野外作业用多功能折叠金属钩爪结构

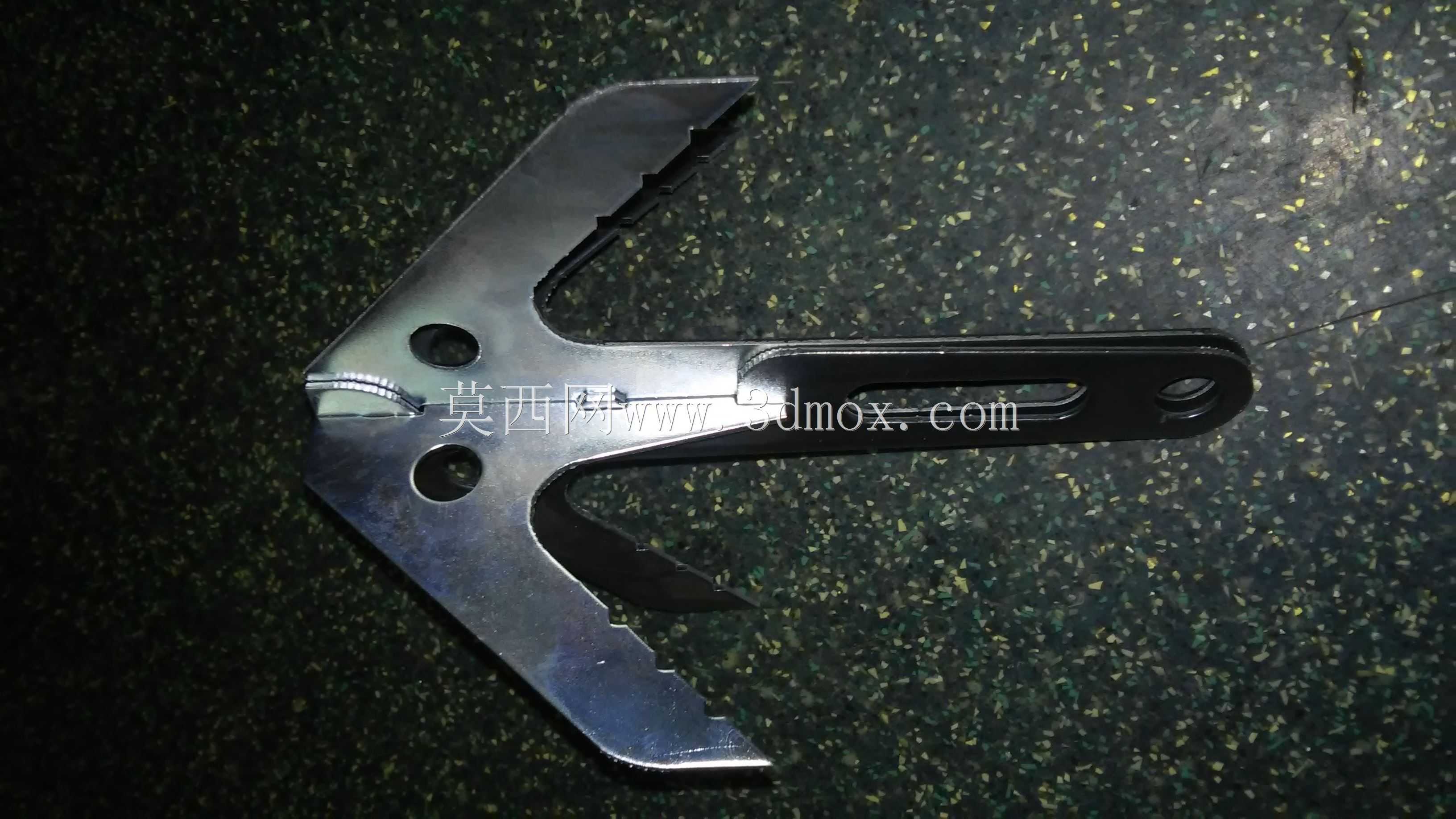

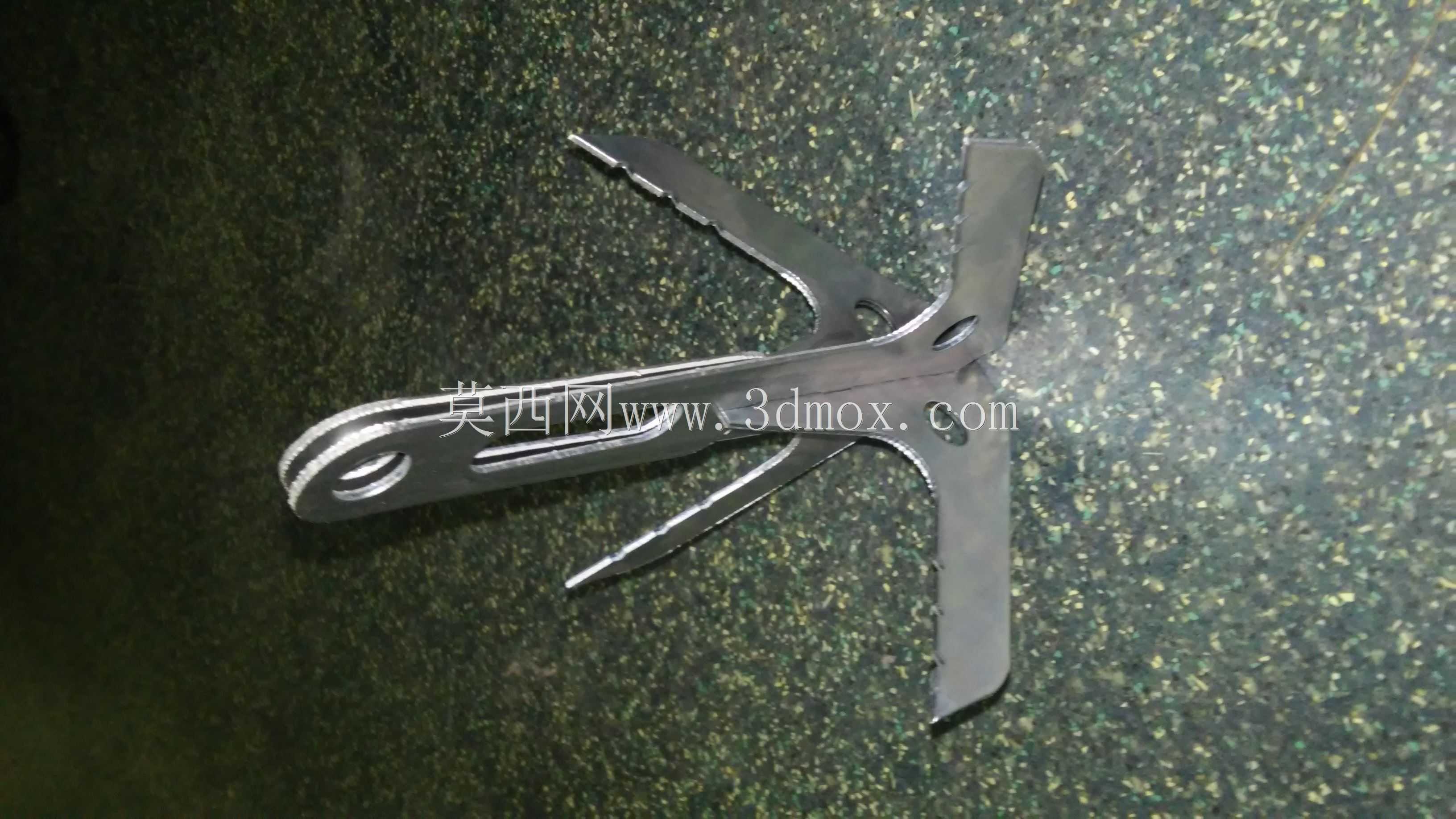

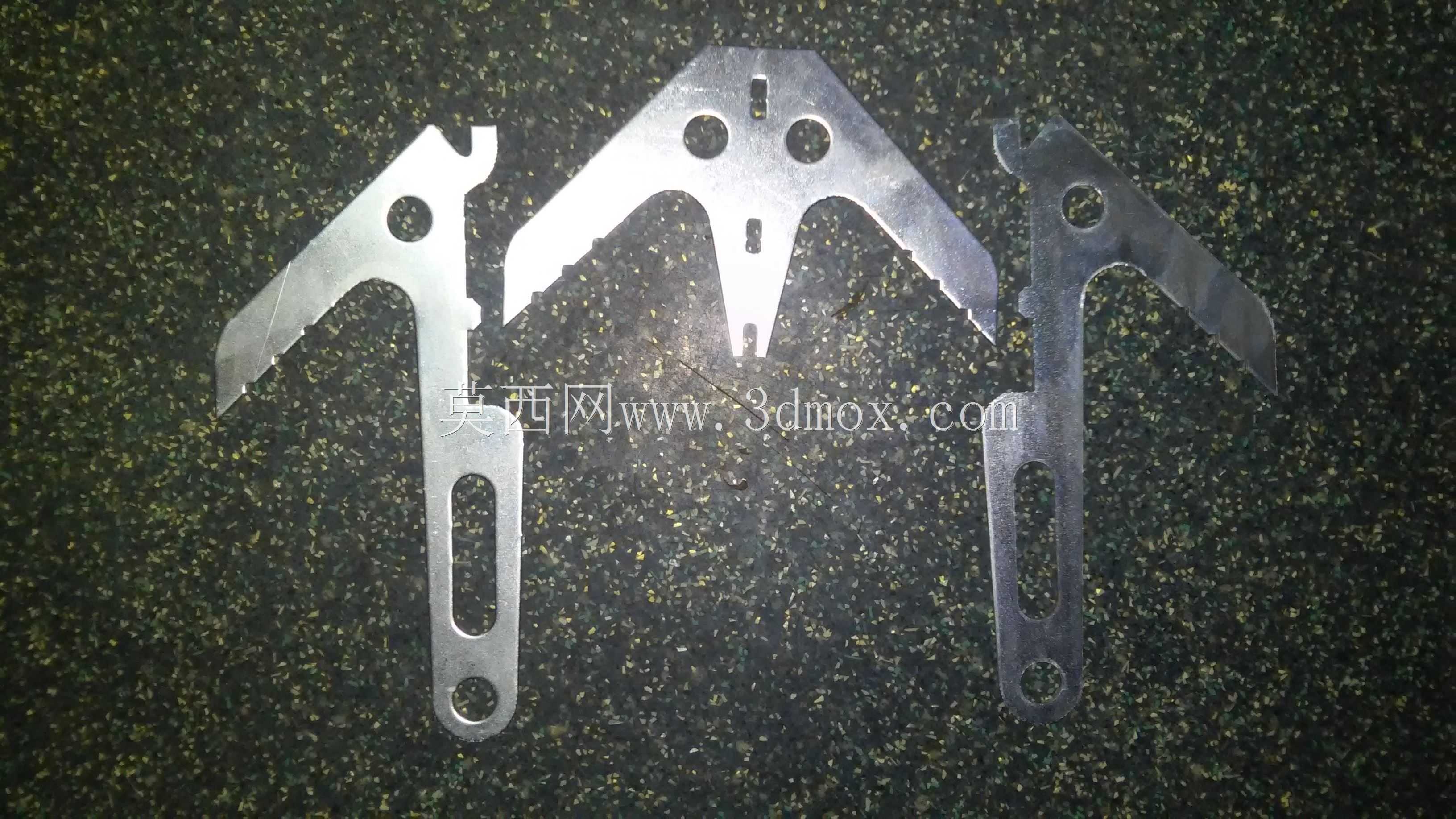

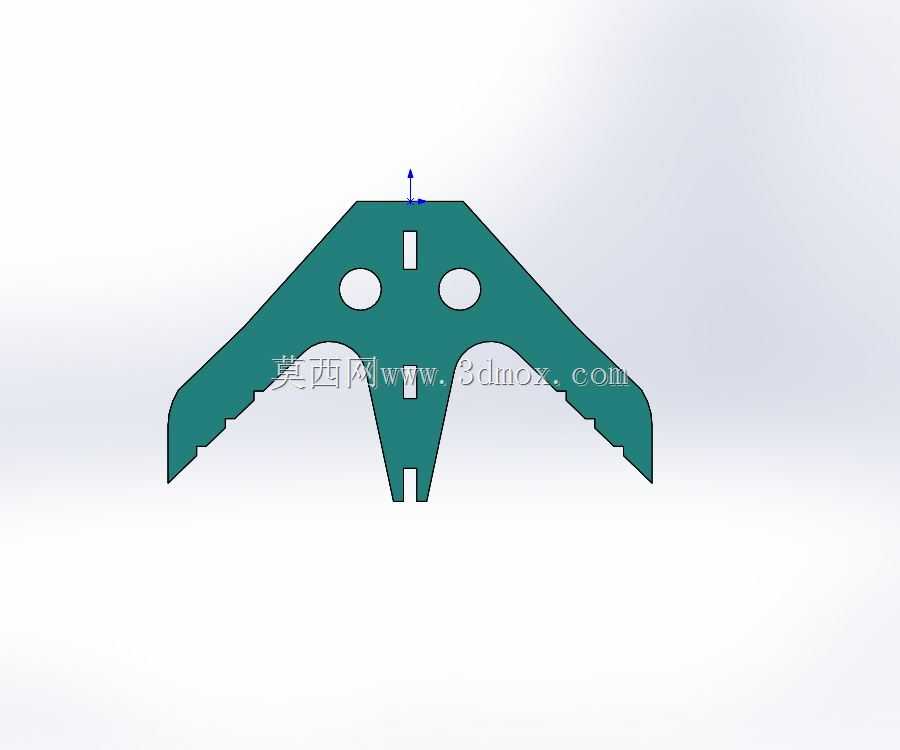

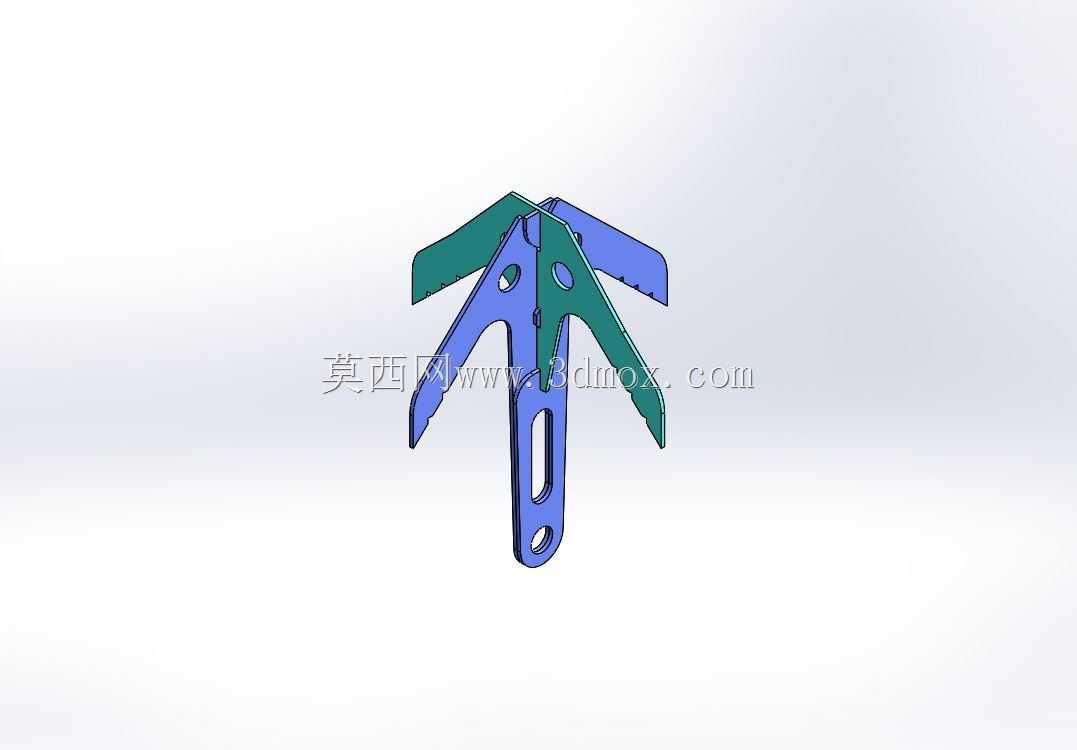

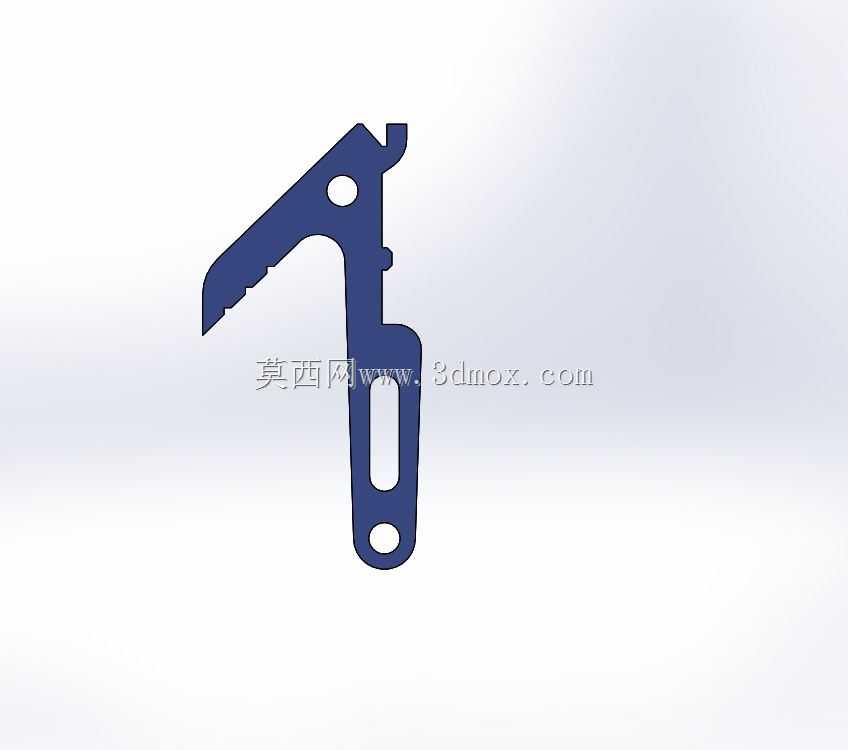

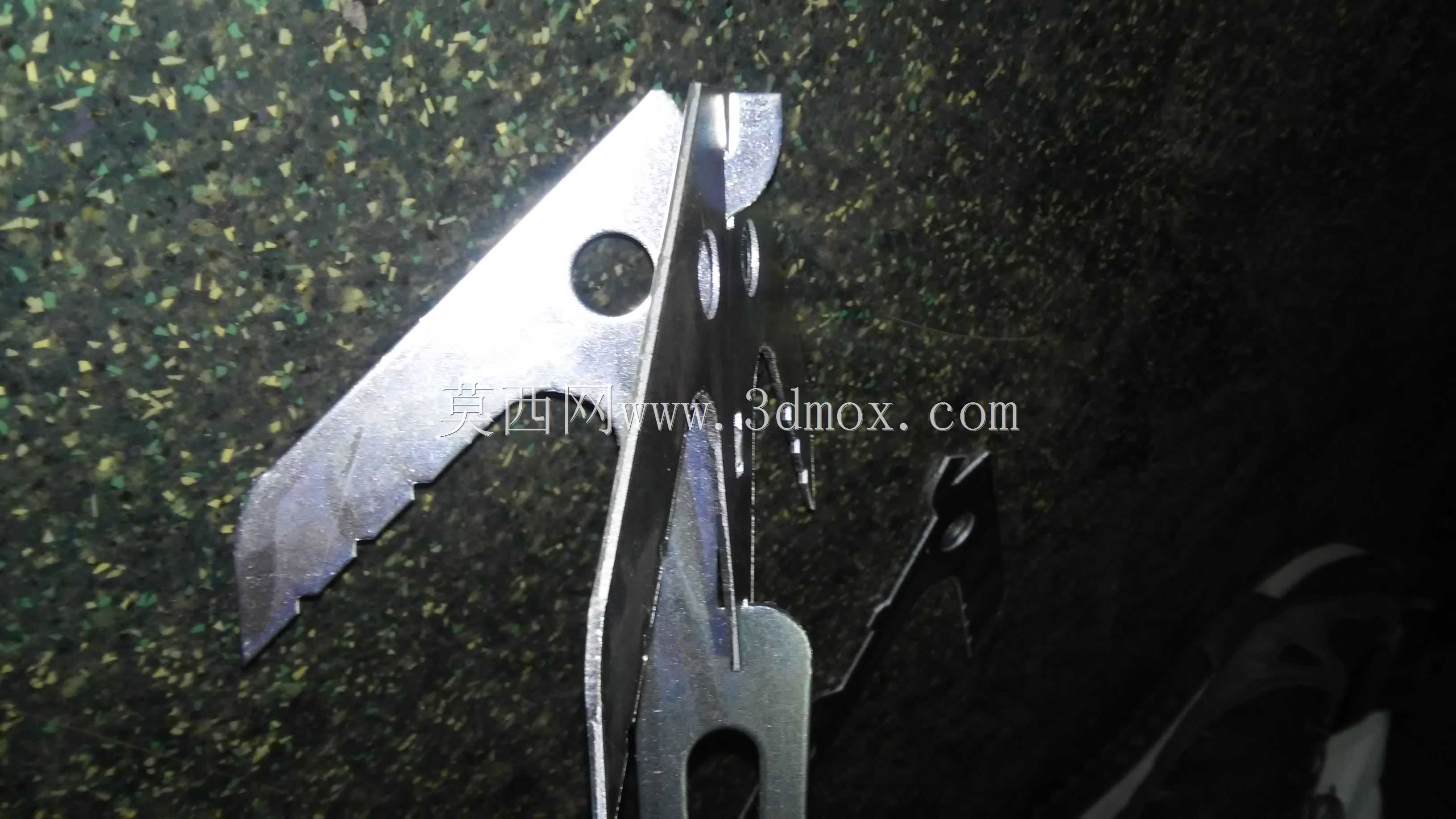

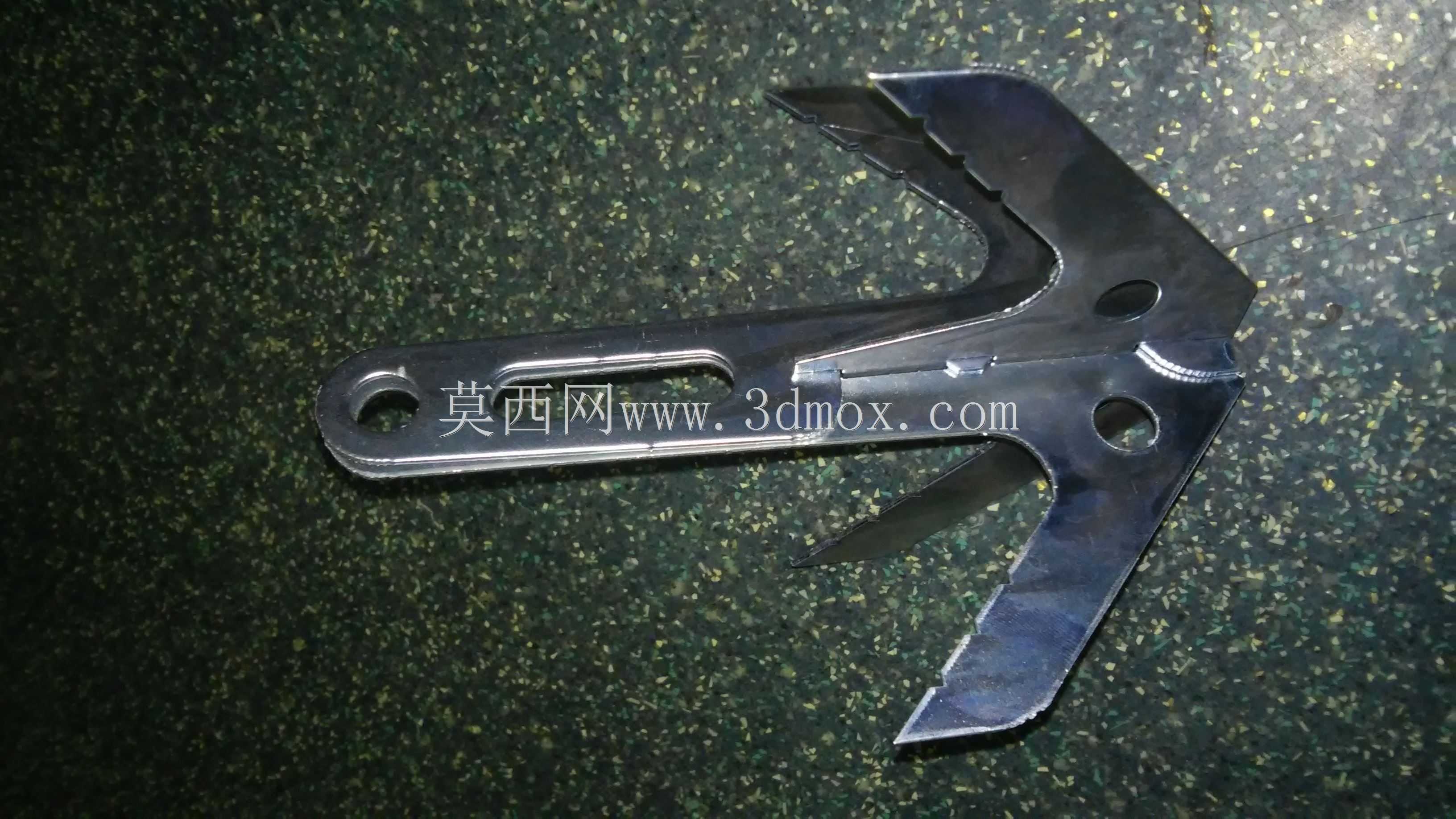

该金属钩爪结构主要面向野外作业、户外探险、应急救援等场景设计，可作为随身挂载的实用工具，满足野外环境下快速搭建临时挂点、勾取远距离物件、固定牵拉绳索等实际需求，适配复杂野外地形下的各类临时作业需要，无需额外复杂工具即可快速展开使用，适配单兵作业、户外小队行进过程中的各类临时挂载需求。整体采用薄金属板一体切割成型的结构思路，核心铰接位置采用单铆钉转轴设计，所有爪臂均可绕中心转轴转动收纳，收纳状态下整体呈长条状，可轻松放入随身工具包、战术背心附包甚至裤袋中，不会产生额外的突出剐蹭问题，完全适配随身便携的使用要求。展开状态下多组爪臂可呈放射状张开，不同爪臂边缘设计有不同的功能结构：部分爪臂边缘开有锯齿结构，可在牵拉绳索时增大摩擦力，避免绳索滑脱；部分爪臂前端做尖锐处理，可嵌入岩石、树干缝隙中获得稳定的挂点；还有爪臂边缘开有长条形槽位，可配合绳索穿绕绑定，实现不同角度的牵拉固定。从安装边界来看，样品采用2毫米厚度的金属板材加工，整体收纳长度控制在10厘米以内，展开后最大跨距不超过8厘米，铰接位置的转轴间隙经过严格控制，展开后爪臂不会出现松垮晃动的问题，锁紧时依靠爪臂之间的贴合摩擦力实现位置固定，无需额外的锁止零件即可保证挂载时的结构稳定性，可承受常规成人牵拉的载荷需求，满足野外临时挂点的承重要求。设计过程中重点优化了爪臂的轮廓曲线，所有外露边缘均做了倒角去毛刺处理，避免使用过程中划伤手部或者割坏随身织物，同时爪臂的转动角度做了限位设计，最大展开角度经过反复验证，不会出现过度展开导致结构失效的问题，在保证结构强度的前提下尽可能做了镂空减重处理，整体重量控制在极低水平，不会给随身携行带来额外负担。该结构可根据实际使用需求选择不同的金属板材加工，采用普通钢板加工可满足常规户外使用的强度要求，采用不锈钢板材加工则可适应潮湿、高盐等恶劣野外环境，避免生锈影响结构转动灵活性，无需复杂的后期维护即可长期稳定使用。
