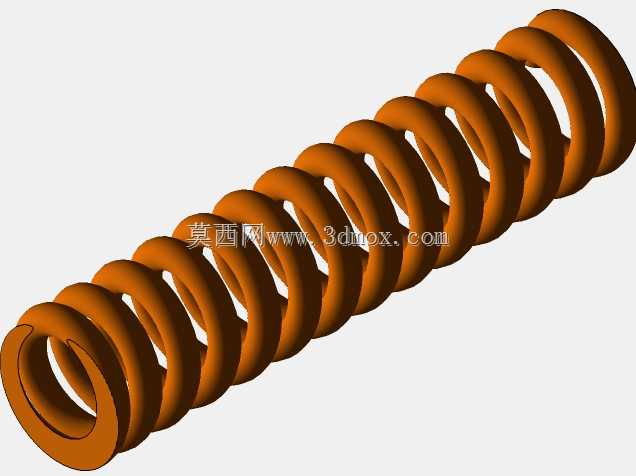

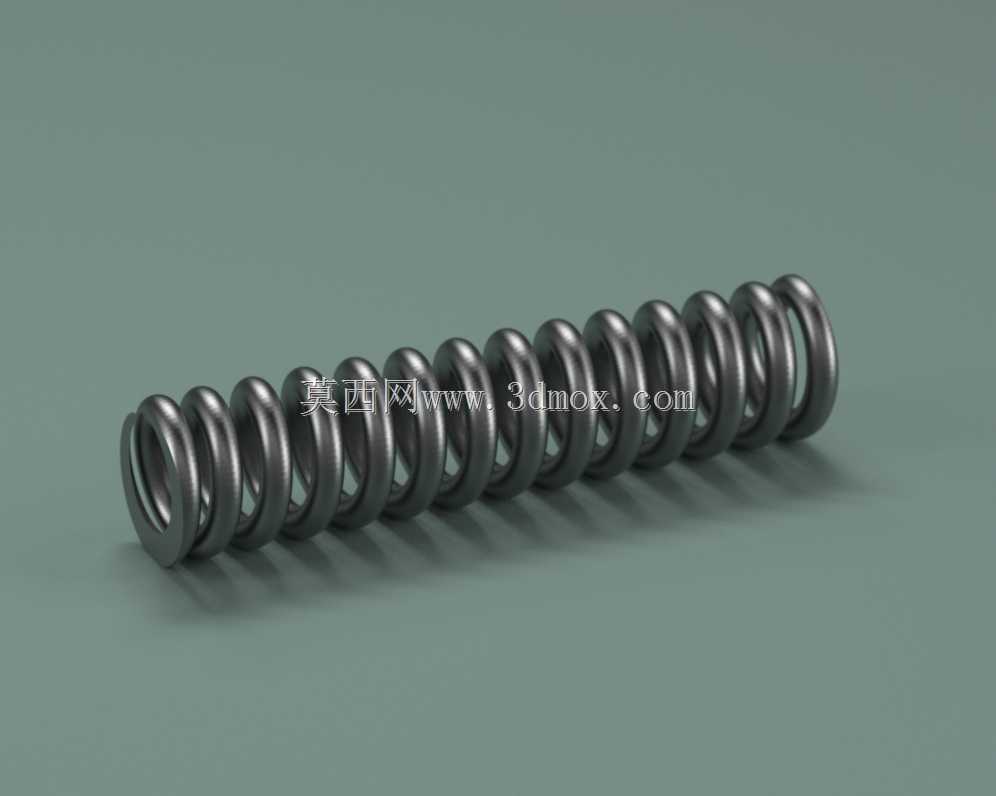

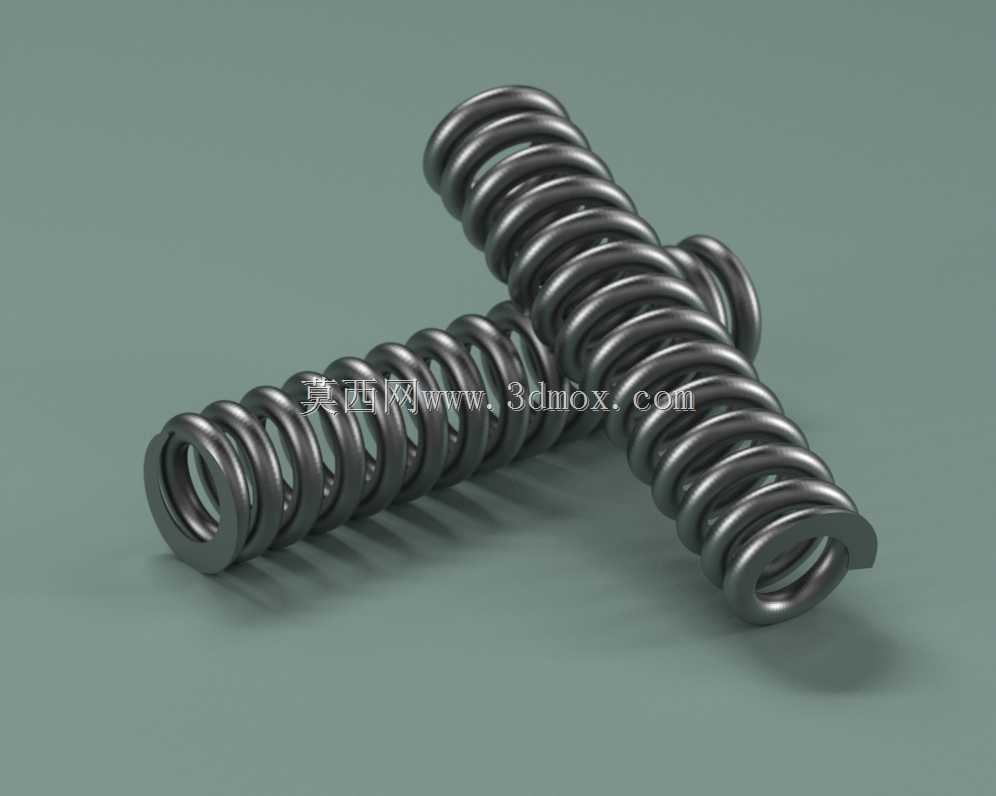

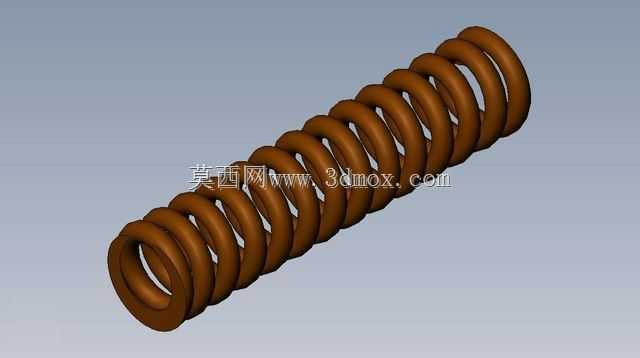

线径3mm节距5mm长度65mm圆柱压缩弹簧

　　日常做非标设备结构设计时，压缩弹簧是选型频率极高的弹性元件，这款圆柱螺旋压缩弹簧的参数设定，刚好适配多数轻载复位、缓冲限位的工况需求。先从实际应用场景说起，这类小规格压缩弹簧常出现在工装夹具的压头复位结构里，比如手动钻孔工装的定位压头，下压完成钻孔动作后，靠弹簧弹力把压头抬回初始位置，避免压头干涉工件取放；也会用在小型自动化设备的料道挡料结构中，当气缸推料经过挡点时，弹簧被压缩让工件顺利通过，工件通过后弹簧回弹挡住下一个工件，实现分料功能；还有电子设备的按键结构、五金门锁的锁舌复位结构里，也常能见到同规格弹簧的身影，适用场景覆盖了从工业生产工装到民用五金产品的多个领域。

　　从功能特性来看，这款弹簧采用等节距圆柱螺旋结构，受力方向沿弹簧轴向，加载时各圈均匀受力变形，卸载后能快速恢复原有自由长度，线性度表现较好，适合对弹力线性有要求的工况。线径3mm的设定，让弹簧具备适中的刚度，既不会因为线径太粗导致弹力过大，需要配套更大的驱动力来压缩，也不会因为线径太细导致弹力不足，出现复位不到位、容易疲劳失效的问题。节距5mm的设计，在自由长度65mm的前提下，预留了足够的压缩行程，同时避免节距过大导致弹簧受压时出现侧向弯曲失稳的问题，实际使用中如果需要调整压缩行程，也可以通过两端磨平的长度微调来适配安装空间。

　　设计这类弹簧的时候，首先要确认的是安装边界尺寸，这款弹簧自由长度65mm，安装时的预压长度建议控制在5-8mm，也就是安装后的初始长度在57-60mm区间，这样既能保证初始预紧力，避免弹簧在安装位置出现窜动，也能预留足够的工作压缩行程，工作时的最大压缩量不建议超过25mm，也就是压缩后的最小长度不低于40mm，防止弹簧圈并圈后产生塑性变形，影响使用寿命。弹簧的外径可以根据线径和节距推算，选型时要注意安装孔的直径要比弹簧外径大1-2mm，给弹簧受压时的径向变形预留间隙，避免弹簧和安装孔壁摩擦，造成磨损和卡滞；如果是套装在导杆上使用，导杆直径要比弹簧内径小0.8-1.5mm，同样是为了避免摩擦干涉，保证弹簧伸缩顺畅。

　　建模的时候要注意螺旋线的生成参数，两端需要设置并圈磨平的结构，通常两端各并1-1.5圈，磨平后的端面垂直度要控制在自由长度的1%以内，这样安装后弹簧的受力方向能和轴向保持一致，减少侧向分力导致的偏磨。弹簧的端部磨平厚度一般为线径的1/4左右，保证端面有足够的支撑面积，不会因为支撑面太小导致安装时倾斜。实际生产中这类弹簧常用碳素弹簧钢或者65Mn材料制作，表面做氧化或者喷塑处理，对应不同的使用环境，如果是有防腐需求的工况，也可以选用304不锈钢材料，只是刚度会比碳素钢稍低，选型时要注意弹力参数的换算。

　　做结构设计选型时，不能只看弹簧的外形尺寸，还要结合工况的受力大小、循环寿命要求来核对参数，比如每分钟动作次数超过30次的高频工况，要适当降低最大压缩量的比例，预留更大的安全余量，避免弹簧过早出现疲劳断裂；如果是用于缓冲场景，要计算冲击能量和弹簧吸收能量的匹配度，防止弹簧被压并后失去缓冲作用。这款弹簧的尺寸参数属于通用型规格，很多标准件厂商都有同参数的现货，设计时选用这类通用规格，能减少定制成本，缩短采购周期，也方便后期设备维护时的配件更换。
