户外便携金属薄板组装式烤肉支架

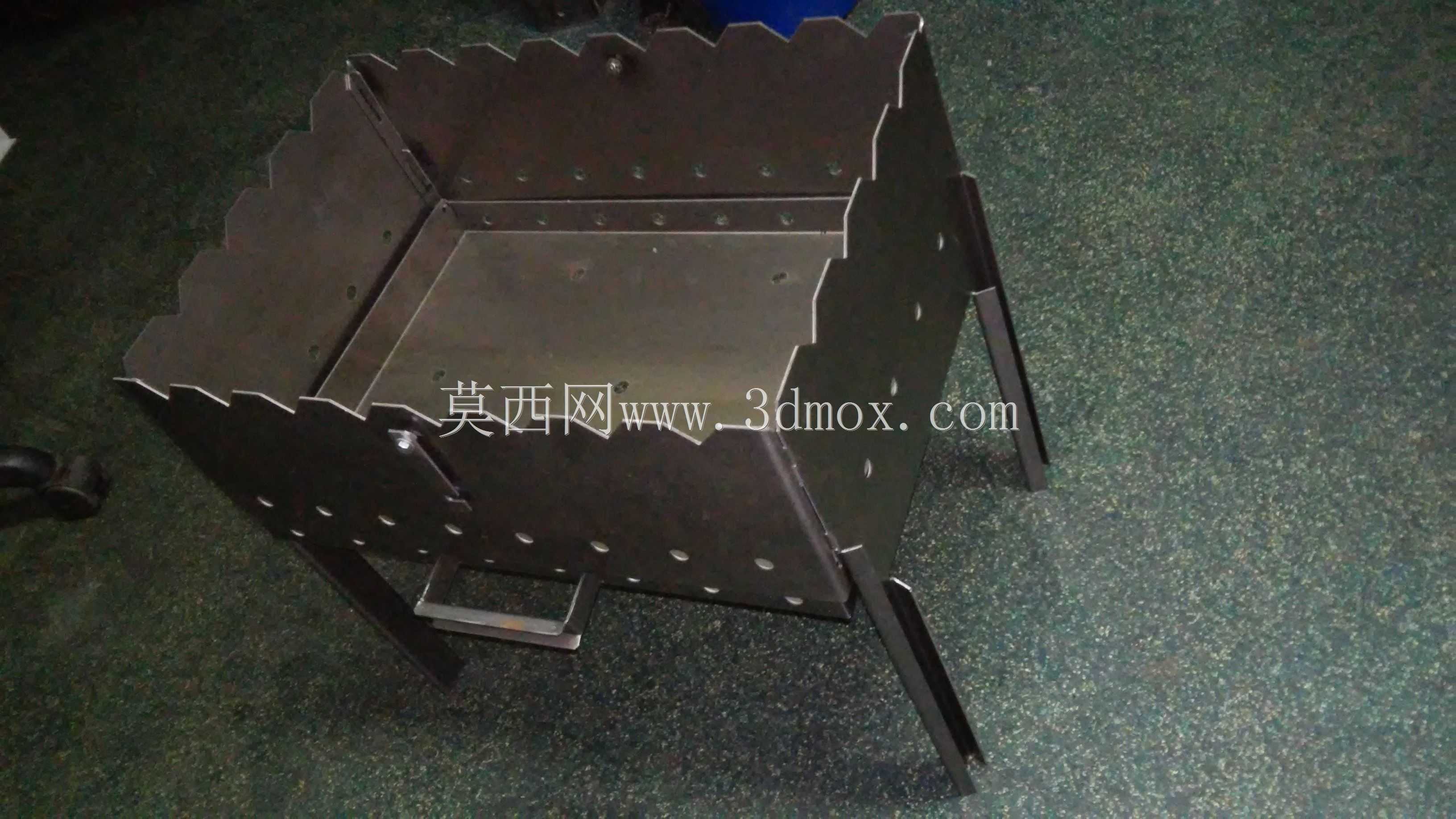

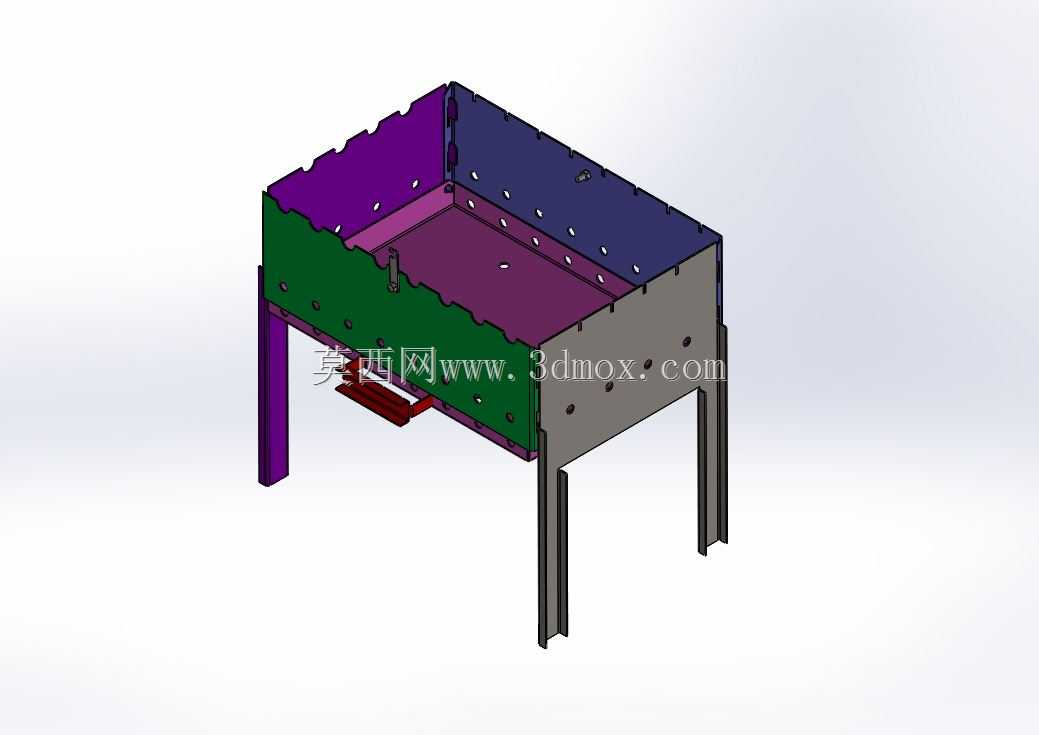

　　这款烤肉支架采用2mm厚度通用弯板作为核心成型基材，所有结构件均通过钣金弯折工艺加工成型，无需额外铸造或机加工复杂零件，整体装配逻辑遵循快装无焊接设计思路，单组支架的所有板件可通过插接、卡扣结构完成组合，配套的支撑腿采用等边角钢类型材裁切成型，与主体架体的连接位预留了插接定位槽，装配时无需额外紧固件即可完成初步定位，若需提升长期使用的结构稳定性，可在定位孔位加装抽芯铆钉完成锁固。从实际应用场景来看，该结构适配户外露营、庭院聚餐、流动摊点临时烤制等多类使用场景，架体的围板采用多块不同色彩的钣金件拼接，围板上预留的均匀排布圆孔一方面用于烤制过程中的通风补氧，保障木炭充分燃烧减少烟气产生，另一方面可作为烤网高度调节的定位孔位，

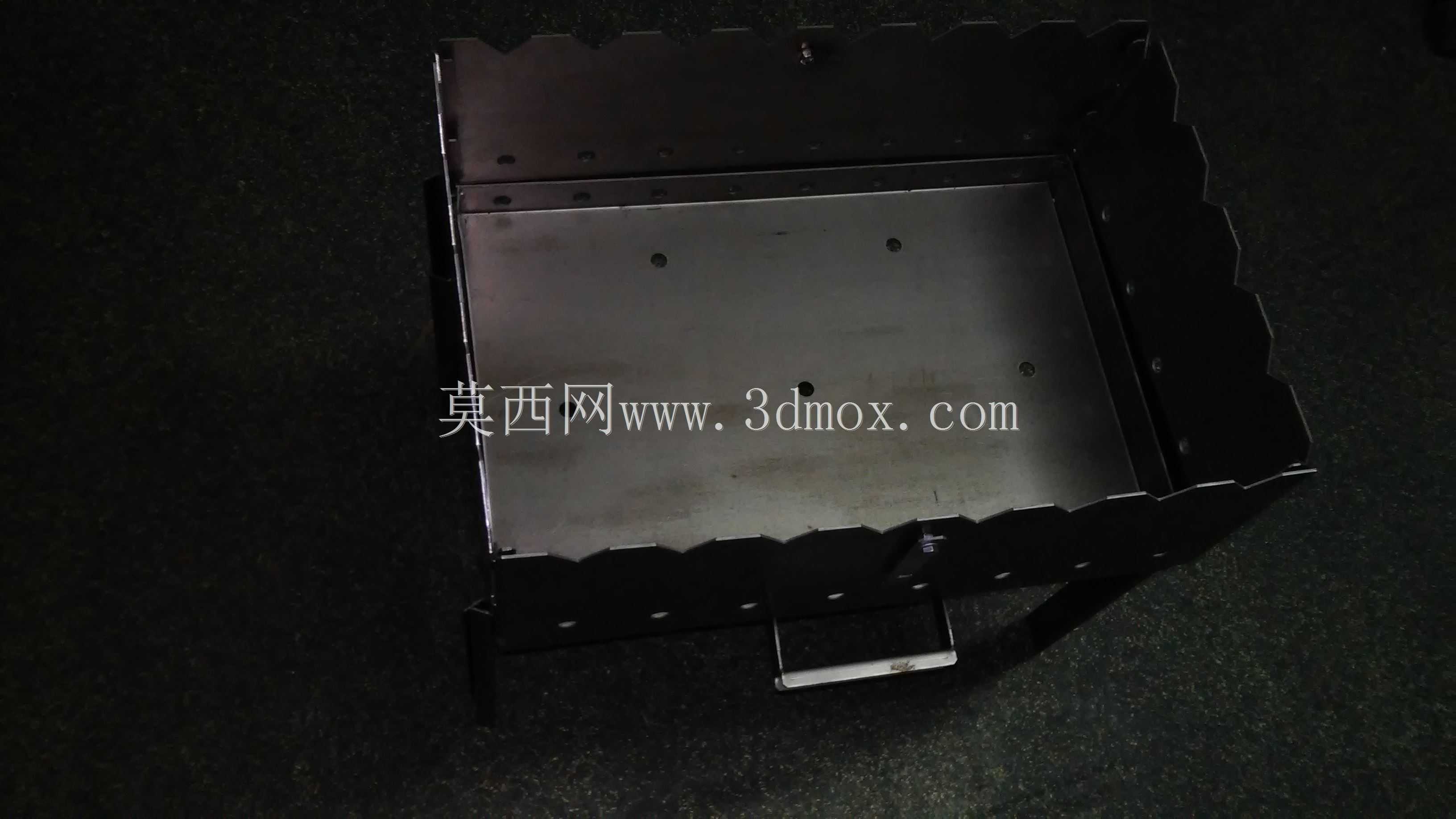

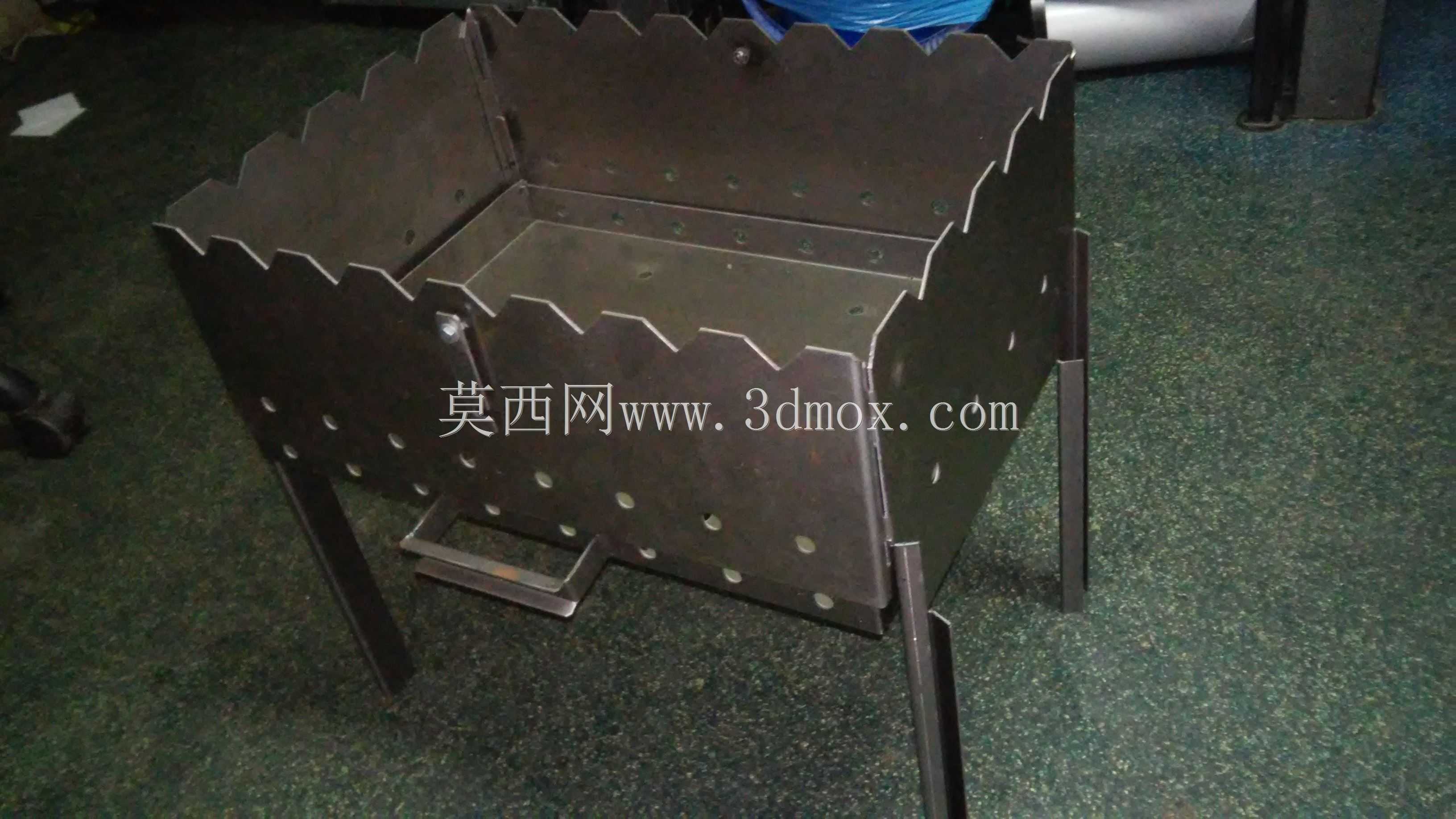

　　使用者可根据食材烤制的温度需求，调整烤网在架体上的支撑高度，适配高温快烤、中温慢烤等不同烹饪需求。架体底部预留的抽拉式积灰槽结构，可在烤制过程中承接掉落的炭灰与食材残渣，使用完成后可直接抽出清理，避免炭灰散落污染使用场地，积灰槽的侧边设置有限位挡边，抽拉过程中不会出现滑脱掉落的问题。从设计的安装边界来看，架体主体的围合尺寸适配常规市面在售的标准尺寸烤网，支撑腿的长度设计保障架体工作面距离地面的高度符合人体站立操作的舒适区间，无需额外垫高或弯腰操作，所有弯板的弯折圆角均采用钣金加工的最小安全圆角，既避免锐边划伤使用者，也不会额外增加加工工序成本。围板的顶部边缘采用波浪形裁切设计，除了提升结构的辨识度之外，还可作为烤签的临时搁置位，

　　烤制过程中可将穿好食材的烤签卡在波浪形缺口处，无需额外放置烤签架，避免食材接触台面造成污染。架体的侧围板上预留的凸起定位点，可在多组支架并排拼接时作为相邻架体的定位卡位，满足多人聚餐时扩展烤制面积的使用需求，拼接后整体架体的平面度可保持在合理误差范围内，不会出现烤网倾斜滑落的问题。从结构强度角度分析，2mm厚度的冷轧钢板基材经过弯折成型后，围板自身的结构刚度可满足单次承载10kg以内食材与木炭的载荷需求，支撑腿的四点式支撑结构可适配不平整的户外地面，单根支撑腿的承重冗余量充足，即使在架体单侧放置较重食材时也不会出现侧翻问题。所有板件的下料均采用激光切割工艺完成，孔位与外形的加工精度可保障装配时的插接顺畅度，

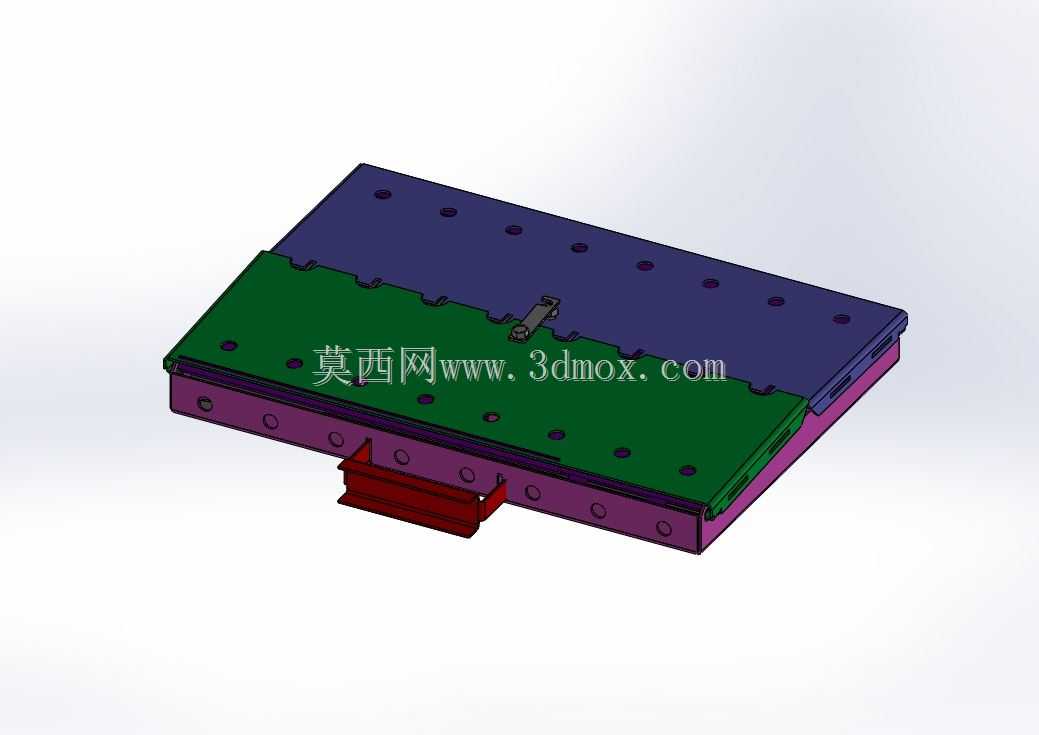

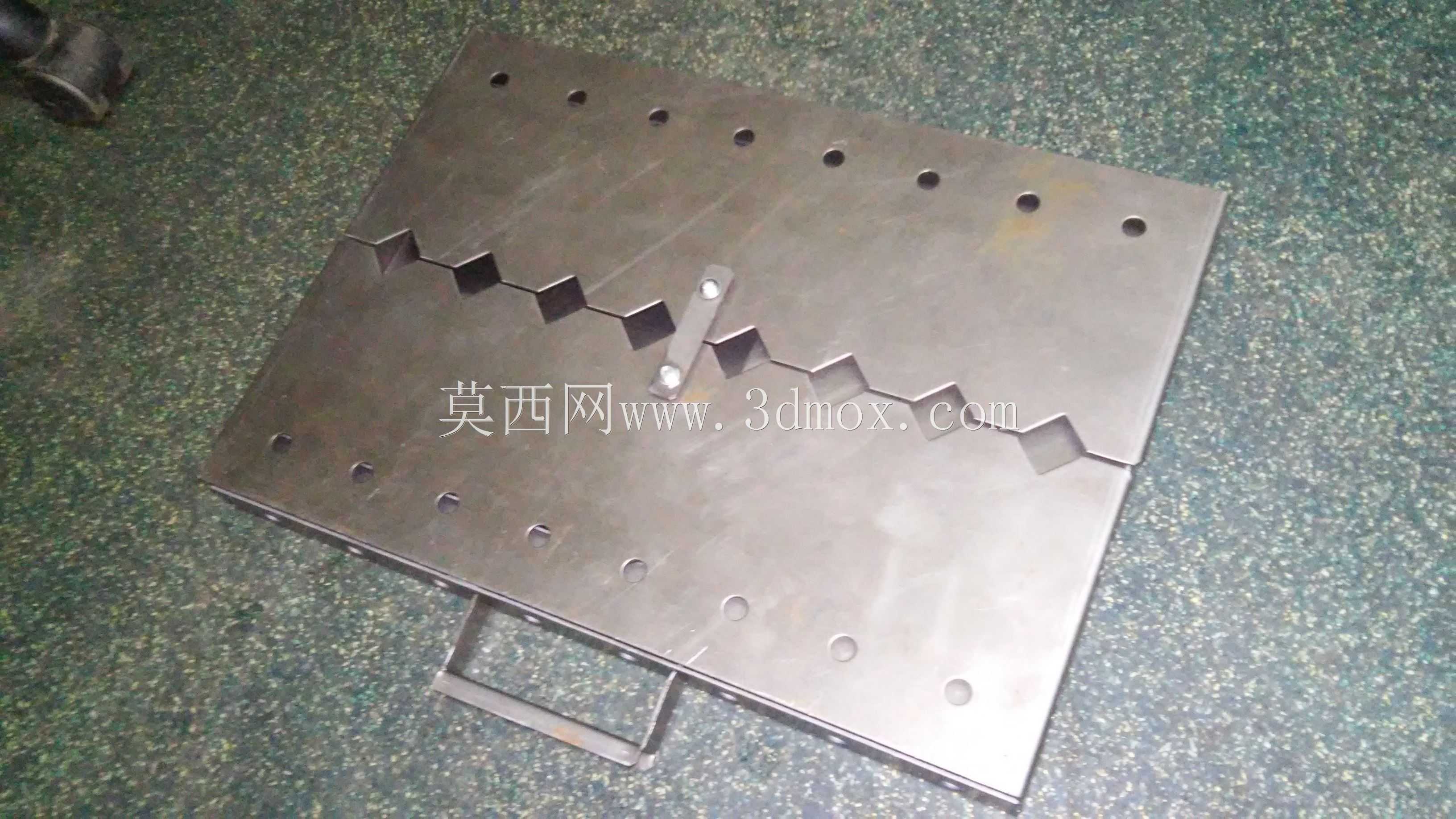

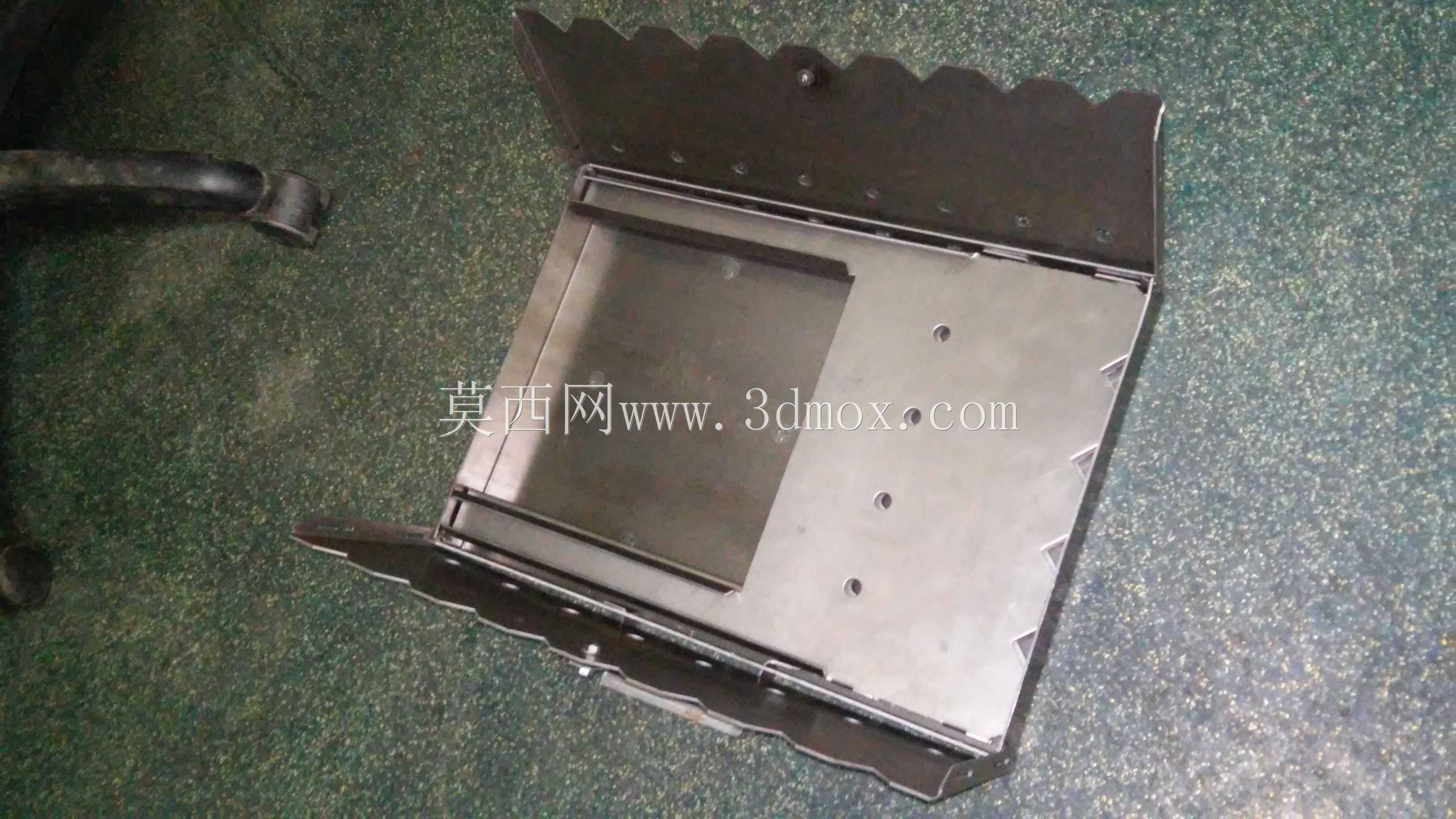

　　无需二次打磨修配即可完成组装，拆解后所有板件可叠放收纳，整体收纳体积仅为组装后体积的1/5，便于随车携带或居家存放。在通风结构的设计上，围板不同高度的通风孔形成了自然的空气对流通道，冷空气从架体下部的通风孔进入，经过木炭燃烧层后从上部通风孔排出，可有效提升木炭的燃烧效率，减少不完全燃烧产生的一氧化碳积聚，提升户外使用的安全性。架体内部的炭床位置采用下沉式设计，与上层烤网之间预留了足够的安全距离，避免烤制过程中油脂直接滴入木炭产生大量明火，减少食材烤焦的概率，同时也降低了使用过程中的火灾隐患。
