固定翼长航时察打一体无人机外观结构设计

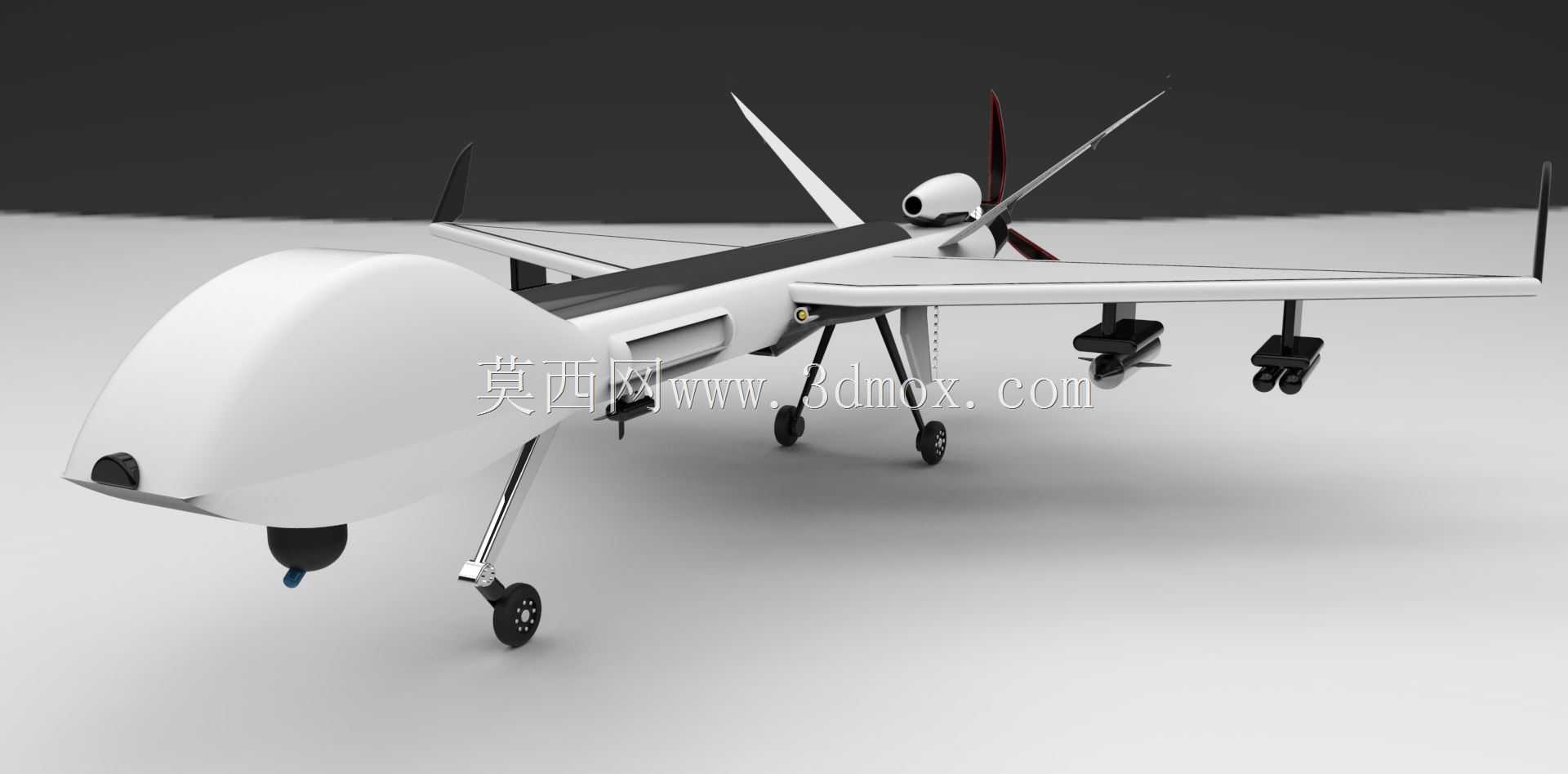

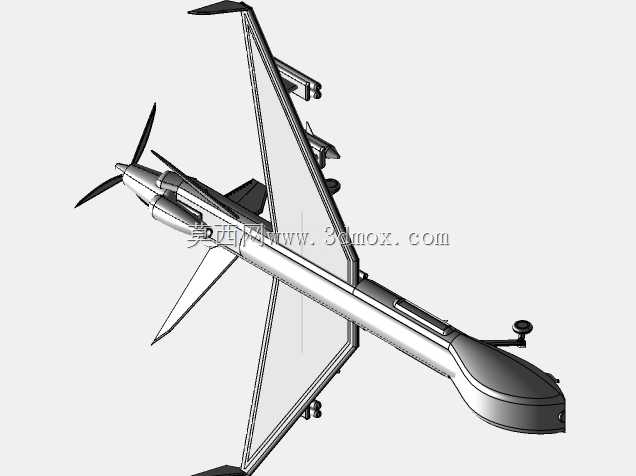

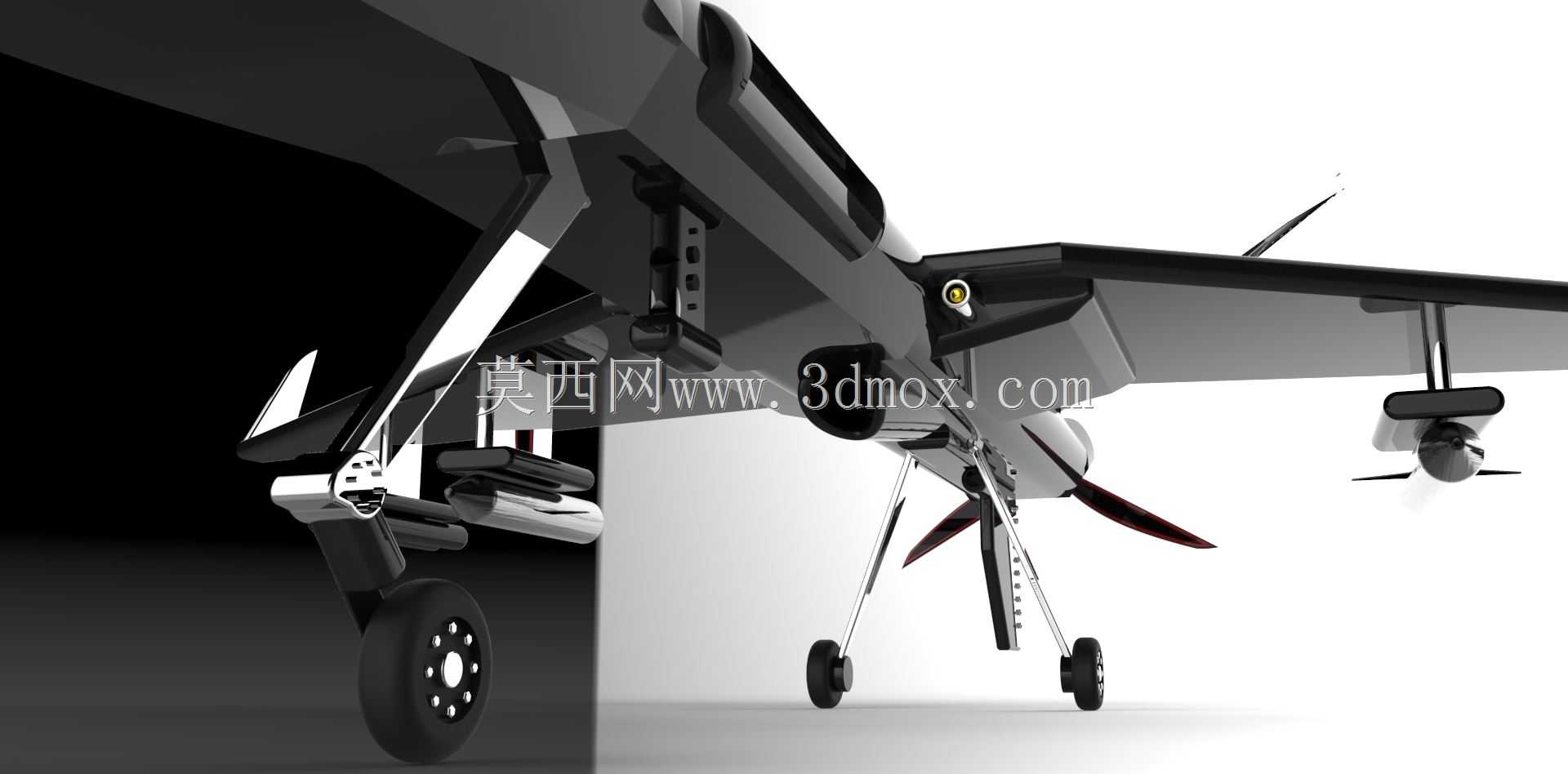

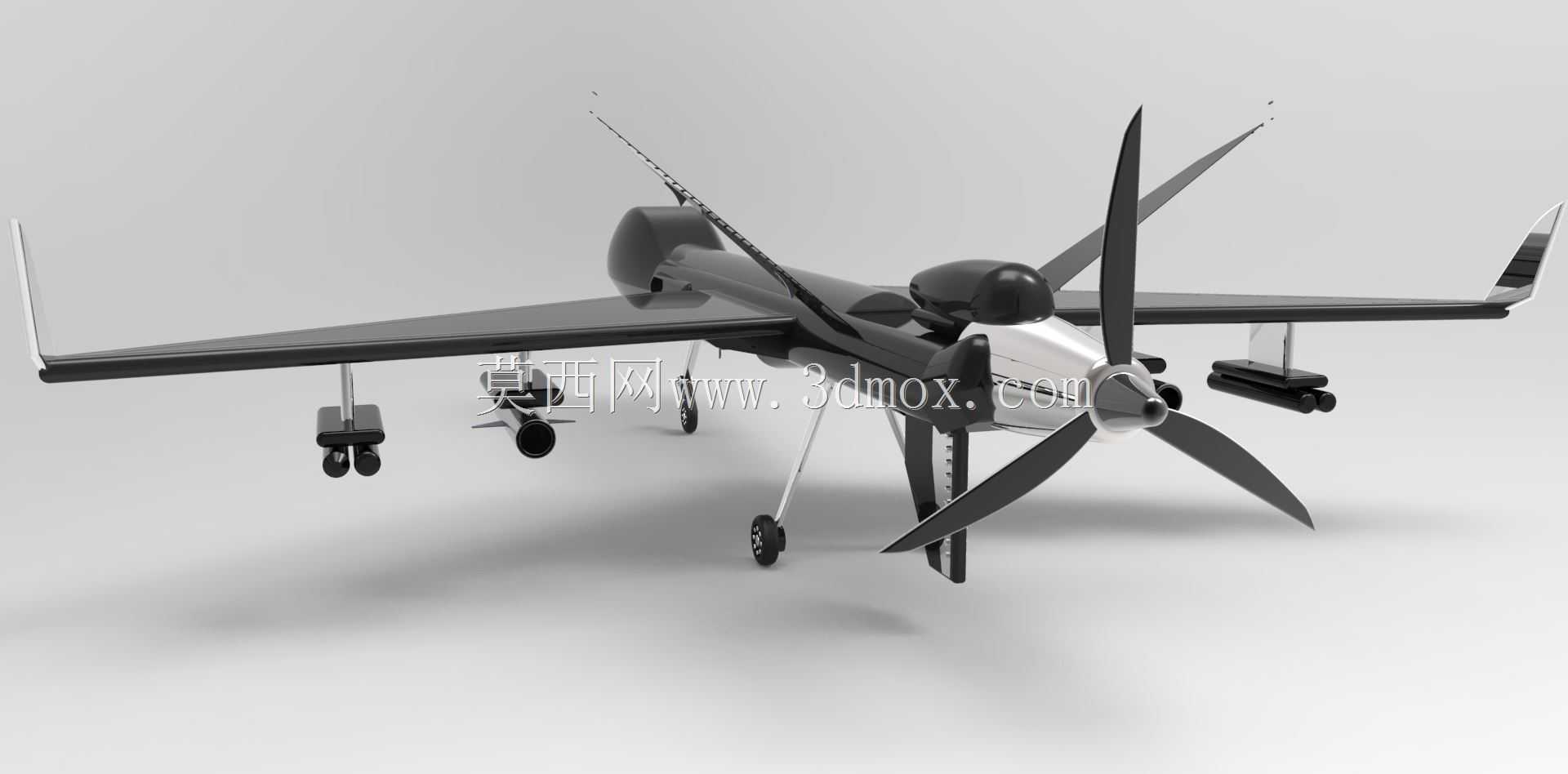

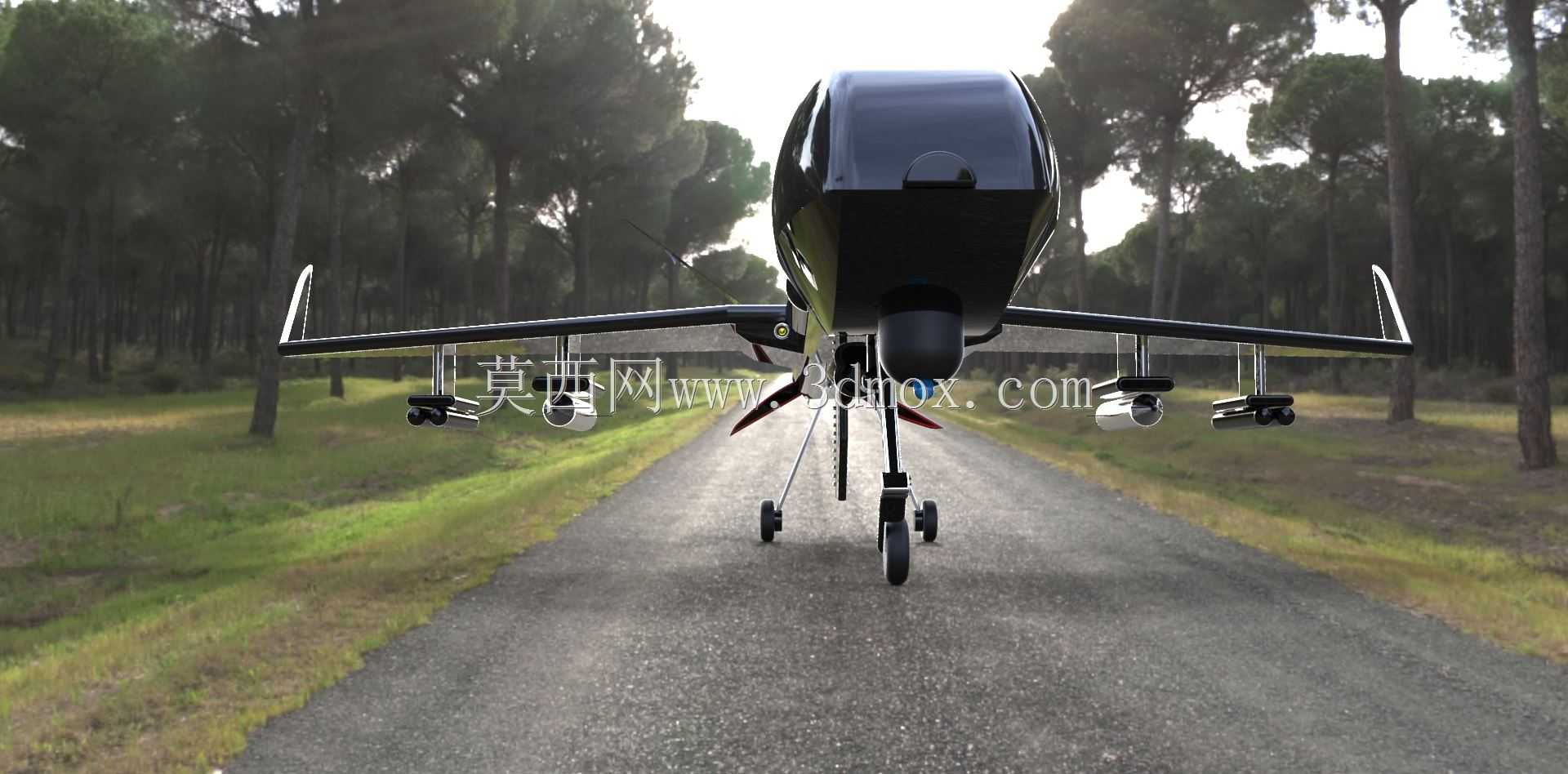

这款固定翼无人机的设计定位面向中低空长航时作业场景，可适配边境巡逻、灾情勘察、地理测绘、定点目标核查等多类任务需求，机身采用大展弦比平直翼布局，能够在较低巡航速度下维持较高升阻比，有效延长滞空时长，适配长距离、大范围的作业任务。机身主体采用流线型纺锤式机头设计，可大幅降低飞行过程中的空气阻力，机头下方预留的光电载荷安装位，可根据任务需求挂载可见光摄像、红外热成像、激光测距等不同类型的侦测设备，满足昼夜不同环境下的作业需求。机身中部设置有内置设备舱，可容纳飞控系统、导航模块、通信链路、动力供电单元等核心机载设备，舱体结构采用模块化快拆设计，便于日常设备检修与载荷快速更换。机翼下方设置有两处外挂点，可根据任务属性挂载小型任务载荷，兼顾侦察与轻度打击的双重功能需求。尾翼采用V型尾翼布局，相比传统平尾加垂尾的结构，能够有效减少尾翼结构的空气阻力，同时降低机体侧面的雷达反射截面积，提升作业过程中的隐蔽性。起落架采用后三点式轮式起落架设计，前起落架设置于机头下方，主起落架布置于机身中部靠下位置，起落架支柱带有缓冲阻尼结构，可适应简易铺装跑道的起降需求，降低对起降场地的条件要求，适配野外临时作业点的使用场景。动力系统采用尾部推进式螺旋桨布局，将动力单元布置于机身后段，可避免螺旋桨气流对机头侦测设备的视野遮挡，同时减少前部机身的气流扰动，提升飞行稳定性。整机外形设计充分考虑了各部件的安装边界，机翼与机身采用翼身融合过渡设计，减少了飞行过程中的诱导阻力，各外挂载荷与机身、机翼之间预留了足够的安装间隙，避免飞行过程中出现结构干涉，同时保证外挂设备的拆装操作空间。飞控系统、通信天线等部件的安装位置均做了气动修形处理，在保证设备信号收发效率的同时，尽可能减少外露结构带来的额外空气阻力，兼顾了飞行性能与结构实用性。
