利勃海尔1300吨伸缩臂起重机三维设计

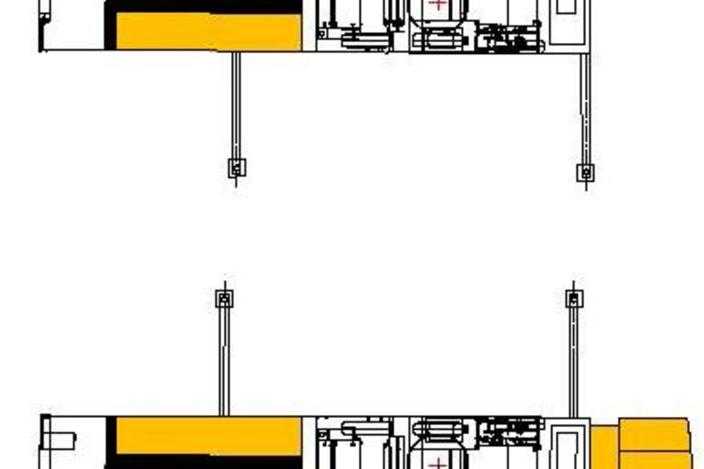

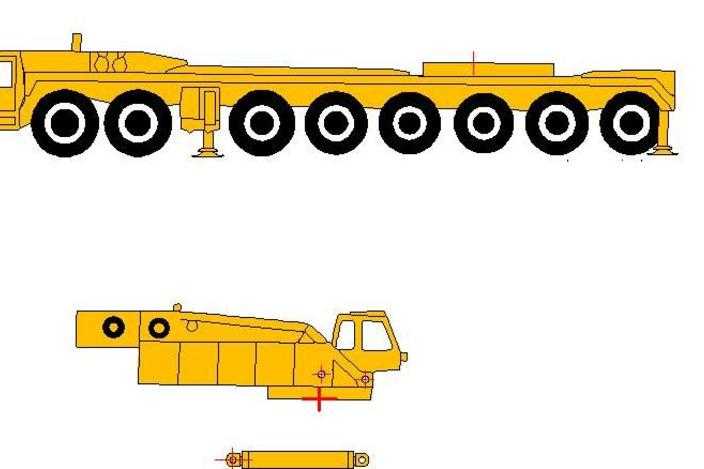

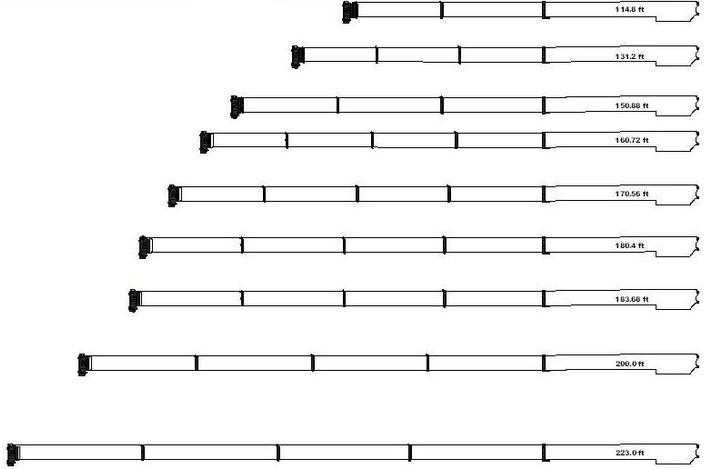

本模型针对利勃海尔1300吨级伸缩臂起重机进行全结构三维建模还原，建模过程严格参考实车的尺寸比例与结构布局，首先完成多轴重载底盘的搭建：底盘采用九轴全地面行驶布局，逐一还原每一组重载轮胎、车桥连接结构、底盘支腿的伸缩与支撑结构，支腿部分细化了液压支撑脚的结构形态，还原作业时的支撑受力结构特征，确保底盘部分的结构符合大吨位起重机的重载承载设计逻辑。随后完成上车回转部分与伸缩臂结构的建模，对驾驶室的外形轮廓、操作舱的结构比例进行精准还原，伸缩臂部分采用多节嵌套的结构设计，逐节还原臂节的截面形态、臂间连接滑块结构、臂端吊具连接点位，同时还原臂架上的铰点结构、变幅油缸的连接位置，准确呈现伸缩臂在不同作业状态下的结构形态。建模过程中对各部件的装配关系进行严格校验，确保底盘与回转支承的连接、回转平台与臂架的铰接、变幅机构与臂架的连接位置完全符合机械装配逻辑，不存在结构干涉问题。材质渲染阶段，针对起重机的工程作业属性，为底盘、臂架等金属结构件赋予高饱和度工程黄金属漆材质，调整材质的反光度与粗糙度参数，还原工程机械设备漆面的哑光金属质感，为轮胎赋予黑色耐磨橡胶材质，添加轮胎表面的胎纹细节与橡胶材质的轻微漫反射效果，为液压油缸、铰接销轴等部件赋予金属加工面的亮面金属材质，区分不同部件的材质质感差异。设计过程中重点考量大吨位起重机的结构合理性，对多轴底盘的轴荷分布结构、伸缩臂的截面受力结构、支腿的跨距支撑结构都进行了对应还原，既保证模型外观与实车高度一致，也清晰呈现了大吨位伸缩臂起重机的核心机械结构，可用于起重装备结构展示、工程作业场景模拟、重型机械结构教学等场景，模型各部件均为独立可编辑的三维实体，支持后续对臂架伸缩状态、支腿展开状态、转台回转角度进行调整，能够适配不同的展示与应用需求。
