液压驱动H14W型工业绞车结构设计

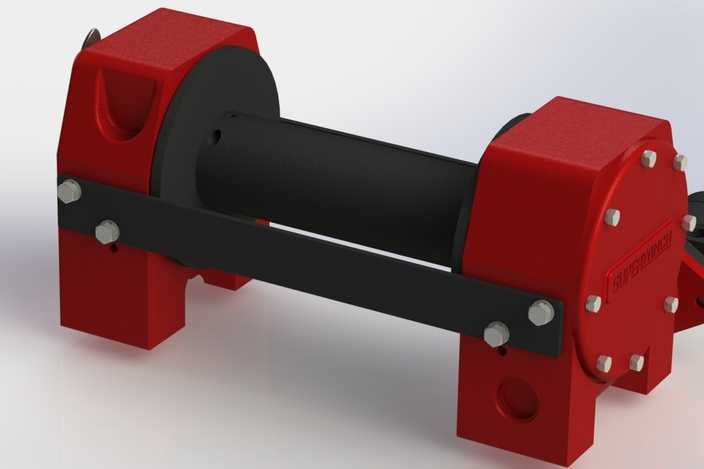

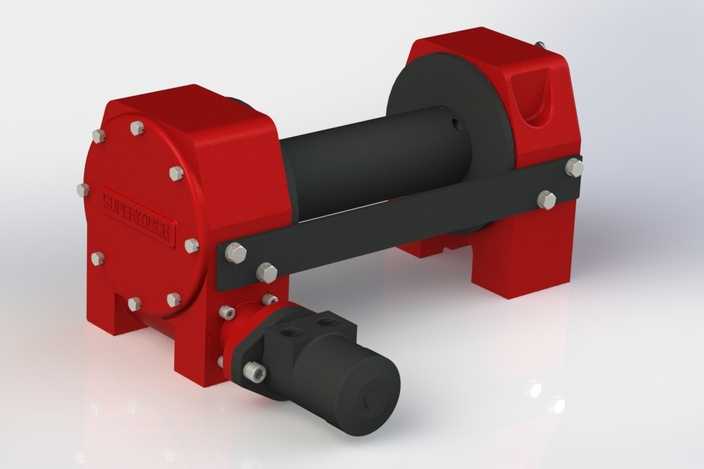

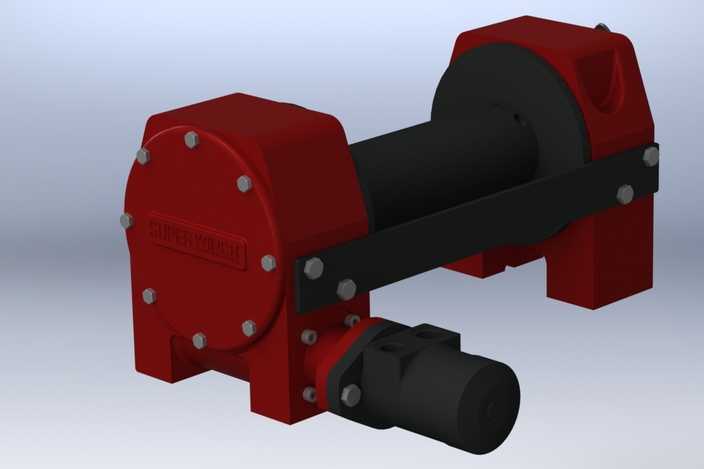

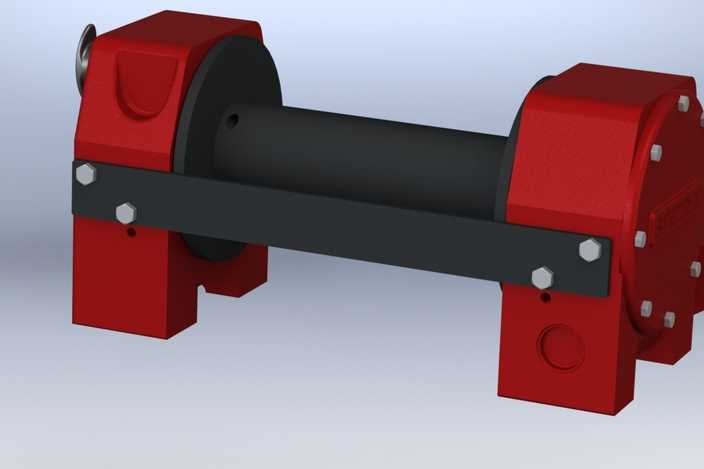

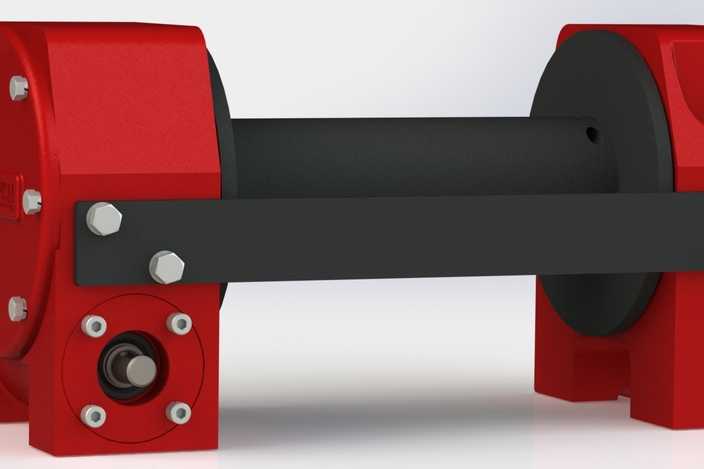

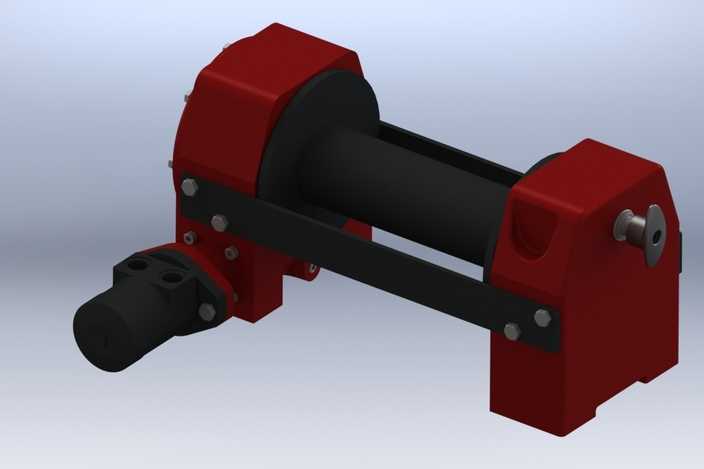

本模型为液压驱动式工业绞车，在三维建模过程中，首先对绞车的整体功能需求进行拆解，明确其作为重载牵引、卷扬作业核心部件的结构组成，依次完成液压驱动端、减速传动箱体、卷筒主体、两侧安装支座、横向连接拉杆等核心部件的参数化建模。建模阶段严格遵循机械设计的装配逻辑，先搭建基准轴与装配基准面，确保卷筒的回转轴线与液压马达输出轴、减速箱传动轴线保持严格同轴，避免后续装配出现干涉问题。针对减速箱端盖，采用阵列特征完成全部紧固螺栓的布局，还原真实产品的螺栓连接点位，保证端盖与箱体的密封贴合结构准确；卷筒部分采用圆柱特征构建主体，表面预留钢丝绳缠绕的基准定位结构，两侧挡边做了加厚处理，匹配重载作业下的结构强度需求。两侧的安装支座采用一体化块状结构建模，底部预留安装固定的孔位特征，支座与卷筒侧架之间通过横向的连接拉杆完成锁紧，建模时还原了拉杆两端的螺母紧固结构，确保整体机架的连接刚性。材质与渲染阶段，为减速箱体、安装支座、连接拉杆等金属结构件赋予哑光红色金属漆材质，模拟工业设备常用的防护漆面效果，漆面添加细微的颗粒质感，避免塑料感；卷筒主体、液压马达外壳、紧固螺栓等部件赋予深灰色哑光金属材质，区分不同功能部件的视觉层次，螺栓部位添加轻微的金属高光，还原金属紧固件的质感；场景采用柔和的影棚布光，主光源从侧上方投射，突出绞车的结构轮廓与部件衔接关系，辅光源补亮暗部细节，避免结构死角过暗无法展示细节，地面添加微弱的反射效果，提升整体渲染的真实感。设计思路上，该绞车优先考虑重载作业的稳定性，将液压驱动端集成在减速箱体侧下方，缩短传动链长度，提升传动效率，同时降低整体设备的重心，提升安装后的运行稳定性；两侧支座的间距经过合理规划，既保证卷筒的有效缠绕长度满足作业需求，又避免支座跨距过大导致的机架变形问题；所有连接部位的紧固件都做了沉台或贴合面处理，保证装配后部件之间贴合紧密，符合实际机械加工与装配的工艺要求，整体模型完整还原了液压绞车的全部结构细节，可用于结构展示、作业原理演示等场景。
