加藤NK500型汽车吊伸缩臂结构设计

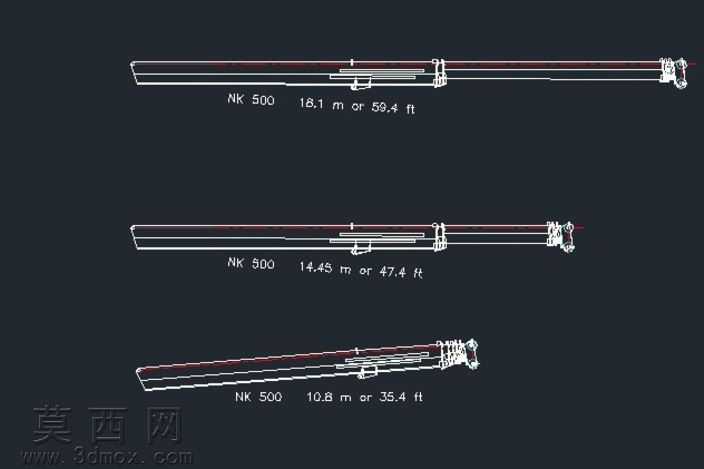

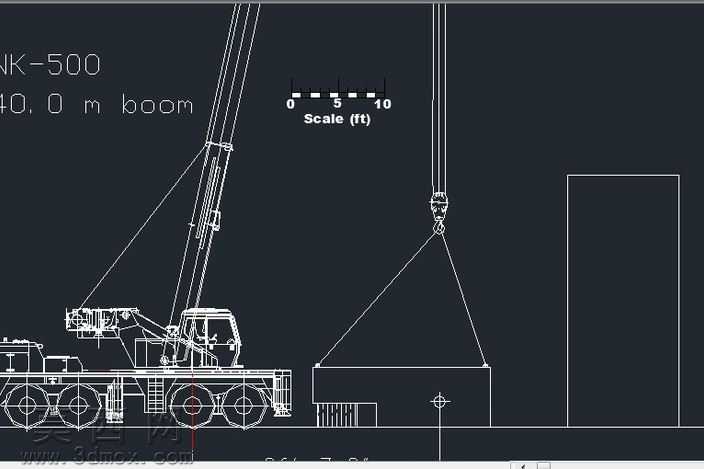

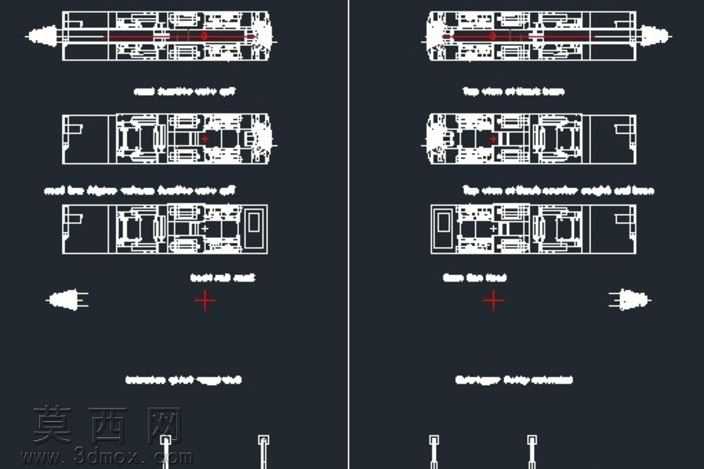

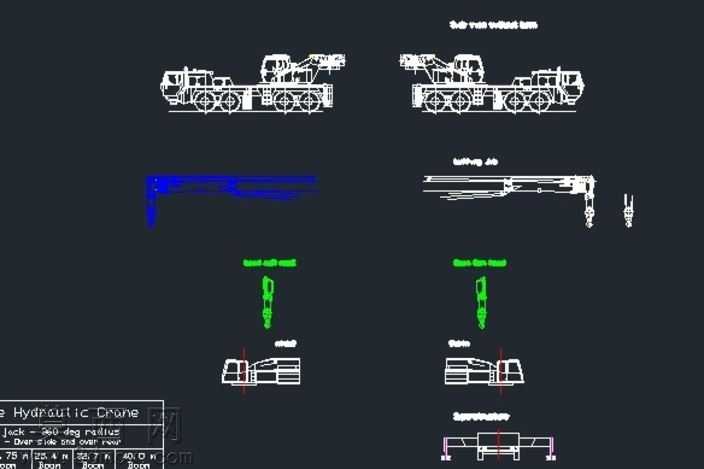

本作品围绕加藤NK-500移动伸缩臂起重机展开工程化设计，以AutoCAD为核心绘图工具完成全套二维工程图绘制，完整还原该款50吨级汽车起重机的整车布局与伸缩臂核心结构。设计过程中首先参考真实设备的整机参数，确定多桥越野汽车底盘的轴距、桥荷分配与支腿跨距基准，分别绘制车辆行驶状态、作业展开状态的侧视、俯视双向视图，清晰呈现底盘转台、回转支承、伸缩臂架、变幅油缸、吊钩组的相对位置关系。针对核心的伸缩臂结构，采用分层拆解的绘图逻辑，依次绘制各节臂的截面轮廓、伸缩油缸排布、滑块限位结构、臂头滑轮组的装配关系，通过不同颜色的图层区分主承载结构、液压管路、附属安全部件，明确各部件的连接方式与运动行程范围。同时配套绘制起重性能图表，标注不同臂长、不同作业半径下的额定起重量、起升高度参数，完整呈现设备的负载能力边界，图中还细化了吊钩组的滑轮绕绳方式、变幅机构的铰接点位置、支腿伸缩的导向结构，所有线条严格遵循机械制图标准，线型粗细区分可见轮廓、隐藏结构、尺寸标注与辅助参考线。整套图纸兼顾结构表达的准确性与工程实用性，既完整还原了真实起重机的机械结构特征，也可作为起重机械结构研究、吊装方案编制、块调用素材使用，各视图比例协调，标注清晰，能够直观展现移动伸缩臂起重机从整车到核心部件的完整设计逻辑，为同类起重设备的结构认知、方案设计提供规范的参考图样。
