气动管路内螺纹快插钢接头结构设计

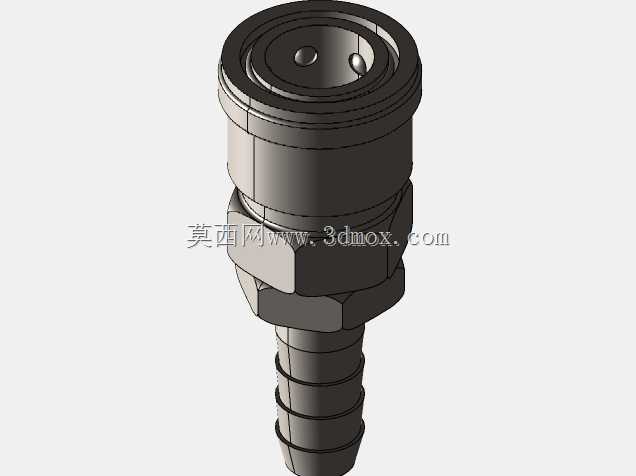

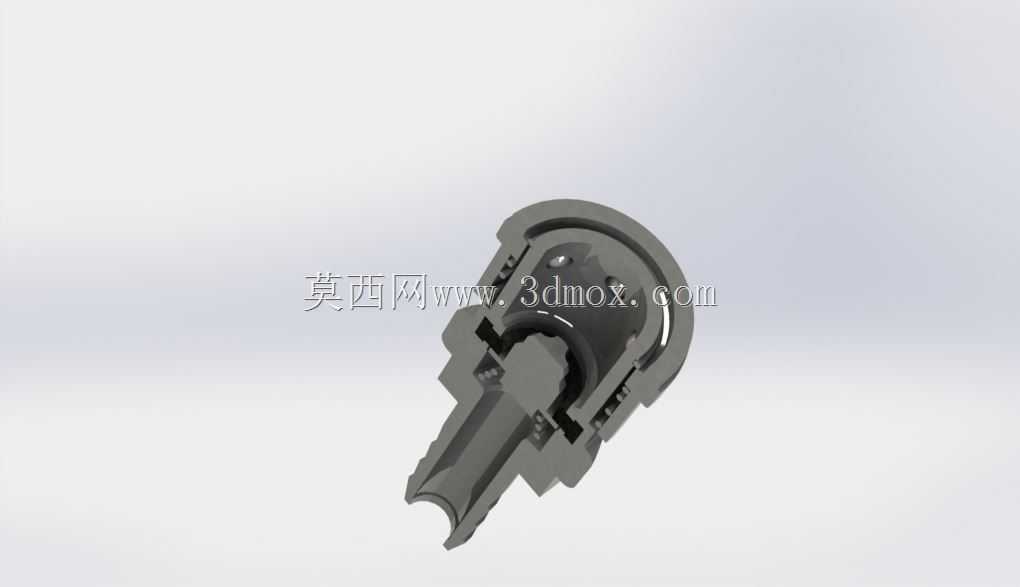

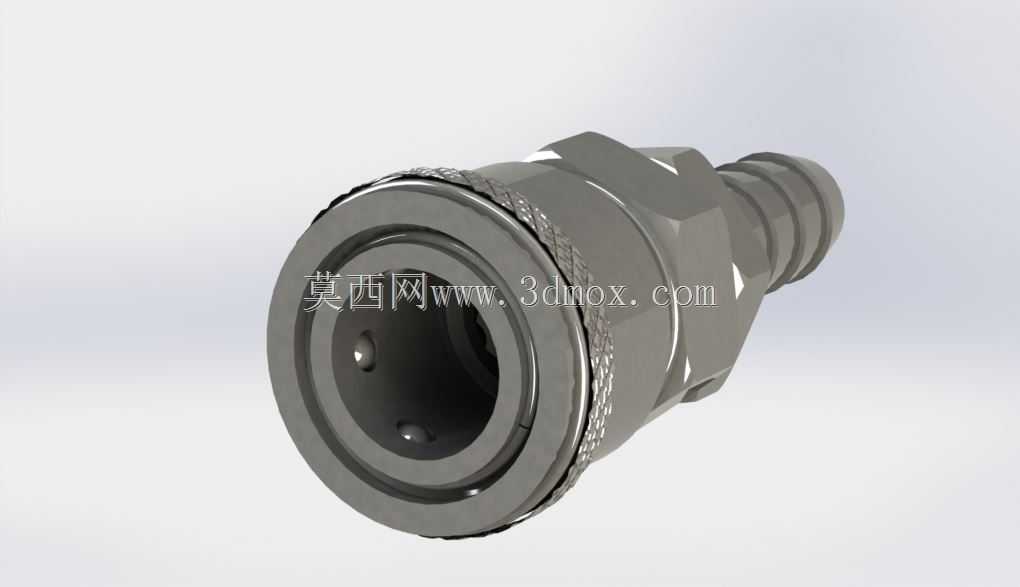

这款内螺纹快接钢接头是气动输送系统中的核心连接部件，主要应用在工厂压缩空气管网、气动工具接驳、小型气动设备气路搭建、车间临时气路布设等场景中，承担着气路快速通断、密封接驳的核心作用，能够在不借助额外工具的前提下完成管路的对接与拆卸，大幅提升气路布设、设备转场、故障排查的作业效率。在实际生产场景中，车间的气动扳手、气动喷枪、气动打磨机等工具都需要频繁更换接驳位置，传统的螺纹硬连接需要反复旋拧螺母、缠绕生料带，不仅耗时久，还容易出现密封不严漏气的问题，这款快插接头的设计正是针对这类痛点，通过内部的自锁钢珠结构与密封胶圈配合，插入配套公头时即可自动卡紧锁止，按压外侧滑套即可快速解锁拔下，单次接驳操作耗时不超过两秒，且能保证10公斤工作气压下无泄漏。从设计思路来看，接头主体采用钢材加工成型，兼顾结构强度与耐磨性能，接头尾部设计为宝塔式竹节结构，能够与柔性气动软管紧密咬合，配合管箍使用时可承受管路拉扯不脱落，避免气路工作中接头脱开引发的安全隐患；接头中部的滚花纹理设计，既提升了外观质感，也方便操作人员在插拔作业时握持施力，即便手上沾有少量油污也不易打滑；接头内部的密封槽采用圆角过渡设计，避免安装密封胶圈时被锐边割伤，延长密封件的使用寿命。在安装边界上，这款接头的内螺纹端适配常规气动管路的标准外螺纹接口，安装时仅需在螺纹处缠绕适量密封带旋入对应端口即可，不需要预留过大的操作空间，接头整体外径控制在合理范围，可在密集排布的气路排孔中安装使用，不会出现相邻接头干涉的问题；宝塔端的尺寸与对应内径的气动软管完全匹配，插接后软管内壁与宝塔节紧密贴合，不会出现通径缩径影响气流量的问题，能够保证气动工具的工作气压稳定，避免因供气不足导致的工具出力下降问题。接头的金属表面做了防锈处理，可在潮湿多尘的车间环境中长期使用，不会轻易出现锈蚀卡滞的问题，内部的锁止钢珠采用硬质不锈钢材质，反复插拔数千次也不会出现磨损松旷的问题，长期使用依然能保持可靠的锁止力与密封性能。
