立式快开人孔钢制承压储罐结构设计

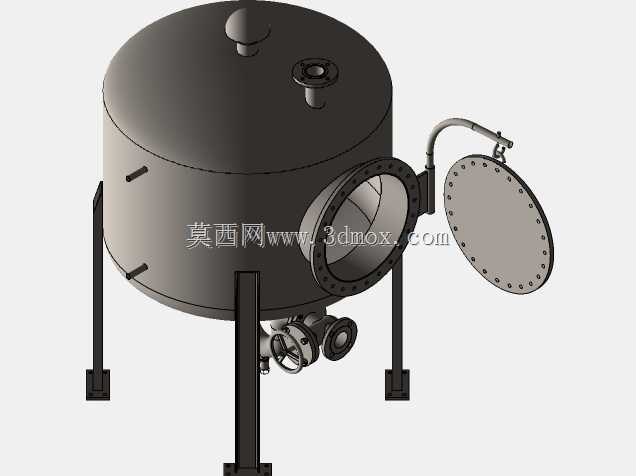

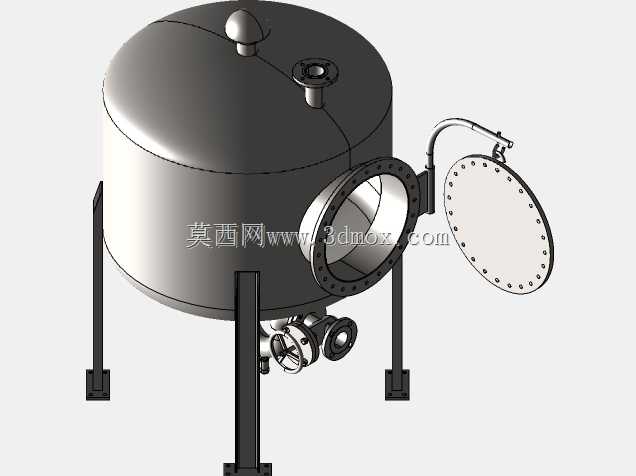

该立式钢制储罐主要应用于精细化工、食品加工、水处理等行业的生产环节，可用于存储液态原料、中间反应介质、成品流体或是颗粒状固体生产物料，适配常压或是低压的存储工况，能够在常规室内生产车间、室外原料存储区完成安装部署，满足中小批量物料的暂存、中转存储需求。设备主体采用立式圆筒形结构设计，顶部为标准椭圆形封头，相比平盖结构能够更好地分散内部介质产生的压力，降低结构应力集中风险，封头顶部设置有小型排气接口与备用接管，可用于连接排气阀、压力表或是进料管路，适配不同工艺的管路对接需求。罐体侧面设置大口径快开式人孔结构，人孔盖采用铰接式连接设计，配套快开锁紧结构，无需完全拆卸人孔螺栓即可完成开启操作，方便运维人员进入罐体内部开展清洁、检修、残留物清理作业，人孔密封面采用精加工法兰面，配套密封垫片可保证存储过程中的密封性能，避免介质泄漏或是外界杂质进入罐内污染物料。罐体底部采用三支腿式支撑结构，支腿底部设置方形安装固定板，可通过膨胀螺栓与地面基础或是安装平台完成固定，保证罐体满载状态下的结构稳定性，避免出现侧翻、晃动风险；罐体底部下封头位置设置多组出料与排污接口，可分别对接出料管路、排污管路，满足正常生产排料与定期排污清洁的使用需求。设计过程中充分考虑了安装边界与操作空间需求，人孔开启侧预留足够的操作空间，支腿高度预留了底部阀门安装、管路对接的操作距离，罐体整体外径、总高尺寸适配常规车间的门洞、吊装通道尺寸，方便设备进场安装与后期吊装移位；罐体侧壁预留的多组接口可根据实际工艺需求拓展安装液位计、温度传感器等检测配件，无需额外对罐体进行开孔改造，适配不同生产场景的定制化使用需求。整体结构采用等强度设计思路，罐体壁厚根据常规存储介质的压力、密度参数计算选定，在保证结构强度满足使用要求的前提下尽可能控制罐体自重，降低安装基础的承重要求，同时所有外露结构均做圆角过渡处理，避免尖锐棱角带来的操作安全隐患。
