玻璃纤维PVC材质径向流沉淀池结构设计

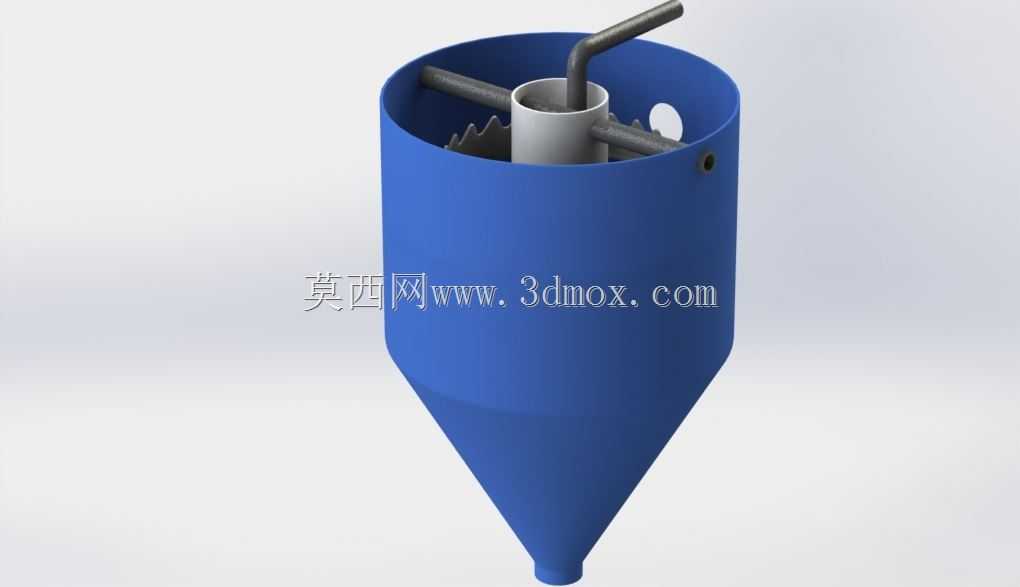

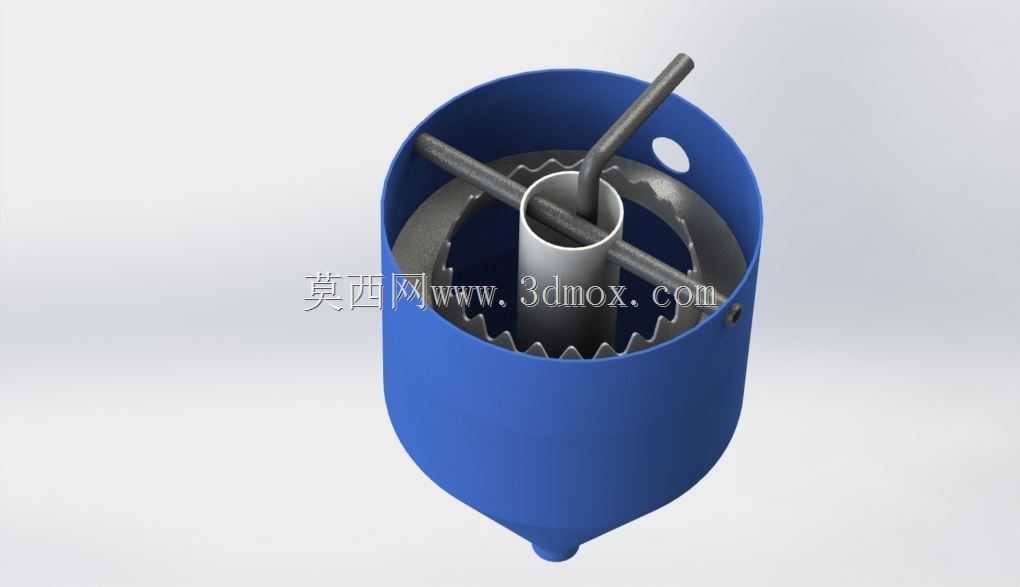

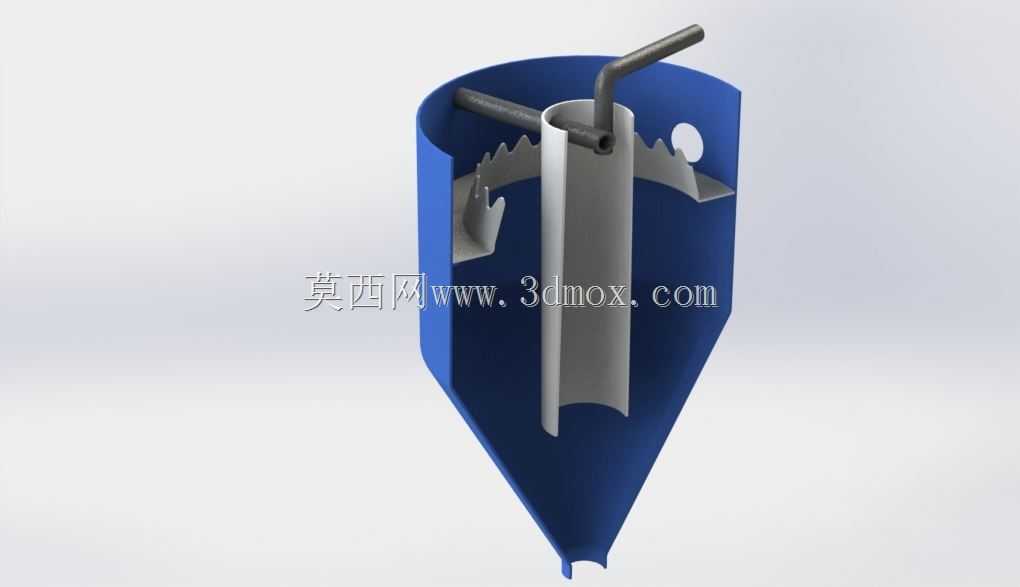

在水产养殖循环水、小型民用污水处理以及户外景观水体维护场景中，固液分离是水处理流程的首道核心工序，这款径向流沉淀池正是针对小流量水处理场景开发的简易固液分离装置，整体采用玻璃纤维与标准PVC配件组合制作，无需定制复杂的机加工零件，普通施工人员即可完成组装与现场部署。设备主体采用上圆柱下圆锥的立式罐体结构，圆柱段作为主要的沉降缓冲区，锥段则用于收集沉降下来的固体污物，避免沉积的污物被上升水流再次卷起，中心设置的进水管从罐体顶部垂直伸入，进水口位于圆柱段中心位置，进水沿径向向罐体四周扩散，流速在扩散过程中快速降低，水中密度大于水的固体颗粒在重力作用下逐步沉降，顺着锥面滑落到罐体底部的排污区域。罐体内部靠近上沿的位置设置了环形溢流收集结构，经过沉降澄清的水体上升到溢流位置后，通过溢流口汇集排出，进入后续的过滤处理单元，罐体内壁还设置了径向布置的导流挡板，避免进水形成短流直接从溢流口流出，保证水流在罐体内有足够的停留时间完成沉降过程。从安装边界来看，这款设备采用立式落地安装，整体高度适配小型水处理站的层高要求，罐体圆柱段外径控制在常规管道安装的操作空间范围内，进水管、出水管以及排污管均采用标准PVC管径，可直接与现场同规格的PVC管路粘接连接，无需额外配置变径接头。设计过程中充分考虑了自制加工的便利性，罐体的玻璃纤维层可采用手工糊制工艺成型，内部的导流件、中心管均采用市售标准PVC管材与板材切割粘接制作，不需要开模或者复杂的金属焊接工序，整体制造成本远低于同规格的钢制或者不锈钢沉淀池，同时玻璃纤维材质本身耐水体腐蚀，不需要额外做防腐处理，长期浸泡在水中也不会出现锈蚀脱落的问题，不会对养殖水体或者处理后的水体造成二次污染。在实际使用过程中，可根据处理水量的大小调整罐体的整体高度与圆柱段直径，锥段的锥角设置在合理范围内，既保证沉降污物可以顺利滑落到锥底，又不会因为锥角过小导致设备整体高度过高，增加安装难度，顶部预留的检修空间可方便操作人员定期检查中心进水口的堵塞情况，底部的排污口可定期开启，将沉积的污物排出罐体，不需要将设备整体拆解即可完成日常维护操作。
