多自由度夹持式机械臂结构设计

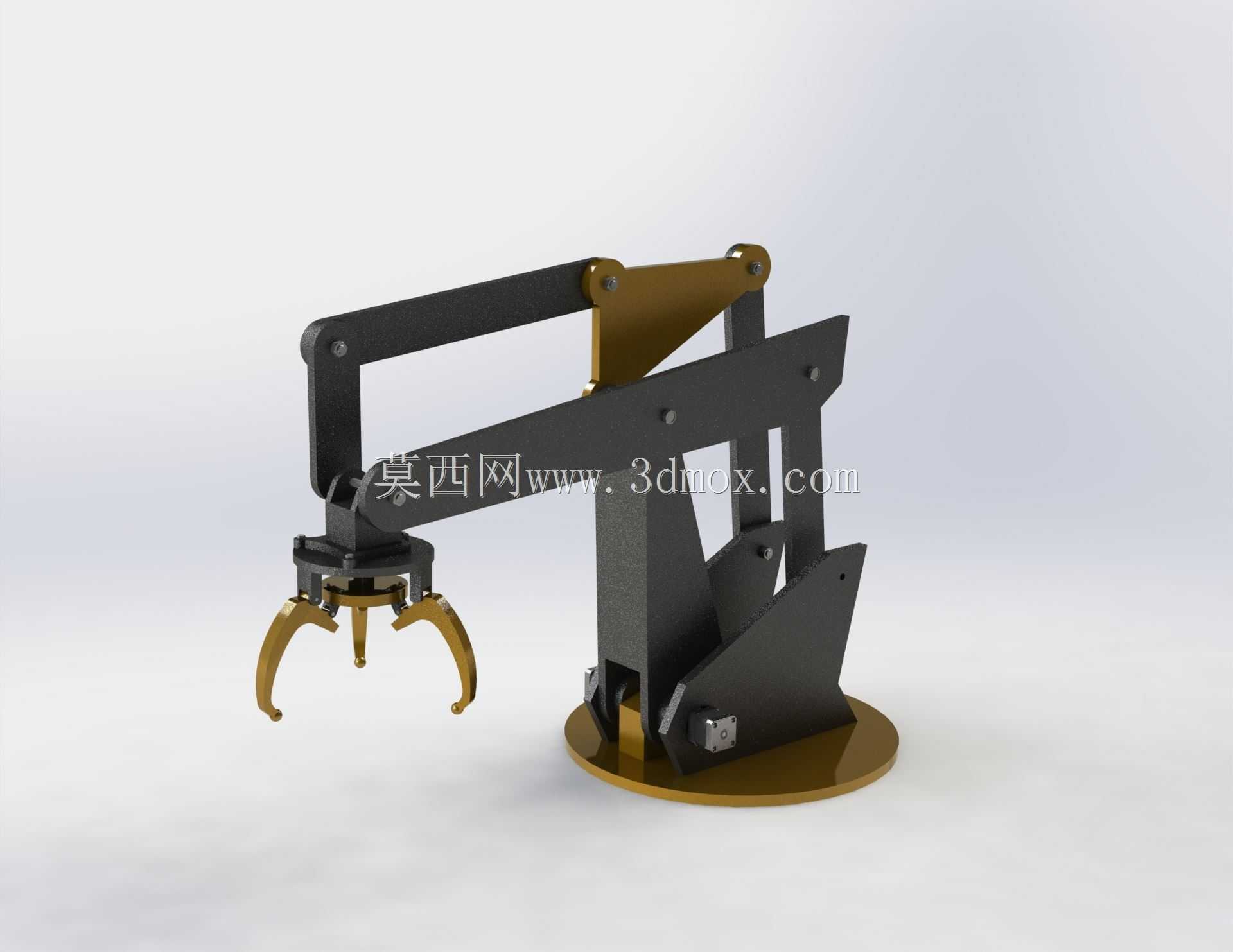

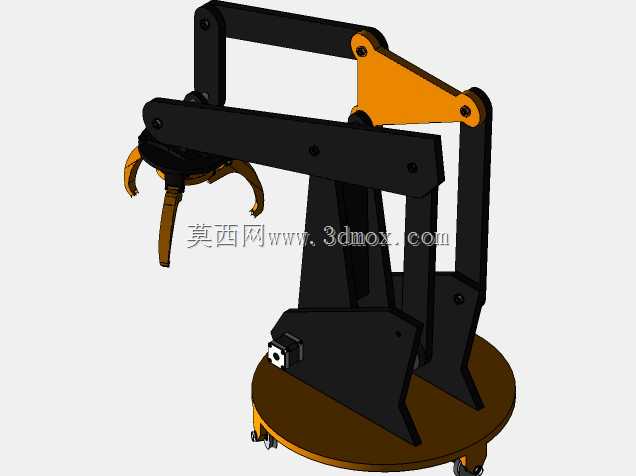

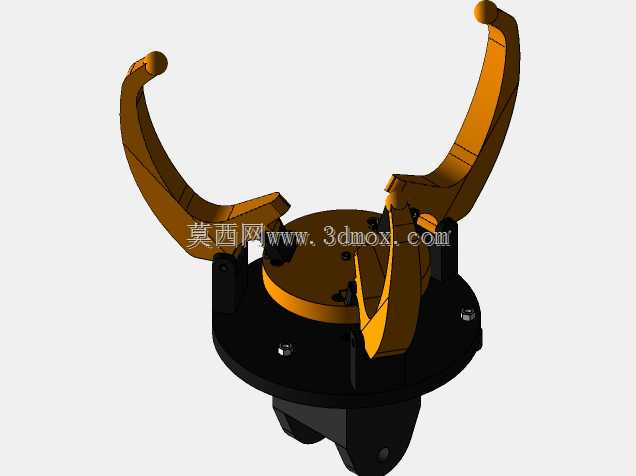

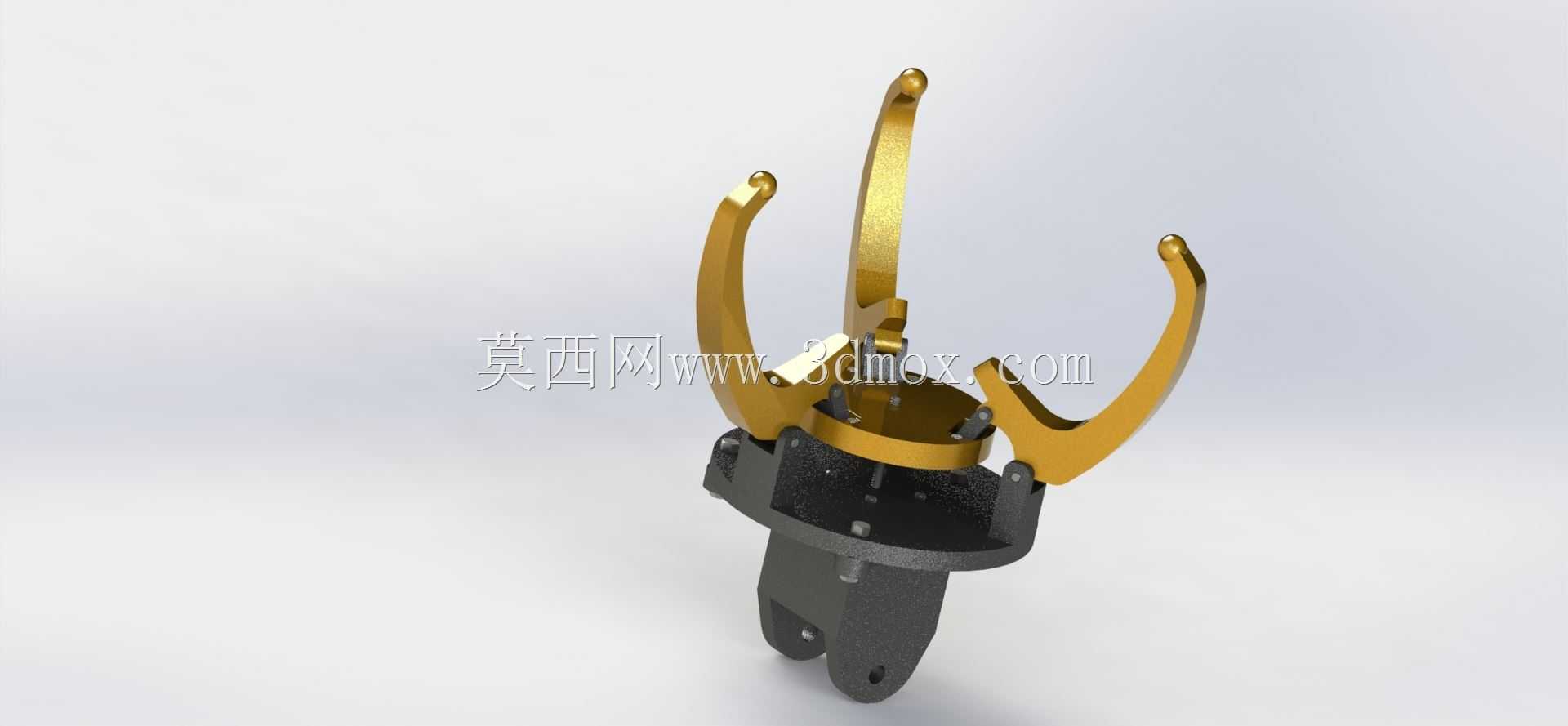

这款多自由度夹持式机械臂主要面向轻工制造、教学实训、小型自动化产线的物料搬运与工件夹持场景，可适配小尺寸零件的上下料、工位转运、分拣码放等作业需求，能够在固定工位完成半径范围内的多位置精准取放动作，替代人工完成重复性的夹持搬运操作，降低小型作业场景的人力投入，同时提升作业动作的一致性与稳定性。设备采用底座固定式安装结构，圆形安装底座可通过螺栓固定在工作台面或专用支架上，安装时需预留底座圆周外不小于150mm的操作避让空间，臂展完全展开时作业覆盖半径可达420mm，垂直方向升降行程约180mm，整体结构紧凑，不会占用过多工位空间，适合在桌面级小型工作站、教学实训台等空间有限的场景部署。功能层面，这款机械臂采用多连杆铰接的关节结构，大臂与小臂通过铰接副连接，配合底座上方的俯仰驱动结构，可实现臂体的抬升、伸展、收拢动作，末端搭载三爪式夹持器，夹持爪采用弧形贴合设计，可适配圆柱型、方块型等多种外形的小型工件，夹持开合范围可根据工件尺寸调整，能够稳定夹持重量在2kg以内的工件，夹持动作平稳，不会对工件表面造成硬性磕碰损伤。设计思路上，整体结构采用了受力均衡的连杆传动方案，将驱动部件集中布置在底座附近的臂体下段，降低臂体伸展时的前端负重，提升关节运动的稳定性，臂体主体采用框架式结构设计，在保证结构强度的前提下尽可能降低自身重量，减少关节处的负载损耗；夹持端采用对称三爪布局，保证夹持时工件受力均匀，不会出现偏斜脱落的情况，铰接位置均预留了润滑与维护空间，日常保养时可直接对铰接轴进行注油维护，无需拆解整体臂体结构。外形设计上采用撞色搭配，主体支撑结构采用深色调金属质感处理，传动连杆与夹持爪、底座边缘采用暖金色点缀，既区分了不同功能的结构部件，也让整体外观更具工业设计感，所有铰接位置的紧固件均做了沉头处理，避免运动过程中突出的螺栓剐蹭周边管线或工件，臂体走线采用内置隐藏式布局，外部无裸露管线，既提升了外观整洁度，也避免运动过程中管线拉扯造成的故障。
