步进驱动三爪自适应夹持执行机构

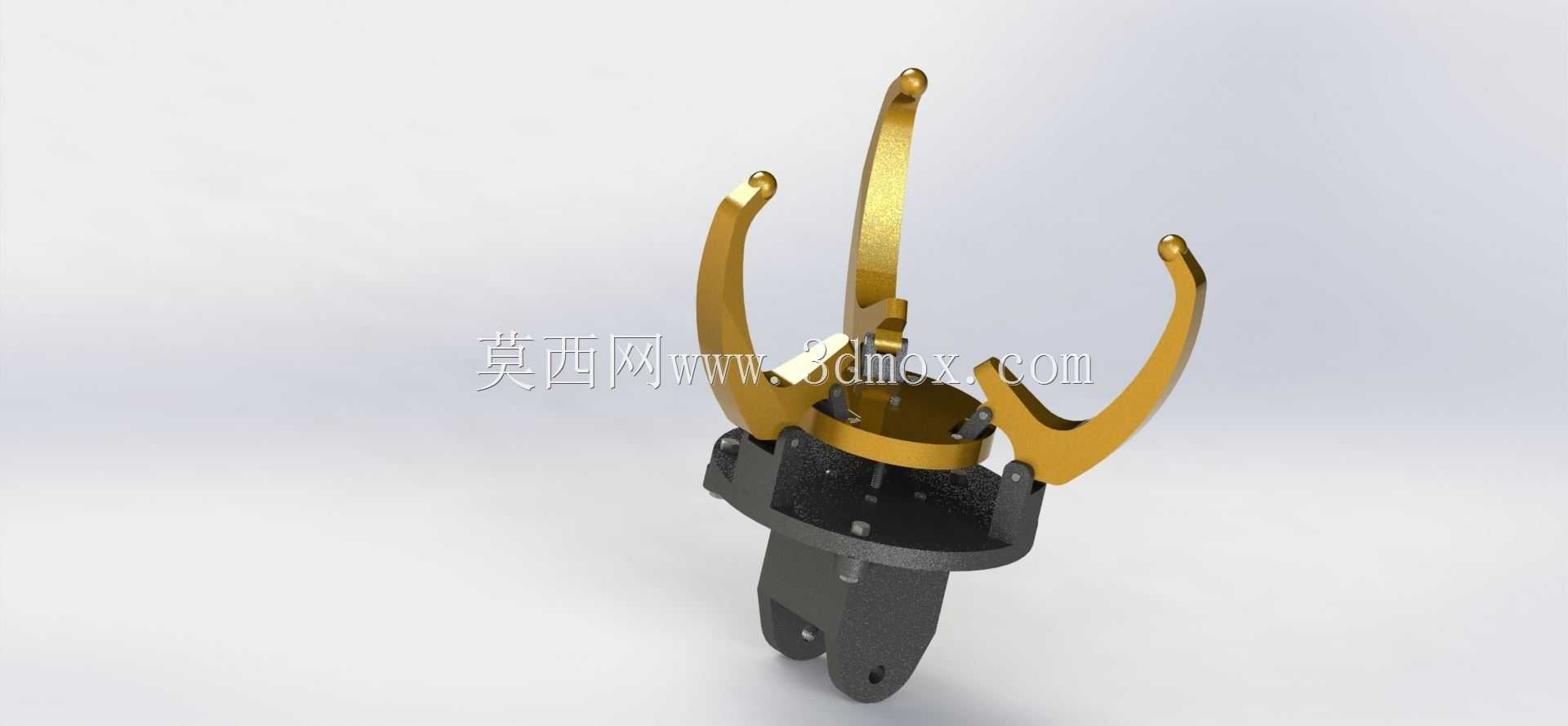

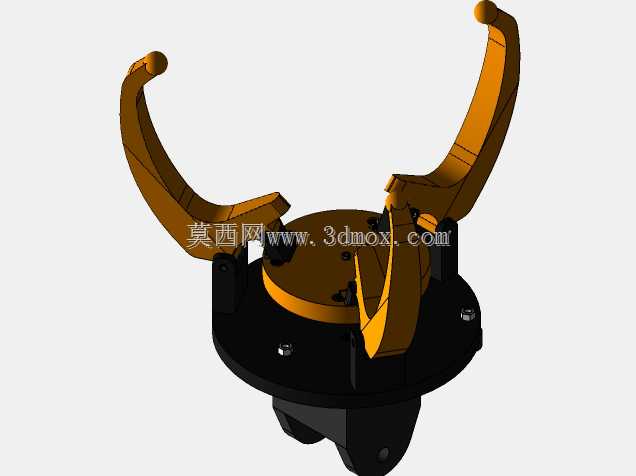

这款三爪夹持执行机构，核心采用步进电机作为动力输入源，适配轻载自动化抓取场景的末端作业需求，常见于桌面级分拣工作站、教学实训机器人平台、小型零件上下料工位的末端执行环节，可完成规则柱状、环状类工件的定心抓取动作，相比气动夹爪无需配套气源回路，部署灵活度更高，适合小批量多工位的柔性产线快速换型使用。从结构设计逻辑来看，夹爪的三个指件沿基座周向120度均匀分布，指端做了圆弧过渡处理，抓取接触时不会刮伤工件表面，指身采用弧形外扩构型，张开状态下可容纳更大直径范围的工件，收拢时能实现对工件外壁的均匀包覆夹持，定心精度可满足常规轻工装配场景的公差要求。动力传递路径上，步进电机输出的旋转运动通过基座内部的传动副转化为三个夹爪的同步径向开合动作，传动间隙控制在合理区间，开合过程无卡滞、无偏摆，三个夹爪的运动同步性经过结构限位约束，不会出现单爪超前或滞后的问题。安装边界方面，机构底部预留了标准的法兰连接接口，可直接适配常规小型工业机械臂、桌面机器人的末端安装法兰尺寸，无需额外设计转接板，整体径向最大轮廓尺寸适配小负载机器人的负载余量，不会给机械臂末端带来过大的额外负重。夹爪的开合行程覆盖了常见小型五金零件、塑料件、电子组件的外径范围，针对表面光滑的工件，可在指端加装防滑垫片进一步提升夹持摩擦力，无需改动主体结构即可拓展适配场景。基座部分做了分层设计，上层为夹爪导向安装座，下层为电机容纳腔，传动部件全部内置在腔体内部，可避免作业环境中的粉尘、碎屑进入传动副造成磨损，日常维护仅需定期在导向槽位置加注润滑脂即可，维护成本较低。在实际选型适配时，可根据抓取工件的重量匹配对应扭矩的步进电机，主体结构的安装孔位、导向槽尺寸无需调整，即可兼容不同规格的步进电机安装，拓展性较强，适合结构设计人员做二次开发参考，也可直接用于教学演示场景的机构原理展示，帮助理解定心夹持机构的运动逻辑与传动设计思路。
