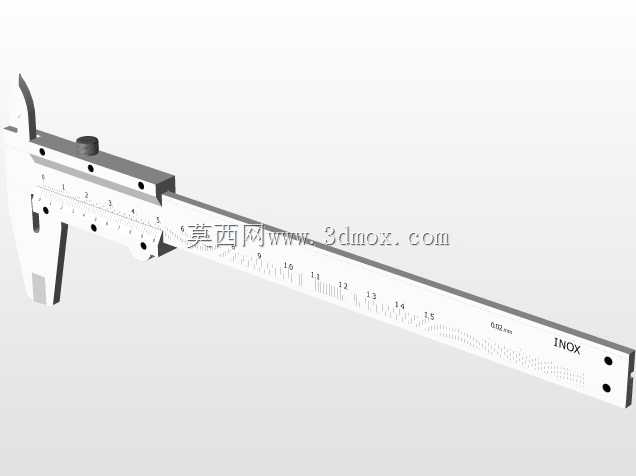

高精度游标卡尺尺寸配置结构

这款卡尺尺寸配置结构，是面向机械加工现场、五金质检工位、教学实训场景打造的通用长度测量器具结构，覆盖从车间首件检验、工序间尺寸抽检、装配环节配合尺寸核验，到职业院校公差测量实训、五金维修现场尺寸核对等多场景的使用需求，是机械制造领域普及率最高的接触式长度测量器具之一。该结构的核心用途是完成工件外径、内径、深度、台阶差四类核心尺寸的精准读取，可覆盖常规五金加工、小型零部件装配、日常维修作业中0到150毫米量程内的尺寸测量需求，测量精度可满足IT10至IT12级公差的检验要求，适配绝大多数民用五金、普通机加工件的尺寸核验场景。从功能特性来看，该结构采用经典游标读数原理设计，主尺与游标尺的滑动配合面做了耐磨导向结构设计，滑动过程无卡滞、无旷量，测量面做了淬硬处理，长期使用不易磨损变形，保证测量数值的稳定性；尺身设置了锁紧螺钉，测量完成后可锁定游标尺位置，避免挪动过程中尺身滑动导致读数偏差，方便作业人员在狭窄空间内完成测量后取出读数；不同测量爪做了功能分区，外侧量爪用于工件外径、外形尺寸的测量，内侧量爪用于孔径、槽宽等内尺寸测量，尾部深度杆可完成盲孔深度、台阶高度的尺寸测量，单把器具可覆盖多类测量需求，减少现场换用不同量具的繁琐流程。设计思路上，整体结构遵循人机工程与实用优先的原则，尺身采用扁平长条形结构，握持时贴合手掌形态，长时间手持测量不易产生疲劳；刻度线做了加深蚀刻处理，日常使用中不易被油污、切削液腐蚀磨花，保证不同作业环境下都能清晰读取数值；各活动部件的配合间隙做了优化设计，既保证滑动顺畅，又避免间隙过大带来的测量误差，同时兼顾了日常维护的便捷性，无需复杂拆解即可完成滑动面的清洁与润滑。从外形尺寸与安装边界来看，整体结构为细长型手持器具，收拢状态下整体长度略大于最大测量量程，宽度与厚度适配成年人单手握持的尺寸范围，无需额外安装固定，可直接手持携带进入各类作业场景，存放时仅需占用极小的工具箱空间，适配车间工具柜、随身工具包的存放要求，不会对现场作业的空间排布造成额外负担。
