高精度鱼雷式水平测量工具结构设计

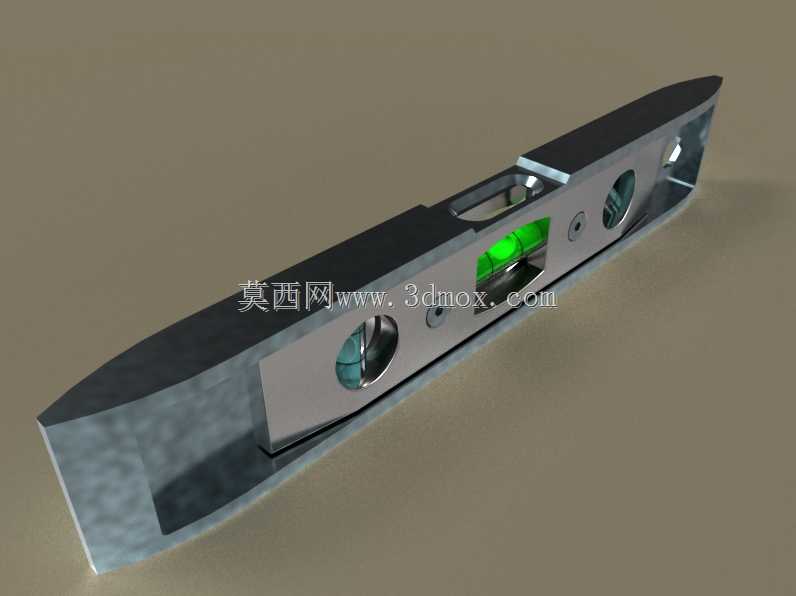

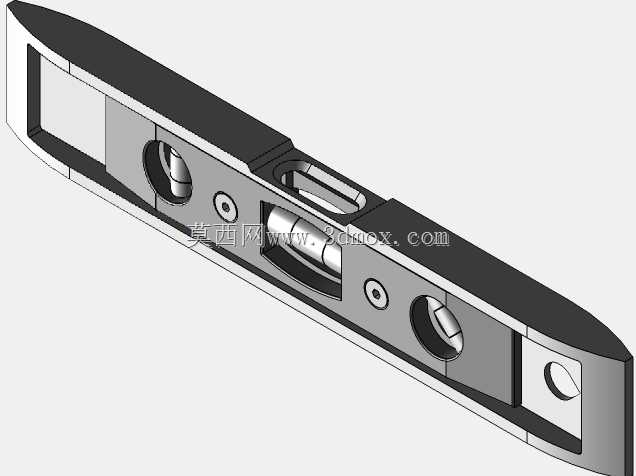

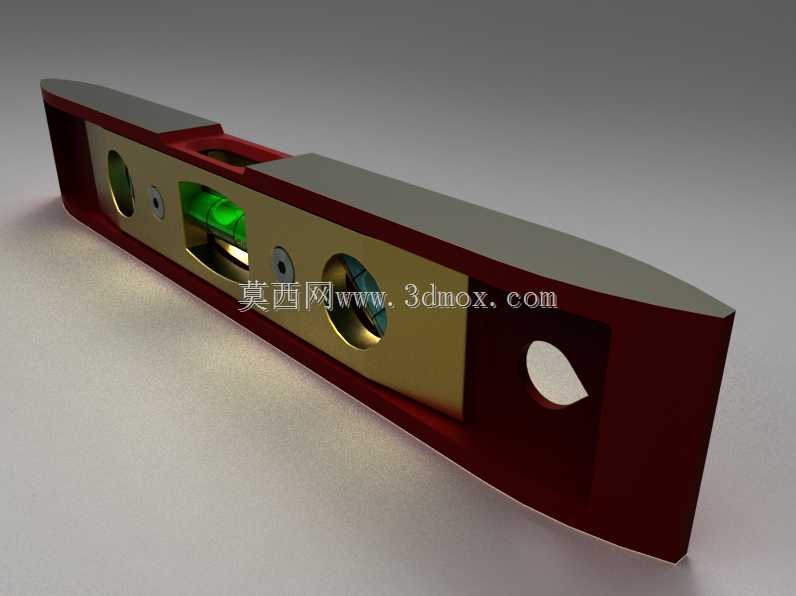

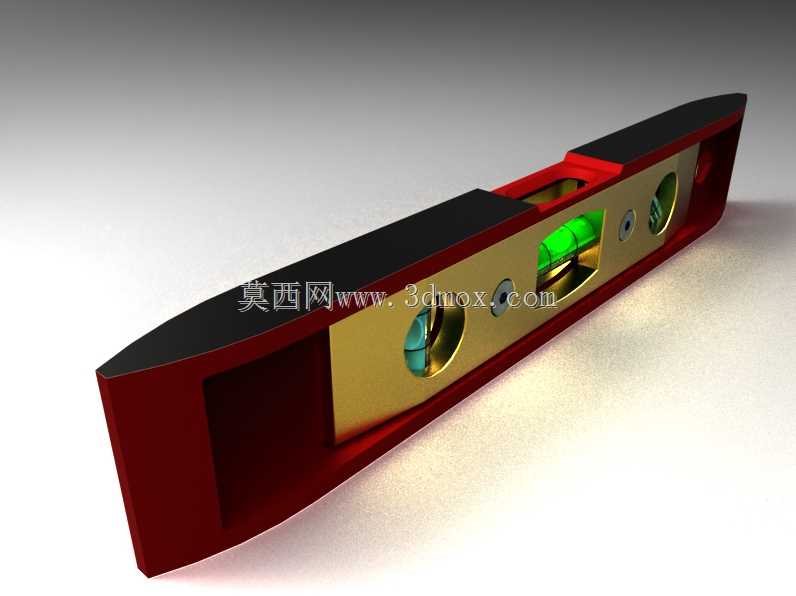

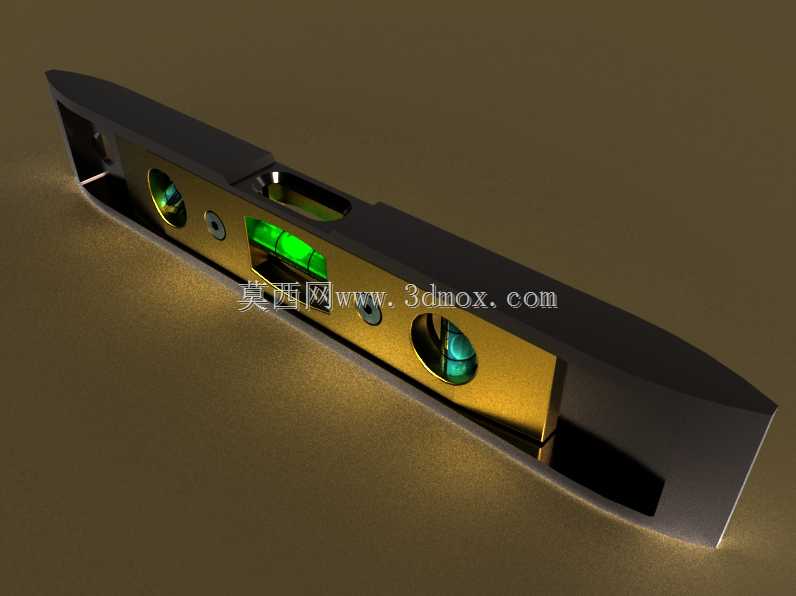

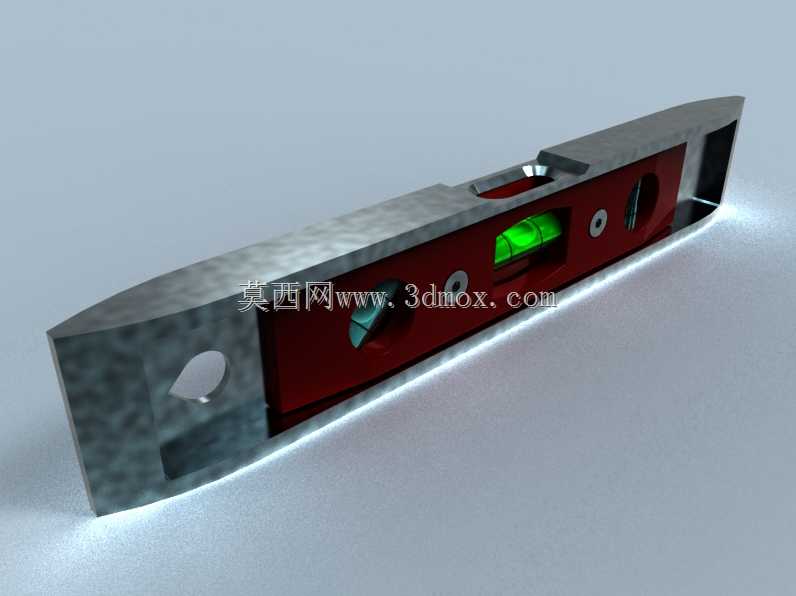

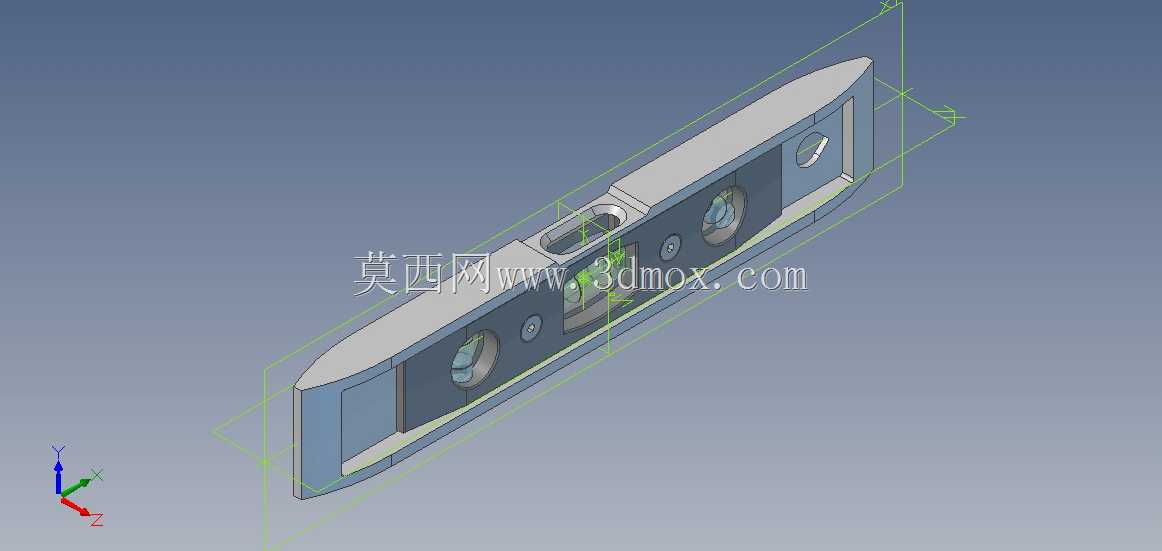

这款鱼雷式水平测量工具，是面向狭小空间作业场景开发的便携型水平度检测器具，在民用装修、小型设备安装调试、轻型构件装配、家用五金DIY等场景中有着极高的使用频次，相较于传统长条式水平尺，其紧凑的鱼雷造型能够深入常规水平尺无法抵达的狭窄缝隙、边角区域完成水平、垂直及45度倾角的快速校验，填补了小空间水平测量的产品空白。从实际用途来看，它可以帮助作业人员快速判断被测面的倾斜状态，在门窗安装、小型五金挂件固定、水电管线排布找平、小型机电设备调平、DIY手工制作等场景中，无需复杂调试即可快速获取直观的水平度参考，大幅降低小范围找平作业的操作门槛，提升作业效率。在功能特性设计上，这款水平仪配置了三组不同朝向的密封水准泡，分别对应水平测量、垂直测量、45度倾角测量三个常用检测维度，水准泡采用高透耐磨的密封壳体封装，内部填充阻尼适中的专用液体，既可以让气泡快速稳定停位，又能避免轻微晃动带来的读数干扰，保证测量结果的可靠性；主体框架采用高强度铝合金型材一体铣削成型，兼顾结构刚性与轻量化属性，测量基准面经过精铣加工保证平面度，避免因基准面形变带来的测量误差；外壳两端做了防撞包胶处理，日常使用中意外跌落、磕碰时能够吸收冲击能量，保护内部水准泡结构不受损坏，延长工具使用寿命。在设计思路上，这款产品始终围绕便携性、易用性、耐用性三个核心维度展开，整体造型采用两端收窄的鱼雷式流线结构，既可以减少在狭窄空间内的卡滞问题，又能优化握持手感，单手握持即可完成全部测量操作；水准泡的观察窗口做了放大凸面设计，配合高对比度的荧光绿气泡与刻度线，即使在光线较弱的作业环境下也能清晰读取气泡位置，降低读数误差；侧面集成的强磁吸附结构，可以直接吸附在铁质金属构件表面，无需人工扶持即可完成测量，解放作业人员双手，尤其适合高空、单人作业场景使用。从外形尺寸与安装边界来看，这款水平仪整体长度控制在200mm级别的紧凑尺寸，宽度与厚度均适配成年人单手握持的尺寸范围，测量基准面的有效接触长度经过反复验证，既保证了短距离测量的精度，又不会因为尺寸过长无法伸入狭小作业区域；产品无额外外凸的尖锐结构，所有边角都做了圆弧过渡处理，日常携带、使用过程中不会刮伤工件表面或者作业人员，适配工具箱、工具腰带等多种携带收纳场景，能够作为日常随身五金工具长期配备。
