食品加工用多自由度悬臂式进气混合装置

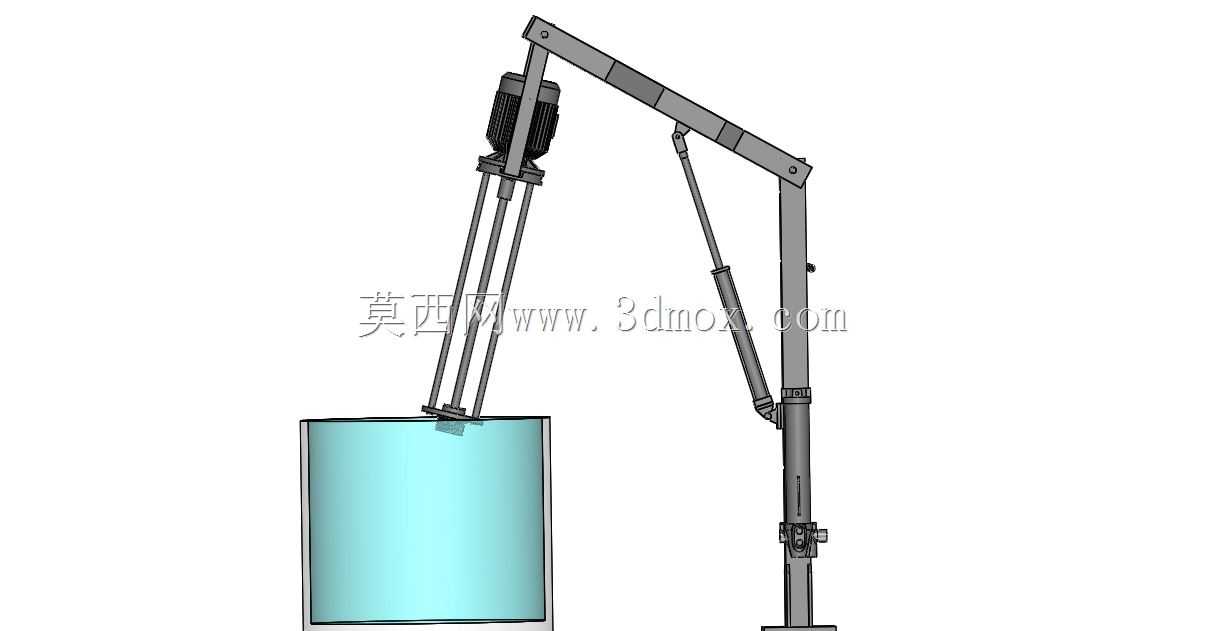

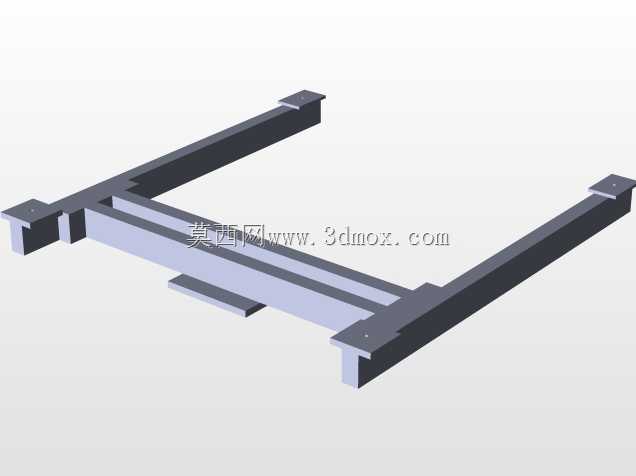

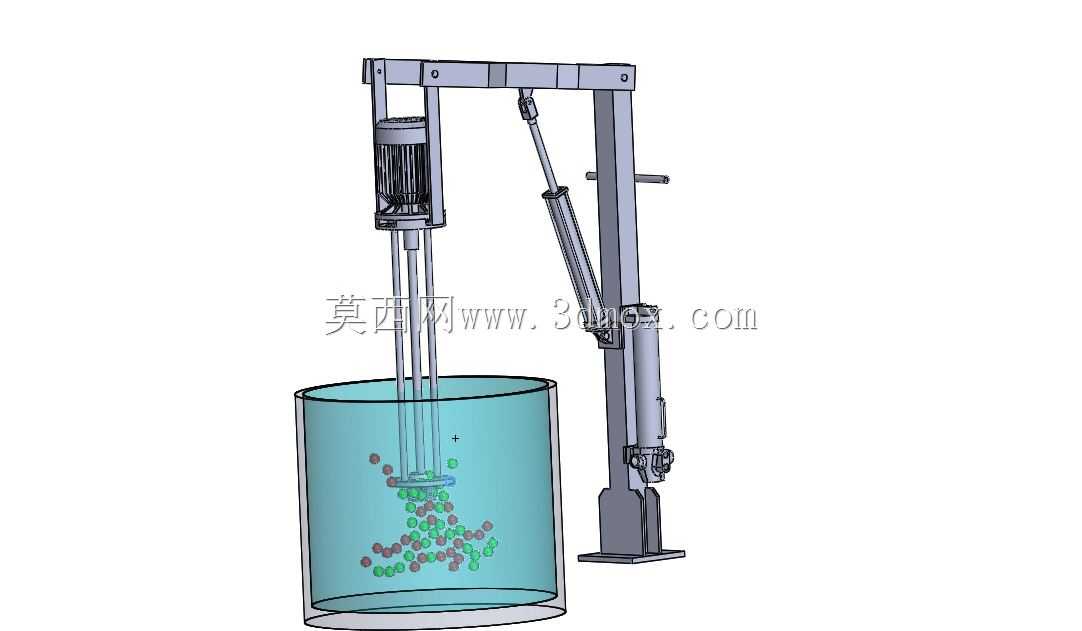

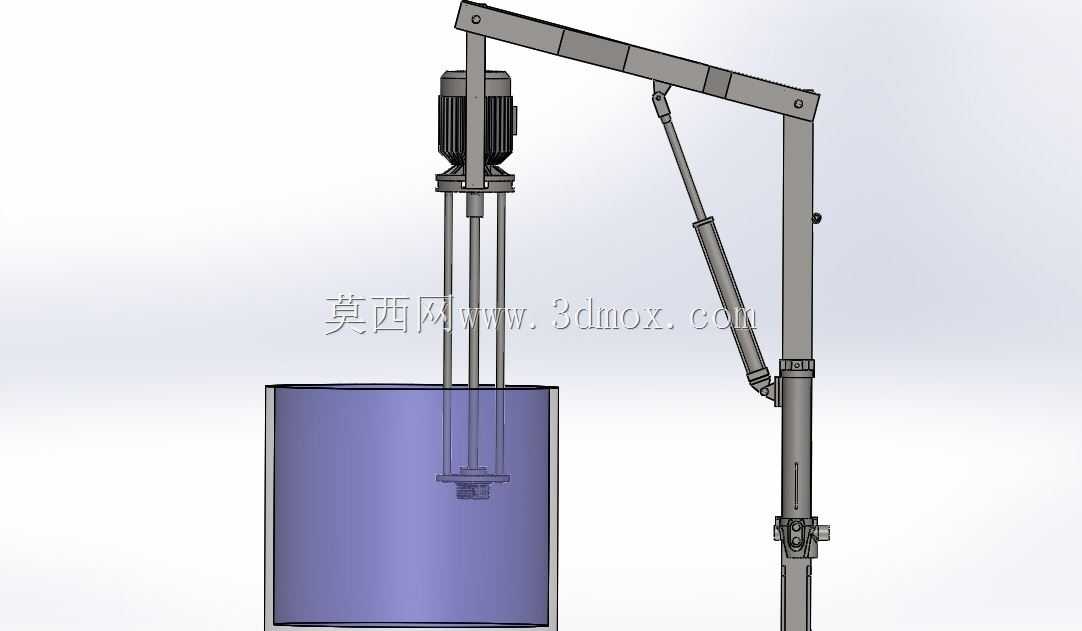

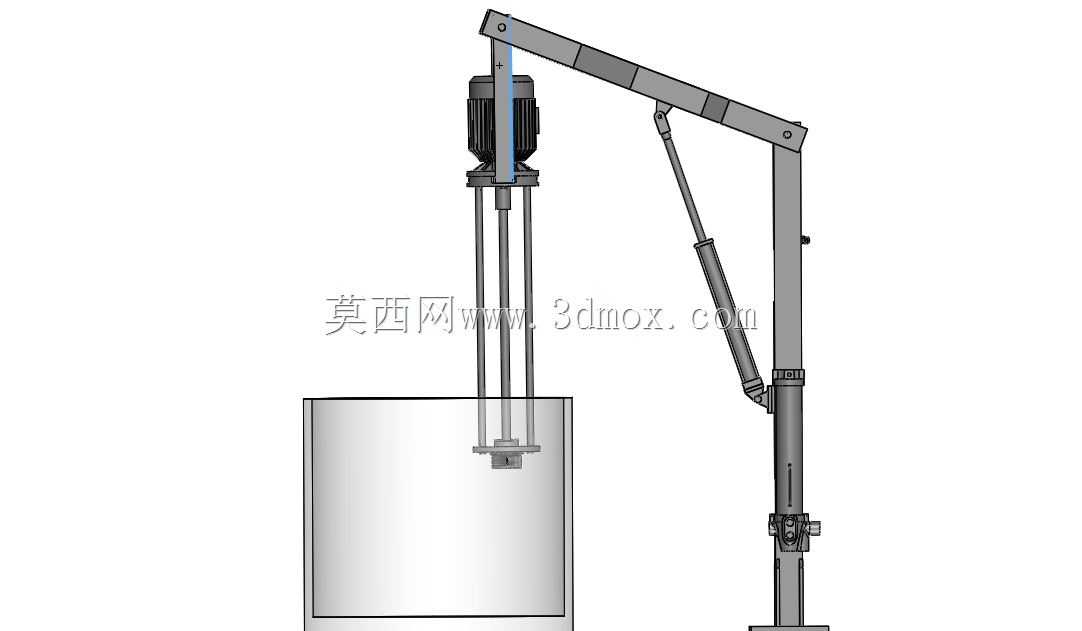

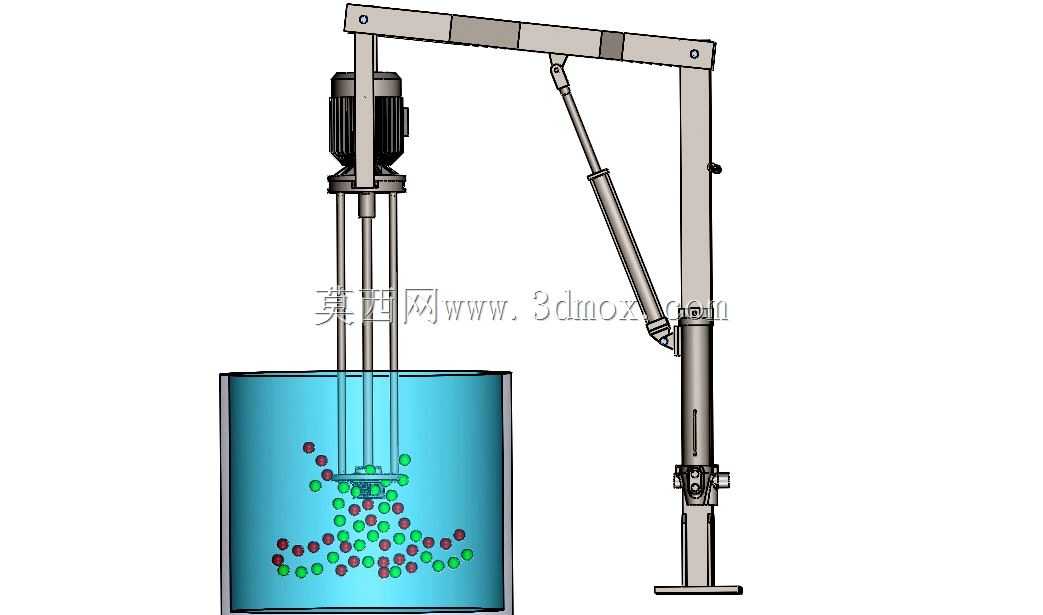

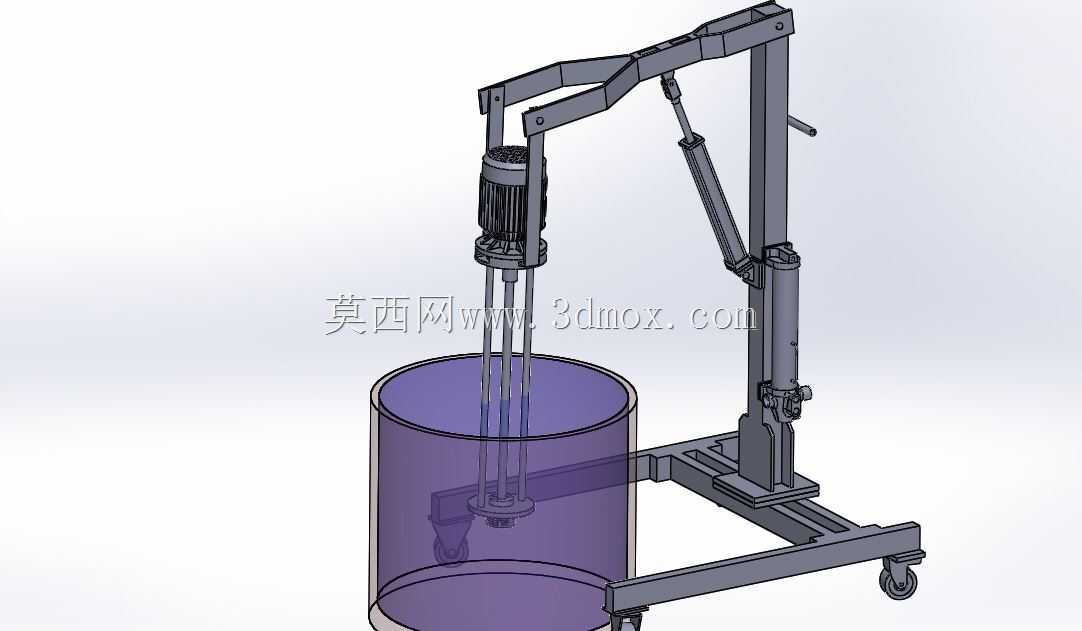

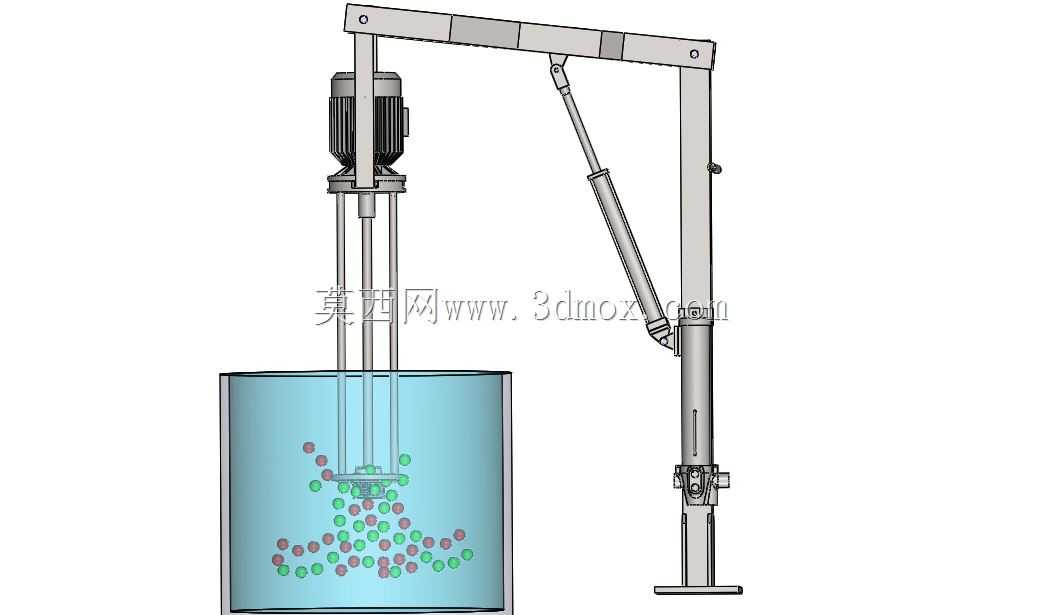

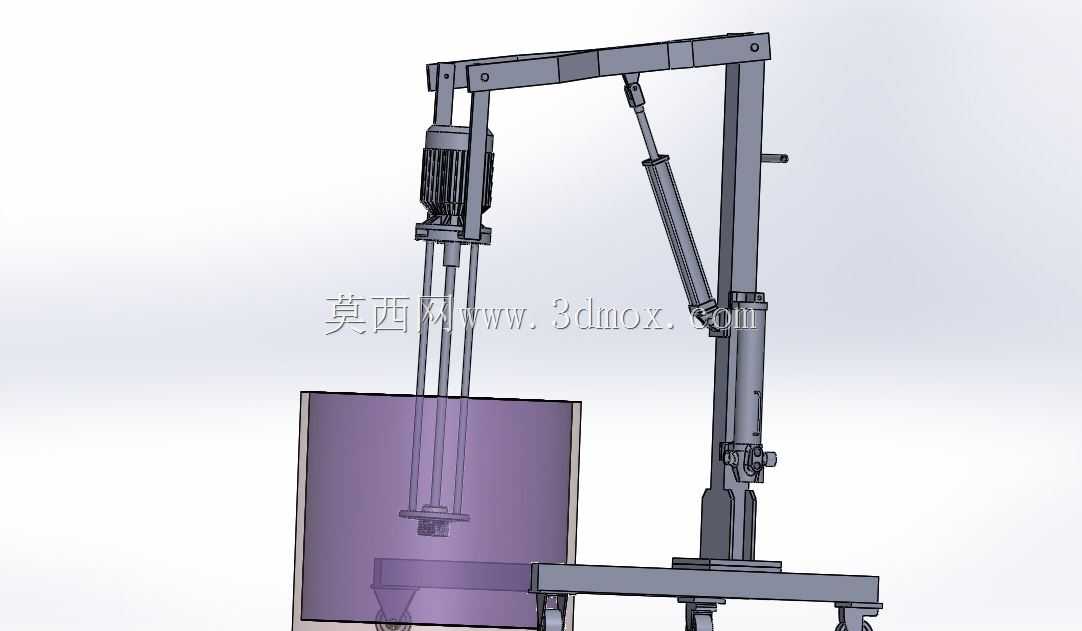

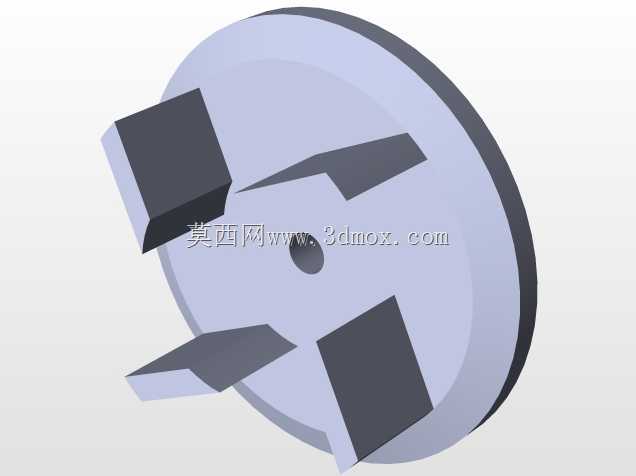

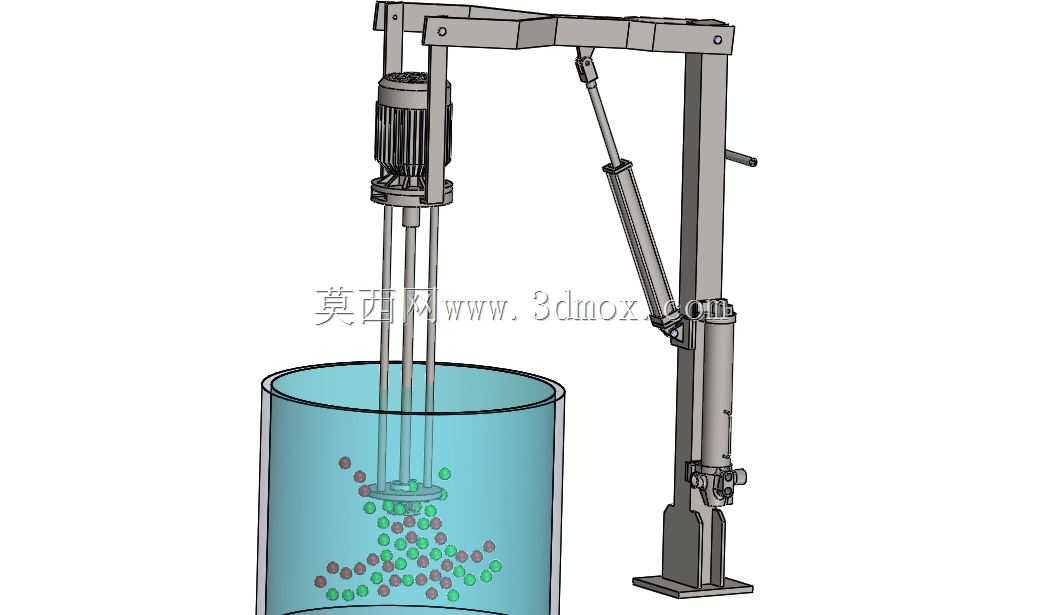

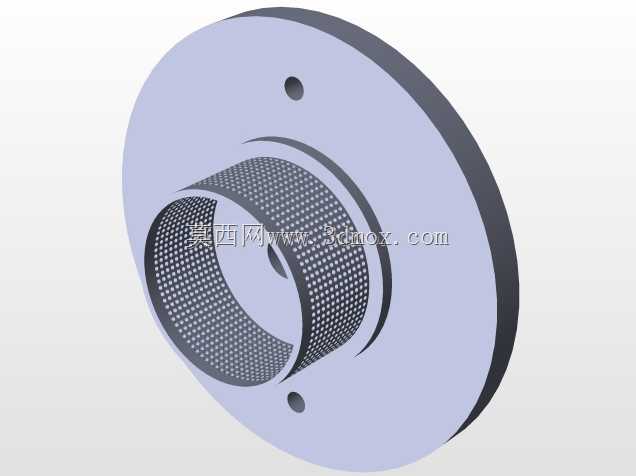

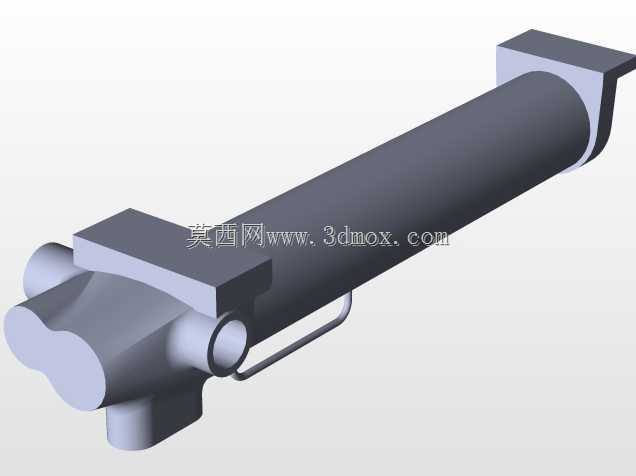

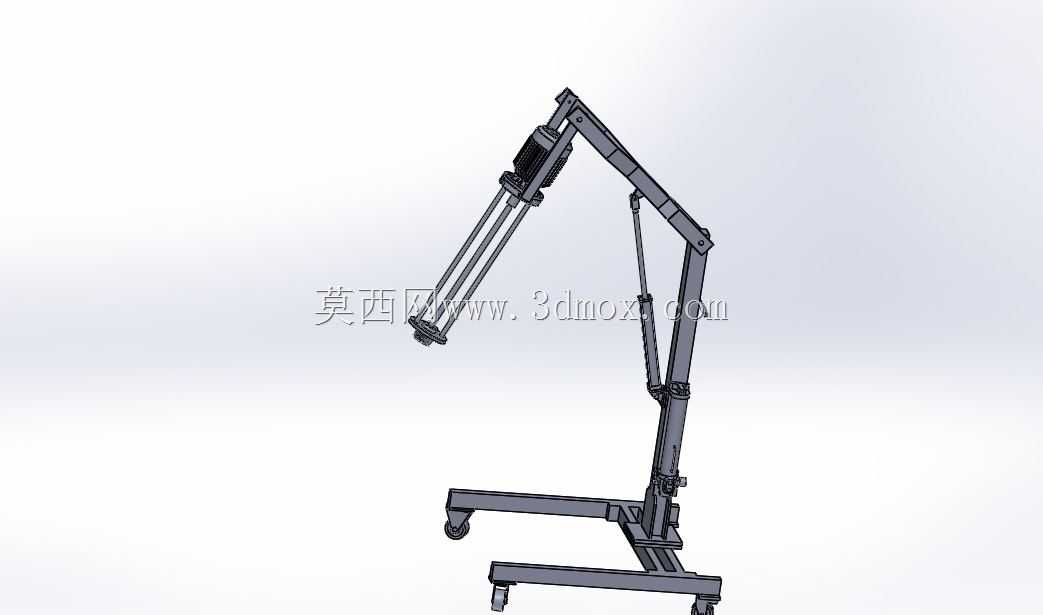

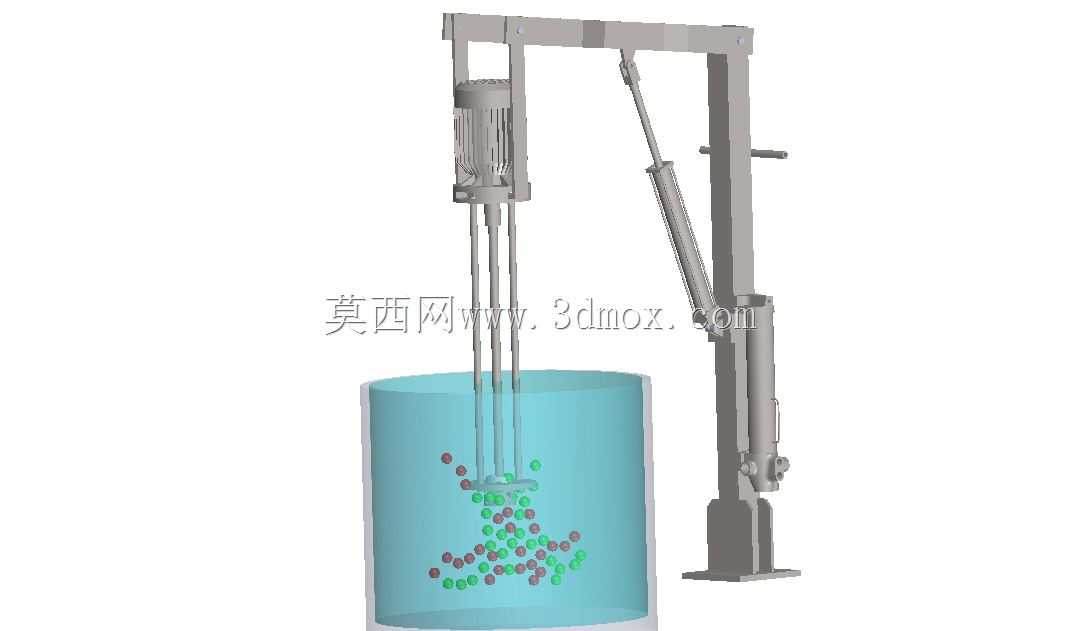

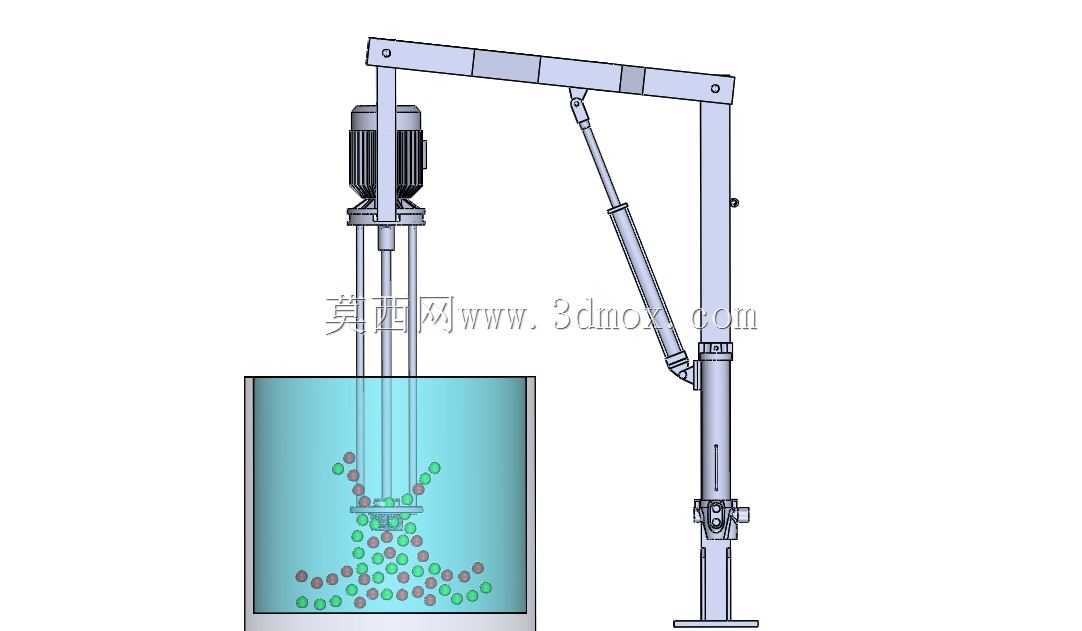

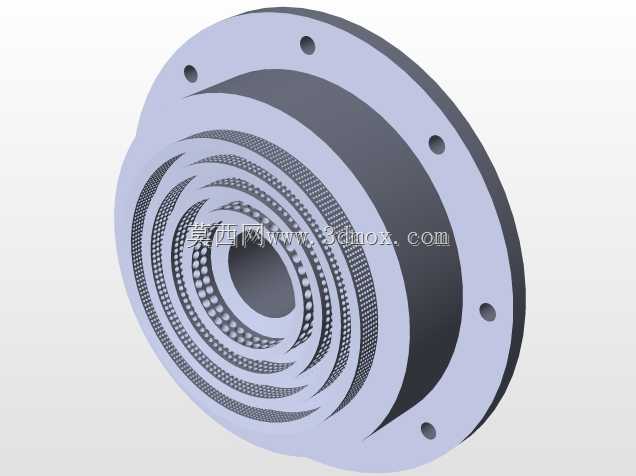

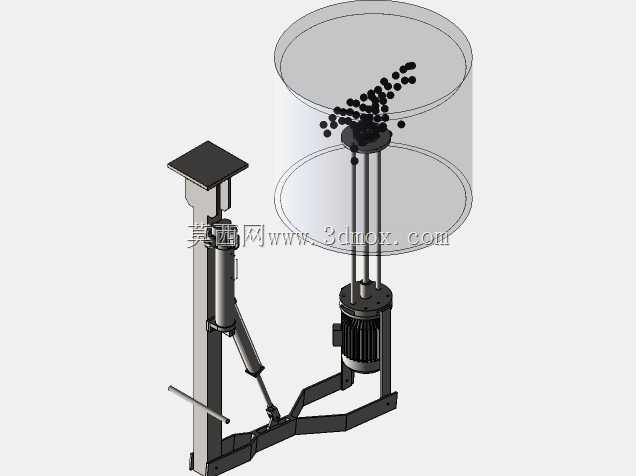

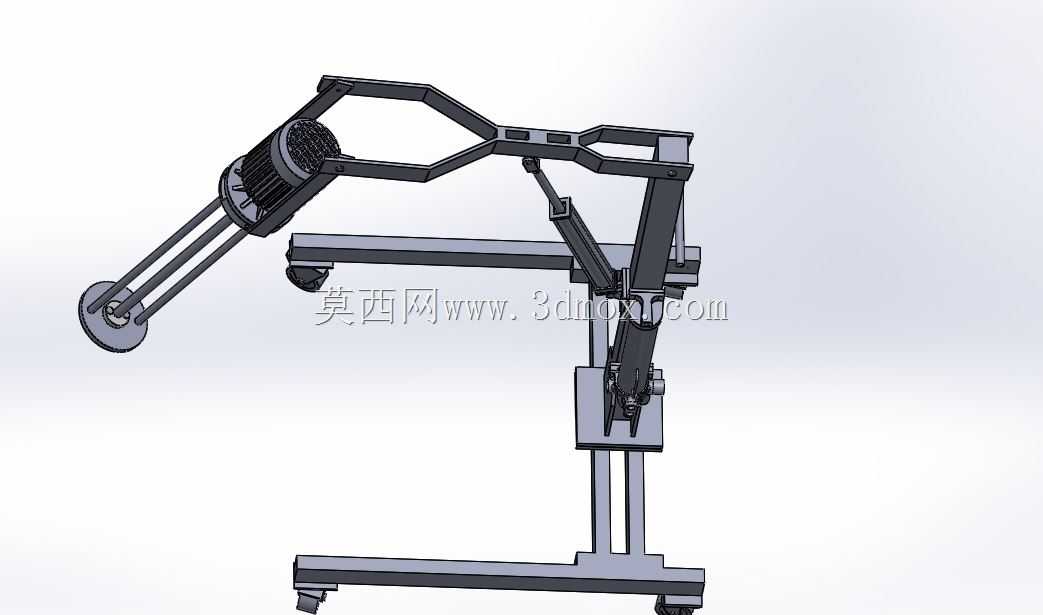

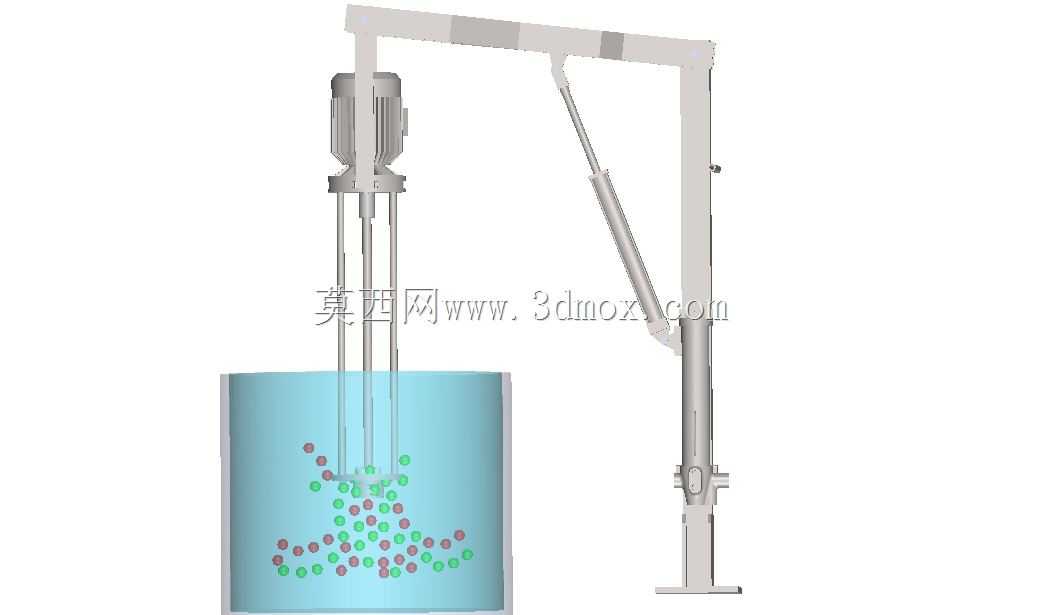

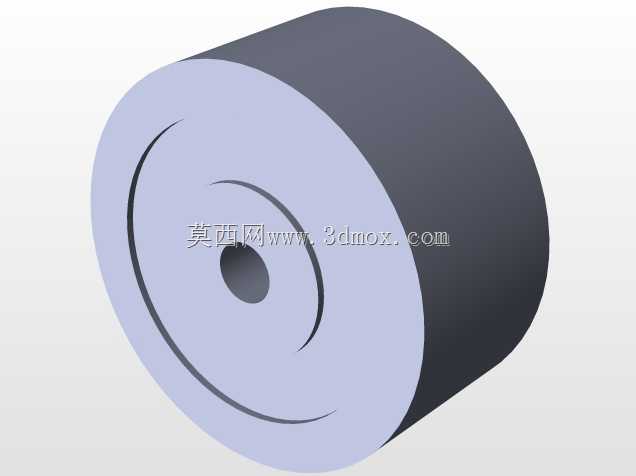

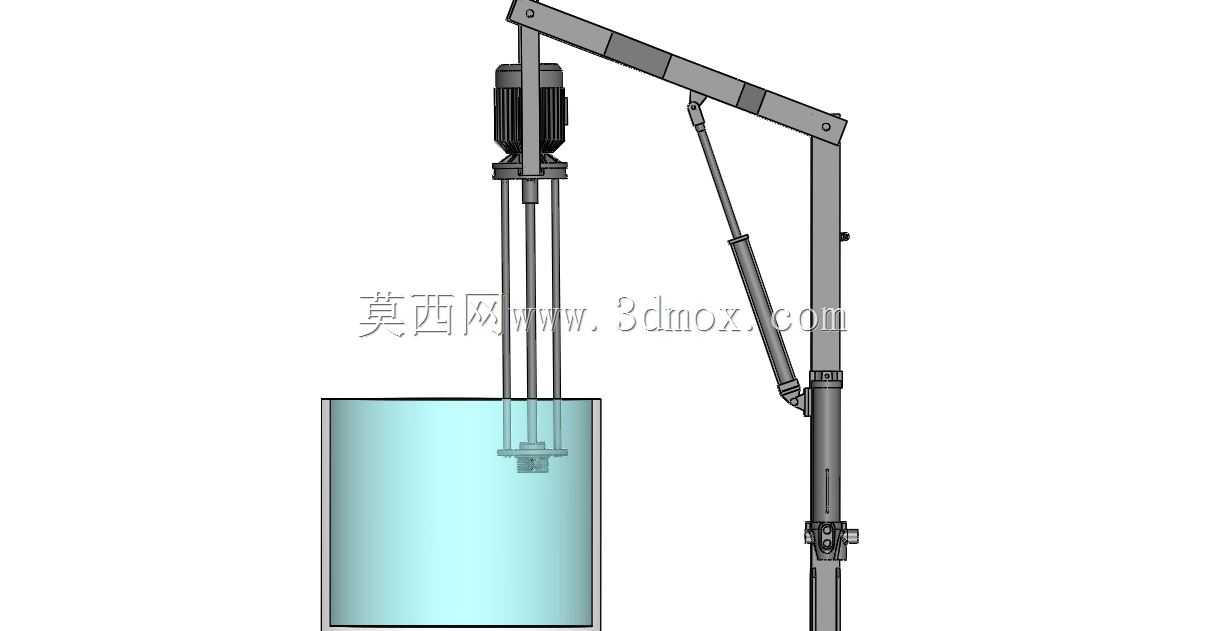

这款混合装置主要面向食品加工生产场景，适配蛋黄酱、乳液、胶体类高粘度物料的均质混合工序，在中小型食品生产车间的酱料制备、乳品调配工位有着明确的应用定位，能够替代传统人工搅拌与简易固定式搅拌设备，解决高粘度物料混合过程中进气不充分、均质度不足的问题。从实际用途来看，该装置通过进气与搅拌动作的协同，在混合过程中向物料内部导入定量洁净空气，配合搅拌头的高速剪切作用，让空气以微小气泡形态均匀分散在物料体系中，最终产出质地蓬松、口感细腻的乳酱类产品，尤其适合需要充气打发的酱料生产需求，能够稳定控制产品的容重与细腻度，避免传统搅拌方式出现的分层、结块、气泡大小不均等品质问题。在功能特性上，装置采用多自由度悬臂铰接结构，臂段设置多组可锁止的转动关节，操作人员可以根据料桶的摆放位置、物料液位高度灵活调整搅拌头的作业位置，既可以覆盖不同规格料桶的全桶内区域，也能在作业完成后将臂段抬升旋转至料桶外侧，方便物料转运与设备清洁；搅拌端集成了进气导流结构与剪切搅拌组件，进气通路沿臂架内部布设，避免外接管路干扰臂段动作，搅拌头的端面设置多孔导流结构，能够将导入的气流初步分割后送入物料，配合周边的剪切齿结构完成气液两相的均质混合。从设计思路来看，整体结构采用落地式支撑布局，底部设置宽幅配重底座，无需额外打膨胀螺栓固定即可保证臂段全伸展状态下的设备稳定性，降低车间安装的施工成本；臂段采用框架式镂空结构，在保证结构刚性的前提下尽可能降低自重，减少关节处的承载负荷，延长铰接部件的使用寿命；所有与物料可能接触的部件均采用圆滑过渡设计，无清洁死角，符合食品加工设备的卫生设计要求。在安装边界方面，设备底座占地面积较小，对车间地面平整度要求不高，臂段完全收拢时整体外廓尺寸紧凑，不会占用过多车间通道空间；臂段最大伸展长度可覆盖常规直径的食品生产料桶，垂直方向调整范围适配不同高度的标准料桶，安装时仅需预留臂段旋转所需的扇形操作空间，无需对现有生产线布局做大幅调整，即可快速接入现有酱料生产工序，适配中小批量食品生产的灵活换产需求。
