手摇式钢珠循环轨道益智机械玩具

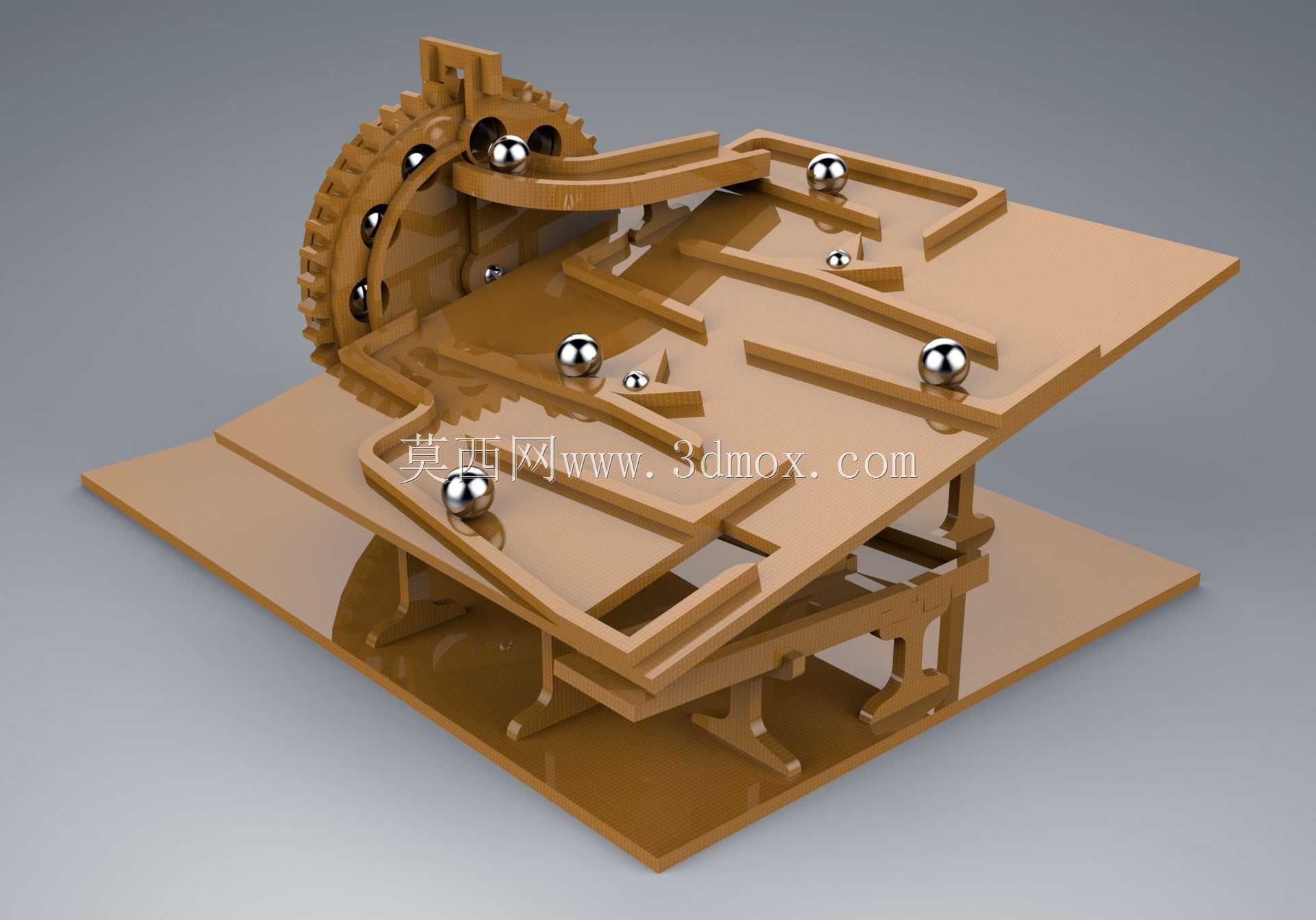

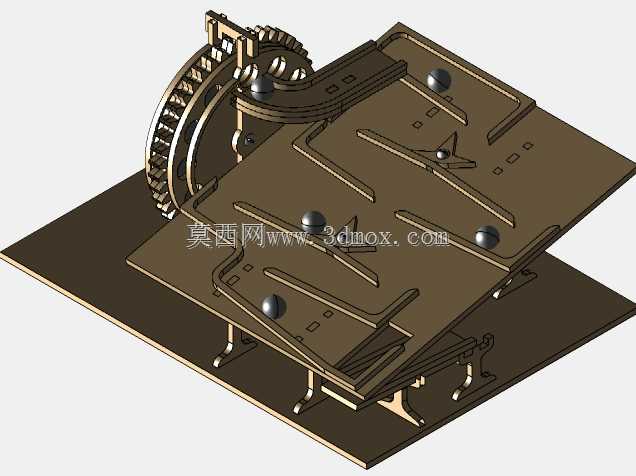

这款手摇驱动的钢珠循环轨道玩具，核心应用场景覆盖青少年机械原理科普教学、桌面创意解压摆件、手工拼装爱好者收藏把玩三大方向，既可以作为中小学科创课程的实操教具，帮助学习者直观理解齿轮传动、重力导向、机械循环的基础逻辑，也能作为办公桌面的趣味互动装置，通过手动操作实现钢珠的循环运转，缓解日常工作的紧绷情绪，同时也适合机械爱好者作为创意结构参考，拓展非标传动结构的设计思路。从实际用途来看，它摒弃了传统电动玩具的电路结构，完全依靠纯机械结构实现功能，使用者转动侧方的齿轮摇柄，即可通过齿轮组的啮合传动带动抬升结构，将落在轨道底部的钢珠逐步输送至轨道最高处，随后钢珠依靠自身重力沿着多层倾斜的导向轨道滑落，过程中会经过不同的弯道、分岔挡块结构，最终回到抬升结构的起始位置，形成完整的循环通路，无需额外供电即可持续运转。在功能特性上，整体结构采用分层堆叠设计，所有轨道槽的宽度与钢珠直径保持0.2mm的单边间隙，既保证钢珠滚动时不会出现卡滞，也避免间隙过大导致钢珠脱轨；侧方的大模数齿轮采用渐开线齿形设计，啮合间隙控制在0.15mm，手动摇转时手感顺滑无卡顿，抬升结构上均匀分布的钢珠承托槽，每次转动可精准承接一颗钢珠向上输送，不会出现多颗钢珠堆叠卡滞的问题；轨道上设置的三角挡块可以引导钢珠切换行进路径，让钢珠的滚动轨迹更具随机性，提升把玩的趣味性。设计思路上，整体遵循纯机械无电路的原则，将复杂的循环输送逻辑拆解为齿轮传动模块、钢珠抬升模块、重力导向轨道模块三个独立单元，每个单元的零件都采用平板拼接结构，既方便通过激光切割或3D打印快速制作零件，也降低了拼装的难度，让没有专业机械基础的使用者也能顺利完成组装；整体结构没有易损的弹性零件，所有运动部件都采用刚性连接，长期使用也不会出现零件疲劳失效的问题。外形尺寸与安装边界方面，整体底座采用正方形平板结构，长宽尺寸控制在200mm以内，整体高度不超过180mm，放置在桌面时仅需要占据A5纸张大小的空间，底部平整无突出结构，不需要额外固定即可稳定放置，摇柄的转动半径为35mm，操作时不会超出底座的边界范围，不会和桌面其他物品产生干涉，所有运动部件都内置在结构框架内部，没有外露的尖锐边角，日常把玩时不会出现磕碰划伤的问题。
