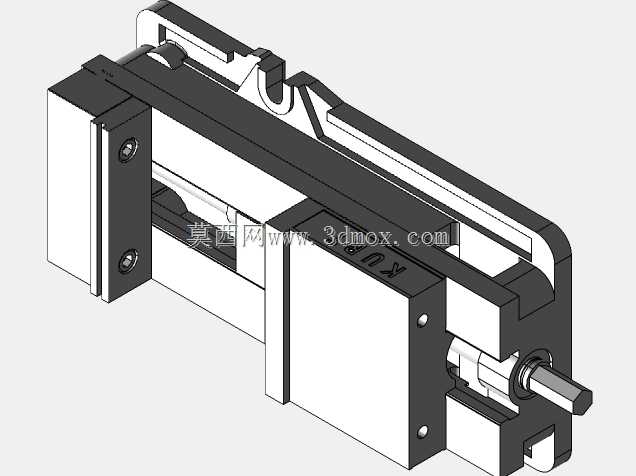

库尔特D688高精度数控机用虎钳结构设计

这款数控虎钳主要面向立式加工中心、数控铣床等金属切削加工场景，是机加工环节中用于工件精准定位与牢固夹持的核心工装部件，在批量零件加工、精密模具型腔加工、异形五金件装夹等作业中都能发挥稳定作用，可适配从普通碳钢、铝合金到硬质合金等多种材质工件的装夹需求，有效降低装夹找正的辅助工时，提升机床实际加工效率。从功能特性来看，该虎钳采用丝杠副驱动的夹紧结构，传动过程顺滑无卡滞，夹紧力输出均匀可控，既可以满足重切削工况下大夹持力的需求，避免工件在铣削、钻削过程中出现位移窜动，也能通过调节夹紧行程适配薄壁类易变形工件的轻夹装夹需求，减少工件装夹变形带来的加工精度超差问题。虎钳的固定钳身与活动钳口均采用高刚性一体式结构设计，导轨配合面经过精密研磨处理，钳口平行度、垂直度公差控制在微米级，能够保证工件装夹后的定位精度，重复装夹定位偏差极小，完全适配数控加工的高精度定位要求。在设计思路上，这款虎钳充分考虑了数控加工场景的实际使用需求，整体结构紧凑无多余外凸部件，可避免加工过程中刀具与钳体发生干涉，预留的多组安装孔位能够适配不同规格机床工作台的T型槽安装间距，无需额外制作过渡转接板即可完成快速安装固定。钳体侧面设计有定位基准面，可配合机床工作台的定位块实现快速找正，大幅缩短装夹准备时间。活动钳身采用加长导轨支撑结构，在全行程张开状态下依然能保持足够的支撑刚性，不会出现钳口上翘的问题，保证大尺寸工件装夹时的夹持稳定性。从安装边界来看，该虎钳的整体长宽尺寸适配常规中小型加工中心的工作台行程范围，闭合状态下总高度较低，可最大化预留刀具的Z向加工行程，适配深腔类零件的加工需求。钳口部位预留了标准软钳口安装槽，用户可根据加工工件的外形自行制作定制化软钳口，实现异形工件的仿形夹持，进一步拓展虎钳的适用场景。整体结构没有易损的复杂传动部件，日常维护仅需定期对丝杠、导轨配合面加注润滑脂即可，长期使用也能保持稳定的夹持精度，非常适合规模化机加工车间的常态化生产使用。
