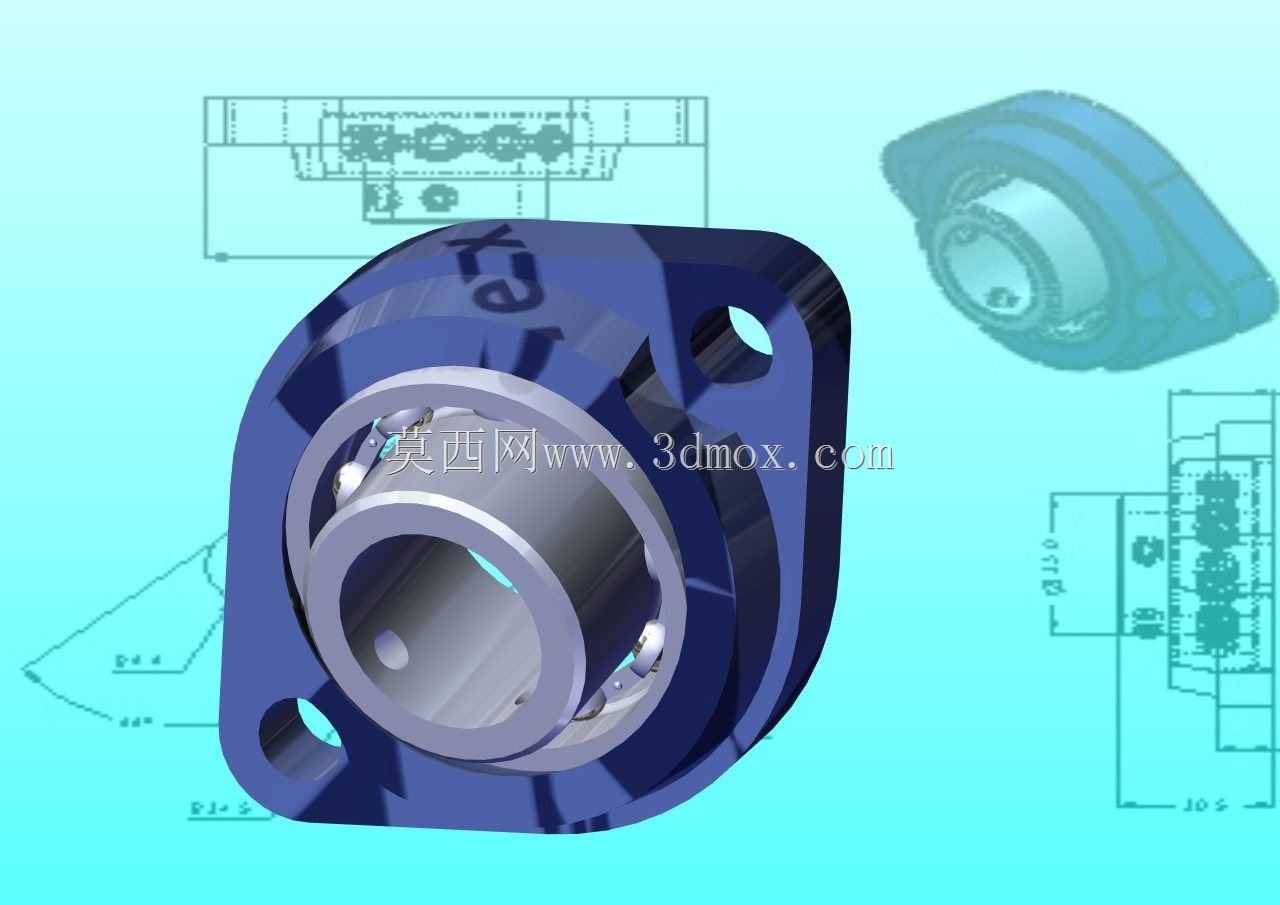

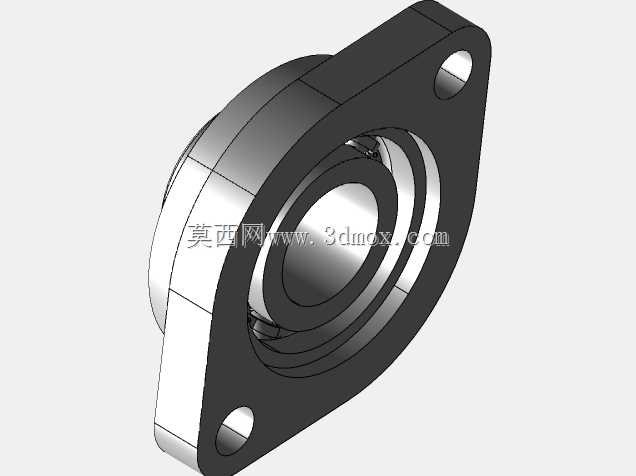

轻型双螺栓菱形法兰轴承内径25mm

这款轻型双螺栓法兰轴承，是轻载传动场景中应用十分广泛的支承类部件，常见于食品输送线、小型包装设备、轻工纺织机械、办公自动化设备以及家用小型机电产品的旋转支承位置，主要作用是为旋转轴提供稳定的径向与少量轴向支承，同时通过自带的法兰安装结构直接固定在设备立板或墙板上，省去额外设计轴承座的加工与装配环节，大幅降低小型设备的结构复杂度与装配成本。

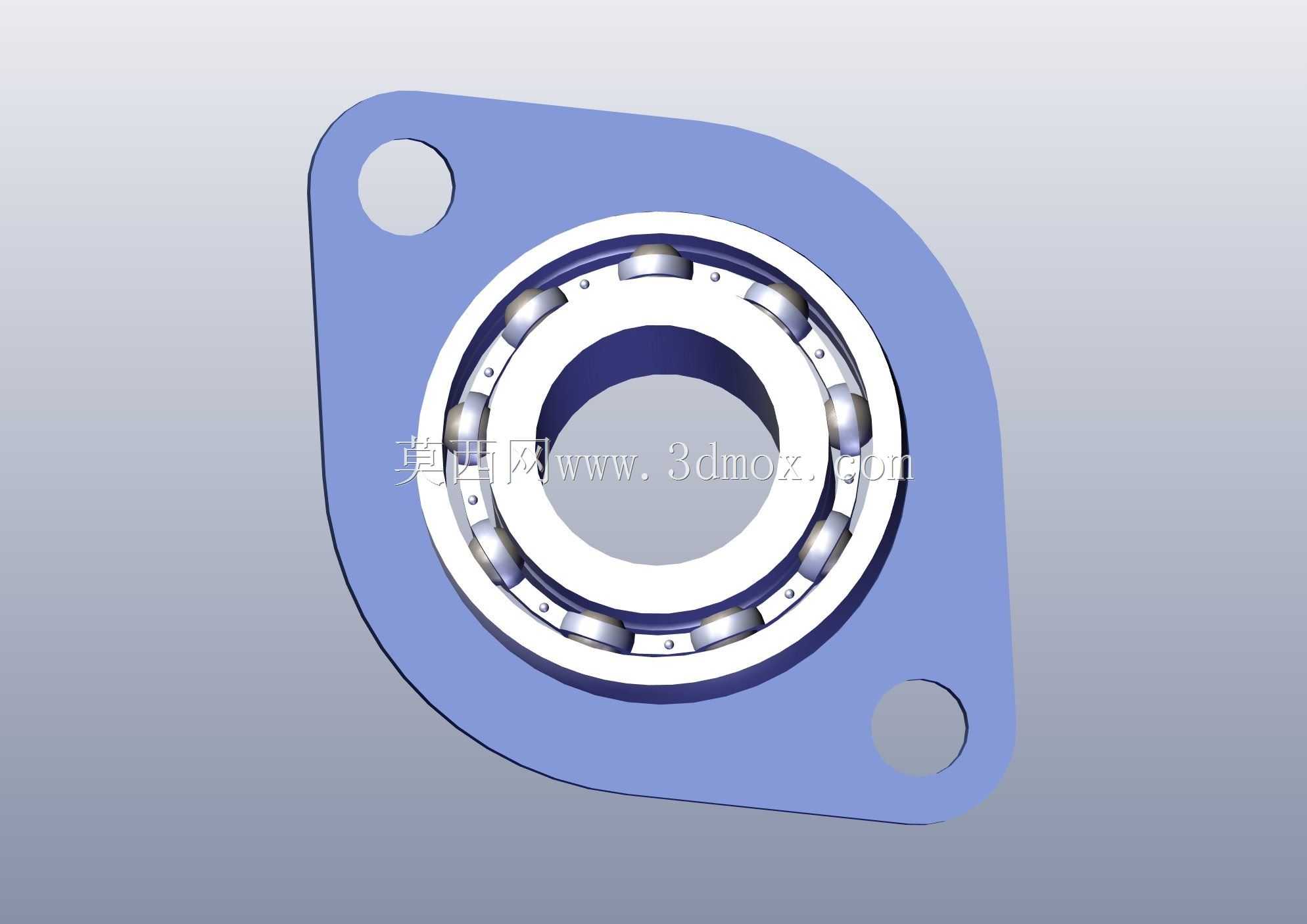

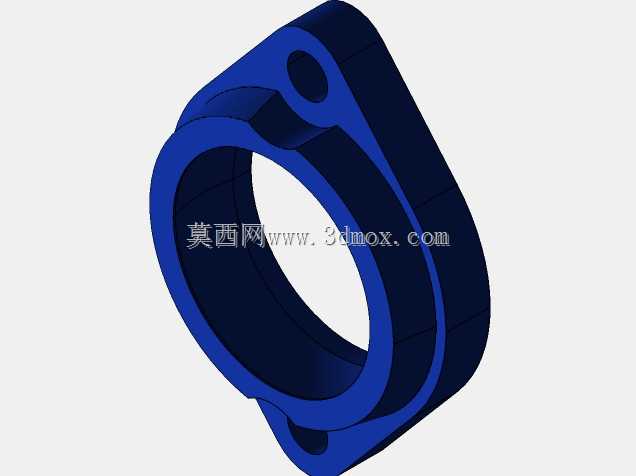

从功能特性来看，这款轴承属于带座外球面轴承的轻型衍生款，轴承内圈与旋转轴配合，内置的滚动体可将轴运转时的滑动摩擦转化为滚动摩擦，有效降低传动过程中的摩擦阻力与运转温升，自带的蓝色法兰座采用一体成型结构，兼具足够的结构强度与轻量化优势，相比传统铸铁四方法兰座重量更轻，适配对设备自重有要求的轻载应用场景。轴承自带的密封结构可阻挡日常环境中的粉尘、碎屑进入轴承滚道内部，同时留存轴承内部的润滑脂，延长日常维护周期，适配多数无强腐蚀、无重载冲击的常规工业作业环境。

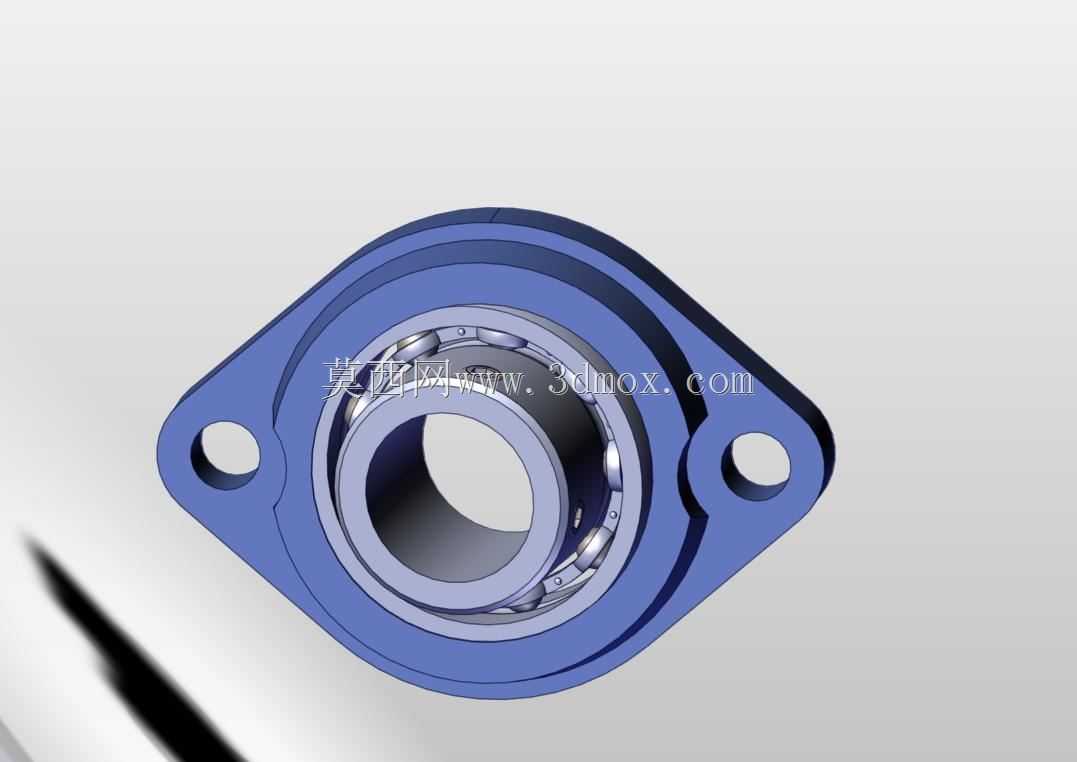

在设计思路上，这款轴承参考成熟的轻型双螺栓法兰轴承结构做了适配优化，整体采用菱形两孔安装布局，相比四孔安装结构占用的安装空间更小，对安装面的平整度要求更低，在狭窄的设备墙板位置也能完成固定。设计时充分考虑了轻载场景的载荷特性，在保证安装座结构强度满足额定载荷要求的前提下，尽可能削减了非受力位置的材料厚度，既控制了部件自重，也降低了生产制造成本。轴承与座体的配合采用精密公差配合，保证轴承在座体内无多余窜动，运转过程中不会出现异响或偏心问题。

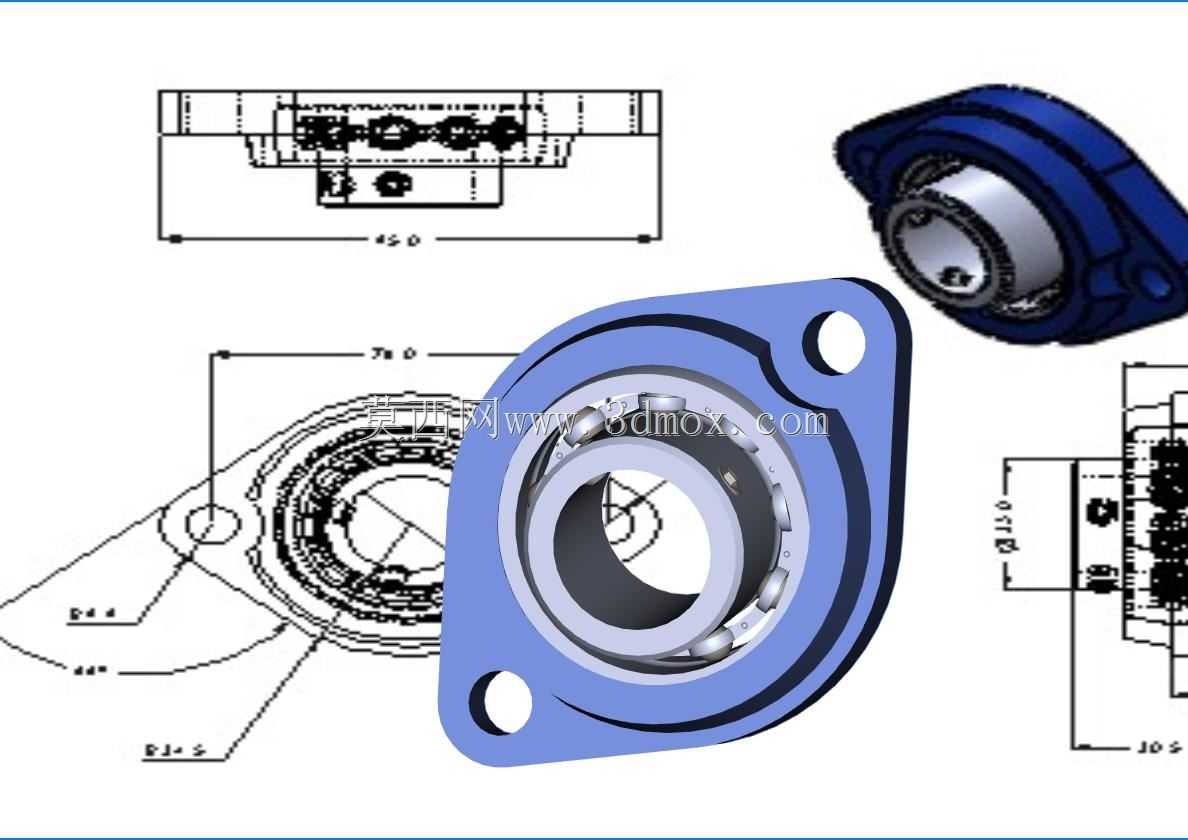

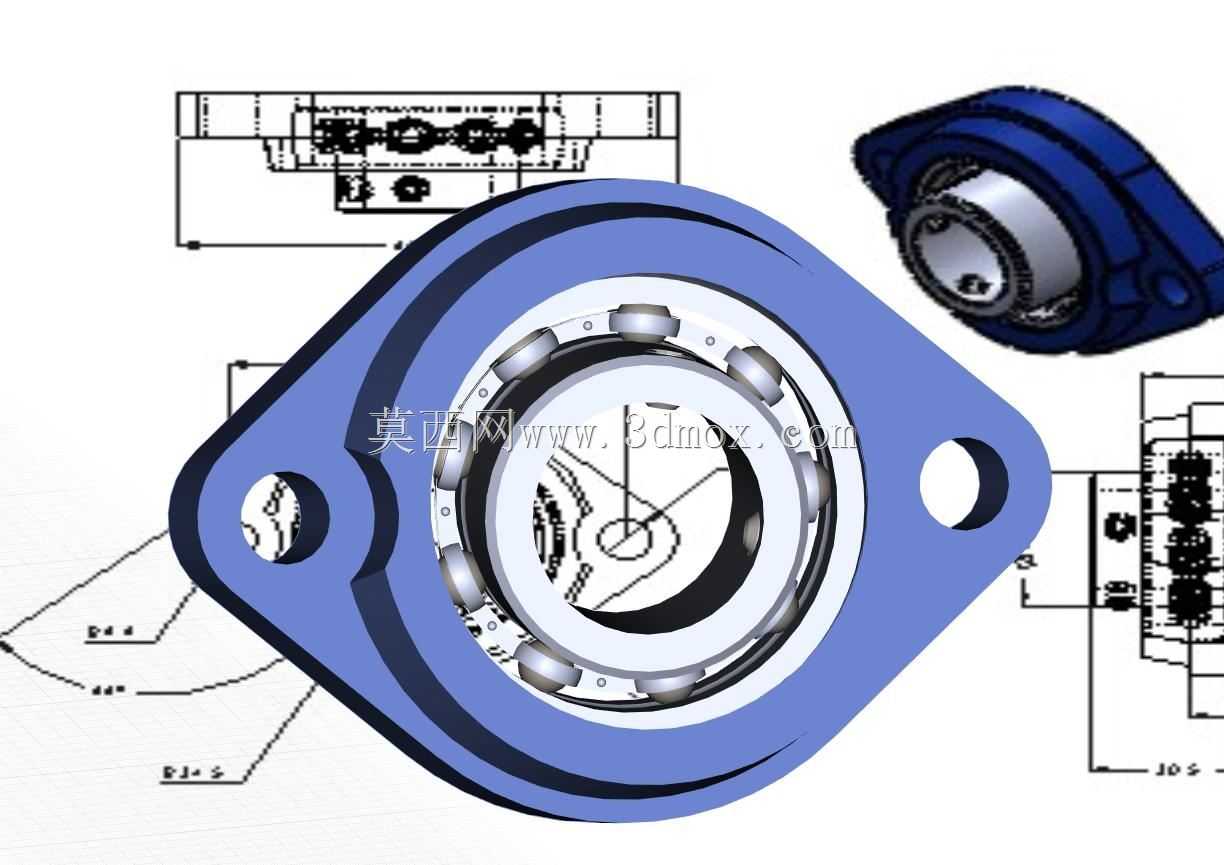

从外形尺寸与安装边界来看，这款轴承的内圈内径为25mm，适配直径25mm的常规光轴安装，两安装孔的中心距为76mm，安装时只需在设备墙板上对应位置加工两个适配螺栓过孔，即可完成轴承的固定，无需额外加工轴承座的沉台或定位止口，安装操作十分便捷。轴承整体的外轮廓最大尺寸适配多数小型设备的安装空间，突出墙板的轴向尺寸较短，不会过多占用设备内部的走线或其他部件布置空间，两安装孔对称分布在轴承中心两侧，受力均匀，长期运转也不会出现安装座松动或变形的问题。
