手摇式起重牵引手动绞车结构设计

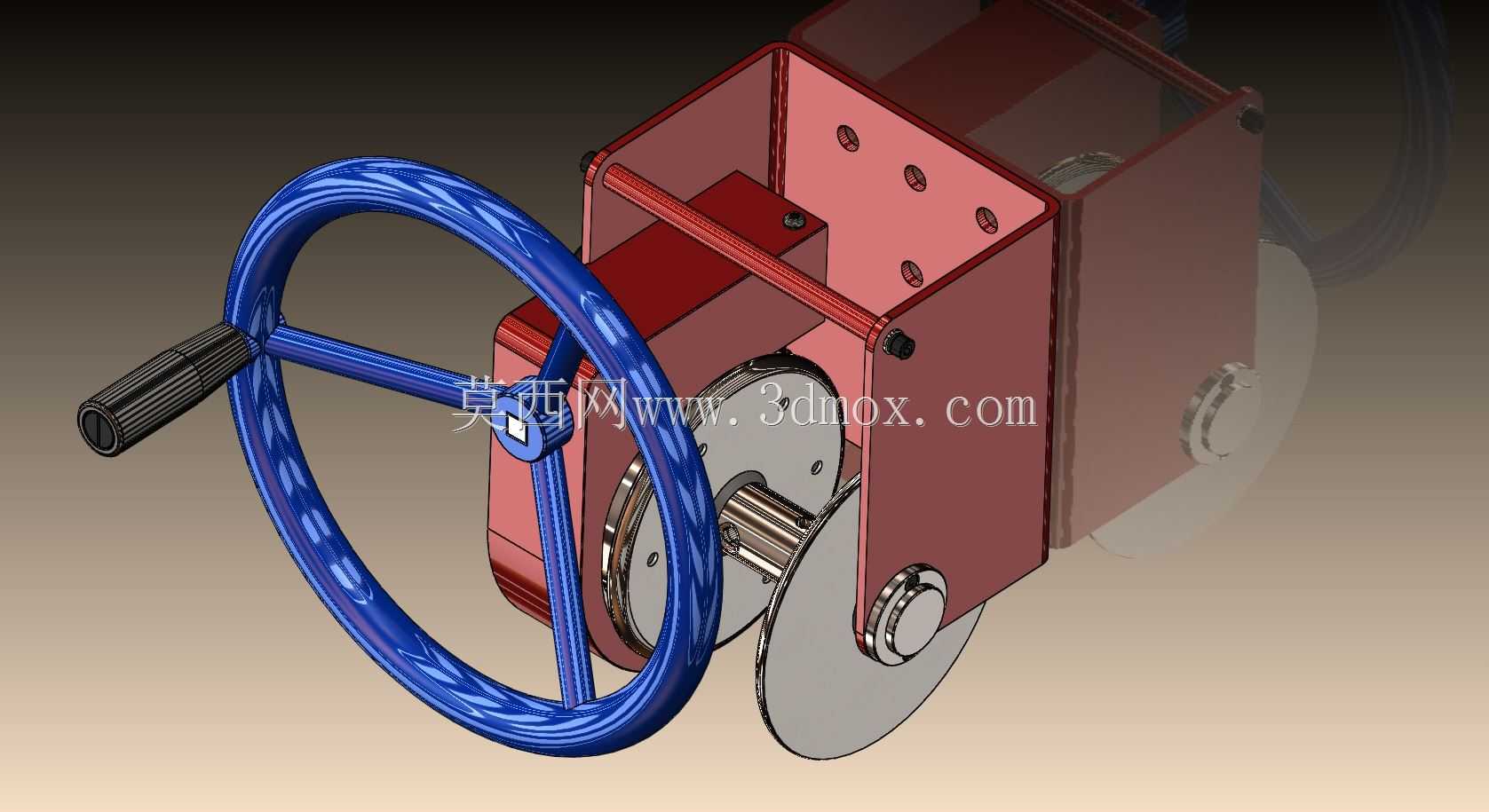

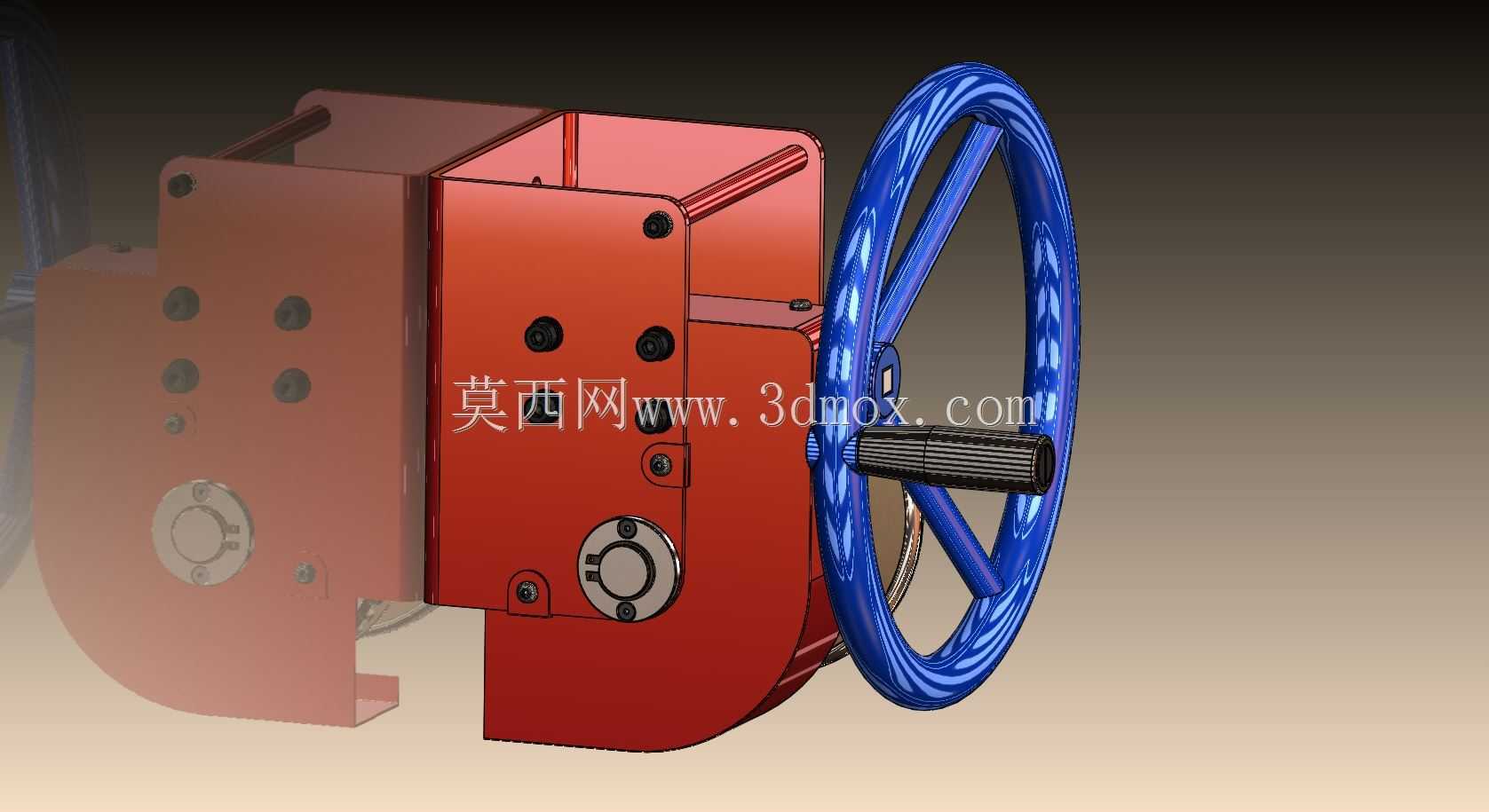

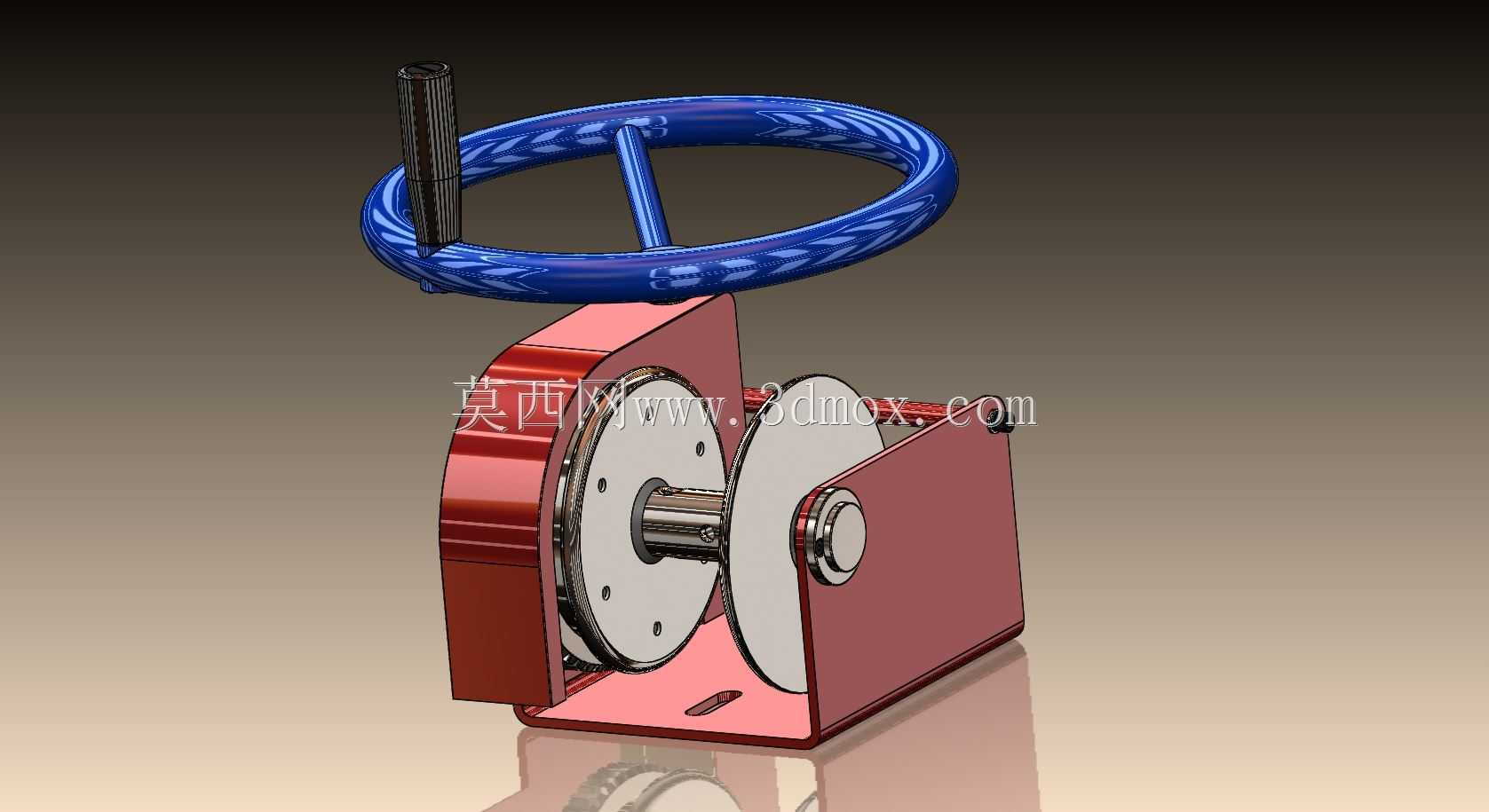

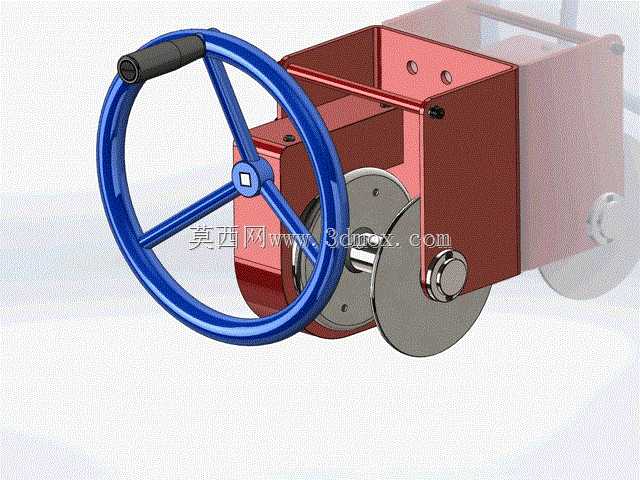

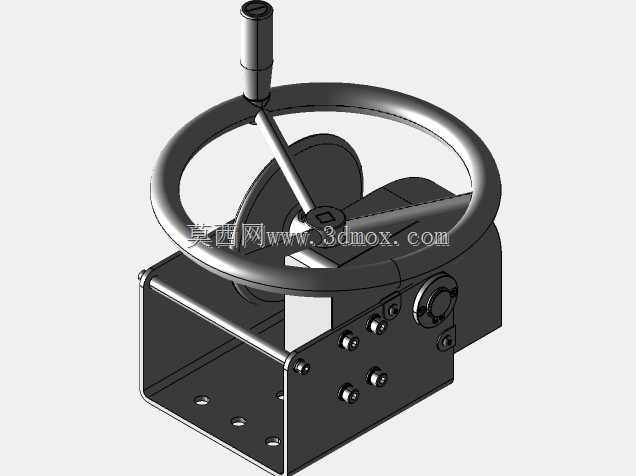

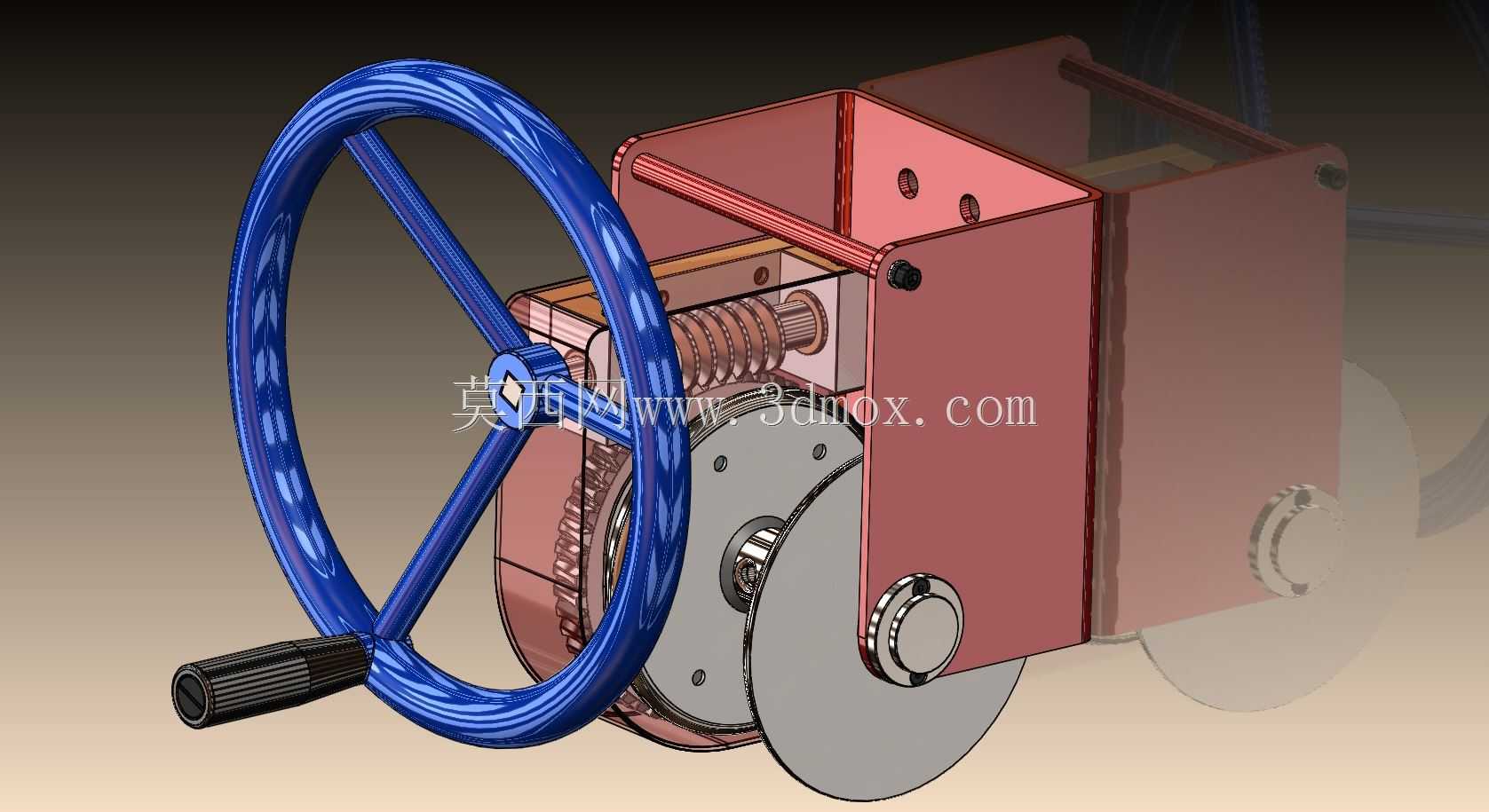

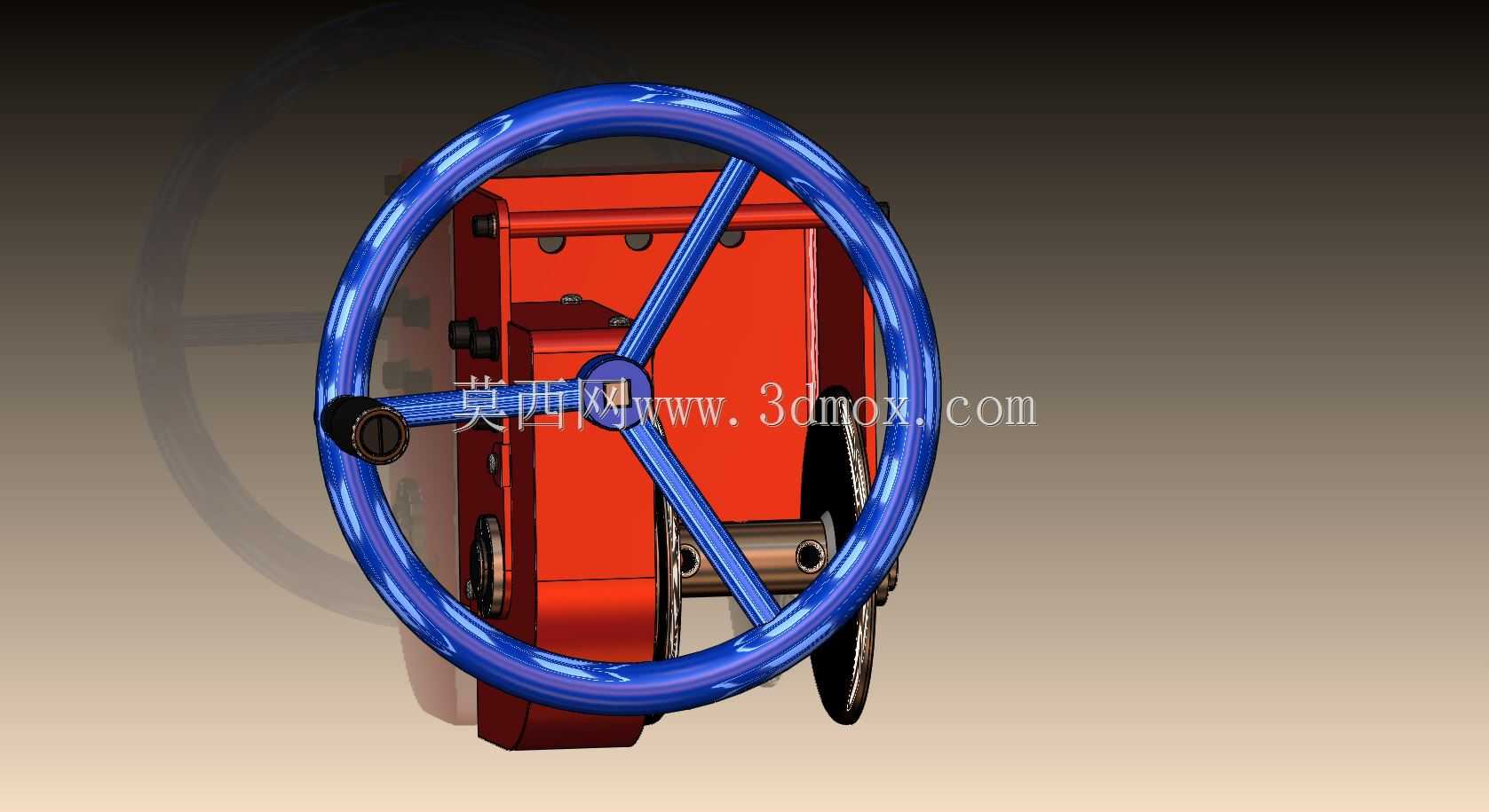

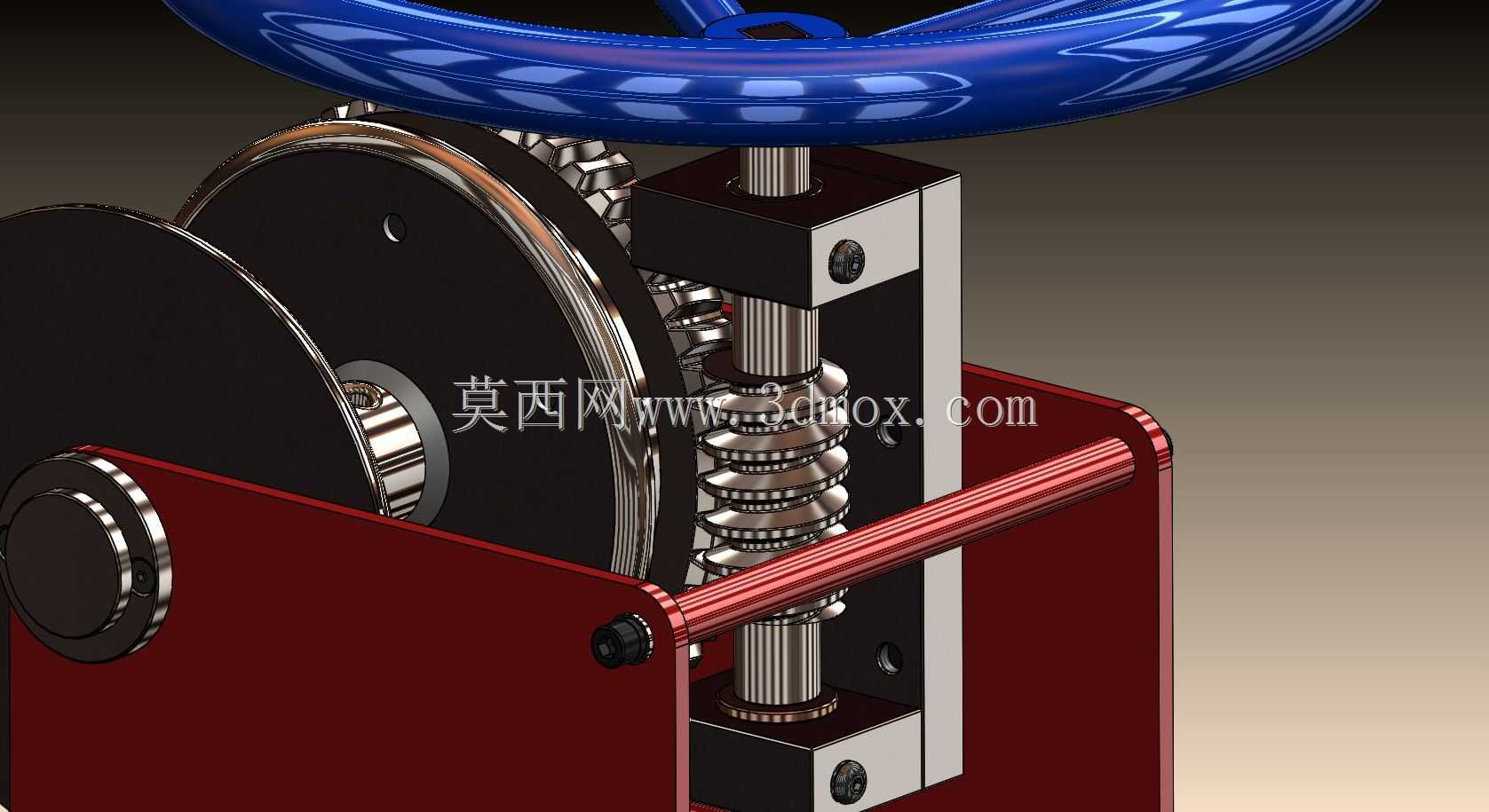

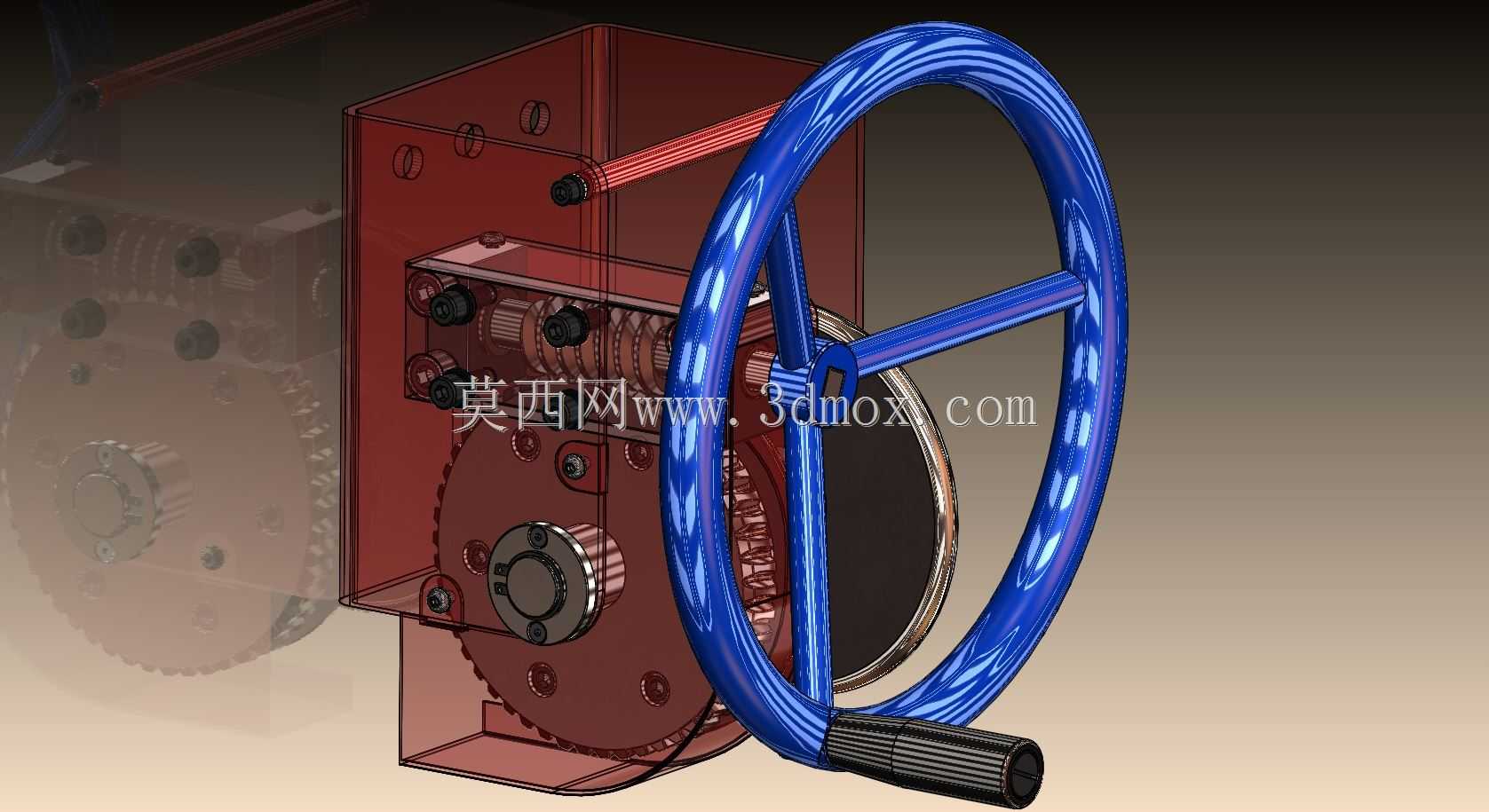

这款手动绞车主要应用于无外接动力源的野外作业场景、小型设备安装工位、轻型货物装卸区域以及船舶甲板系泊、户外救援装备配套、小型仓储货物移位等场景，在供电不便的作业环境下可独立完成牵引、起吊、张紧类作业，无需依赖电力或液压动力源，单人即可操作完成额定负载内的作业任务。设备核心用途是通过人力驱动手轮转动，经内部传动机构放大扭矩后带动卷筒收卷钢丝绳，实现重物的牵引移动、轻型载荷的垂直起吊、缆绳的张紧固定等功能，可适配不同直径的起重钢丝绳，卷筒侧边设置有防脱挡边，避免钢丝绳收放过程中出现脱槽、乱绳问题，保障作业过程的稳定性。从功能特性来看，这款手动绞车采用大直径辐条式手轮设计，握持手柄做了防滑包覆处理，操作时力臂更长，同等输出扭矩下所需的操作力更小，降低作业人员的劳动强度；主体机架采用一体式折弯焊接结构，承载部位做了加厚处理，可承受额定负载下的拉扯力与扭矩，不会出现机架变形问题；传动部位设置有止逆棘爪结构，作业过程中可随时锁止卷筒，防止载荷下坠或牵引回弹，松手即可自动锁止，无需额外操作锁止机构，提升作业安全性。设计思路上，这款绞车优先考虑无动力场景下的操作便捷性与结构可靠性，将传动机构完全内置在机架壳体内部，避免户外作业时灰尘、雨水侵入传动副造成卡滞或磨损，外露的转动轴部位加装了耐磨轴套，降低长期转动的磨损量，延长设备使用寿命；手轮与传动输入轴采用快拆式连接结构，无需工具即可快速装拆手轮，方便设备的收纳与转运，减少存放占用空间。安装边界方面，这款绞车的机架背部预留了两个对称的安装固定孔，可通过螺栓直接固定在钢制支架、设备基座、墙体预埋板等刚性承载面上，安装时需保证固定面的平面度误差不超过两毫米，避免机架安装后产生内应力导致传动卡滞；设备整体外形紧凑，手轮转动半径范围内无其他突出结构，安装时需在手轮外侧预留不小于三百毫米的操作空间，方便作业人员站立操作，卷筒出绳方向需与载荷受力方向保持水平或垂直对齐，避免钢丝绳偏斜磨损挡边。
