林区作业用牵引式原木拖运装置结构设计

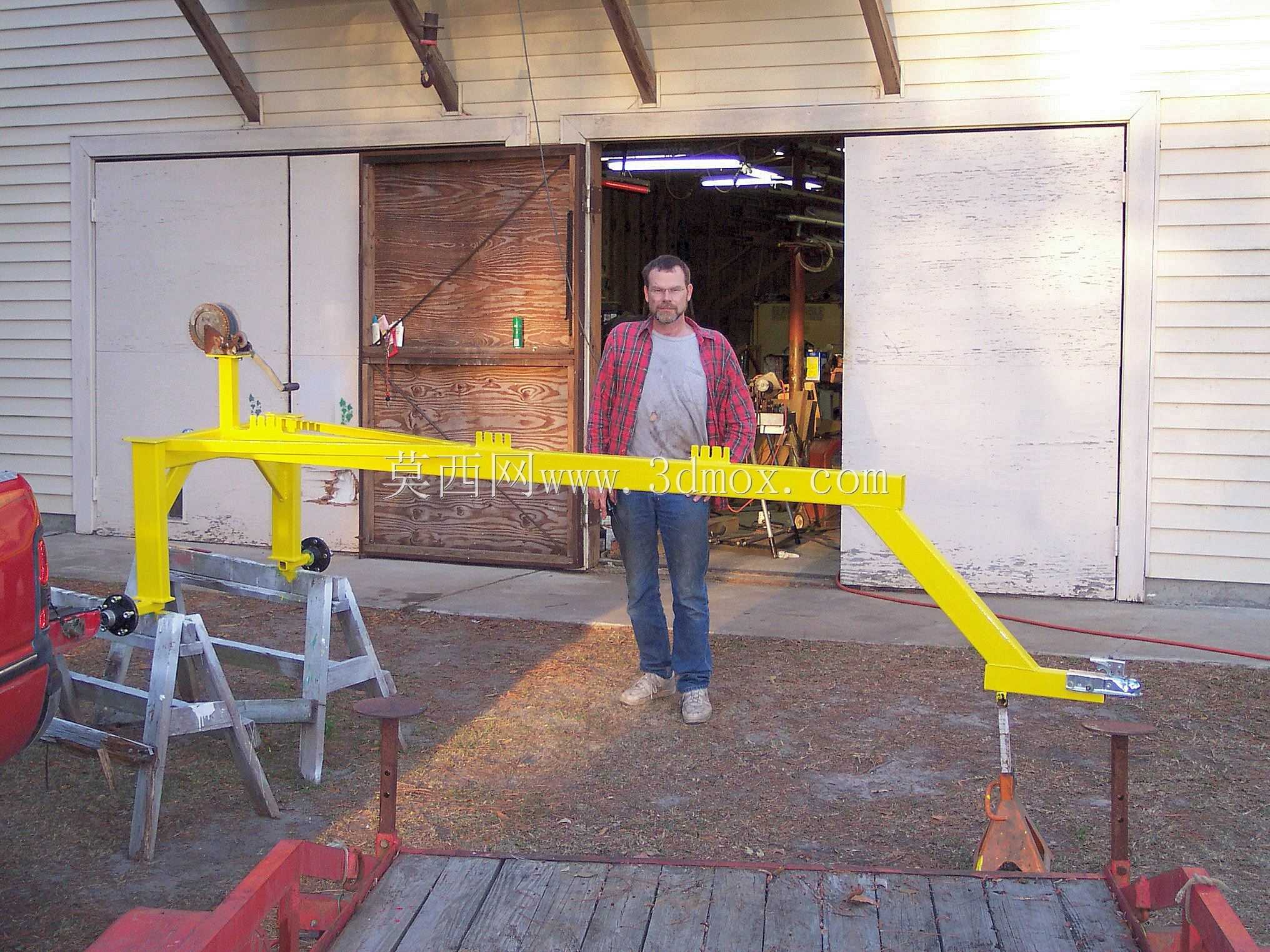

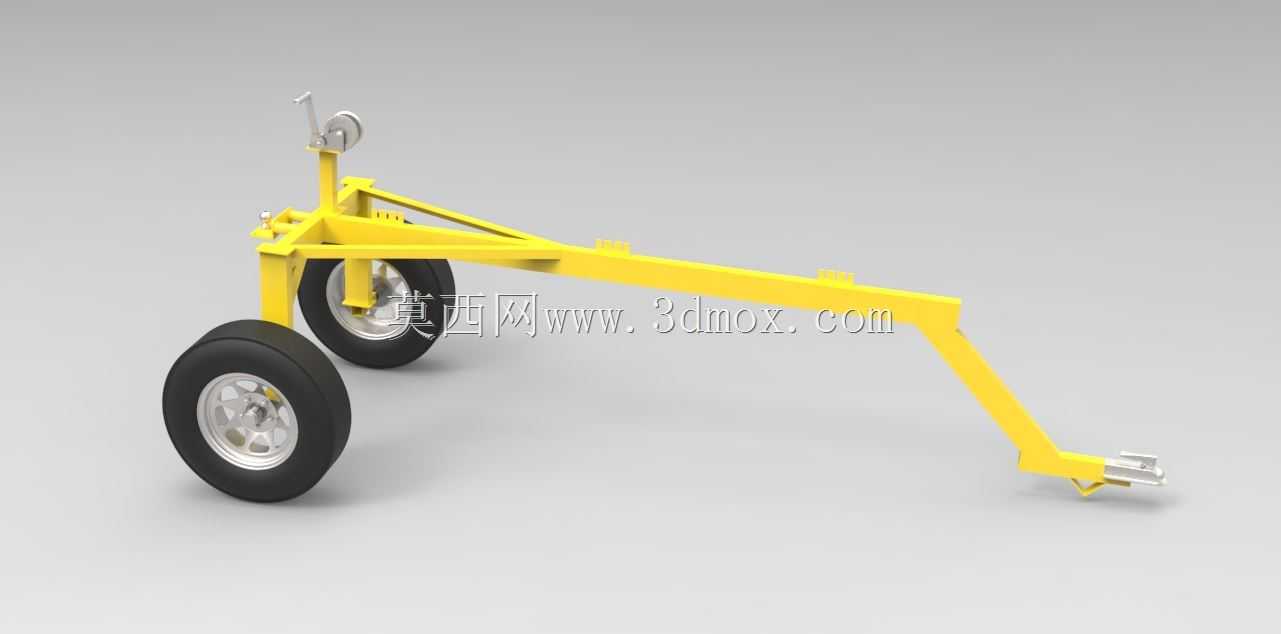

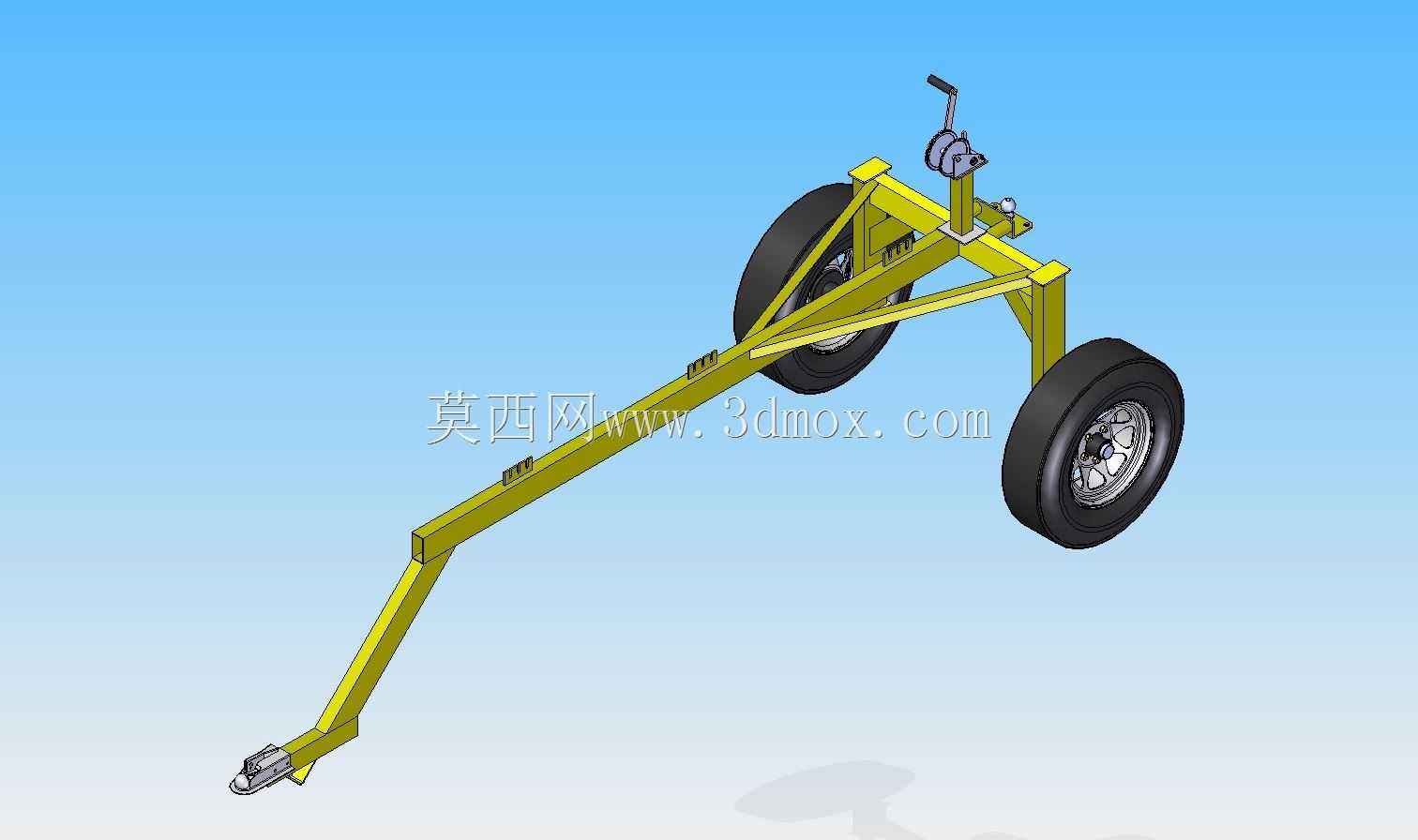

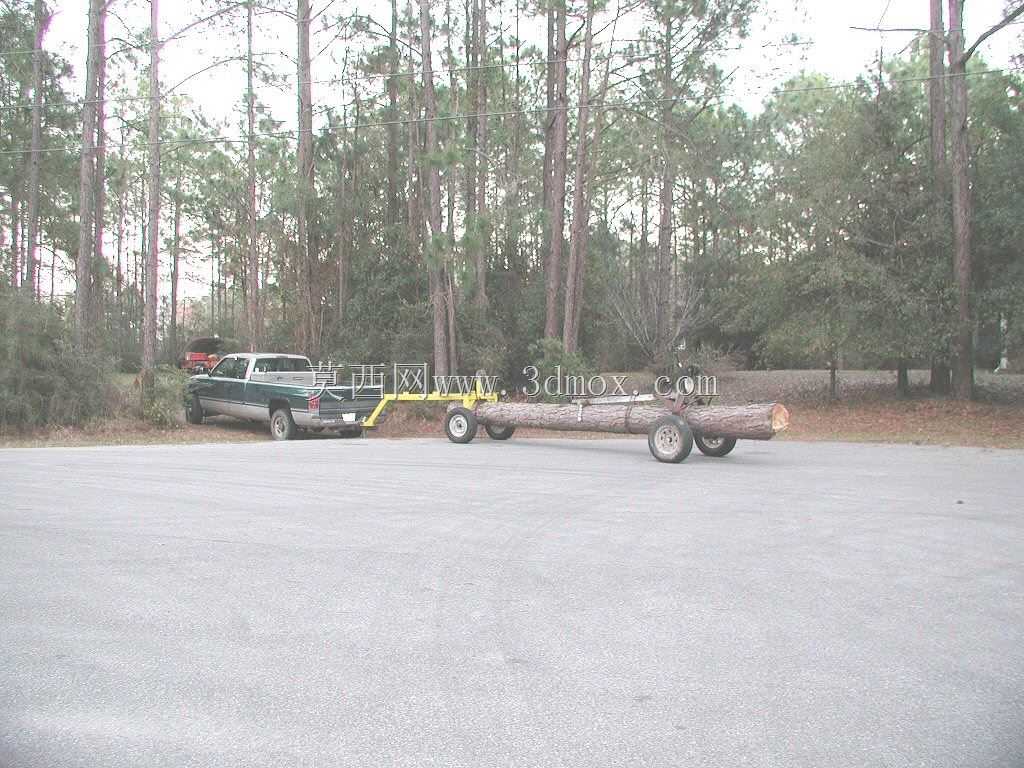

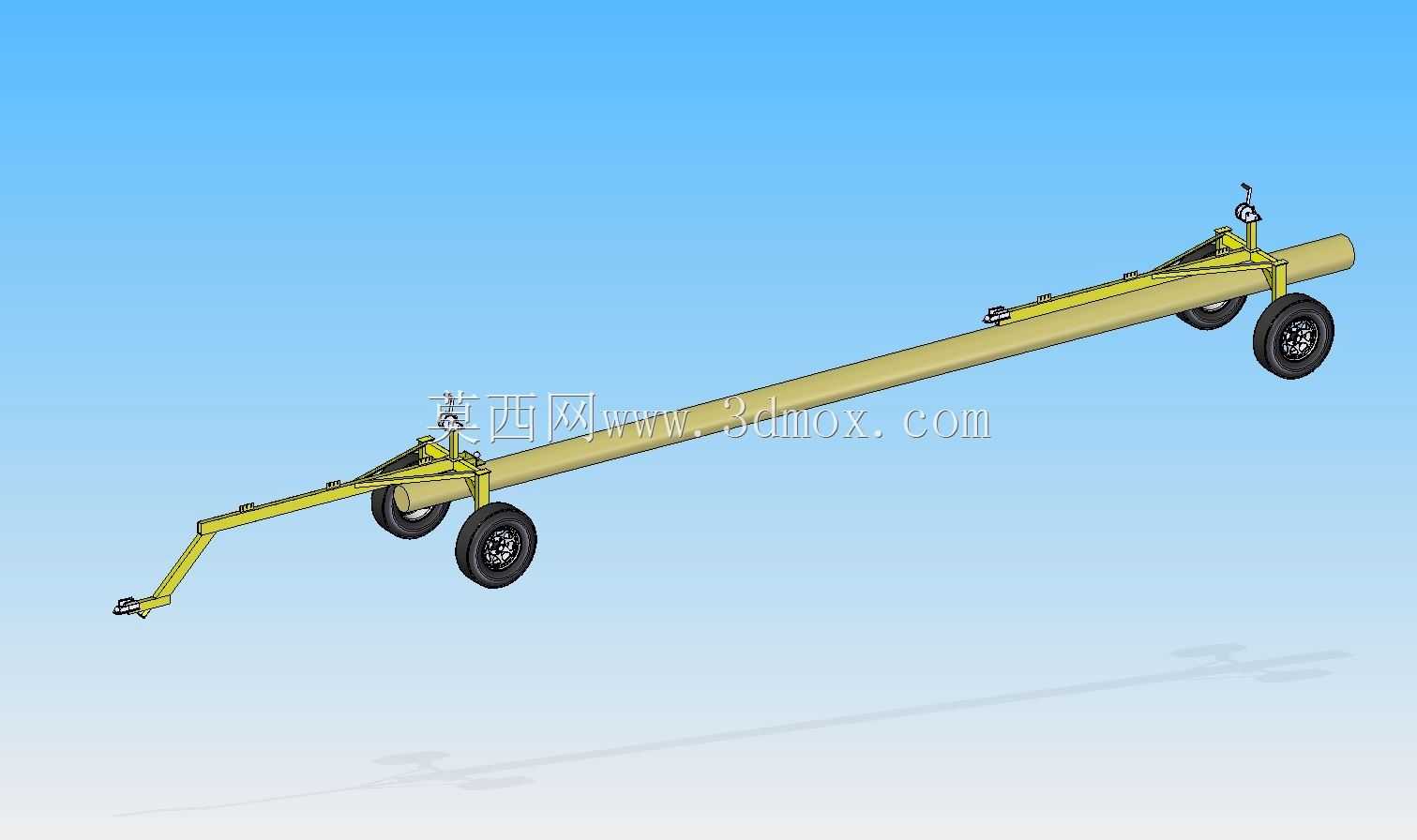

这款牵引式原木拖运装置，主要面向林区木材转运、小型木料场短驳、山地造林木桩运输等场景设计，可适配带有标准球形挂接接口的全地形车、小型农用牵引车，解决窄路、林间小径、低承载力简易桥梁区域的长尺寸木料运输难题，弥补大型运材车辆无法深入林区作业面的短板。从功能设计来看，装置采用单主梁延伸式结构，主梁前段设置双轮行走承载机构，搭配带缓冲的轮组安装座，可在坑洼不平的林间土路行驶时减少颠簸冲击，避免运输过程中原木滑落；主梁末端设置通用型牵引挂接结构，可快速与牵引车辆对接，挂接处预留安全销安装位，防止行驶过程中脱钩；主梁上表面设置多组原木固定点位，可通过绑带、铁链对装载的原木进行多点固定，适配不同直径、不同长度的木料装载需求，既可以运输单根大径级长原木，也可同时装载多根小径级木料或造林用木桩。设计过程中充分考虑林区作业的实际限制，整体采用低重心布局，轮距设置适配林间常见的作业便道宽度，在穿过两侧有林木遮挡的狭窄路径时不会发生刮蹭；针对承载力较低的林间便桥、溪流漫水路面，装置整体自重控制在合理区间，搭配低压充气轮胎，可降低对路面的压强，避免陷车或压损简易路面；结构上尽量减少复杂的异形零部件，多数构件采用标准型材焊接加工，林区作业点具备基本焊接条件即可完成维修与零部件更换，大幅降低设备的运维成本。安装边界方面，牵引挂接点的高度适配主流全地形车、小型牵引车的后挂接位高度，无需额外加装转接构件即可完成对接；轮组的转向角度预留充足，在林间狭窄区域转弯时可获得更小的转弯半径，适配林区蜿蜒曲折的作业道路；主梁的长度设置兼顾装载能力与通过性，既可以满足18英尺规格原木的稳定装载，也可在运输更长尺寸木桩时通过延伸固定件拓展装载长度，同时不会因主梁过长导致在狭窄林地掉头、转向困难。装置前端还设置了手摇式绞盘机构，可在装载原木时通过绞盘将木料拖拽到主梁承载位，无需额外配备吊装设备，单人即可完成原木的装载与固定作业，大幅减少林区作业的人力投入，特别适合小规模林场、个体营林户的日常木料转运作业需求。
