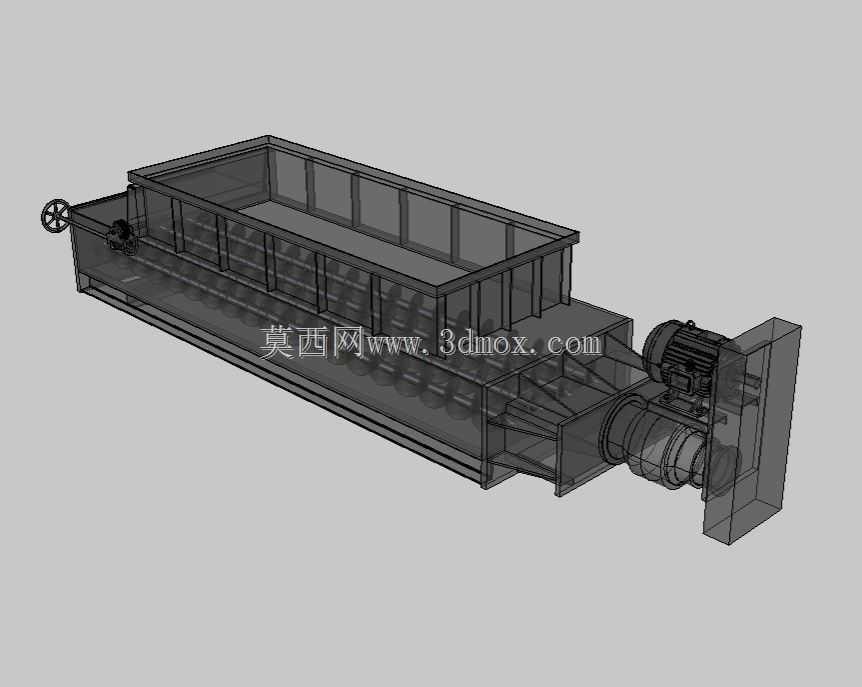

SGL124E无横轴给料器标准料斗结构设计

该无横轴给料器标准料斗主要应用于矿山、煤炭、建材、化工等散状物料处理行业的物料输送与定量给料环节，常布置在料仓出料端与下游输送设备之间，承担散状物料的均匀给料、缓存导流功能，可适配粉状、颗粒状、小块状等多种流动性存在差异的散料，避免物料在料仓出口出现起拱、堵料、下料不均的问题，保障后续输送、筛分、破碎等工序的连续稳定运行。

从功能特性来看，这款无横轴结构的给料料斗取消了传统给料设备横跨料腔的横轴结构，从根源上避免了横轴缠绕物料、卡滞大块物料的故障点，尤其适配含纤维、湿度偏高、易粘结的散料输送场景；料斗内部的螺旋输送组件沿料腔长度方向布置，可将进入料腔的物料沿输送方向均匀推送至出料口，给料量可通过配套驱动端的转速调节实现精准控制，给料过程连续平稳，无脉冲式下料带来的设备冲击问题。料斗上部采用敞口扩边结构，可直接与上方储料仓的出料口对接，扩边的法兰结构可适配多种规格的料仓出口，降低现场安装对接的改造成本；料斗下部的收料槽与螺旋组件紧密贴合，避免物料撒漏，同时槽体设置有可开启的检修侧板，日常维护时无需整体拆解设备，即可快速清理残留物料、检查螺旋叶片磨损情况。

设计过程中，首先围绕散料的流动特性确定料斗的倾角参数，料斗侧壁的倾斜角度大于常见散料的安息角，保障物料可依靠自重顺利滑入螺旋输送腔，不会在侧壁积料；无横轴的结构设计在保证料腔整体刚度的前提下，最大化拓展了料腔的有效通流面积，同等外形尺寸下通流能力较传统有横轴给料斗提升近两成。螺旋叶片采用等螺距设计，推送过程中物料不会出现挤压结团的问题，叶片边缘与料槽内壁预留合理间隙，既避免叶片刮蹭槽体产生异响与磨损，又不会因间隙过大导致细料残留卡滞。

外形尺寸与安装边界方面，该料斗整体为长条形卧式结构，长度方向适配常规给料工位的布置需求，宽度方向可匹配常见皮带输送机的接料宽度，设备整体重心偏低，安装时仅需通过底部的安装支座固定在混凝土基础或钢架平台上即可，无需额外搭建复杂的支撑结构；驱动端布置在料斗的出料侧，与螺旋轴直连传动，传动效率高，驱动端的安装位置预留了足够的检修空间，方便后期更换密封件、维护驱动组件；进料口的法兰尺寸、出料口的离地高度均按照行业通用安装标准设计，可直接替换同规格的传统给料料斗，无需对上下游设备做大规模调整，现场适配性强。料斗整体采用钢结构焊接成型，外部设置有加强筋提升结构刚度，可承受上方料仓传递的物料静压力，长期满载运行也不会出现结构变形问题。
