带在线打印工位的皮带式物料输送装置

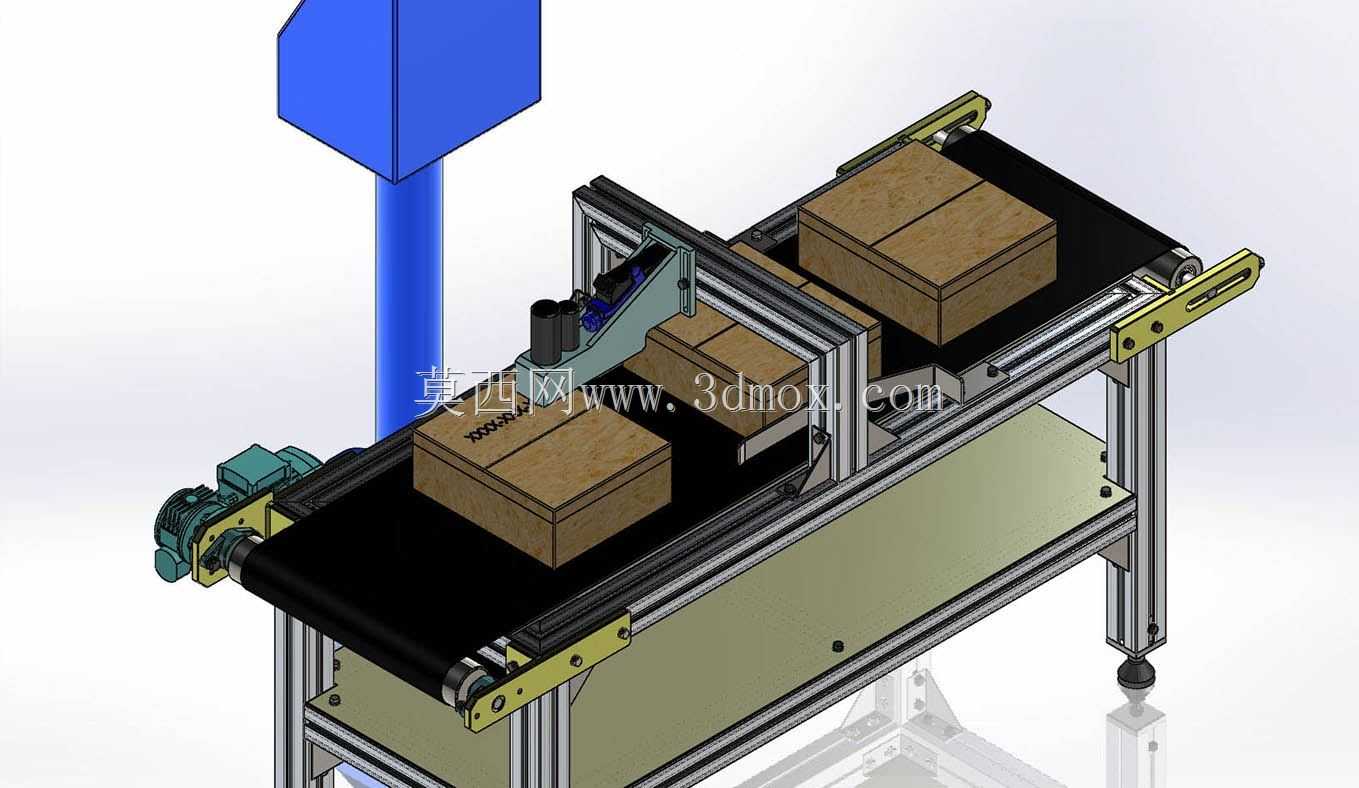

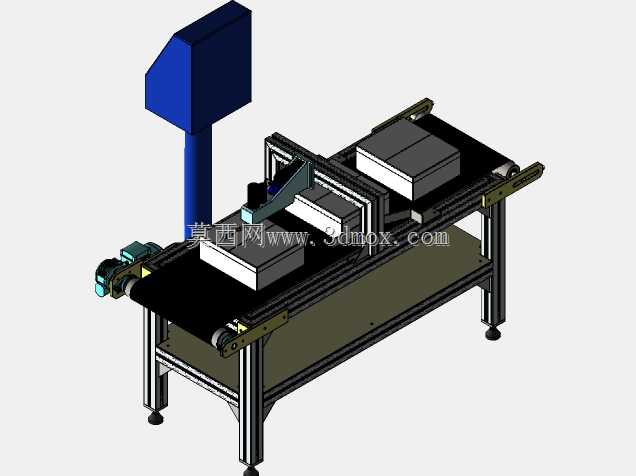

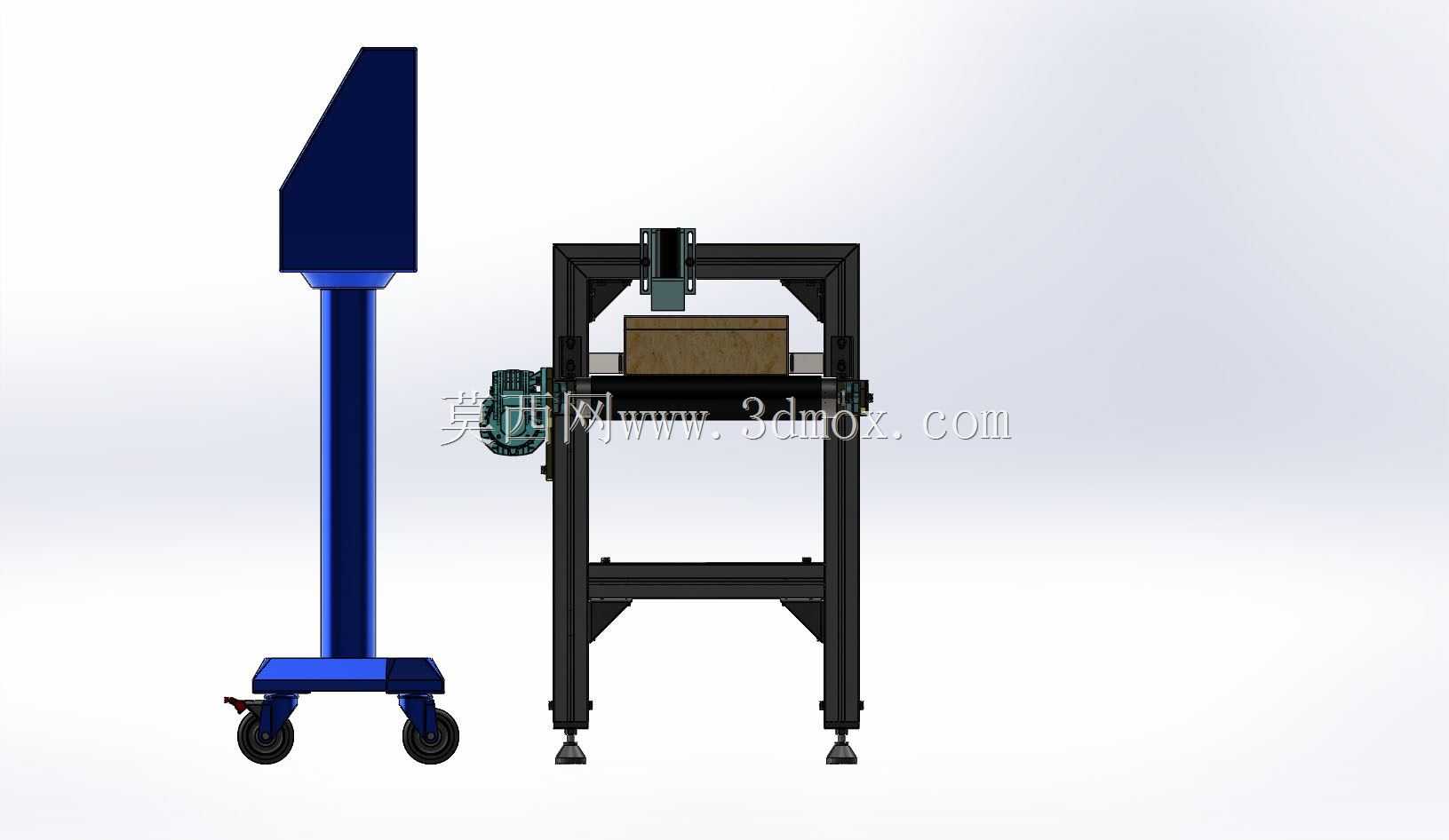

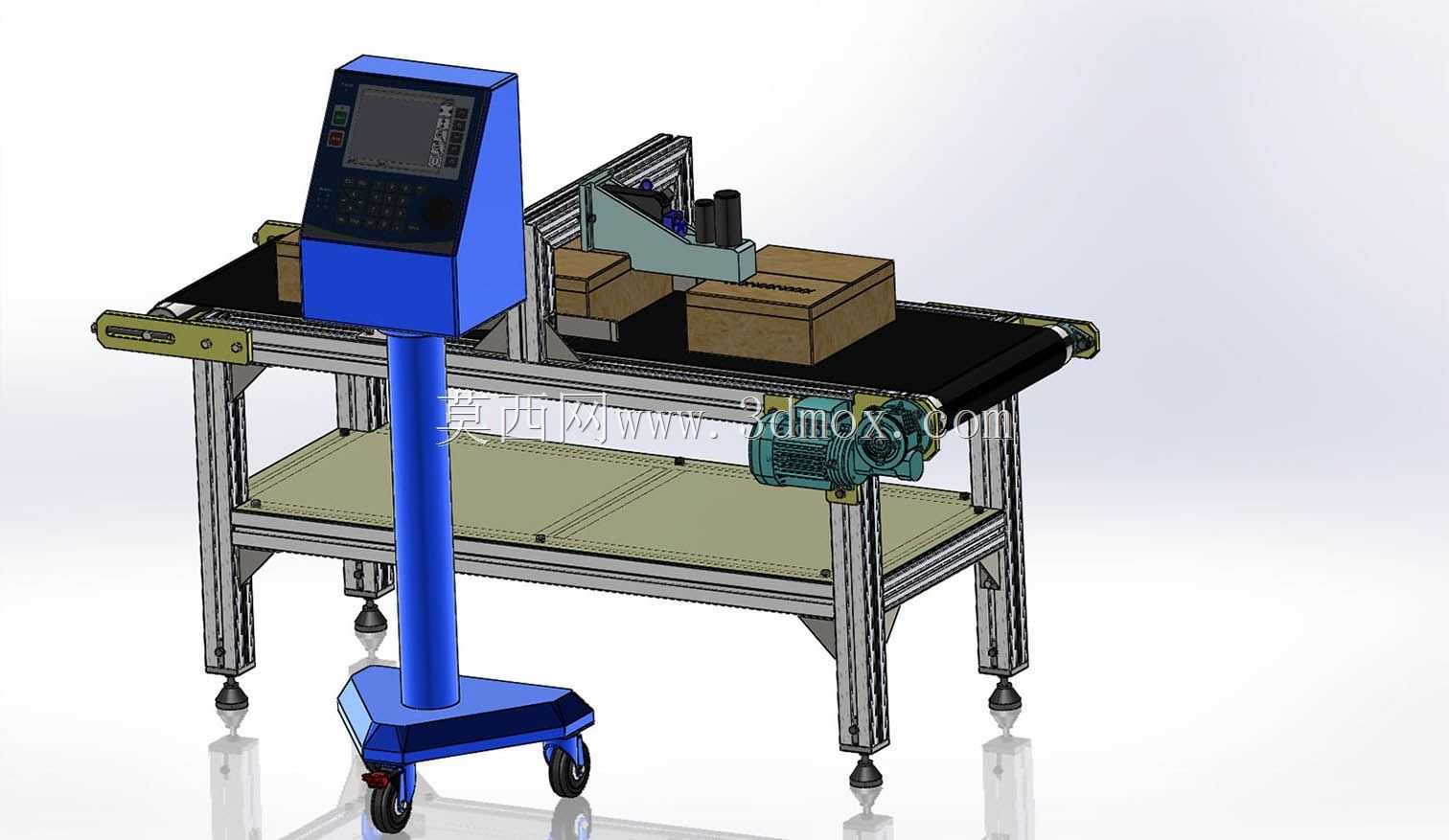

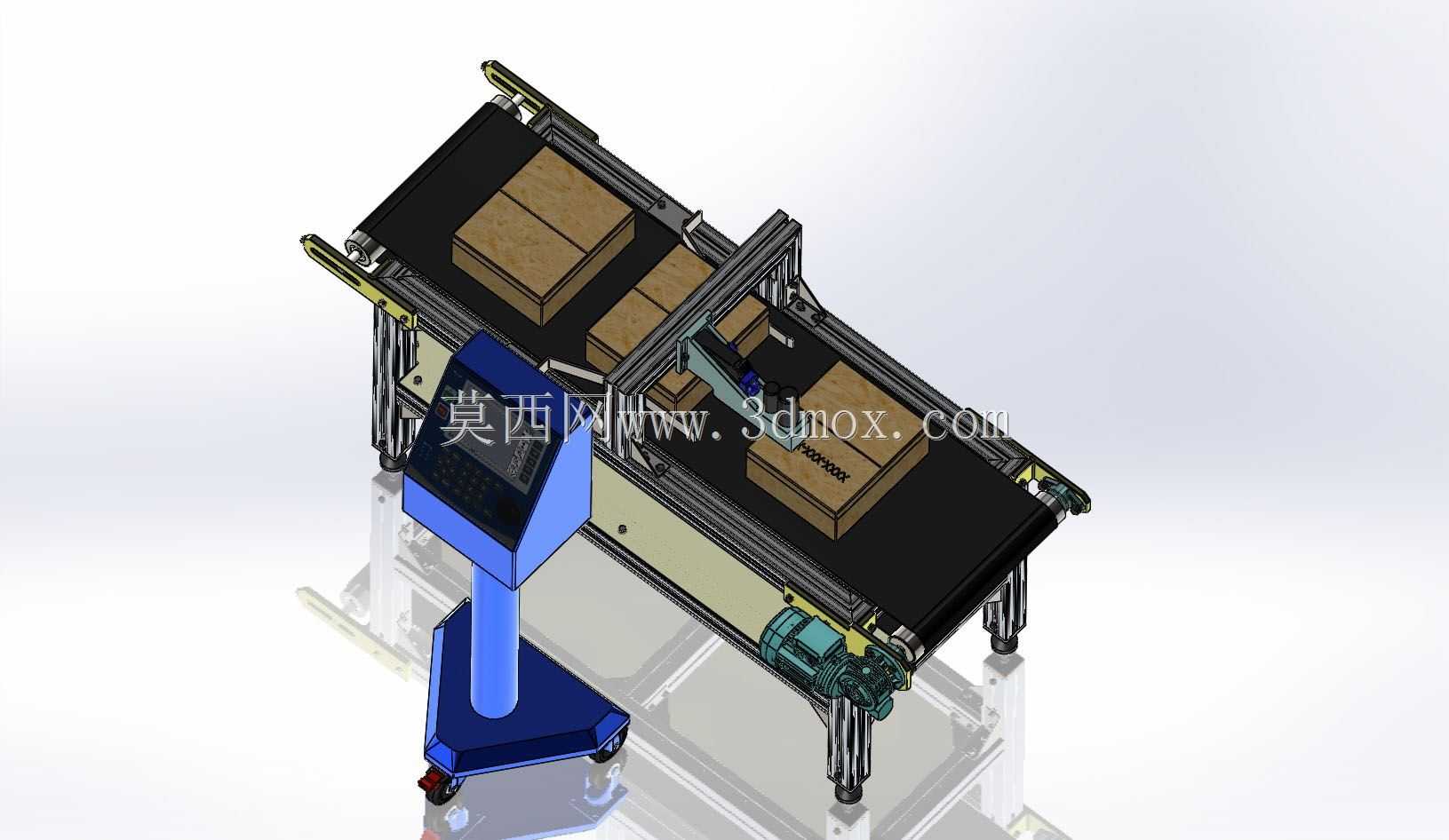

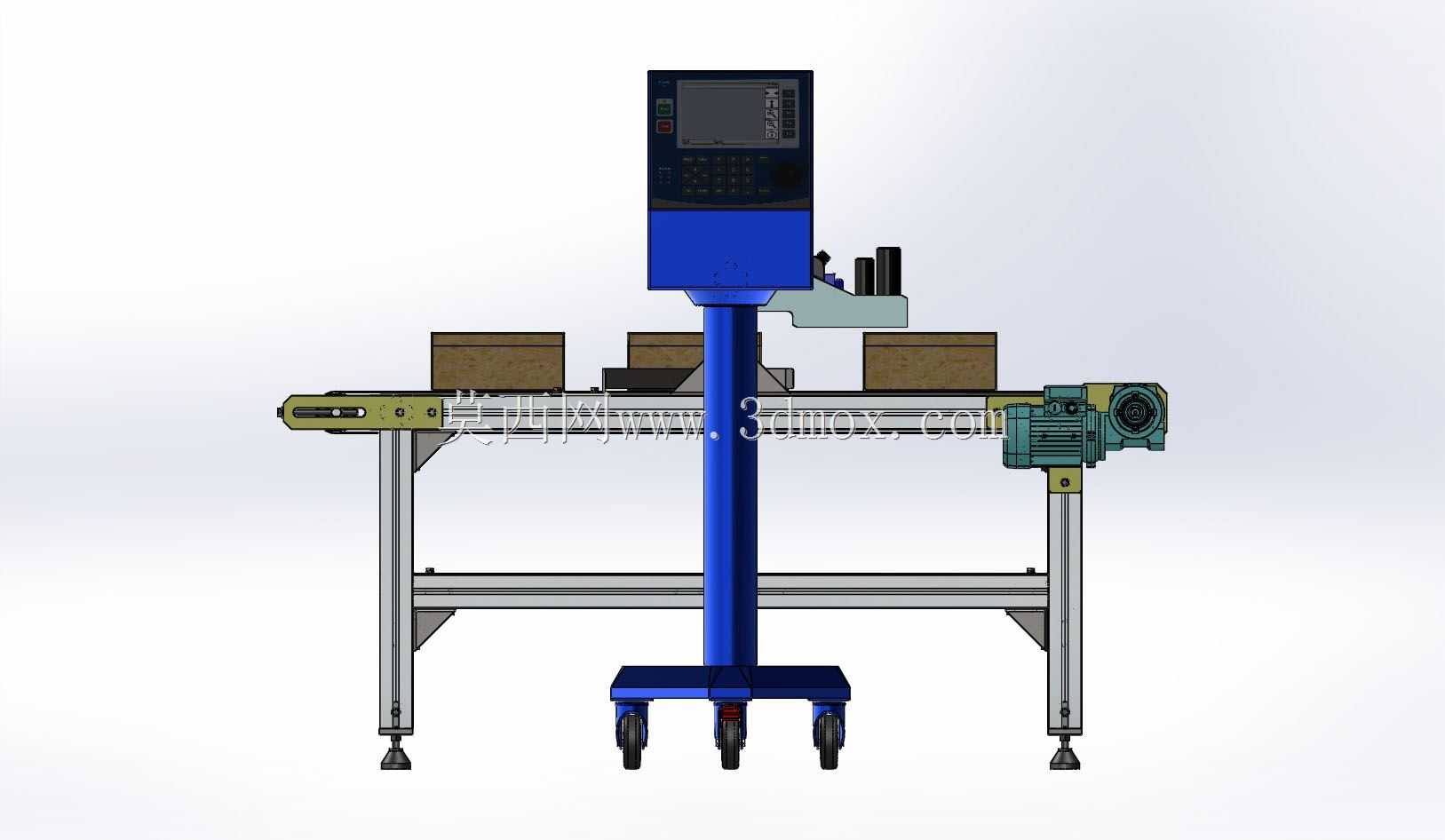

该带打印工位的皮带输送装置主要面向离散制造业生产末端、仓储分拣、电商打包等场景设计，可直接嵌入现有包装产线、分拣流水线作为工位段使用，无需对原有产线做大规模改造即可实现物料输送与在线信息打印的一体化作业，解决传统产线中输送与打印工位分离、物料转运耗时、标识错贴漏贴的痛点。设备核心用途是在纸箱、包装盒等规整硬质物料沿皮带平稳输送的过程中，同步完成批次信息、溯源码、物流面单等内容的打印作业，打印完成后物料可直接进入后续封箱、分拣、码垛环节，大幅缩减单工位作业时长，提升产线整体流转效率。从功能特性来看，设备采用黑色防滑平皮带作为输送载体，皮带下方设置密集承托托板，避免较重纸箱输送过程中出现皮带下凹、走偏问题；驱动端采用侧装式减速电机直连驱动辊，传动结构紧凑，运行噪音低，输送速度可根据前端产线节拍灵活调整，适配不同生产节奏的作业需求。打印工位集成在输送段中部，采用立式可移动支架搭载打印控制终端，支架底部设置带刹车万向轮与可调支撑脚，既可以根据不同规格物料的打印位置需求灵活调整终端的横向、纵向位置，也可以在位置确定后锁紧固定，避免作业过程中出现移位；控制终端集成操作屏与按键区，可直接对接产线MES系统获取打印数据，无需人工重复录入信息，降低人工操作失误率。设计思路上采用模块化拆分逻辑，将输送机架、驱动单元、打印终端支架三个模块做独立设计，各模块之间通过标准紧固件连接，现场安装时无需复杂焊接作业，仅需按照装配指引对齐连接位即可完成组装，后期维护时可单独拆解故障模块进行更换，无需整台设备停机拆解。机架采用工业铝型材搭配金属钣金件搭建，下层设置置物层板，可临时存放备用打印耗材、维护工具，减少现场工具摆放杂乱的问题；机架底部配置可调脚杯，可根据现场地面平整度调整机架水平度，避免皮带因机架倾斜出现跑偏、物料滑落问题。安装边界方面，设备整体长度适配常规单人工位的作业范围，宽度可覆盖市面上主流规格的电商快递箱、工业产品包装箱的输送需求，立式打印终端的最高高度符合成人站立操作的舒适视角范围，安装时仅需预留设备本体尺寸外两侧各300mm的维护空间、终端侧预留500mm的操作空间即可，无需额外占用过大的车间面积，既适合大型自动化产线的长距离输送段嵌入，也适合小型加工厂、电商仓库作为独立的打包输送打印工位使用。
