立式多接口ASME标准承压罐体结构

该承压罐体主要应用于石油炼化、精细化工、生物医药生产等存在带压介质处理需求的工业场景，可作为物料反应暂存、气液分离、介质缓冲的核心承载设备，适配常压到中压等级的流体、半流体类工业介质存储与工艺处理环节，在连续化生产管线中可承担稳压、分流、杂质沉降分离的实际作用，能有效缓冲管线内的介质压力波动，避免上游压力骤变对下游精密生产设备造成冲击损伤。

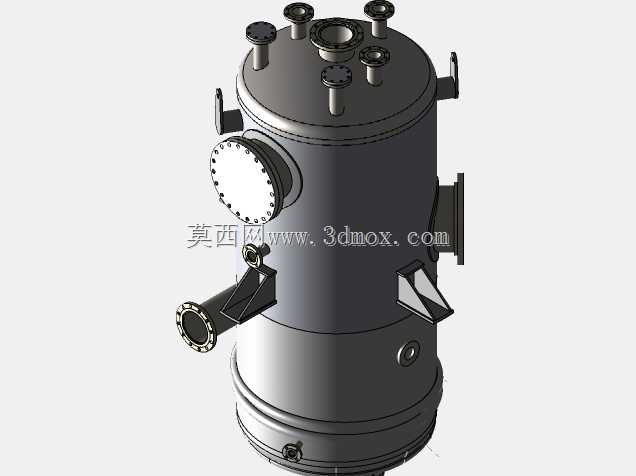

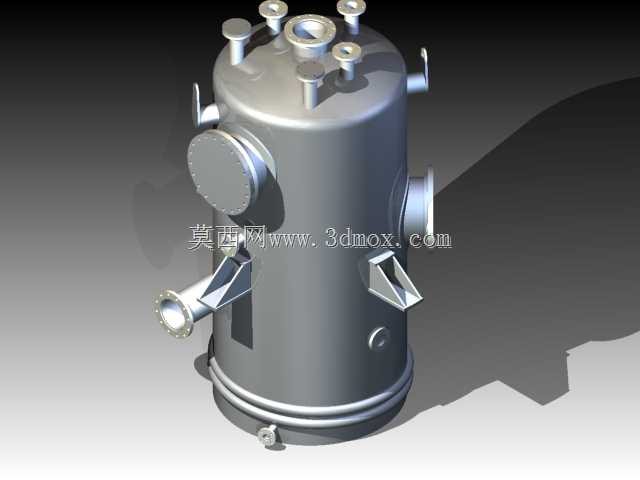

罐体整体采用立式圆柱结构设计，底部设置圆弧过渡的标准封头，搭配三处均匀分布的支脚结构，可直接通过地脚螺栓固定在混凝土承重基础上，安装时无需额外搭建大型支撑钢架，能有效节省车间内的安装占地空间；罐体顶部根据工艺需求布置了多组不同通径的接口，分别适配介质进料、排气、压力检测、安全泄放、仪表安装等不同功能需求，侧部设置大口径快开人孔结构，方便运维人员进入罐体内部开展定期检修、内壁清洁与附件更换作业，侧下方的斜向出料接口搭配导流支撑结构，可减少高粘度介质出料时的残留堆积，降低介质挂壁带来的物料损耗与清洁难度。

设计过程中严格遵循ASME压力容器相关规范要求，筒体壁厚经过严谨的承压强度校核，所有接口的焊接位置均做了圆弧过渡处理，避免应力集中带来的长期使用疲劳损伤；罐体底部封头处设置了低位排污接口，可在设备停机维护时彻底排净罐内残留的介质与沉积杂质，侧部的对称吊耳结构可满足设备整体吊装转运的受力需求，避免吊装过程中罐体出现变形。从安装边界来看，该罐体的整体径向尺寸适配常规工业车间的门洞宽度，顶部接口的排布预留了足够的阀门、仪表安装操作空间，侧部人孔的开启方向避开了管线排布的常规区域，运维人员无需拆除周边管线即可完成人孔的开启操作，整体结构兼顾了承压安全性、工艺适配性与后期运维的便捷性，可直接对接标准化的工业生产管线系统。
