弹性材料一体式3D打印铰链结构设计

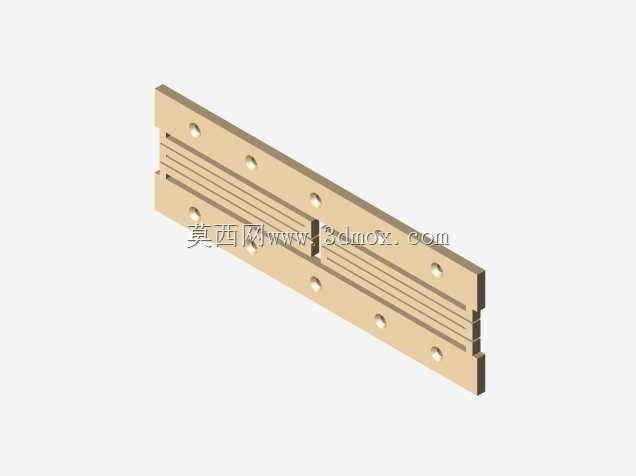

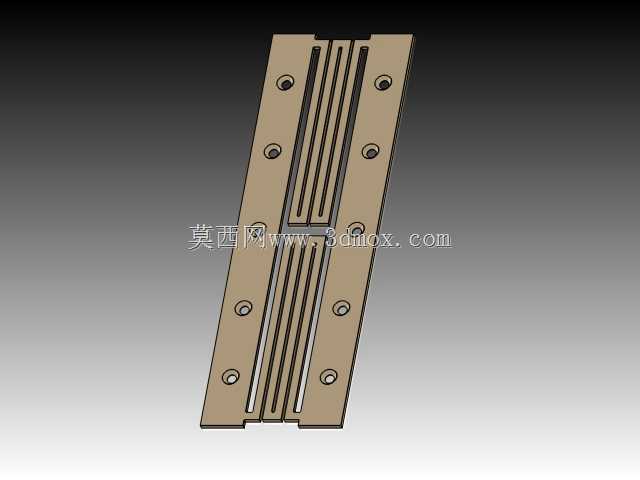

　　这款一体式铰链结构完全依托弹性材料自身的形变特性实现铰接功能，摒弃了传统铰链必须搭配销轴、轴套、多零件装配的设计逻辑，在小尺寸轻量化连接场景中有着传统合页无法比拟的应用优势。日常做结构设计时经常会碰到小空间内的转动连接需求，比如小型消费电子的翻盖结构、便携设备的开合护板、3D打印定制化小装置的活动连接位，传统销轴式铰链不仅需要预留销轴的装配空间，还要考虑轴孔配合公差、装配后的旷量、长期转动的磨损问题，小尺寸下零件加工和装配难度都会陡增，而这种依托材料弹性实现的一体式铰链，刚好能解决这类场景的痛点。从结构细节来看，整个铰链为对称式长条布局，两侧的安装板上预留了多组均匀排布的安装孔位，安装孔的间距、

　　孔径都按照小型连接件的通用安装边界设计，安装时可以直接通过螺丝穿过预留孔位，将铰链两侧分别固定在需要实现转动连接的两个构件上，不需要额外加工适配的安装槽位，对安装面的平整度要求也更低，哪怕是3D打印直接成型的安装面，只要没有明显的翘曲变形都可以直接装配。中间的铰接区域采用了多组平行的窄条弹性筋结构，筋条的厚度、长度、间距都经过反复校核，既保证转动过程中筋条产生的弯曲形变处于材料的弹性屈服极限以内，不会因为反复开合出现塑性断裂，又能提供合适的转动阻尼，不会出现开合后随意晃动的问题。和传统分体式铰链相比，这种一体式结构没有任何活动装配间隙，开合过程中不会出现传统合页常见的轴向窜动、径向旷量问题，

　　转动过程的顺滑度完全由弹性筋的形变一致性决定，只要打印过程中保证筋条厚度均匀，就能实现全程无卡顿的转动体验。设计这类弹性铰链的时候，首先要明确所选打印材料的弹性模量、弯曲疲劳寿命参数，比如常用的PLA材料脆性较高，并不适合做这类需要反复弯曲的结构，一般会选用韧性更好的PETG、TPU或者专用的柔性光敏树脂来打印，筋条的厚度不能过厚，否则转动需要的外力太大，开合手感生硬，甚至会因为弯曲应力超过材料强度导致筋条根部断裂；也不能过薄，否则连接强度不足，承受侧向载荷的时候容易出现变形失效。筋条的长度要和所需的最大开合角度匹配，开合角度越大，需要的弹性筋有效长度就越长，避免弯曲时的曲率半径过小导致应力集中。

　　安装板的厚度要比中间弹性筋厚2到3倍，保证螺丝锁紧的时候安装板不会出现变形，锁紧力可以均匀传递到整个连接面，不会因为局部应力过大导致安装板翘曲，影响弹性筋的正常形变。实际应用中，这类铰链特别适合小批量定制化的设备场景，比如实验室自制小型试验装置的活动门、定制化数码配件的开合结构、创客项目里的活动连接位，不需要单独采购标准合页，也不需要额外加工装配销轴，整个零件一次打印成型就可以直接使用，大幅缩短了定制项目的加工装配周期。同时因为没有分散的小零件，在一些对洁净度有要求的场景，比如小型检测设备的外罩连接，不会出现销轴磨损掉屑、小零件脱落污染内部环境的问题。设计时还要注意安装边界的预留，铰链处于完全闭合状态时，中间弹性筋区域会有轻微的隆起形变，所以安装时要在两个被连接件的对接位置预留对应的避让槽，避免闭合时弹性筋和被连接件发生干涉，影响闭合的贴合度；安装孔的位置要距离弹性筋的根部留出足够的距离，避免螺丝锁紧时的压应力传递到弹性筋的形变区域，导致筋条的形变空间被限制，出现转动卡滞甚至断裂的问题。另外，这类铰链的承载能力和弹性筋的数量、材料韧性直接相关，如果需要连接重量更大的构件，可以在保证形变空间的前提下适当增加平行弹性筋的数量，不要盲目增加单根筋的厚度，否则会大幅提升转动所需的外力，同时提升应力集中断裂的风险。
