带槽轮机构的三面翻广告牌传动装置

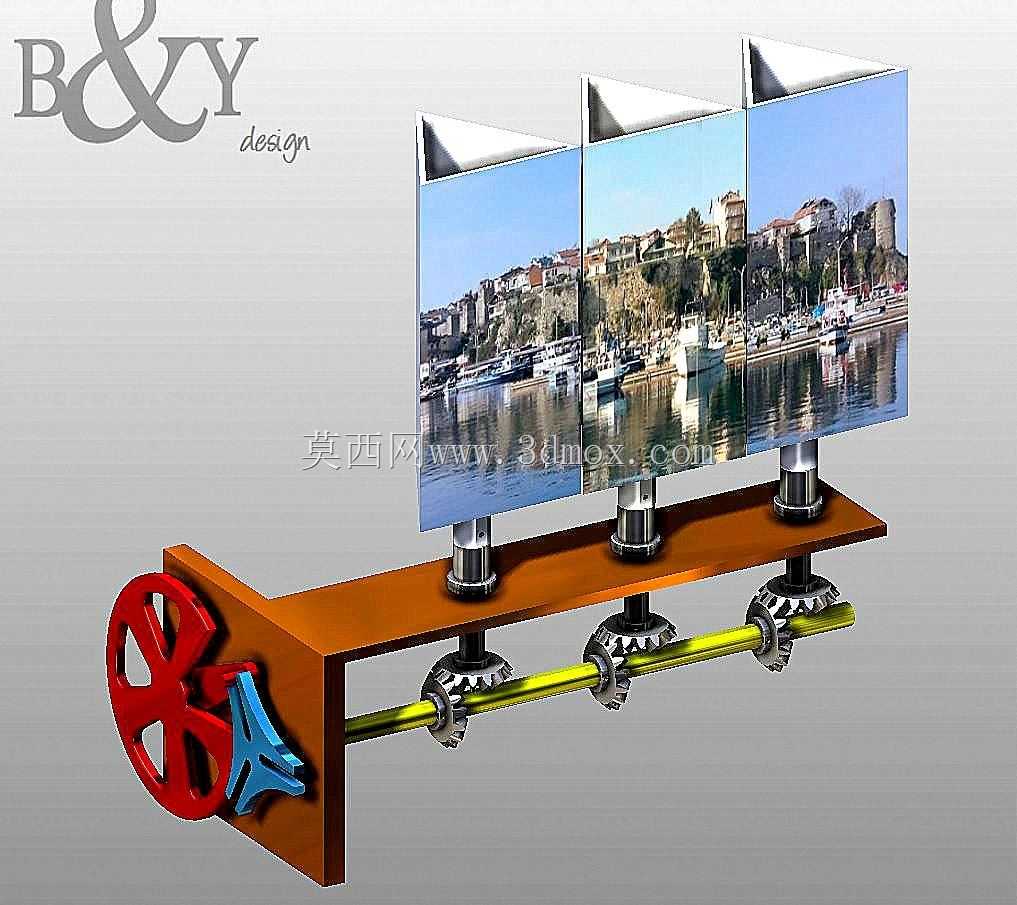

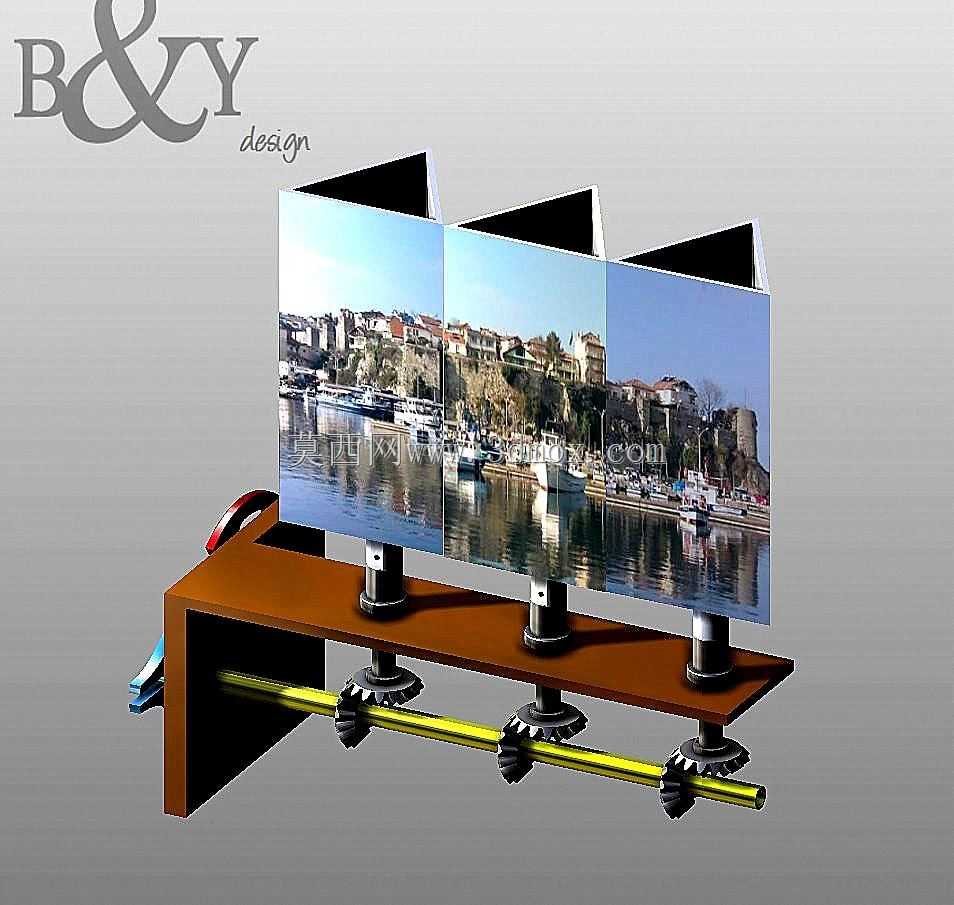

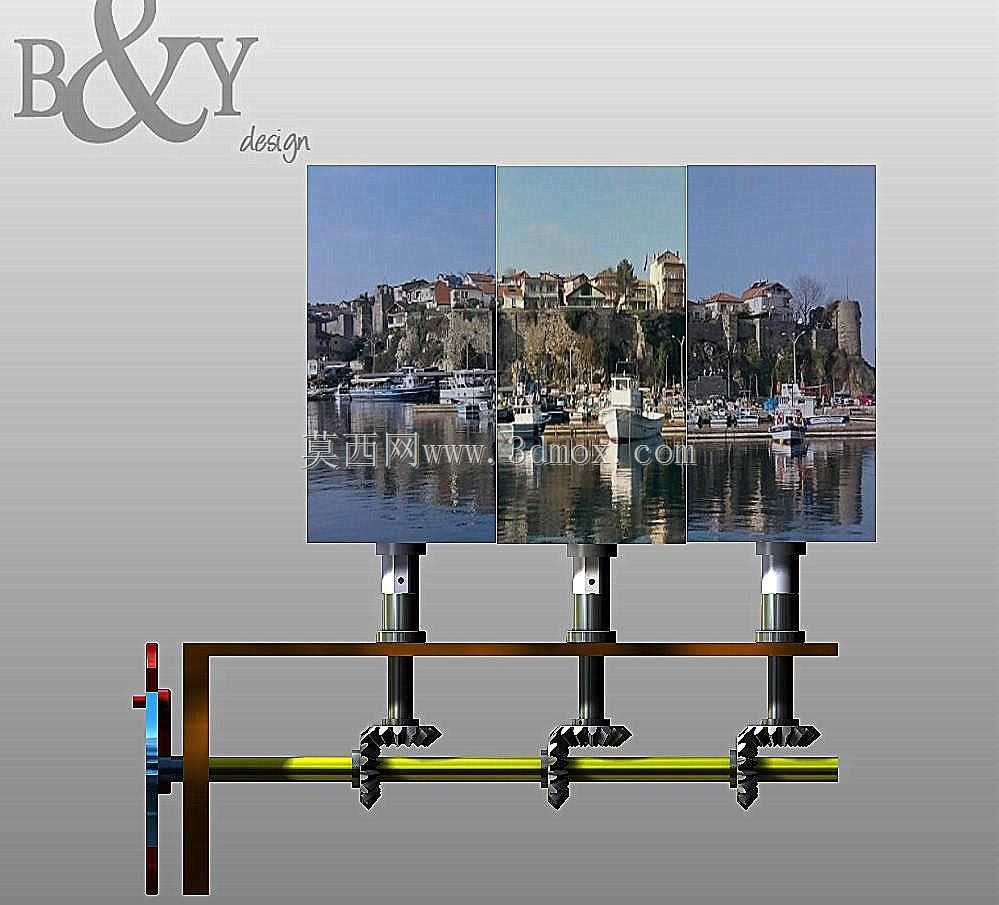

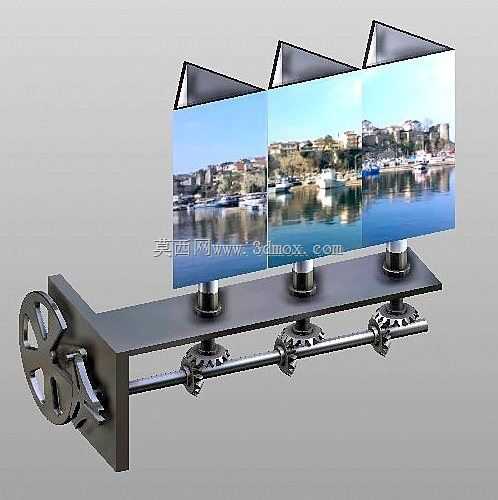

这款带槽轮机构的三面翻广告牌传动装置，主要应用于户外商业展示、商圈导视、公共空间宣传等场景，是实现多画面循环切换展示的核心机械结构，能够在有限的展示位上承载三组不同的宣传画面，通过规律的间歇转动完成画面切换，相比静态广告牌可承载更多宣传内容，提升展示空间的利用效率，同时动态的切换效果更易吸引过往行人的注意力，强化信息传递的效果。该装置的核心功能是通过槽轮机构的间歇传动特性，将手轮输入的连续转动转化为三根广告牌转轴的同步间歇回转，每次转动恰好带动广告牌翻转120度，完成单组画面的切换，停留阶段画面保持稳定静止，保障观看时的清晰度，不会出现画面晃动、偏移的问题。设计过程中重点考虑了传动的同步性与运行平稳性，主动轴上的拨盘与三个槽轮的啮合位置经过精准排布，确保手轮转动时，三个广告牌能够同步完成翻转动作，不会出现画面错位、翻转不同步的情况；槽轮机构本身具备定位自锁特性，在停留阶段无需额外的锁止结构即可保持广告牌的角度稳定，简化了整体结构，降低了加工与装配的难度。整体结构采用卧式排布，底部为长条型安装基座，基座上预留有对应三个广告牌转轴的安装位，转轴通过轴承座固定在基座上，保障转动时的同轴度，减少运行卡顿与磨损；主动轴沿基座长度方向布置，一端延伸出基座侧面连接操作手轮，手轮采用大直径轮辐式设计，手动操作时更加省力，即使长时间操作也不易产生疲劳。安装边界方面，基座的长度根据三块广告牌的排布宽度设定，宽度方向预留出拨盘与槽轮的啮合空间，高度方向从基座底面到广告牌安装顶端的尺寸适配常规户外广告牌的安装框架，可直接嵌入标准三面翻广告牌的外框结构中，无需对现有框架进行大幅改造；转轴顶端的广告牌安装位采用标准插接结构，可适配不同材质的广告画面载体，安装与更换画面时操作简便。整体传动结构没有复杂的电控元件，纯机械传动的形式可靠性更强，能够适应户外温差大、粉尘多的复杂使用环境，后期维护仅需定期对齿轮啮合位置、轴承部位加注润滑脂即可，维护成本低廉，适合长期户外使用。
