标准辊筒式工业输送工作台结构设计

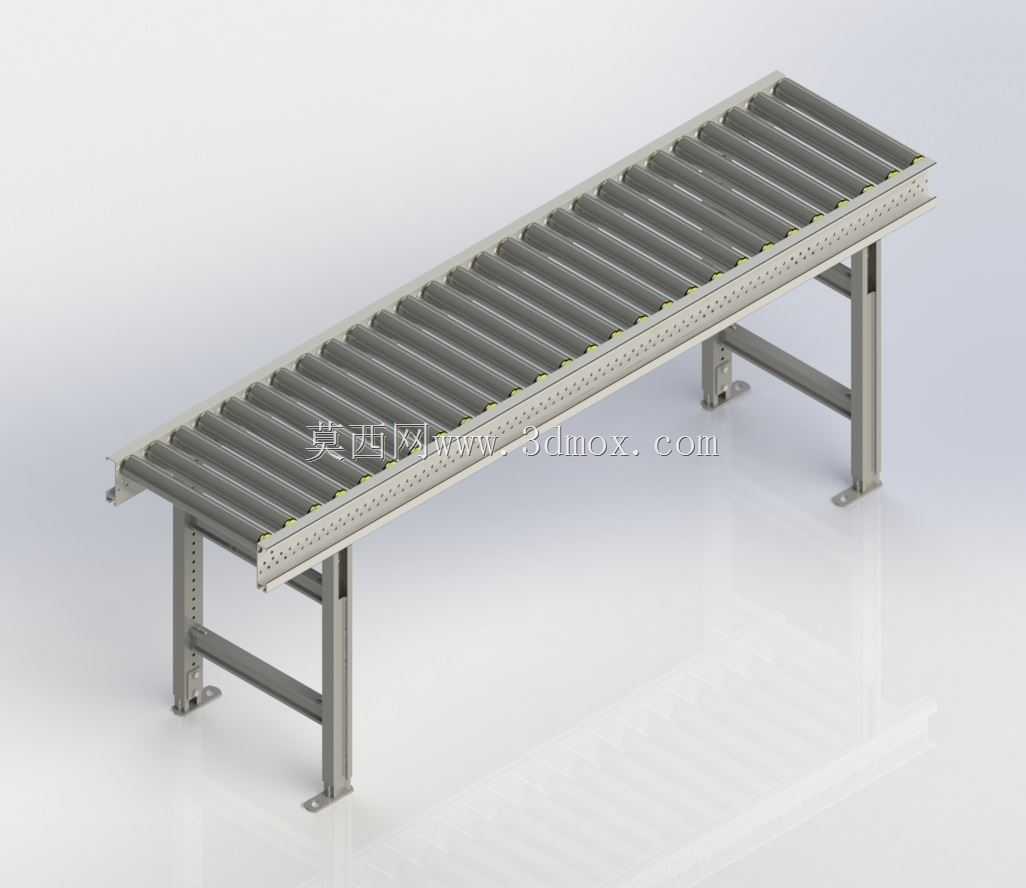

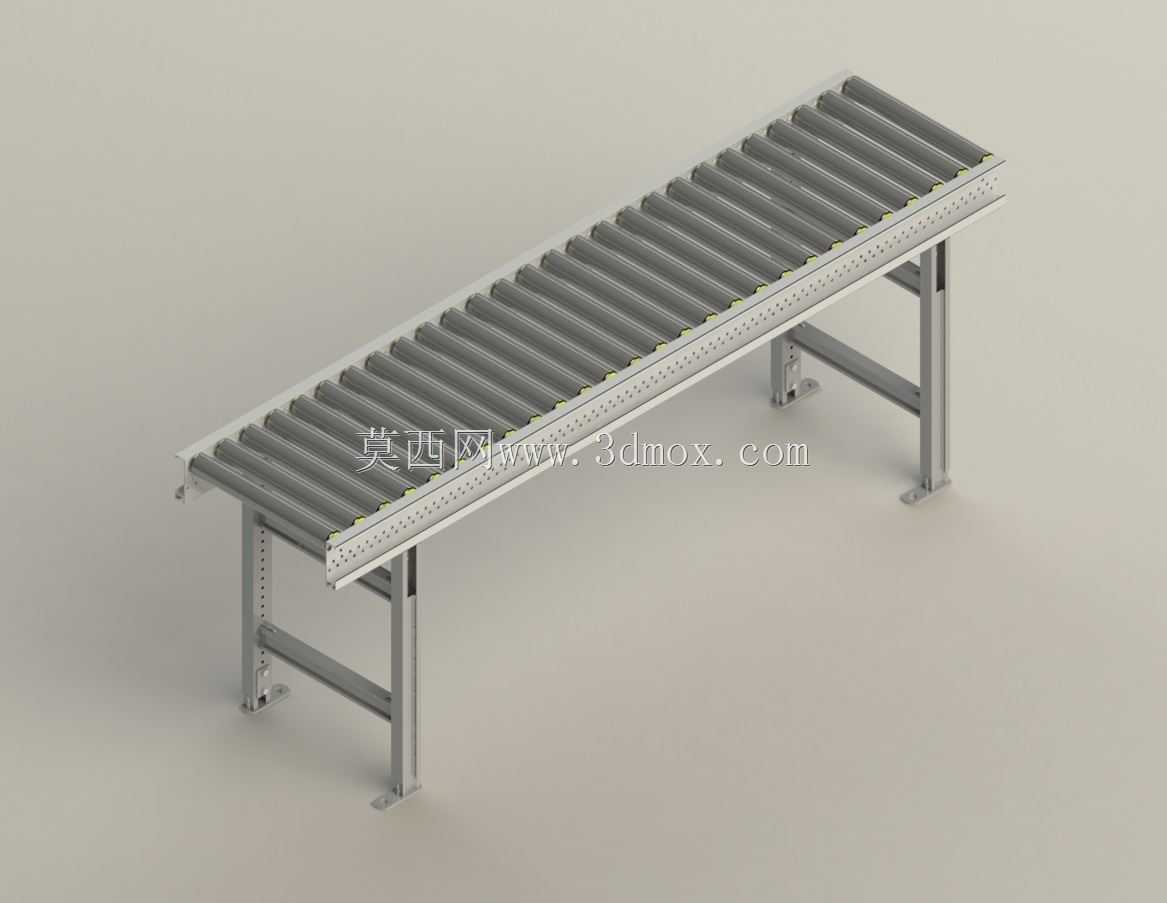

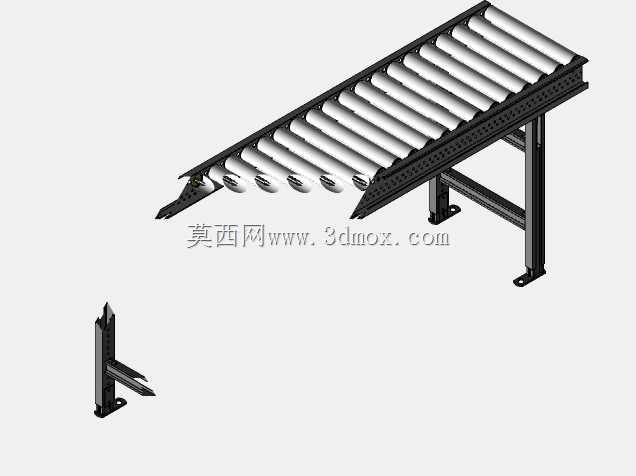

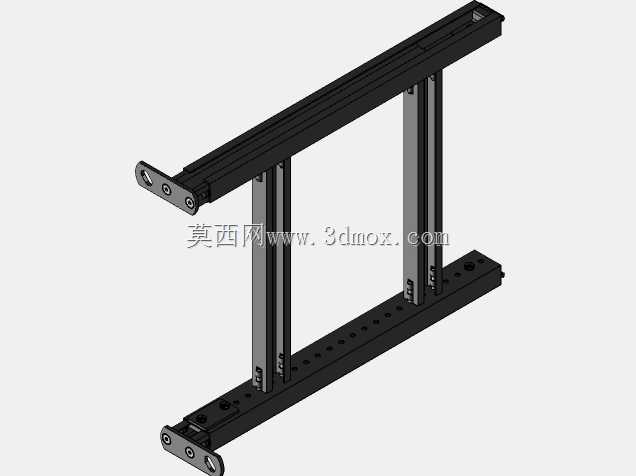

这款辊筒式输送设备主要面向生产制造车间的工位间物料转运、流水线工序衔接、仓储出入库段的短距离物料传输场景，在电子装配、五金加工、包装分拣、汽配生产等行业的生产线上应用广泛，能够替代人工完成箱装件、托盘件、规整硬质平面工件的水平输送，有效降低车间内人工搬运的劳动强度，压缩工序间物料流转的等待时长，让整条生产线的物料传输节奏保持稳定顺畅。设备主体采用平行排布的钢制辊筒作为承载输送面，每根辊筒两端通过轴承座固定在两侧的型材框架上，辊筒转动顺滑阻力小，工件放置后可依靠人工推送实现平稳滑移，也可根据后续升级需求加装驱动组件实现动力输送，适配不同节拍的生产需求。两侧框架采用带安装孔位的钢制型材加工，孔位沿框架长度方向等距排布，既可以灵活调整辊筒的安装间距，适配不同尺寸规格的输送工件，也方便加装侧边挡条、工位扫码架、工件定位挡块等附属配件，满足不同生产场景的定制化需求。支撑腿采用可调式方钢结构，腿身预留多档高度调节孔位，可根据对接的生产线工位高度、操作人员作业高度灵活调整整体输送面高度，支撑腿底部配有带安装孔的固定脚盘，可通过膨胀螺栓直接固定在车间地面，避免设备在输送较重工件时出现移位、晃动的情况，相邻支撑腿之间加装横向连接杆件，大幅提升整体框架的结构稳定性，即使长时间承载较重工件也不会出现框架变形的问题。在设计过程中，优先考虑了设备的通用性与安装适配性，整体框架采用模块化拼接思路，所有连接部位均采用标准紧固件装配，无需复杂焊接作业，现场安装时可根据实际场地长度需求拼接多段设备，也可灵活调整设备的摆放走向，适配车间内不规则的场地布局。设备的安装边界预留充足，两侧框架外侧预留了附属配件的安装空间，支撑腿与地面固定时仅需占用输送面投影范围内的地面空间，不会额外占用车间通道位置，输送面的辊筒间距经过合理测算，既能够保证常规尺寸工件输送时不会出现卡滞、掉落的情况，也控制了整体制造成本，兼顾实用性与经济性。设备整体采用工业级金属材质制作，表面经过防锈喷涂处理，能够适应车间内多粉尘、少量油污的作业环境，日常维护仅需定期给辊筒轴承加注润滑脂即可，长期使用也能保持稳定的输送性能。
