雷德莱密闭式散装物料输送设备结构

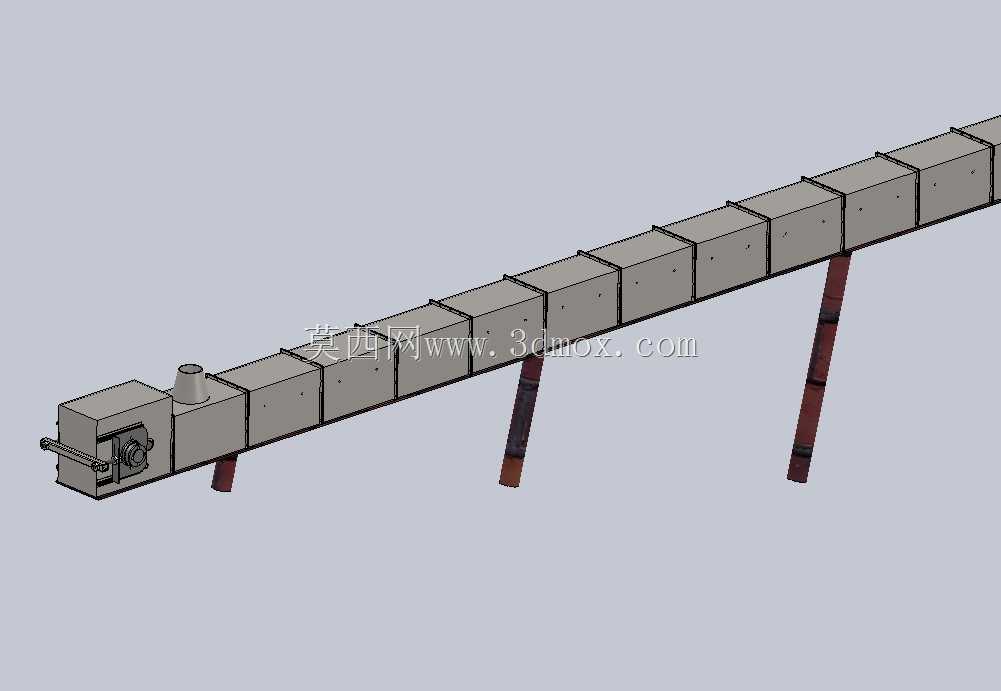

这款密闭式散装物料输送设备，主要面向粮食加工、建材生产、化工原料储运、矿山散料转运等行业的生产场景，可在车间内部、厂区不同工段之间完成粉状、颗粒状、小块状散装物料的水平长距离密闭输送作业，能有效避免输送过程中物料洒落、粉尘外溢的问题，适配有环保管控要求、物料易受潮受污的生产工况，可衔接料仓、筛分设备、包装设备、破碎设备等上下游生产装置，搭建连续化的物料流转通路。设备整体采用长条形全封闭槽体结构，槽体由多段标准节段拼接组成，每段节段采用法兰式连接结构，可根据现场实际输送距离灵活增减节段数量，适配不同长度的输送路径需求；槽体顶部设置分段式可开启盖板，日常运行时盖板通过快压结构锁紧保证密闭性，设备检修、内部构件维护时可快速开启对应段盖板，无需整体拆解槽体，大幅降低日常运维的操作难度。槽体底部设置三组倾斜式支撑腿，支撑腿采用型钢焊接成型，底部预留地脚螺栓安装孔，可直接固定在车间混凝土地面或者钢制平台上，支撑腿的倾斜角度经过力学校核，可抵消设备满载运行时的纵向载荷与振动冲击力，保证长距离输送时机身的结构稳定性，避免运行过程中出现槽体晃动、连接部位松动的问题。设备驱动端设置在槽体端部，集成了驱动连接座、传动轴安装位与进料接口，进料口采用圆形法兰接口，可直接对接上游料仓的出料溜管，驱动端的壳体做了加厚处理，可承载驱动装置运行时的扭矩输出，避免长期运行出现壳体变形。槽体内部预留了输送构件的安装空间，可适配刮板、链条等不同形式的输送内构件，根据输送物料的磨琢性、堆积密度调整内部构件的材质与排布形式，针对磨琢性强的矿料可选用耐磨钢构件，针对粮食类物料可选用食品级光滑材质构件。设备整体的安装边界清晰，宽度方向尺寸紧凑，可在狭窄的车间通道内布置，不会占用过多生产场地空间，槽体的离地高度可通过调整支撑腿的长度适配不同上下游设备的接口高度，无需额外搭建过高的安装平台，降低现场安装的土建成本。全封闭的结构设计除了避免粉尘外溢，还可减少外部杂物进入输送槽污染物料，同时降低输送过程中的物料损耗，对于易产生扬尘的粉状物料，还可在槽体预留除尘接口，外接厂区除尘系统进一步优化车间作业环境。
