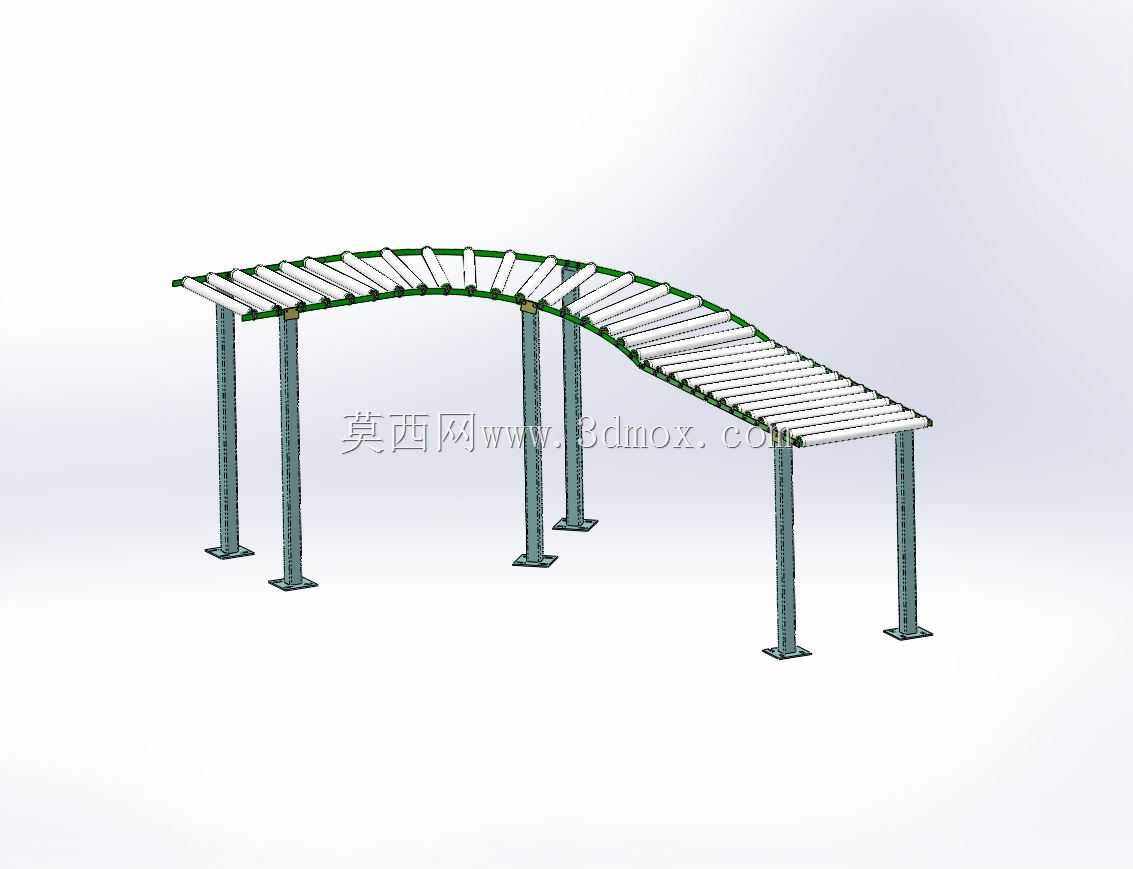

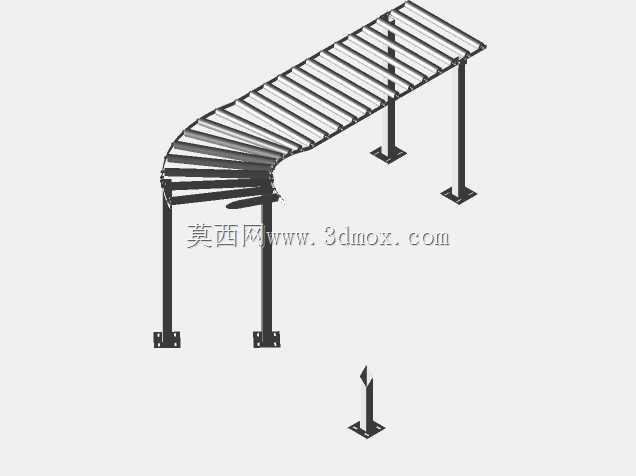

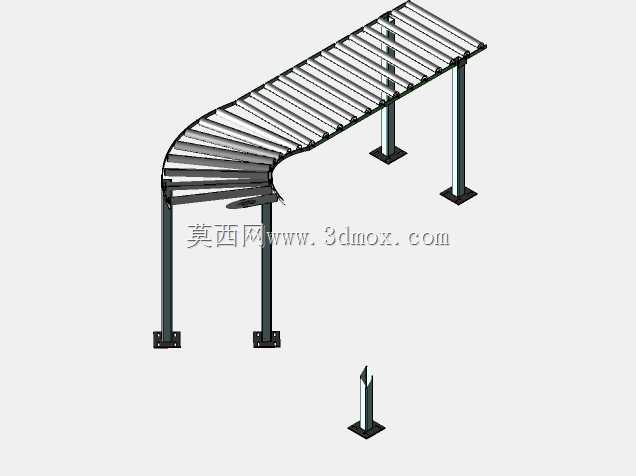

弧形转弯变高度辊道输送设备结构

这款弧形辊道输送结构主要应用于生产车间流水线衔接、仓储物流分拣线、包装工序转运等场景，能够在有限的厂区空间内完成物料输送方向的平滑转向，同时实现输送高度的平顺过渡，解决不同工位、不同高度输送线之间的物料转接需求，无需额外增设升降转接设备，有效缩减产线布局的占地空间，降低产线搭建的整体投入。在实际生产使用中，该设备可承载箱装物料、袋装成品、工装托盘等多种常规工业输送物件，依靠辊子的转动带动物料平稳前行，弧形段的辊子排布经过特殊角度调校，能够保证物料在转弯过程中不会出现卡滞、偏移、滑落的问题，变高度段的辊道采用渐变式支撑设计，高度过渡平缓无突兀拐点，物料输送过程中不会出现颠簸、倾翻的情况，可适配不同生产节拍的连续输送作业需求。从设计思路来看，该结构整体采用模块化支撑设计，六根独立的立式支撑腿分别对应直段、弧形转弯段、下坡变高段的受力点位，每根支撑腿底部都配置了带安装孔的固定底座，可通过膨胀螺栓直接与车间地面固定，保证设备长时间运行的结构稳定性；辊道框架采用弯折型材搭建，整体框架弧度经过反复校核，既保证了转弯半径的合理性，避免物料转弯时因离心力出现偏移，也兼顾了框架整体的结构强度，不会因长期承重出现框架变形的问题；每根输送辊子都采用等间距排布，辊子两端通过轴承座与框架连接，转动阻力小，运行噪音低，后期维护更换辊子也十分便捷。从安装边界来看，该设备整体为一体式弧形结构，两端分别为水平直段接口，可直接与同宽度的常规水平辊道线对接，无需额外制作转接连接件；支撑腿的高度可根据现场对接需求在一定范围内进行微调，能够适配不同高度的进出料工位；设备整体宽度适配常规工业标准周转箱、托盘的尺寸，安装时只需保证两端接口与对接输送线的水平度、同轴度符合要求，固定好底部支撑腿即可投入使用，安装调试流程简单，无需复杂的现场拼装作业。在日常运行过程中，该结构无需复杂的日常维护，只需定期检查辊子转动是否顺畅、支撑腿固定螺栓是否松动即可，能够长时间保持稳定的输送状态，适配轻工制造、电商仓储、食品包装、汽配加工等多个行业的物料输送需求，帮助企业优化产线布局，提升物料转运的自动化水平，减少人工转接物料的人力投入。
