半自动泡罩封装封口设备结构设计

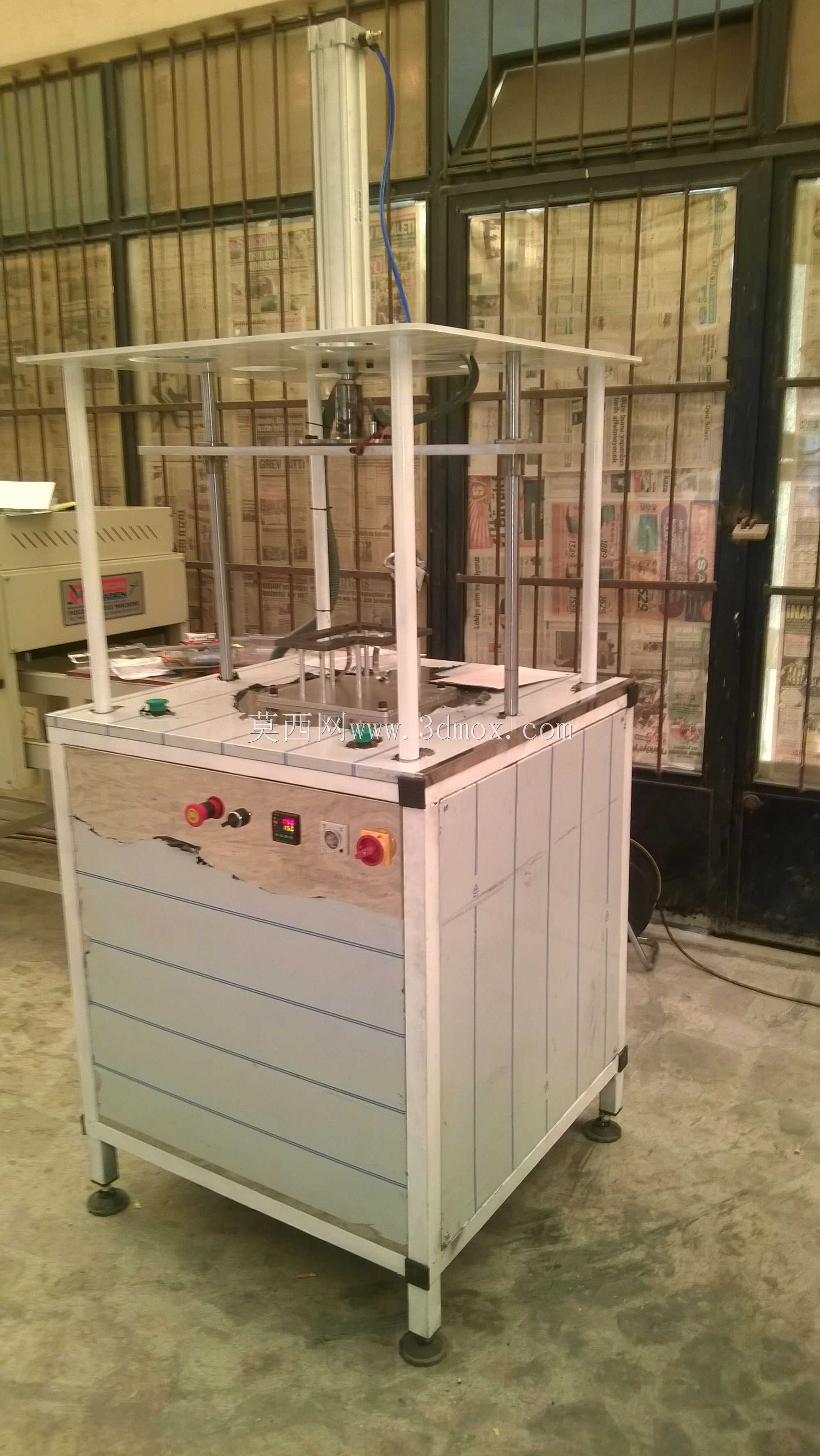

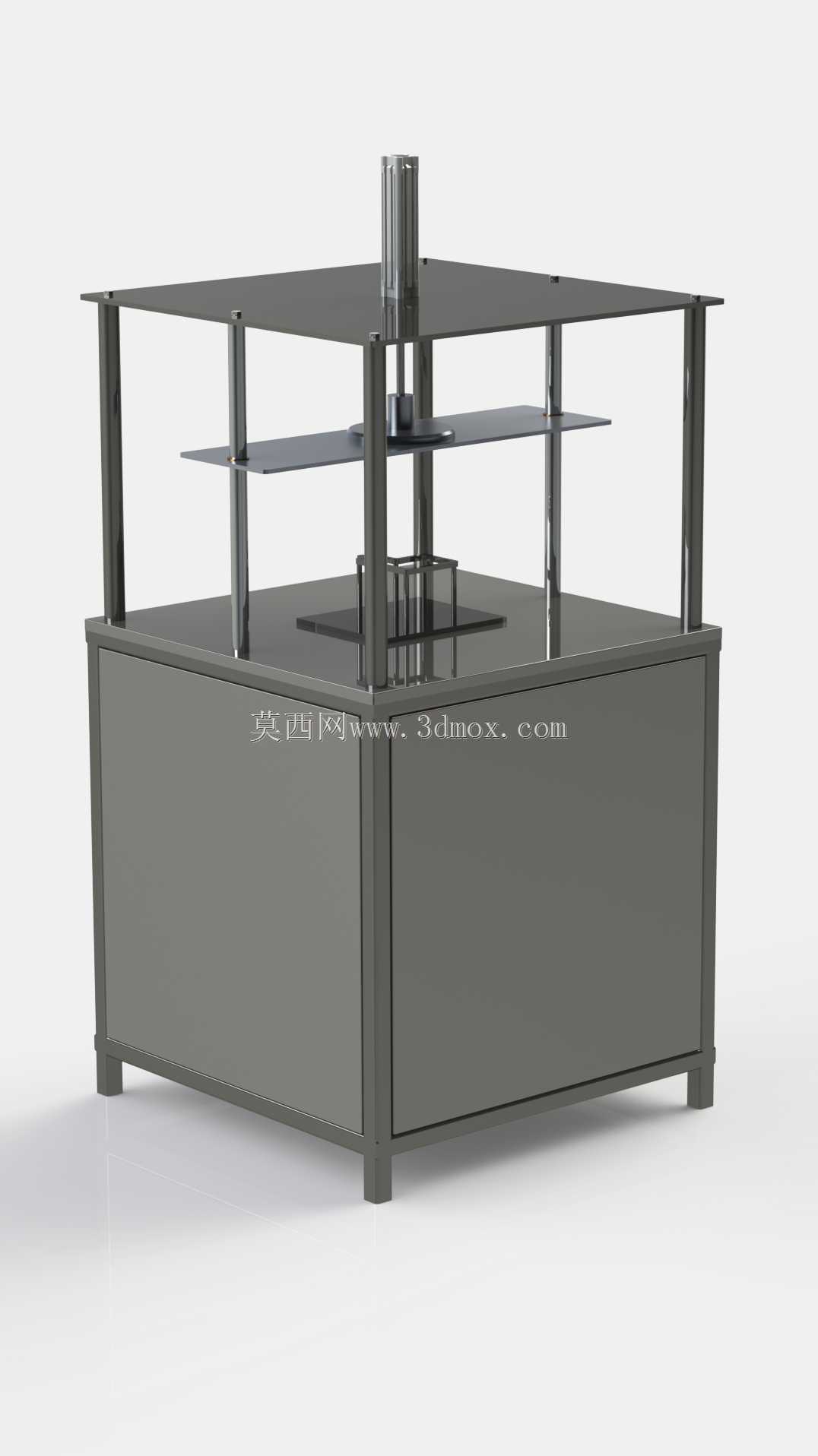

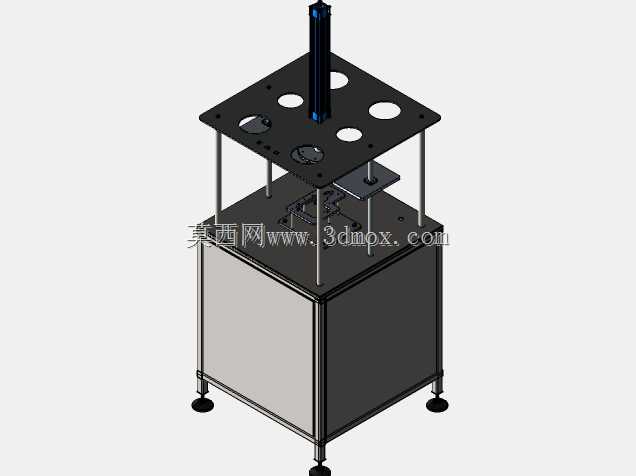

该设备主要面向医药、食品、小五金配件等行业的泡罩包装工序场景，针对中小批量生产场景下的泡罩与底板热压封合需求设计，可独立完成单工位泡罩包装的封口作业，适配多规格泡罩托盘的封装需求，无需搭配高速连续生产线即可独立运行，适合小型加工厂、实验室打样、定制化小批量订单的生产场景使用。设备采用立式单工位布局，底部为一体式焊接机架，机架外侧采用拼接式防护板覆盖，既可以遮挡内部气动管路、电气接线避免生产过程中杂物落入引发故障，也能降低设备运行时的噪音传递，底部配置可调式支撑脚杯，可根据车间地面平整度调整设备水平度，避免压合过程中因台面倾斜导致的封合压力不均、封口错位等问题，安装时仅需预留设备周边0.8米的操作与维护空间即可，无需额外预埋固定螺栓，移位调整十分便捷。上部作业区域采用四柱导向支撑结构，搭配垂直布置的气动压合执行组件，导向柱采用硬质光轴搭配直线轴承的组合，保证压合板上下运行的同轴度与平行度，避免压合过程中出现偏载导致的封口翘边、粘合不牢问题；压合工位下方设置可更换的定位工装板，操作人员可根据待加工泡罩的外形尺寸快速更换对应定位治具，无需调整设备主体结构即可快速切换生产规格，压合板内部集成恒温加热模块，可根据泡罩与封合底板的材质特性调整压合温度与保压时长，保证不同材质的包装材料都能获得均匀一致的封合强度。设备操作控件全部集中布置在机架前侧的操作面板上，包含启动按钮、急停按钮、温度调节旋钮、压力调节阀与状态指示灯，操作人员站在设备正面即可完成全部参数调整与作业操作，上料与取料都在同一工位完成，操作逻辑简单易上手，无需长时间培训即可独立操作。设计过程中重点优化了机架的受力结构，通过有限元分析对机架承重部位的板材厚度与加强筋布局做了迭代调整，在保证机架整体刚性、避免压合过程中出现结构形变的前提下，尽可能降低设备整体自重，同时将气动管路与电气线路全部做了内置式排布，既避免管线外露带来的生产安全隐患，也让设备整体外观更加整洁规整，设备的压合行程、开口高度都预留了足够的调整余量，可适配不同高度的泡罩产品封装需求，无需对设备主体做二次改造即可覆盖多数常规泡罩包装的封口作业要求。
