手动双面压球工装设备结构设计

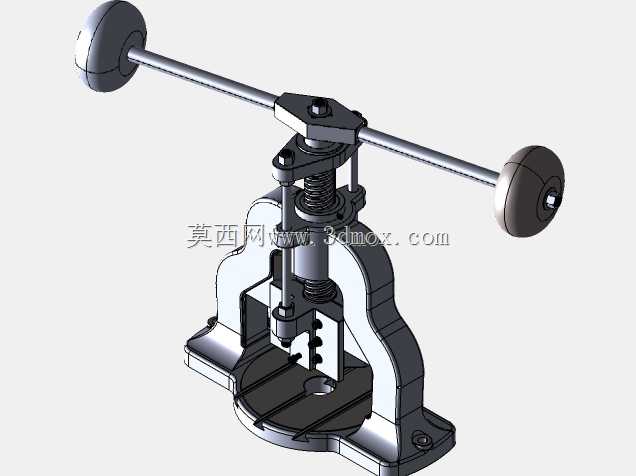

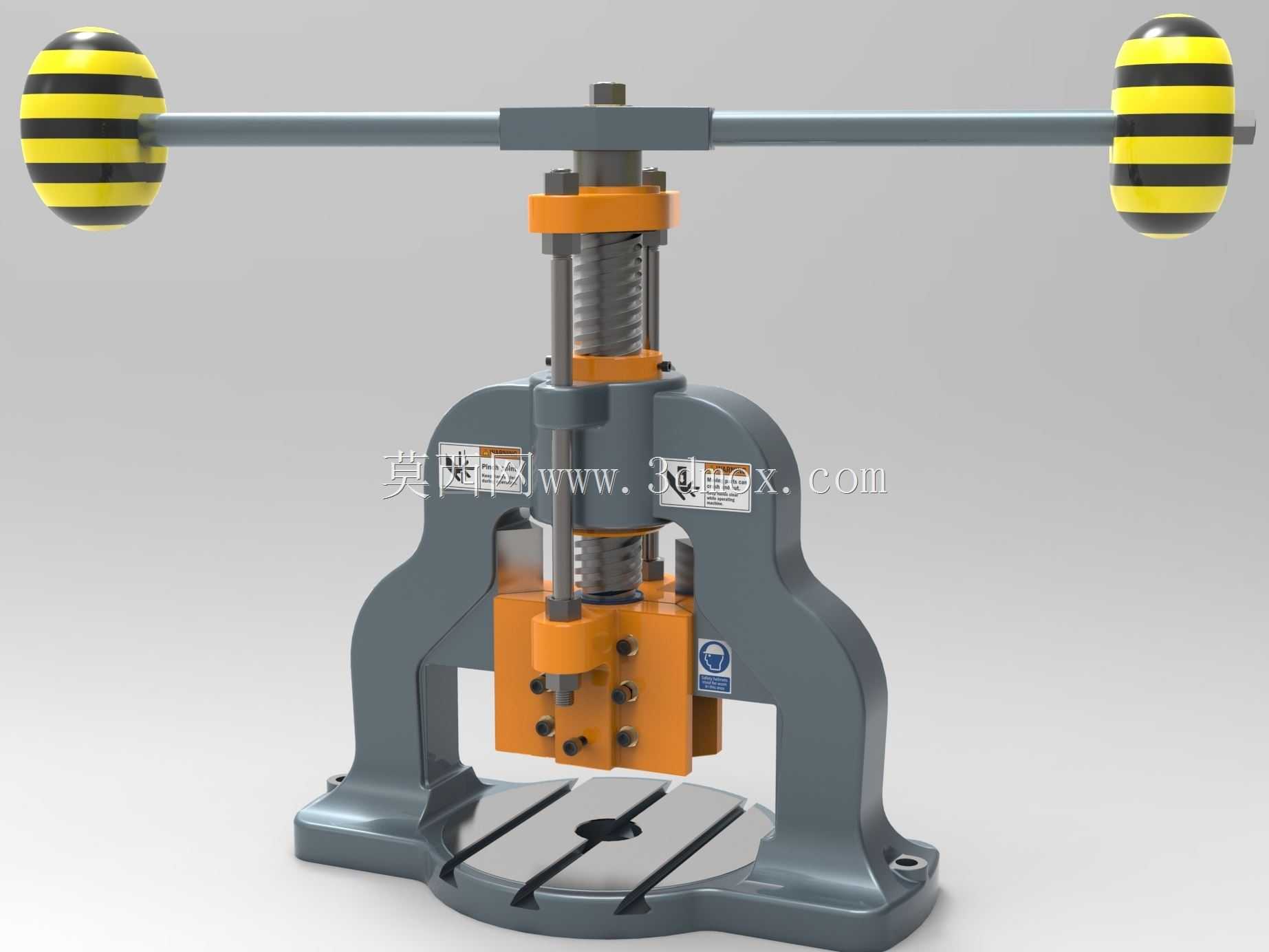

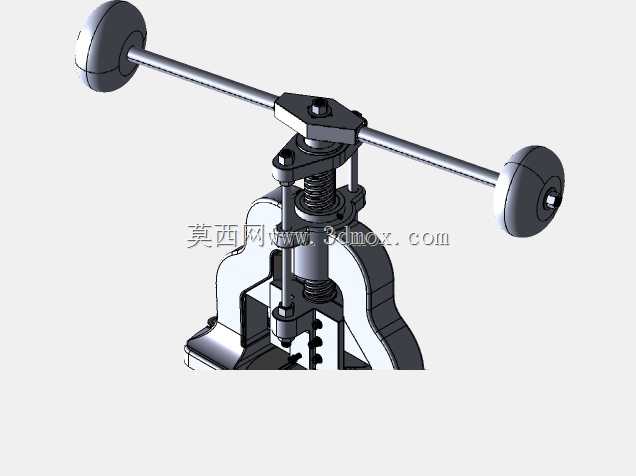

这款手动双面压球设备主要面向小批量五金零件加工、首饰打样、小型工件压制成型场景，在街边五金维修铺、小型五金加工厂、院校金工实训车间、手工饰品加工坊都能适配使用，可完成球形工件的双面同步压制成型、小零件压装铆合、薄材冲切压印等轻载压力加工作业，无需外接电源气源，仅靠人力操作即可完成加工动作，对场地配套条件要求极低，适合零散小单、临时加工作业使用。设备整体采用C型开式床身结构，这种结构设计能让操作人员从正面、左右两侧三个方向取放工件，操作空间开阔，不会出现结构干涉问题，床身采用整体式铸铁构型，承载时刚性充足，受力后形变量极小，能保证压制过程中上下压头的同轴度，避免压制成型的工件出现偏心、厚薄不均的问题。设备的动力输入采用两端带配重握球的长杠杆结构，杠杆与中部的丝杠进给机构联动，操作人员转动两端握球即可带动丝杠旋转，将旋转力矩转化为压头的垂直下压力，两端的黄黑条纹握球做了防滑处理，转动施力时不易打滑，杠杆的力臂经过优化配比，普通人稍加施力就能获得足够的压制吨位，满足小型工件的压力加工需求。中部的导向结构采用双导柱配合滑动轴套设计，压头上下运动时全程受导柱约束，不会出现偏摆错位，上下压头采用快换式安装结构，可根据加工的工件尺寸、成型形状更换对应压头，适配不同规格的球形工件压制、不同零件的压装需求。设备底部的工作台开有多条平行T型槽，可通过螺栓快速固定定制夹具，装夹不同形状的待加工工件，工作台中心开有落料孔，压制成型的小型工件可直接从孔位落下，方便取件。设备整体安装边界紧凑，占地面积不足0.3平方米，底部预留四个螺栓安装孔，可直接固定在常规木质或金属工作台面上，不需要额外做地基处理，安装调试门槛极低。丝杠部位自带梯形螺纹自锁特性，压制到指定行程后可自动锁止位置，不会因为物料反弹出现压头回弹的问题，保障操作安全，设备的运动外露部位都做了限位防护，避免操作时衣物、工具卡入运动结构。
