机器人夹持器通用性能测试标定工装

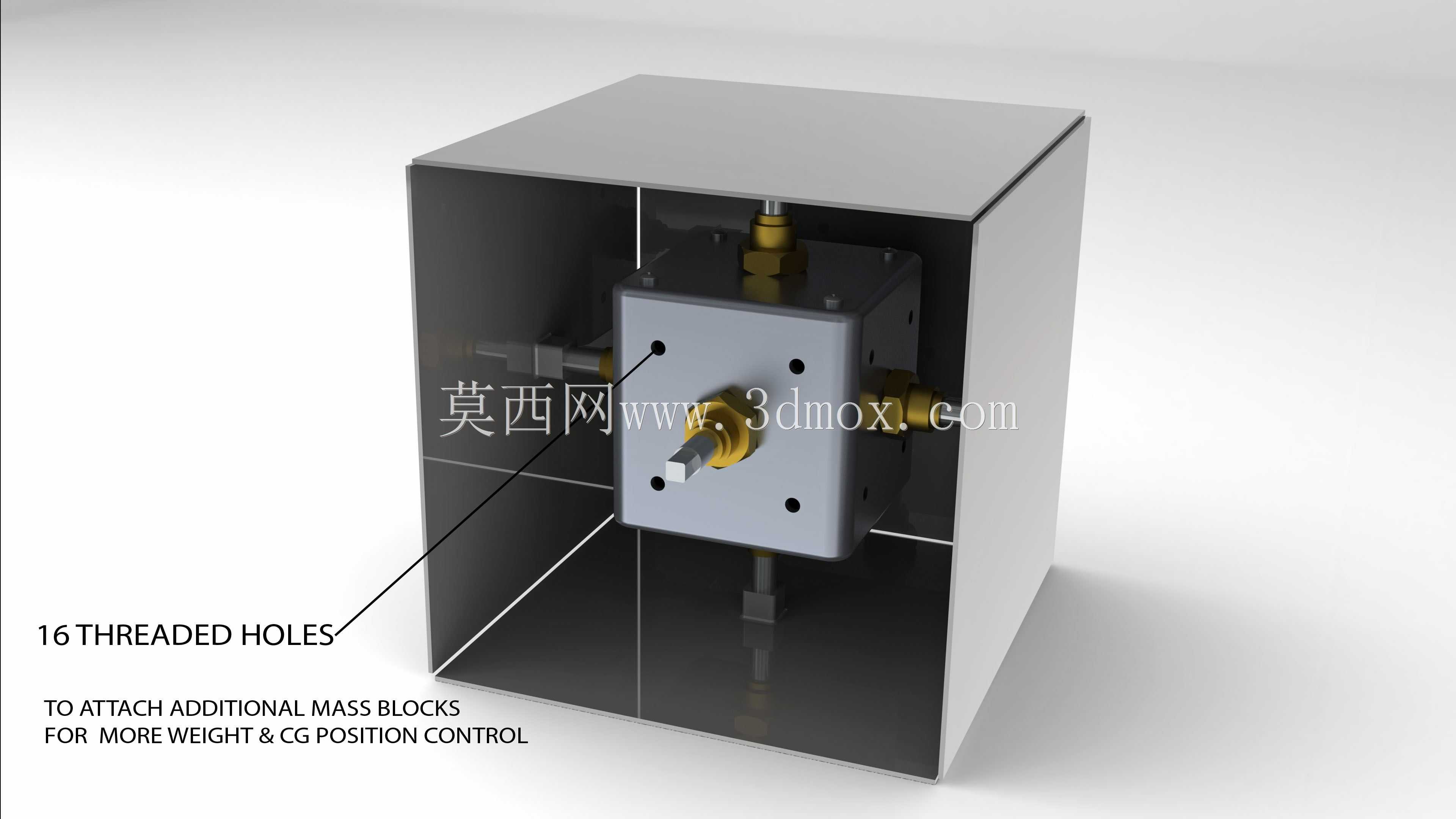

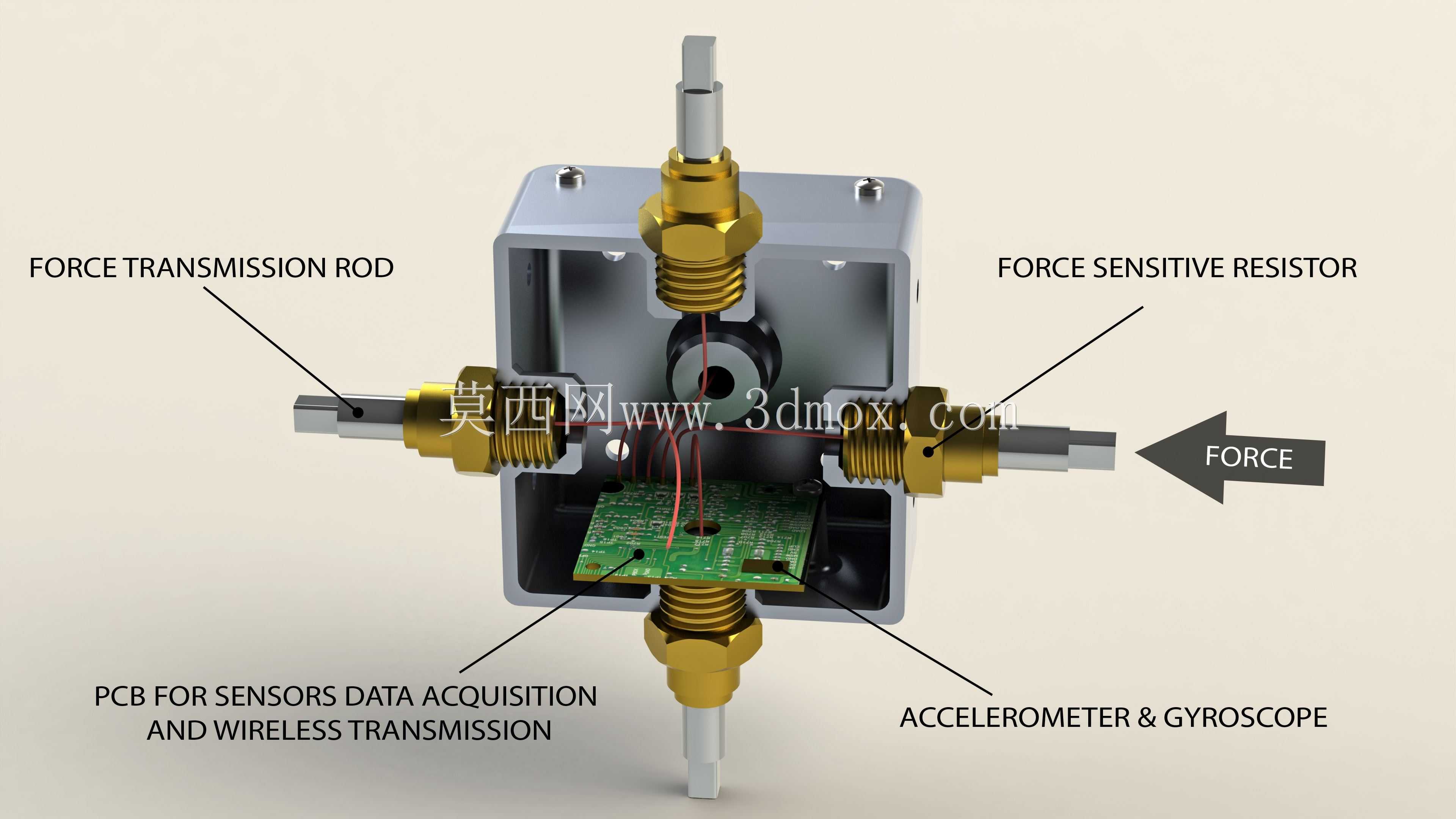

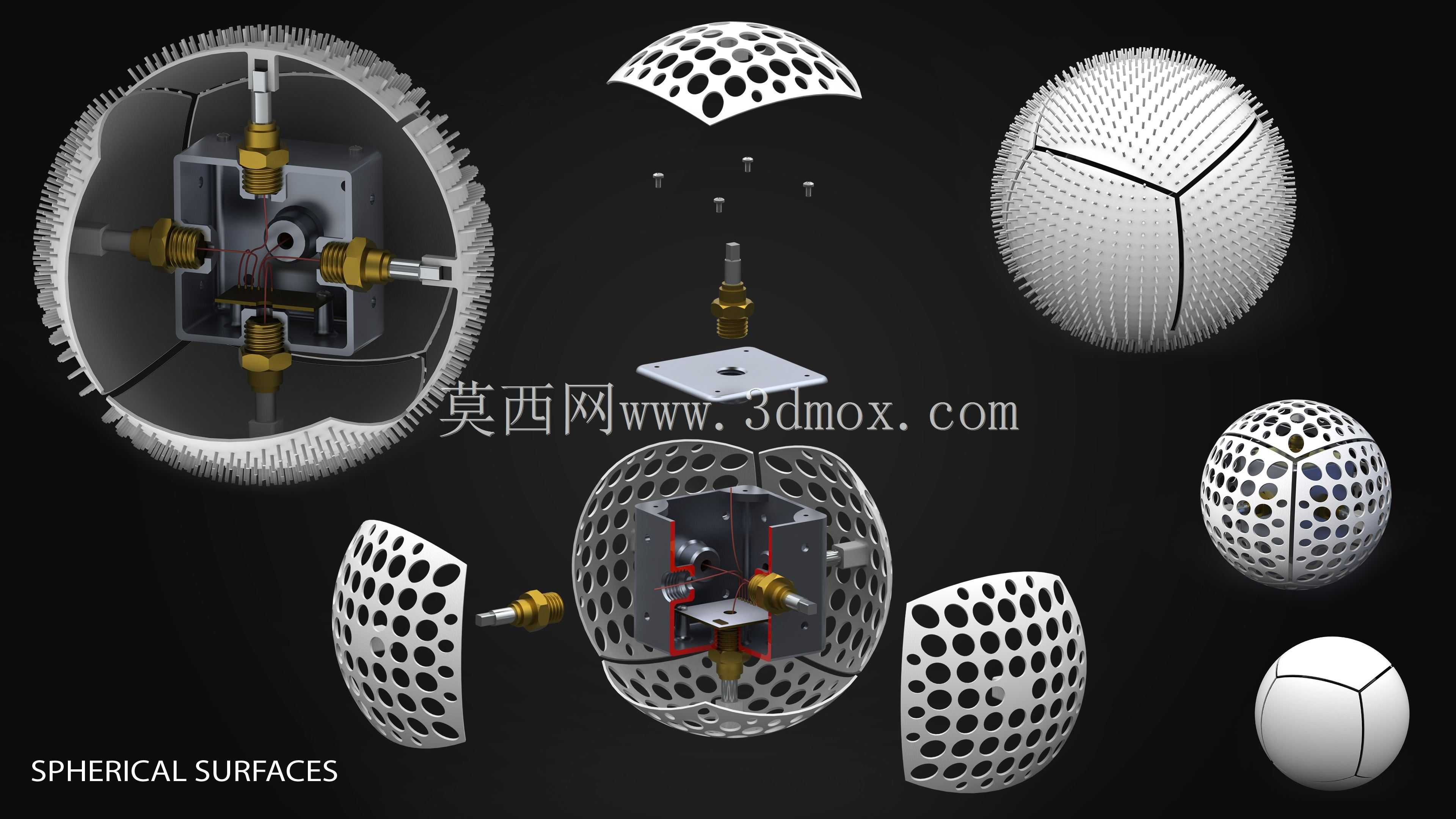

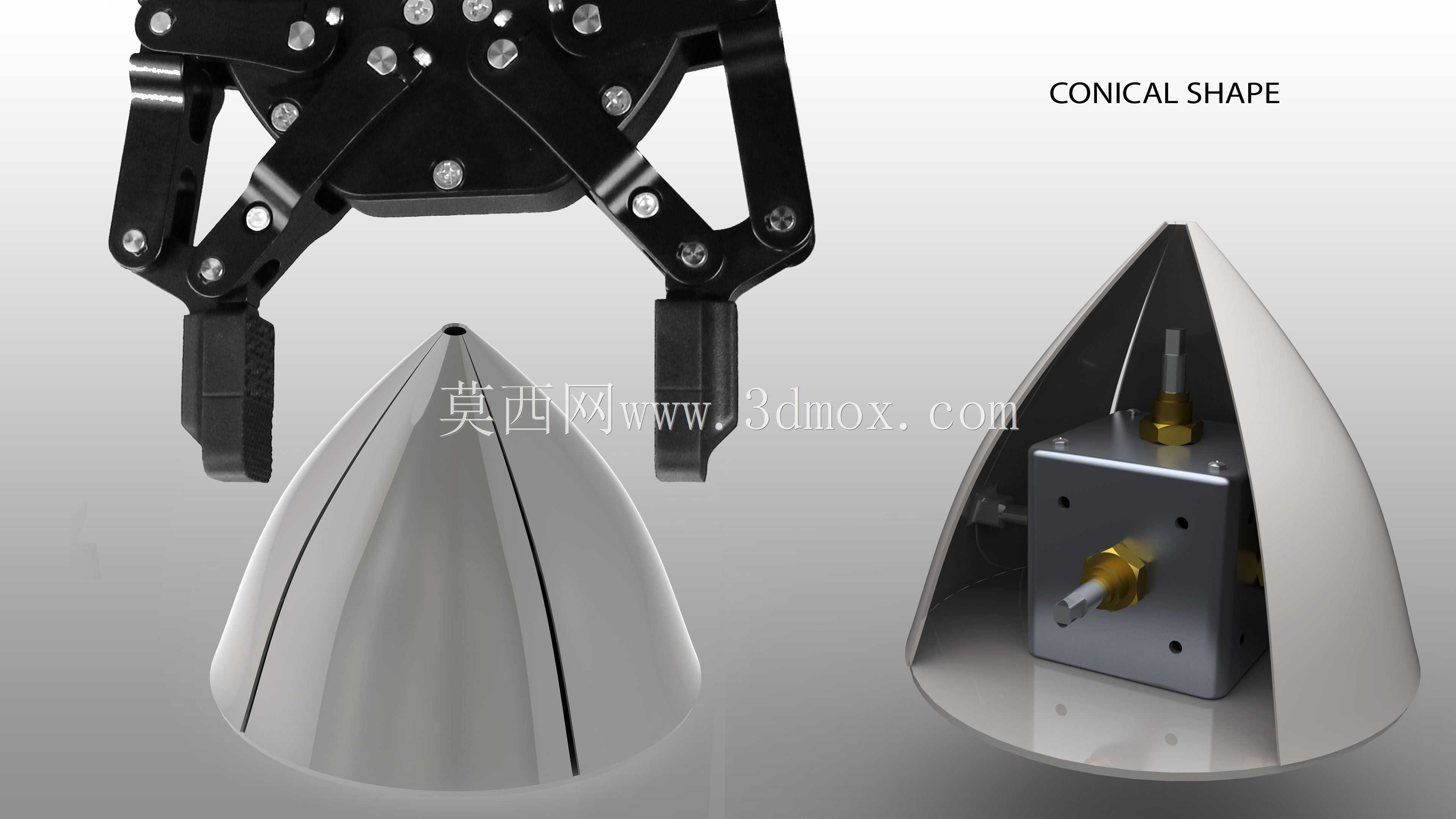

在工业机器人末端执行器的研发、出厂校验与现场调试环节，夹持性能的量化标定是保障抓取可靠性的核心步骤，这款通用试验对象正是为适配不同规格夹持器的性能测试需求设计的专用标定载体，可广泛应用于机器人实验室性能验证、末端夹具出厂精度校验、产线夹持工位调试校准等场景，解决了传统测试中定制工装适配性差、参数调节维度不足、数据采集滞后的痛点。该试验对象采用立方盒式主体结构，外部为规整的立方框架，可适配不同开合行程的平行夹爪、自适应夹爪等多种夹持器的夹持范围，内部预留了充足的功能模块安装空间，整体安装边界规整，无需额外定制转接件即可直接放置于测试台架或模拟工位上开展测试。主体核心功能模块集成了多维度传感单元，可在夹持测试过程中实时采集夹持力数值、夹持过程中的加速度变化数据，搭配内置的无线数据传输模块，可将采集到的动态数据实时传输至外部测试终端，无需布设外露走线，避免测试过程中线缆干涉对夹持动作、力值采集精度造成干扰。设计阶段充分考虑了测试场景的多样性需求，在核心功能模块的安装面板上设置了16个标准螺纹孔，可根据测试需求加装不同重量的配重块，灵活调整整个试验对象的整体重量与重心位置，可模拟不同重量、不同重心偏移状态的被抓取工件，覆盖从轻型精密零件到重型工业工件的多种夹持测试工况，无需更换测试载体即可完成多组参数的对照试验。不同于常规固定参数的测试块，这款试验对象采用可变几何适配设计，可通过调整外部框架的限位结构适配不同夹持行程的夹具，同时核心传感模块采用模块化安装设计，可根据测试需求更换不同量程的力值传感单元，满足从微小力值的精密夹持测试到大夹持力的重载夹持测试的不同精度需求。在实际应用中，测试人员可通过调整配重块的安装位置与数量，模拟工件重心偏置、重量不均等实际生产中常见的特殊抓取工况，验证夹持器在非理想状态下的夹持稳定性与动态响应能力，无线传输的实时数据可帮助研发人员快速捕捉夹持过程中的力值波动、加速度异常等问题，为夹持器的结构优化、夹持力参数设置提供精准的数据支撑，大幅缩短夹持器的调试与验证周期，提升机器人抓取工位的运行可靠性。
