房屋造型门铃控制器外壳结构设计

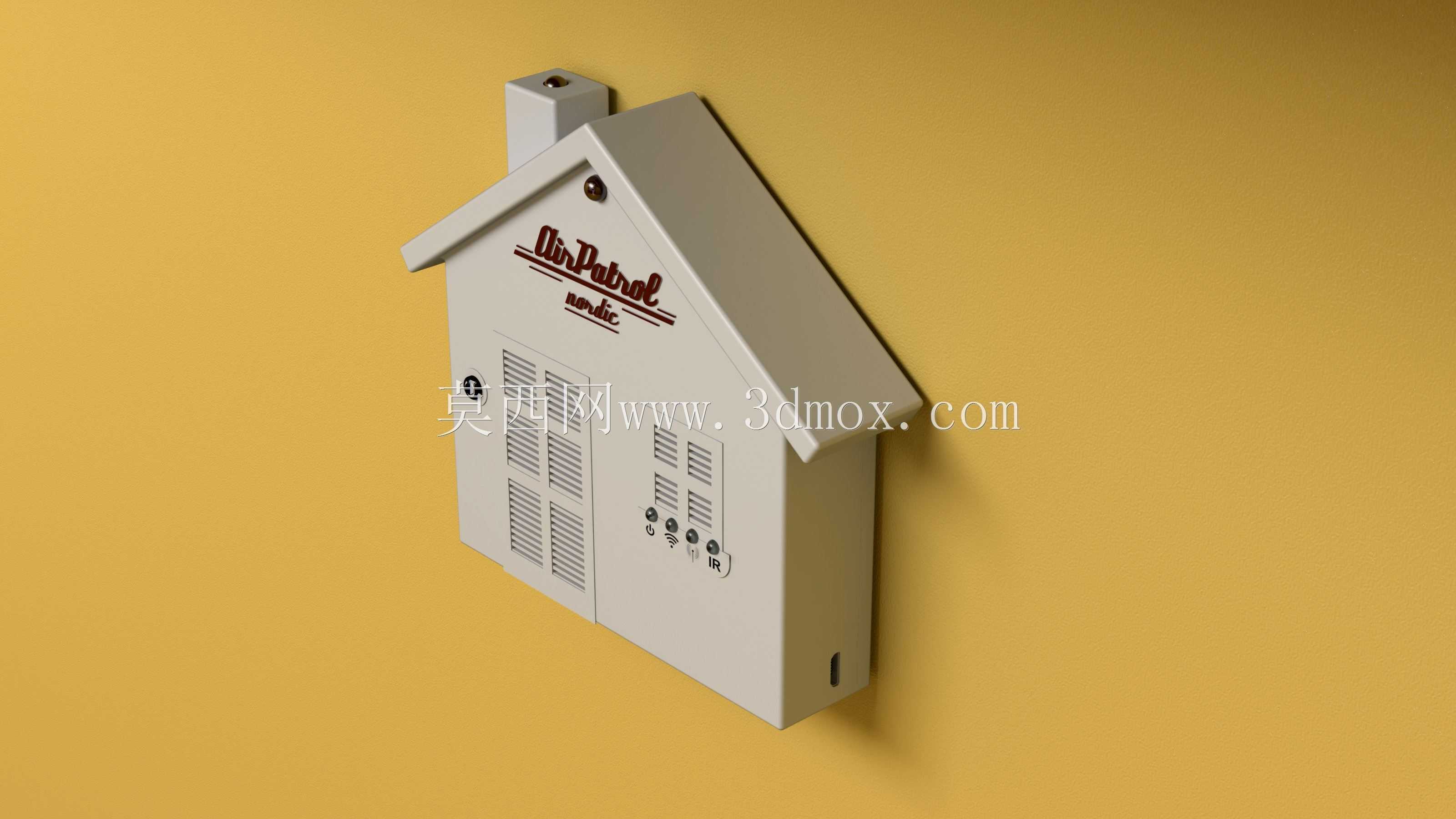

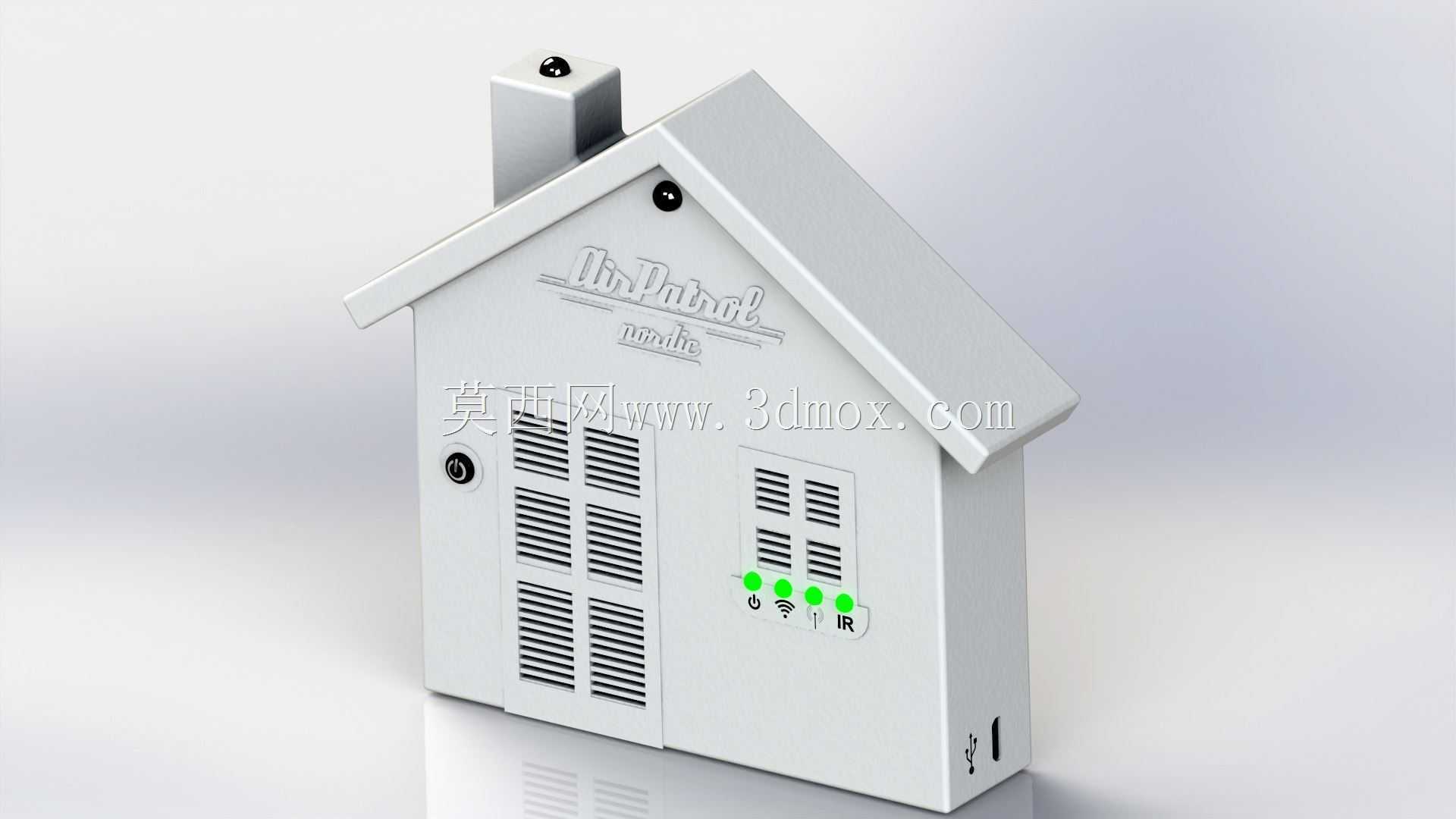

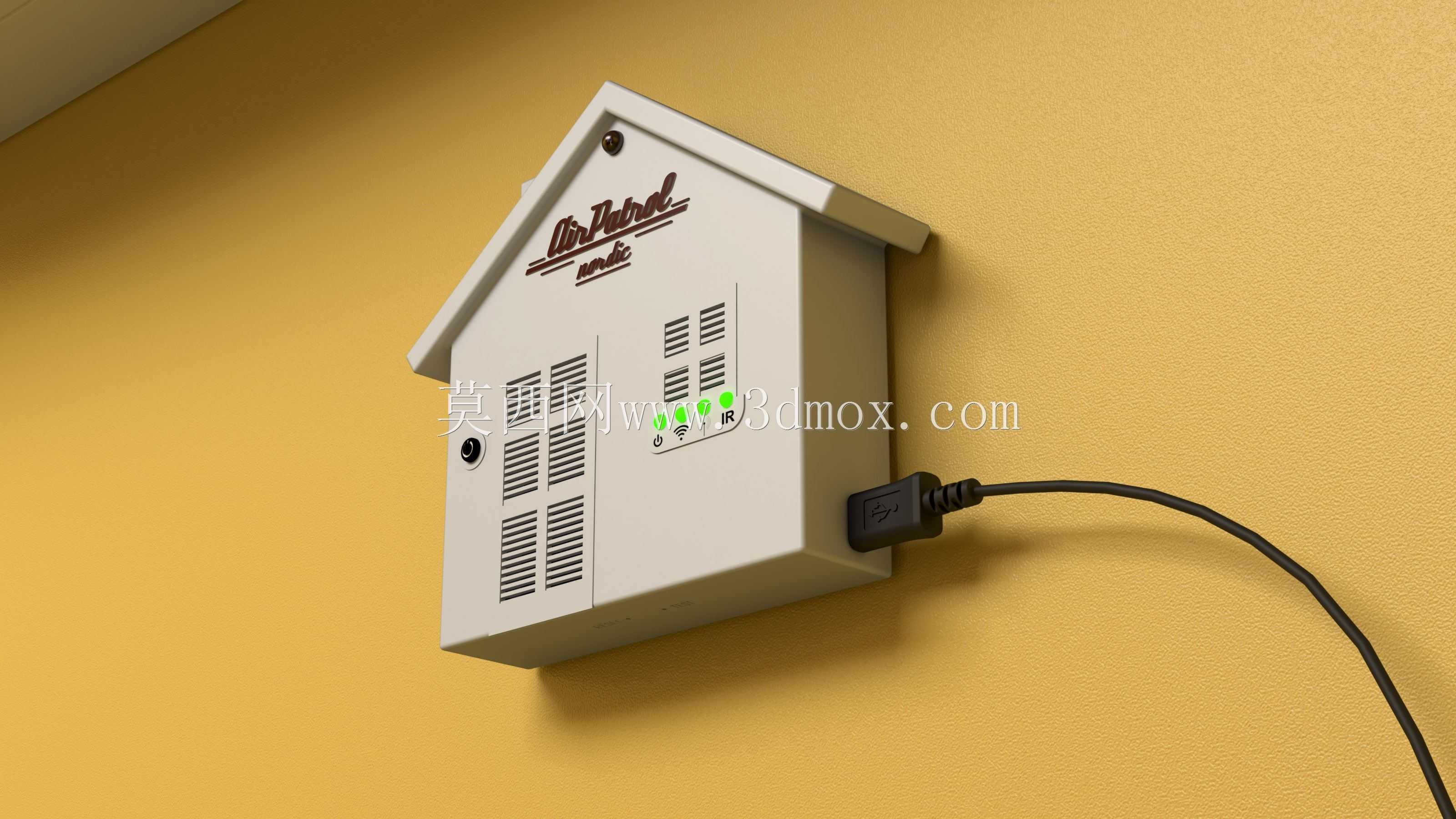

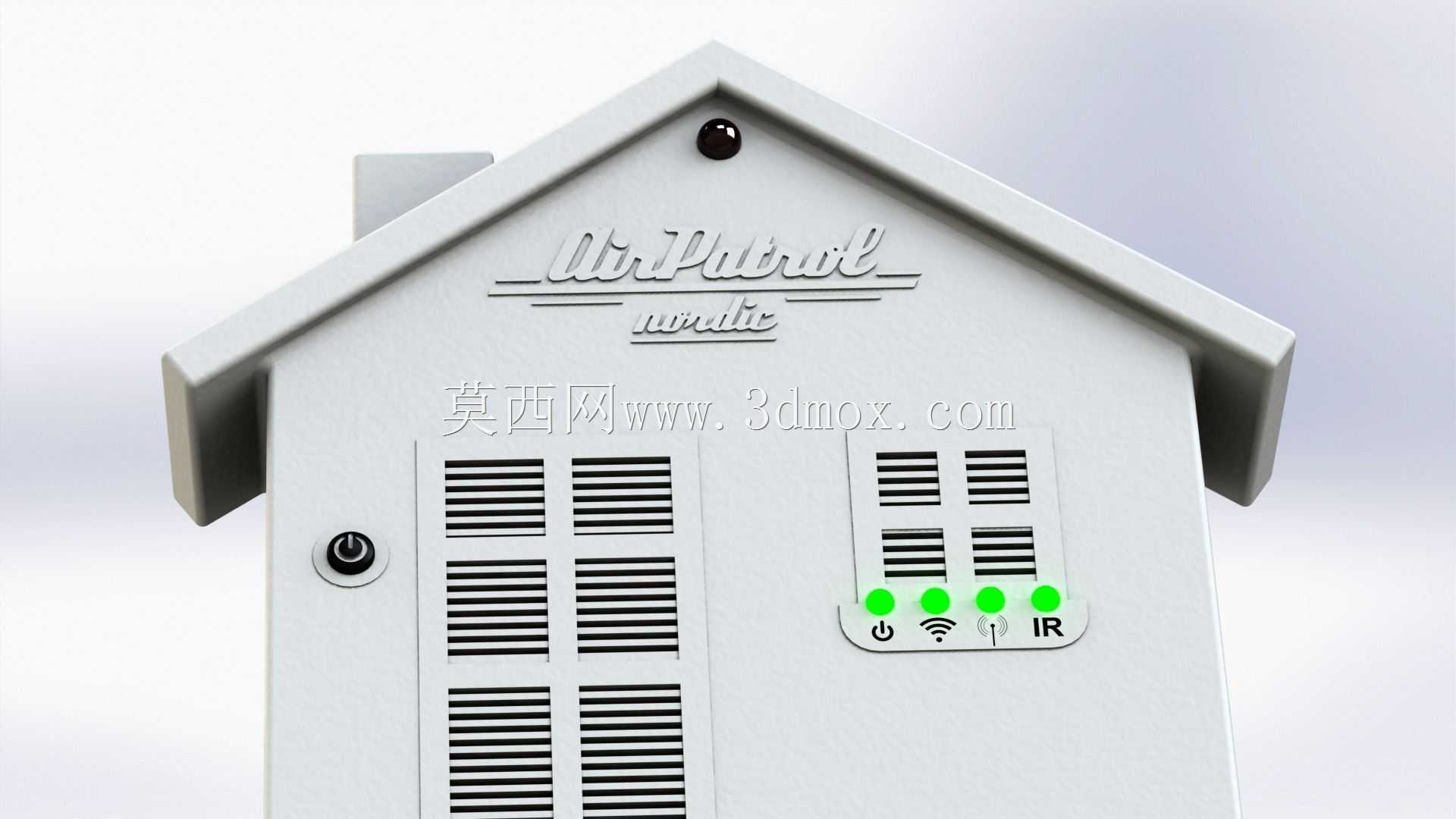

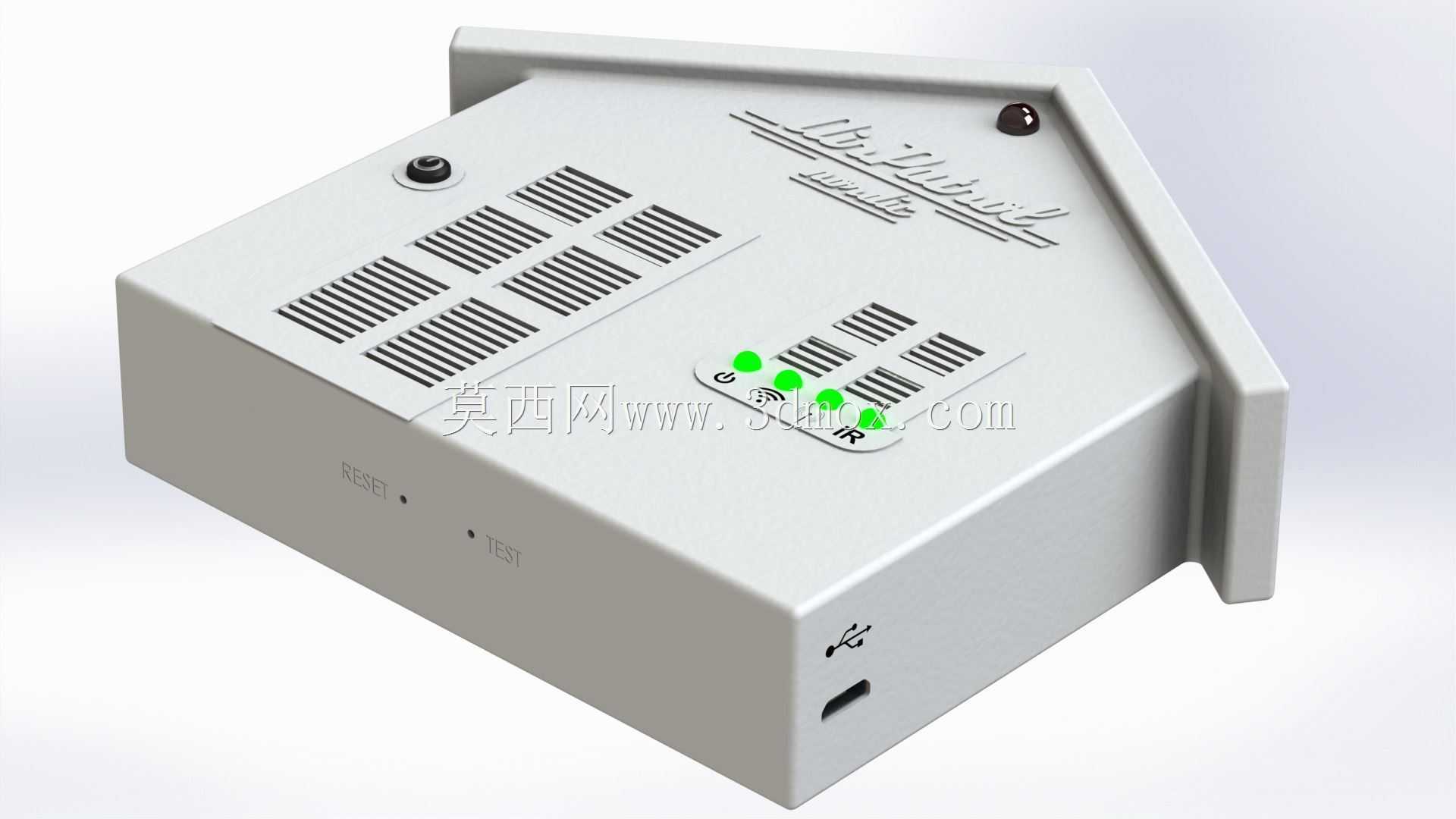

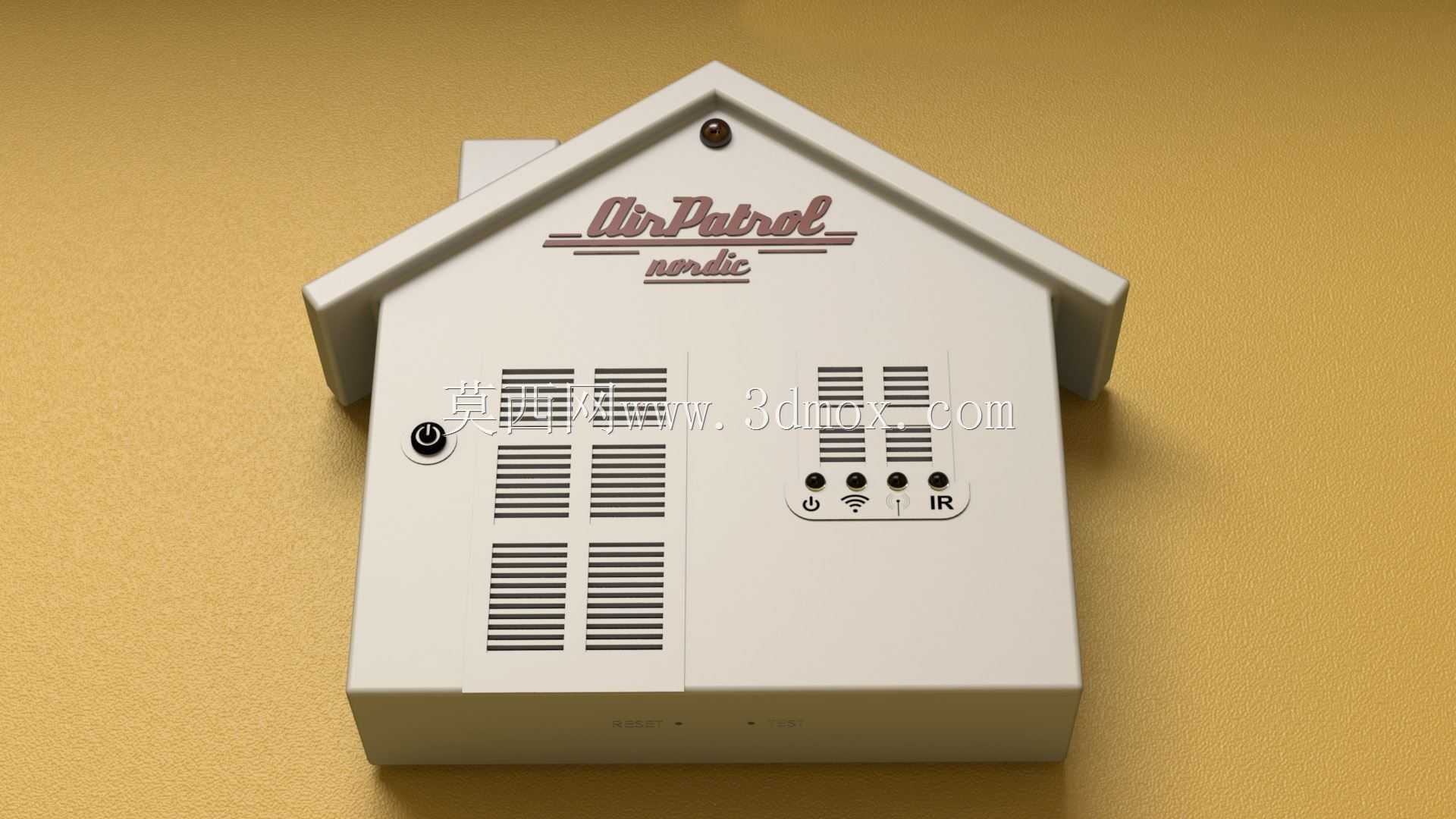

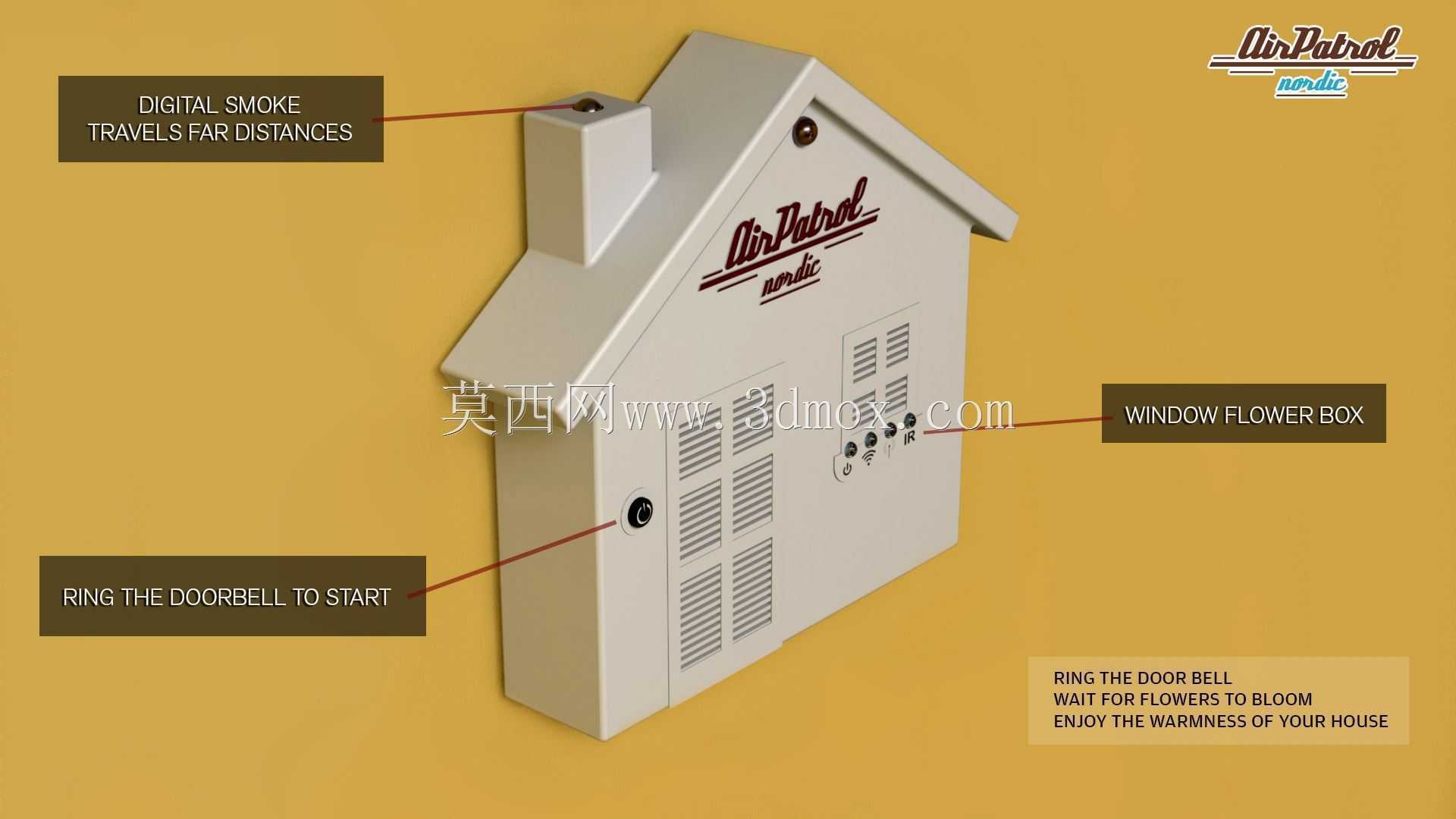

该壳体采用房屋轮廓作为外观主体，斜顶屋檐与方正盒体结合，既形成视觉识别点，也在壁挂安装时让顶部边缘具备自然遮挡作用，可减少灰尘沿上沿直接堆积。壳体正面预留多组通风格栅，格栅按区域分块布置，在保证内部控制板散热气流通过的同时，避免单块大面积开孔削弱面板刚性。正面下部设置指示灯与按键区域，开孔位置靠近接线侧，便于使用者在门口近距离观察状态并完成操作。侧面预留线缆出口，电源线从壳体下部侧方引出后可沿墙面自然下垂，出线孔周边做局部加厚，能够降低线材弯折处的应力集中。

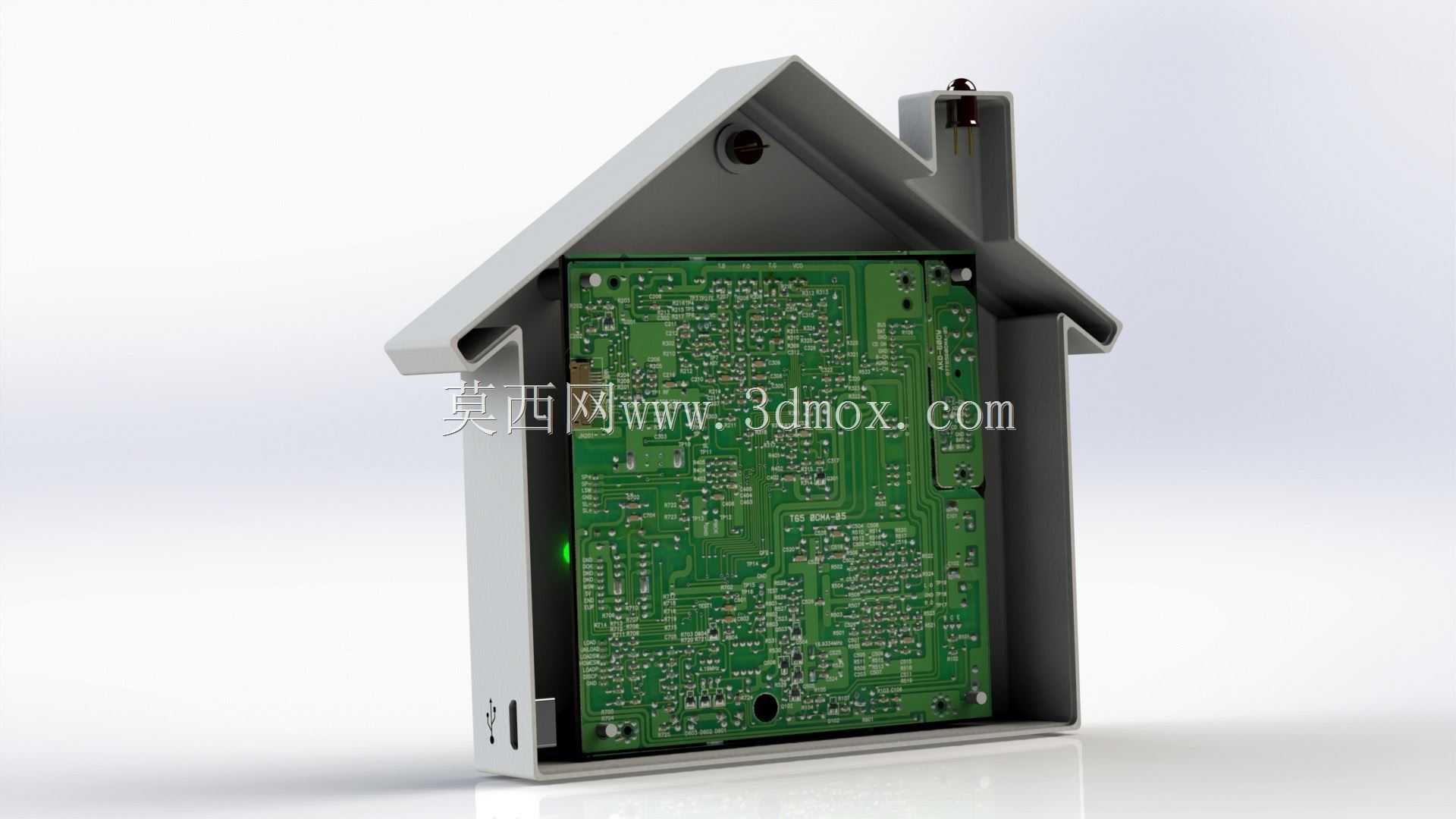

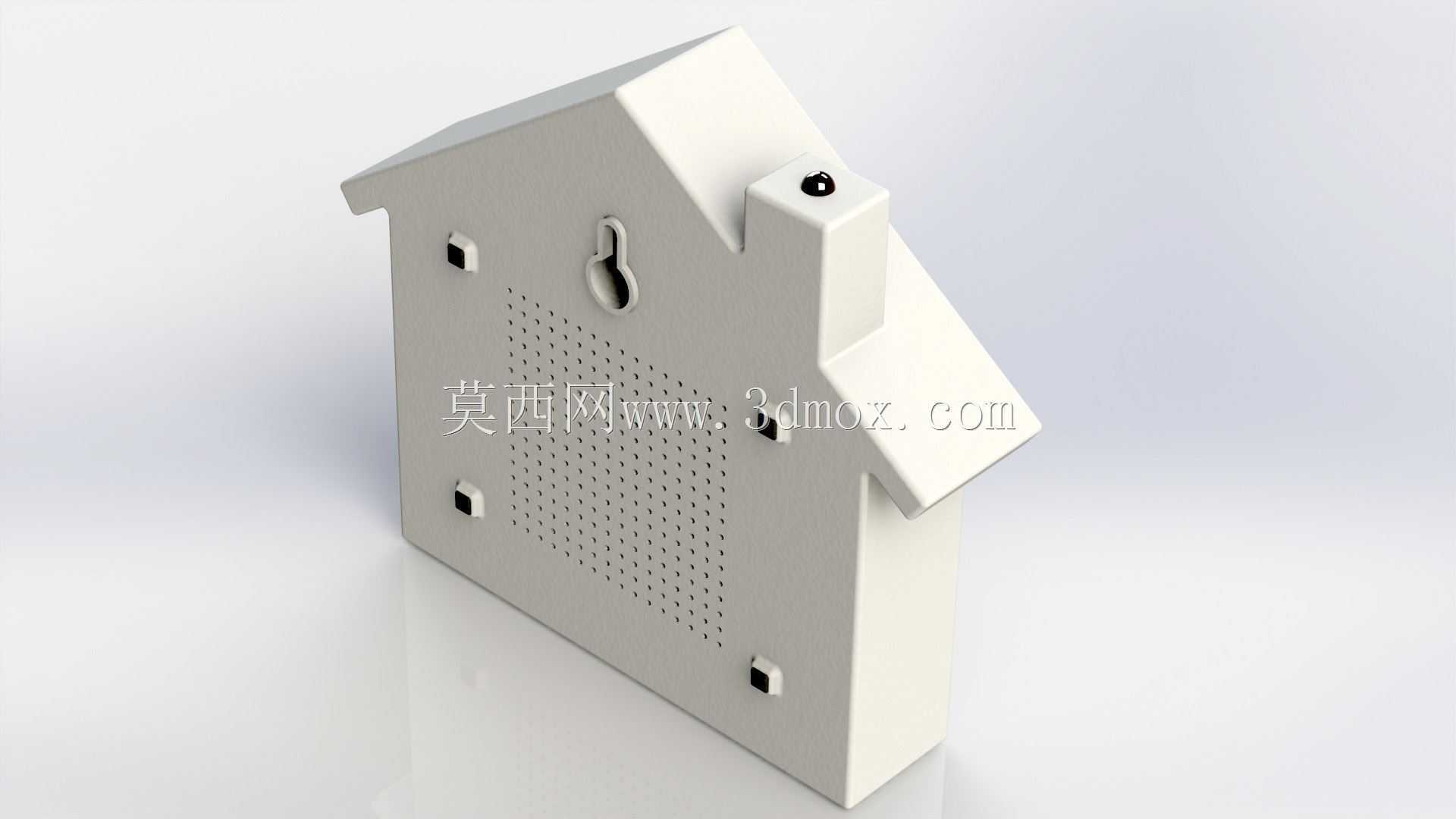

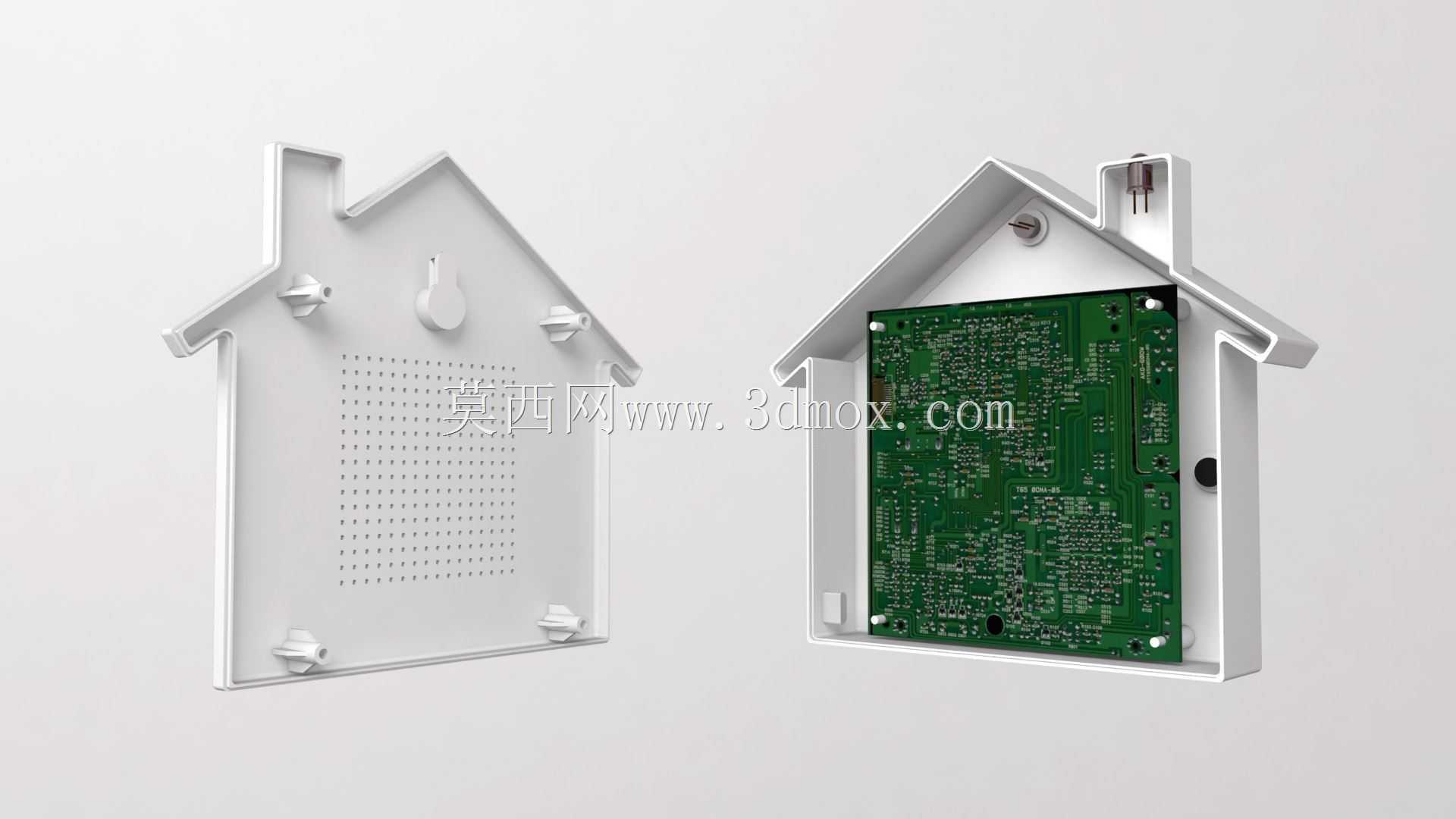

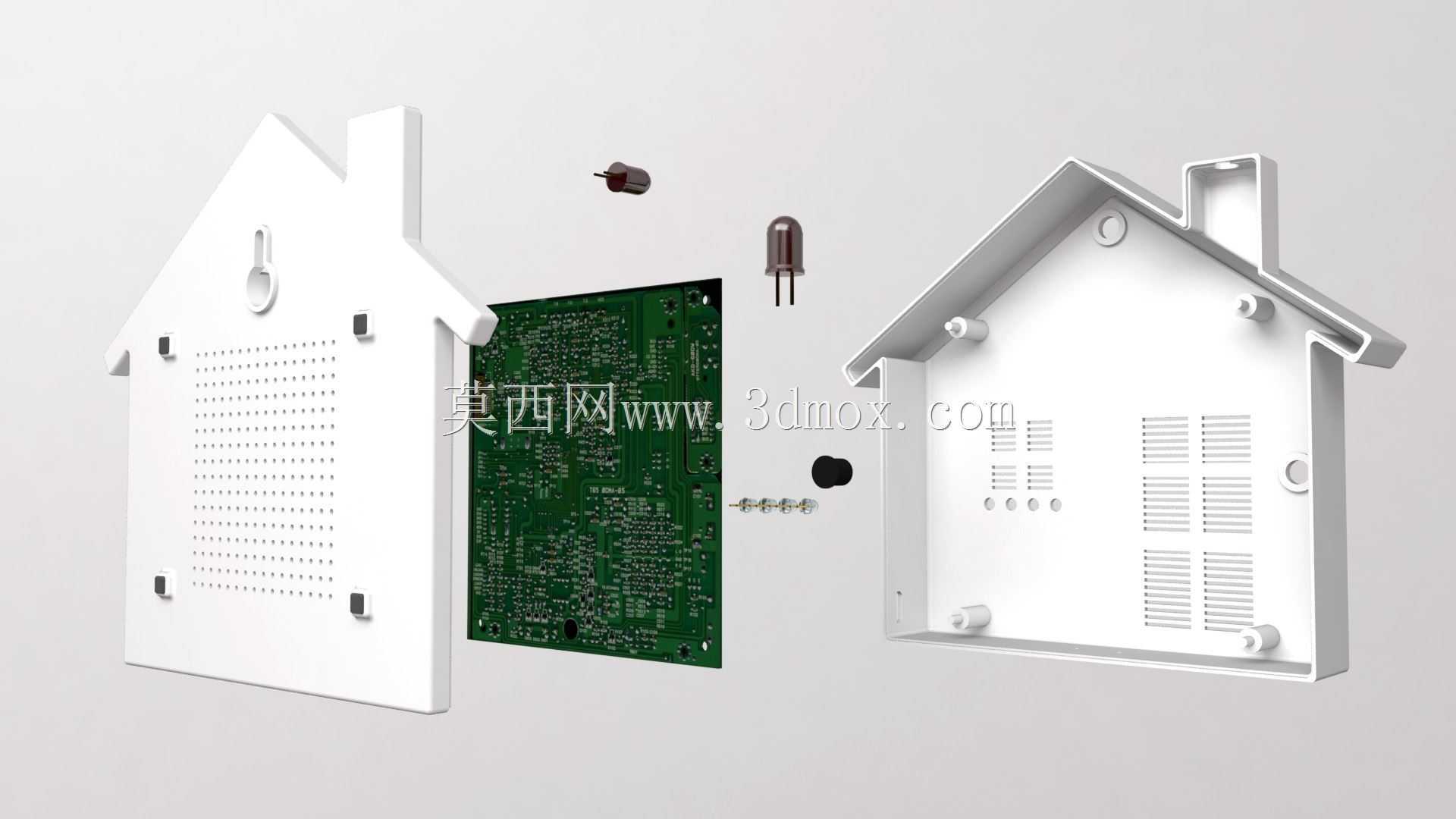

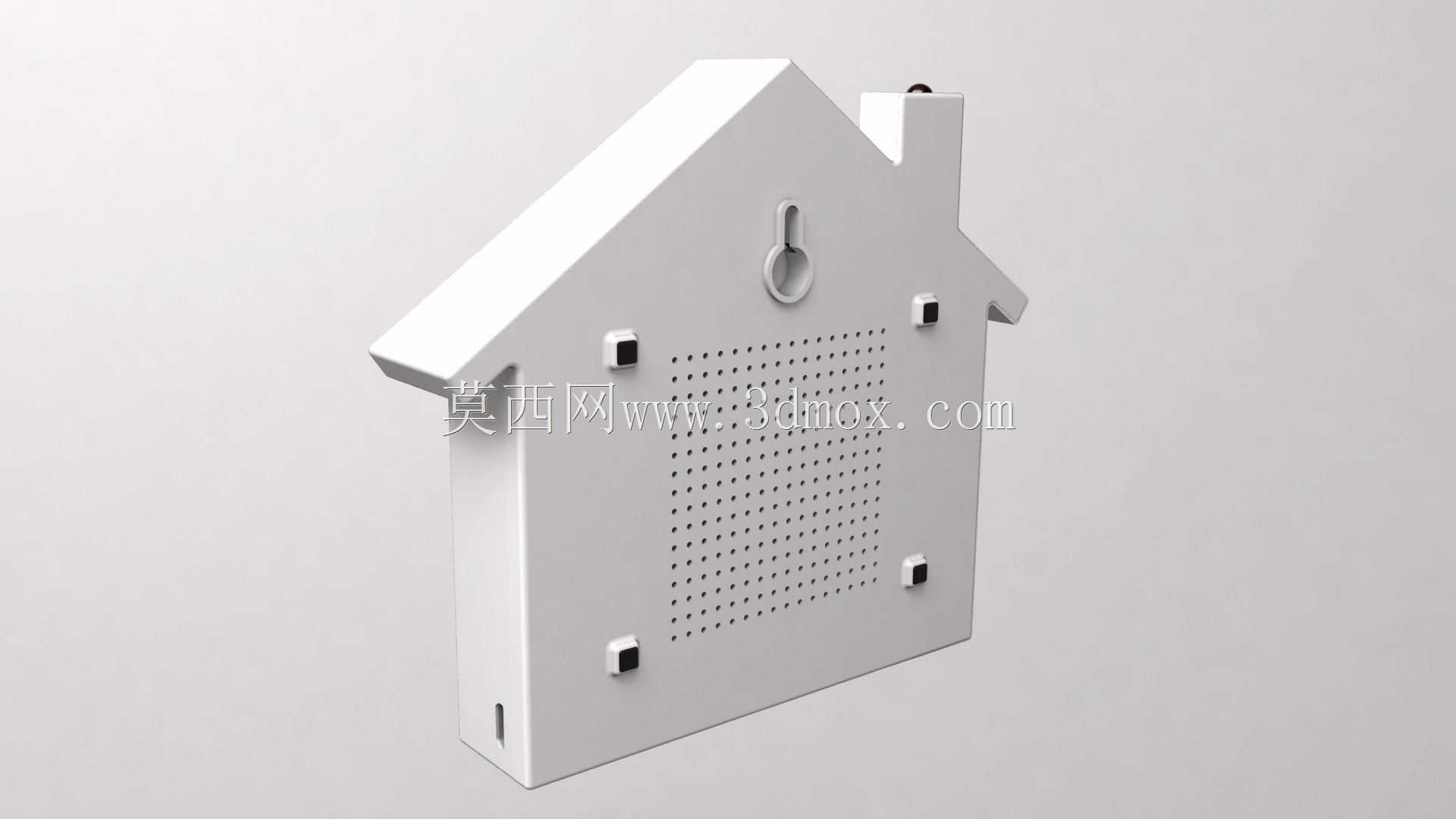

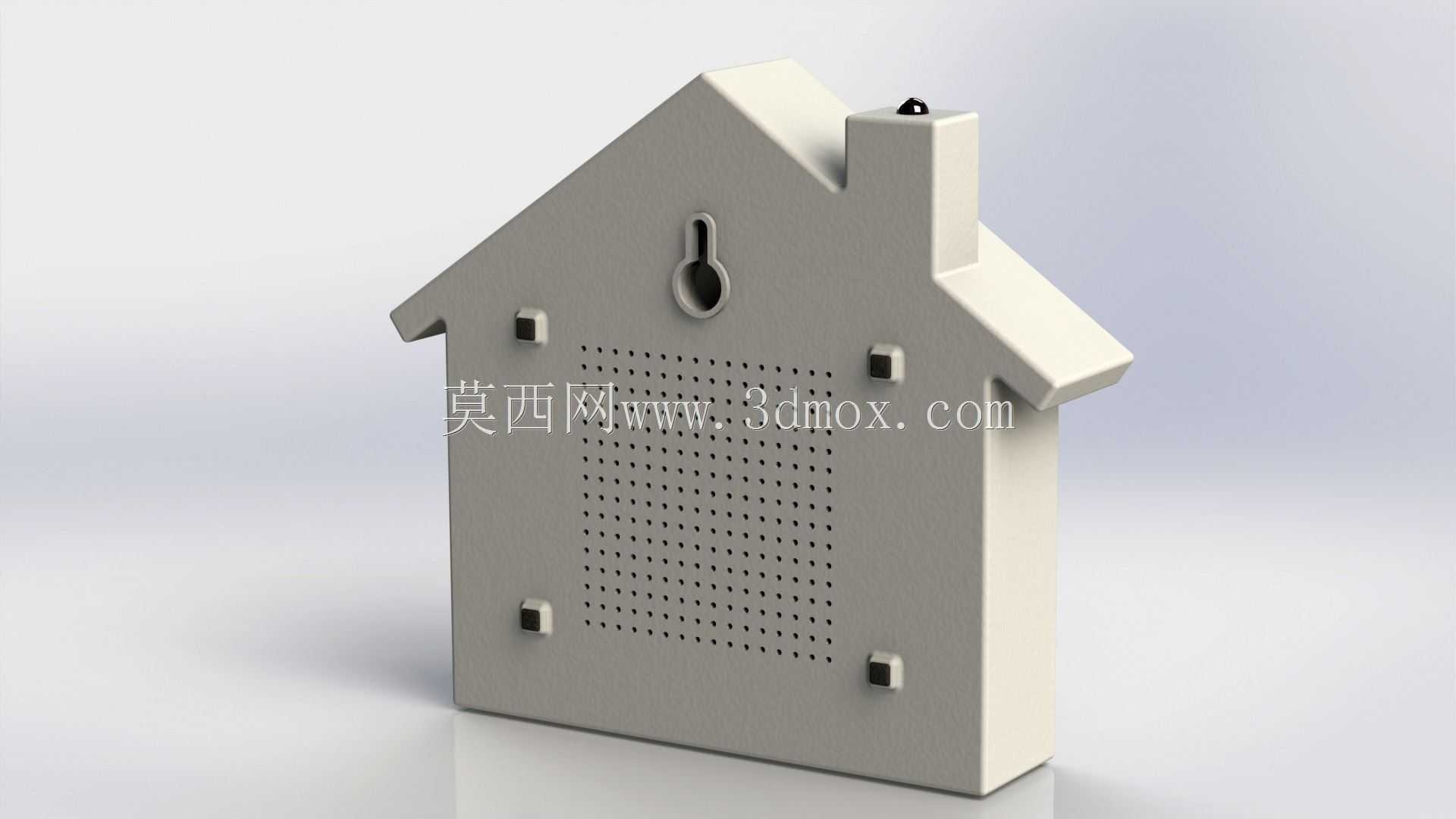

从安装边界看，整体为扁平壁挂形态，背部贴合墙面，固定孔隐藏于壳体内部或屋檐下方，安装后外露紧固件少，外观更完整。屋檐外伸尺寸控制在较小范围，不会过度占用门洞侧边空间；盒体厚度需容纳控制电路板、接线端子与必要的绝缘间隙，因此内部立柱、卡槽和挡筋应围绕板卡尺寸布置，而不是单纯追求外观薄型化。前面板与底壳采用扣位加螺钉的组合方式较为合理：周边卡扣承担预定位和接缝约束，关键受力点再用螺钉锁紧，可减少长期使用后因温度变化导致的翘曲开口。

结构设计时需要重点处理三个问题。其一，格栅开孔率与面板强度的平衡，开孔过密会使注塑时熔接痕增多，运输或按压时也容易出现局部变形；开孔过少则散热不足，尤其控制器长时间带电工作时，内部温升会影响电子元件寿命。其二，壁挂状态下的防水防尘等级，虽然这类室内门口设备不必按户外壳体处理，但屋檐、接缝和出线位仍应形成基本导流路径，避免清洁水或冷凝水沿缝隙直接进入电路板。其三，塑料件的脱模与装配工艺，斜顶屋檐区域要避免出现倒扣，正面文字标识可采用凹刻或后期丝印，若做凸起标识则需保证拔模方向一致。

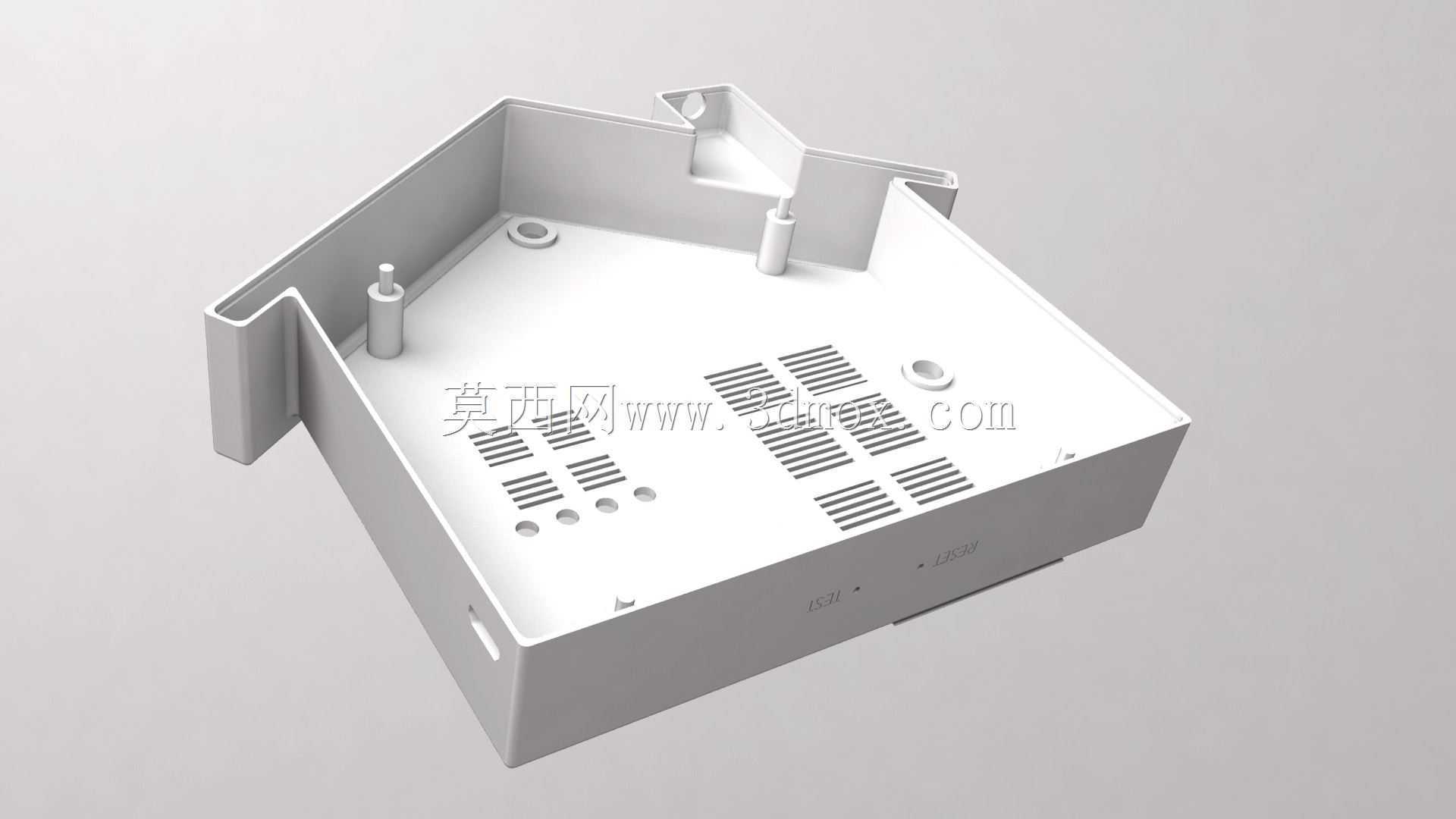

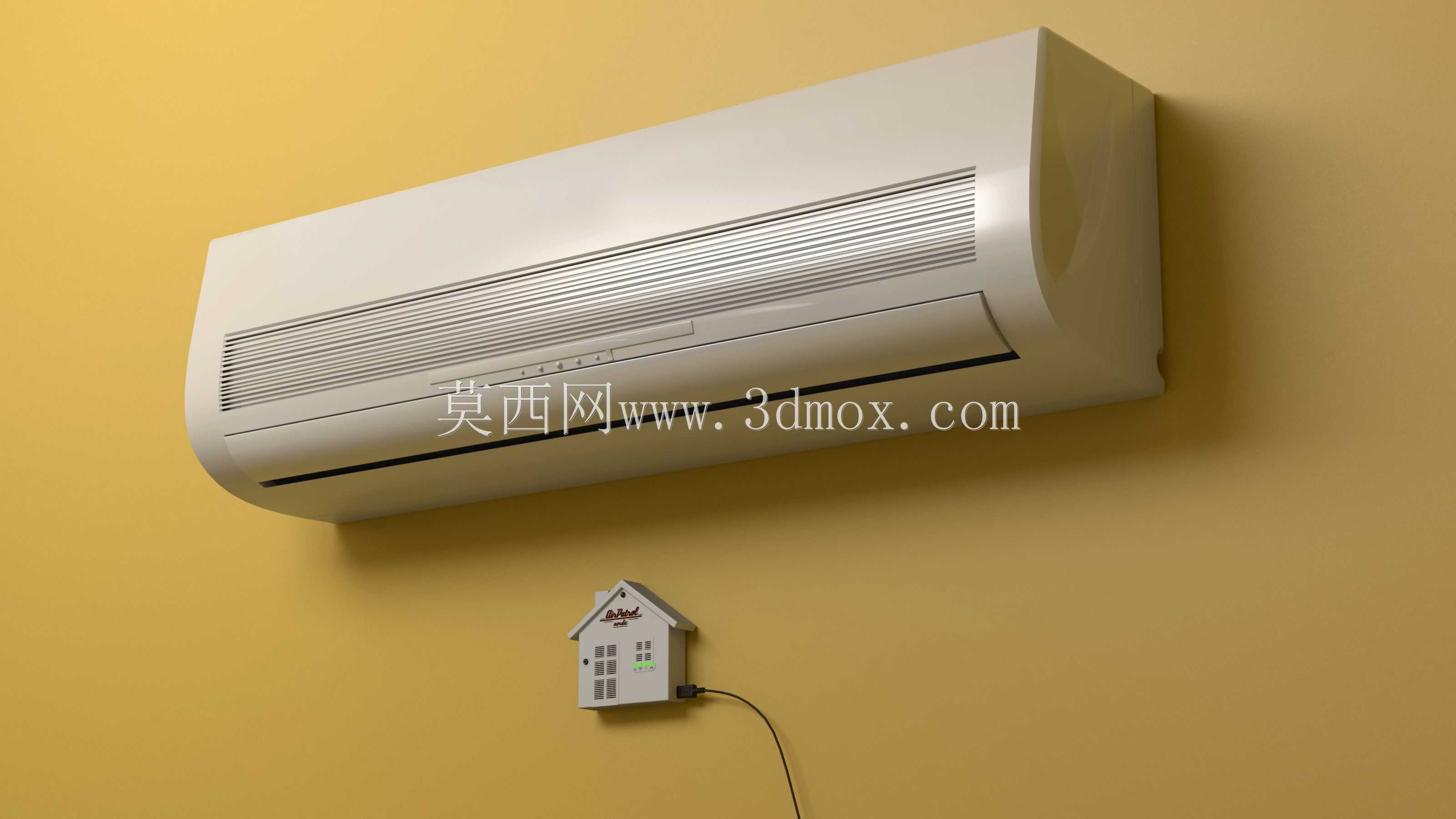

在实际应用中，这类壳体适合安装在住宅入口、公寓门厅或小型办公前台，作为门铃接收、门禁控制或弱电信号转接的外护结构。它不承担复杂机械载荷，核心作用是为内部电子模块提供定位、防护和人机交互界面。建模时应先确定电路板安装孔位、接口高度和按钮行程，再反向生成壳体内部空间；外观曲面应服务于装配与维护，而不是脱离制造条件单独造型。底壳内壁需设置走线槽和压线结构，使电源线与信号线分区布置，减少装配时线材挤压板卡的风险。面板上的指示灯孔需考虑导光件配合，若直接裸灯显示，则孔径与壁厚要控制在合理范围，避免光线扩散不足或亮斑过大。
