家用壁挂式智能空调控制器外观结构设计

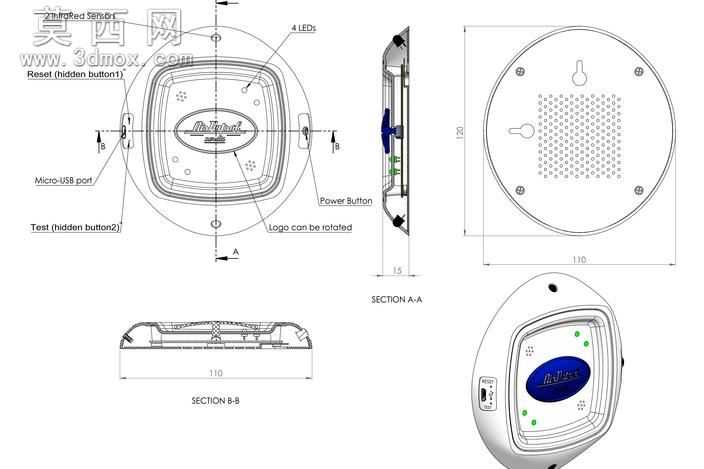

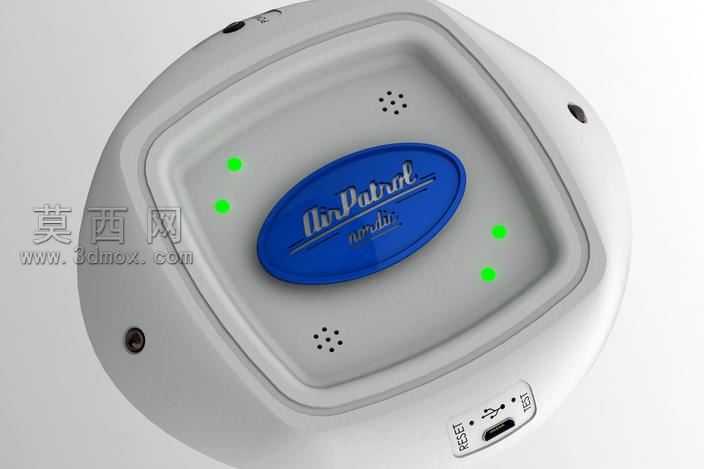

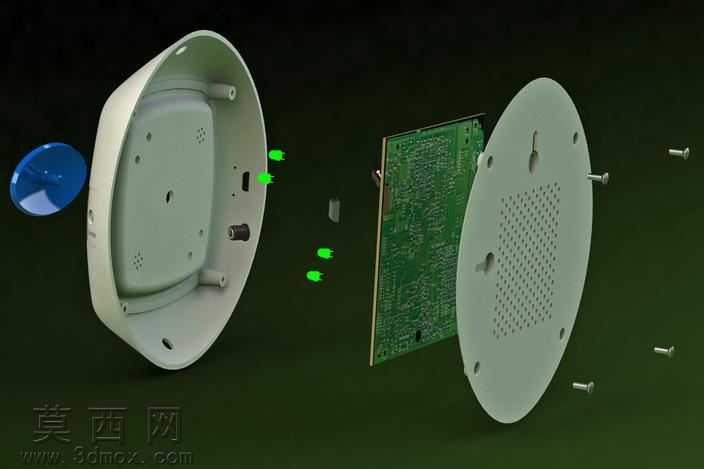

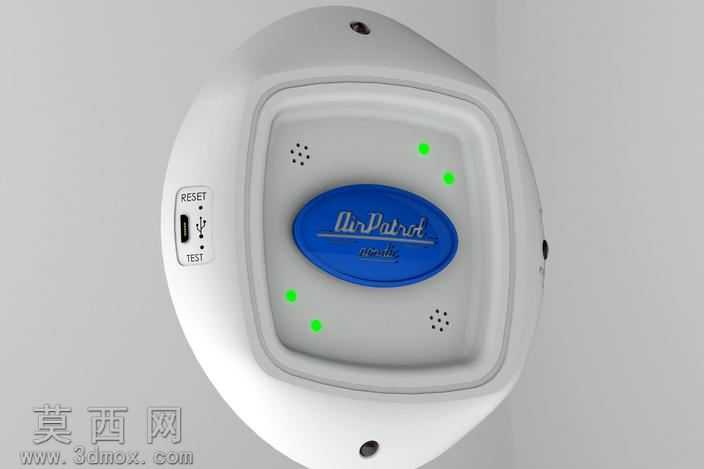

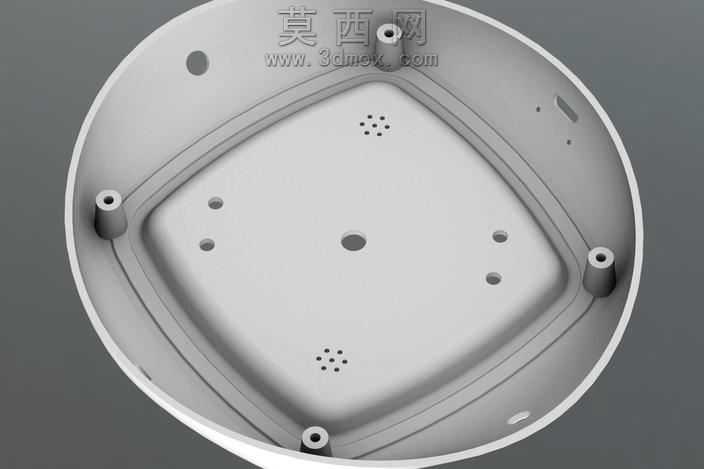

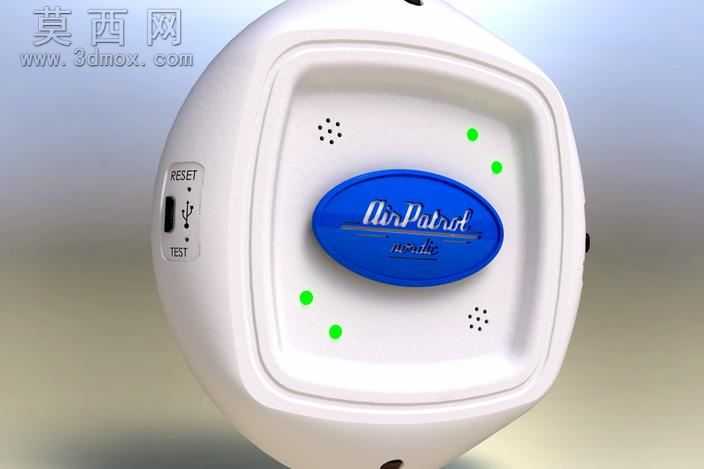

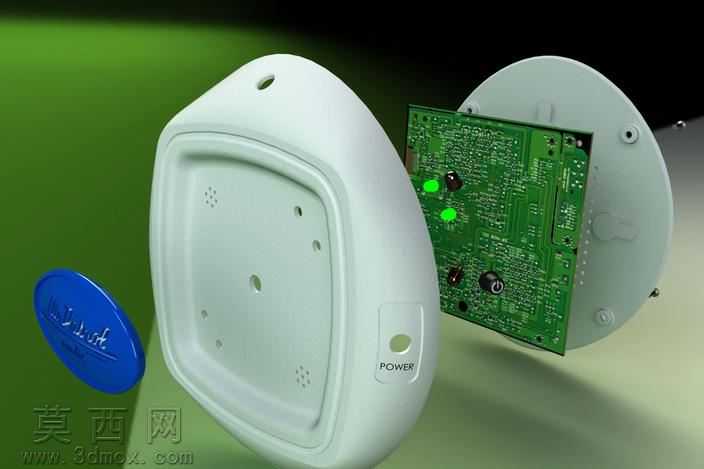

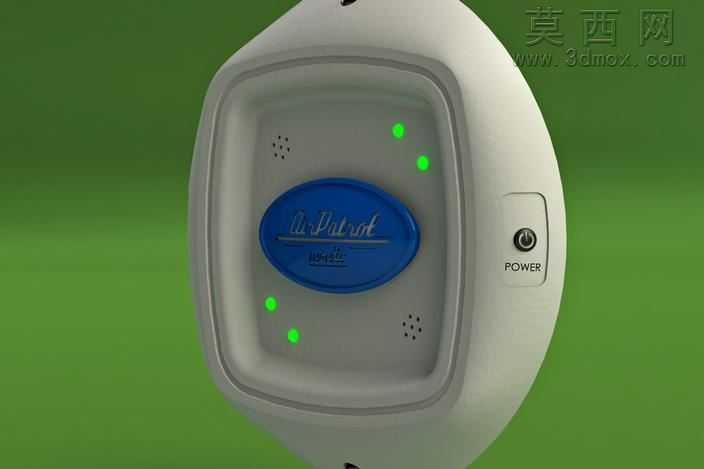

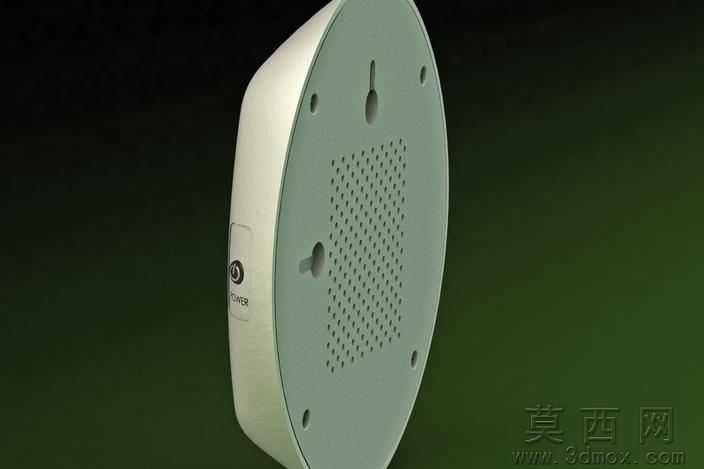

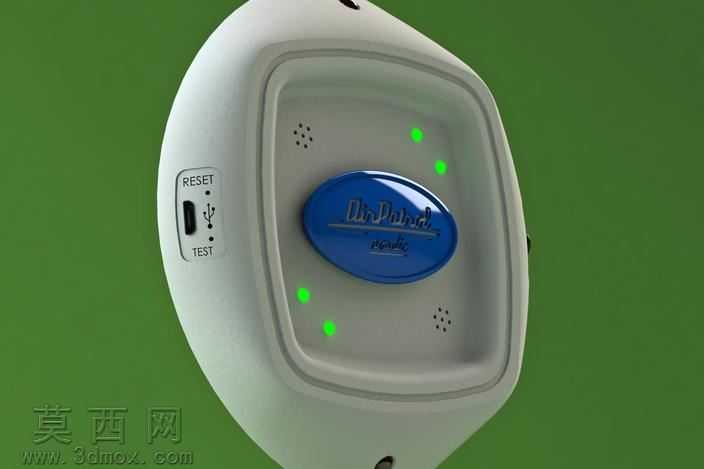

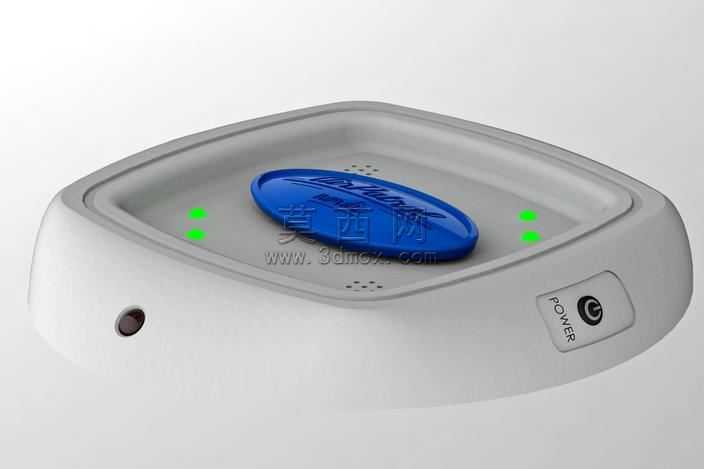

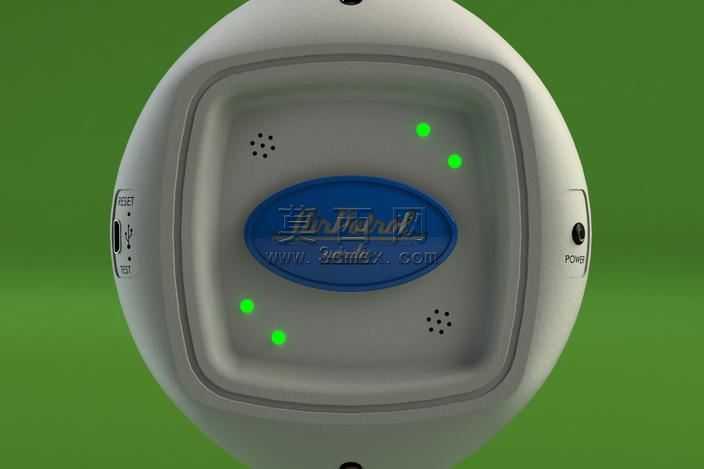

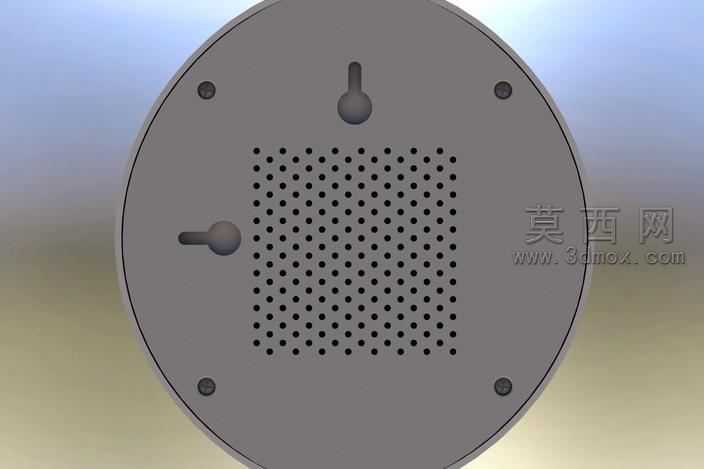

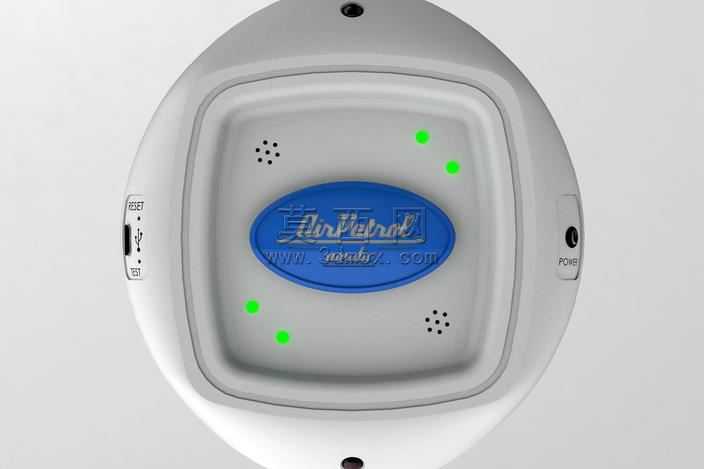

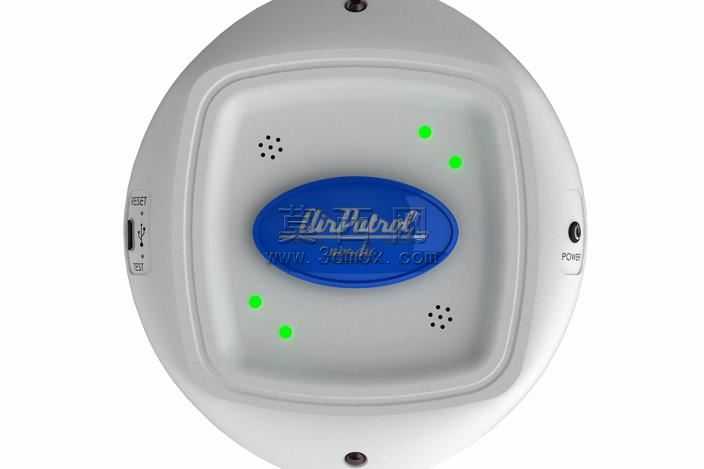

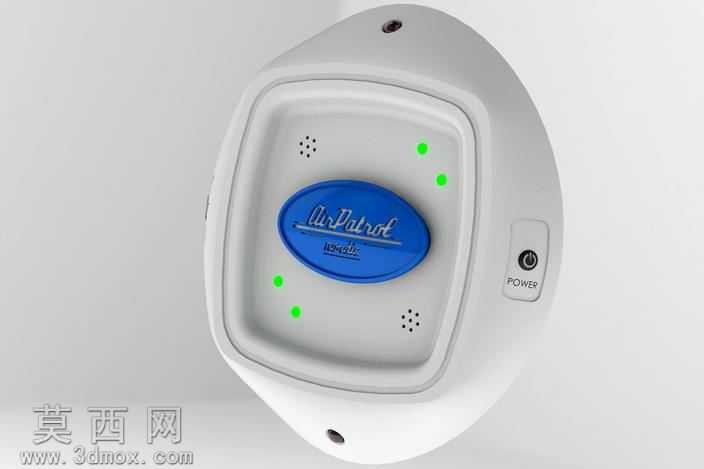

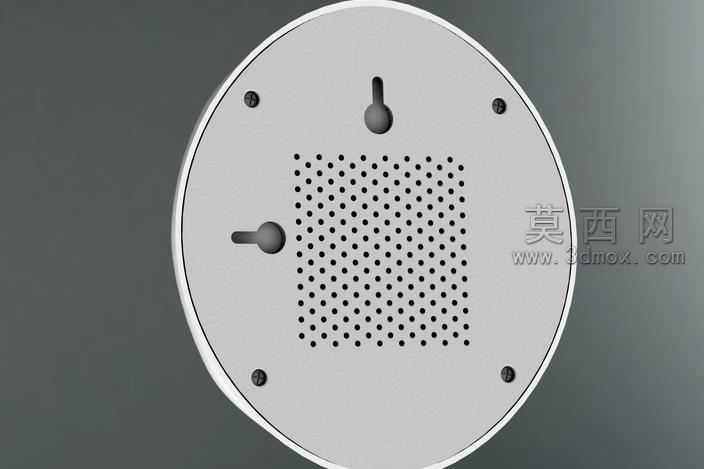

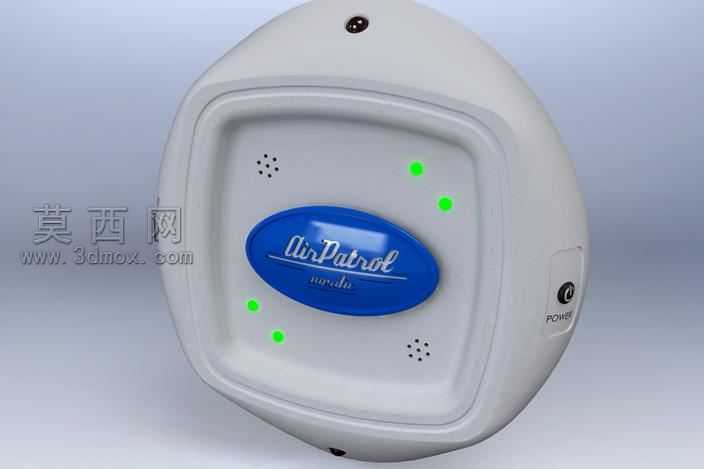

本作品为家用智能空调控制器的三维建模设计成果，建模阶段依托参数化建模逻辑完成全尺寸结构搭建，首先绘制主体椭圆轮廓的基准草绘，通过双向放样曲面生成圆润无棱角的外壳基体，外壳边缘做R3.5的圆角过渡处理，避免安装使用过程中出现磕碰划伤的问题。正面操作区域采用下沉式台阶结构设计，中心预留椭圆形按键安装位，按键表面做凸起的品牌标识浮雕纹理，按键与下沉槽的配合间隙控制在0.2mm，既保证按键按压的活动行程，又避免缝隙过大积灰影响美观。侧面集成复位按键与功能测试接口，接口区域做内凹防护设计，复位按键旁通过丝印层级标注RESET、TEST标识与USB连接符号，标识区域做微磨砂纹理处理，提升印刷标识的附着力。正面环绕中心按键均匀布置四枚状态指示灯开孔，开孔直径1.2mm，开孔内侧做导光槽结构，保证指示灯光线均匀透出无散光问题，上下对称位置布置出声孔阵列，出声孔采用0.8mm直径的微孔矩阵排布，既保证内部蜂鸣器的声音传出效果，又能阻挡外界灰尘进入设备内部。材质渲染阶段，外壳主体采用哑光ABS塑料材质，调整材质粗糙度为0.6、反射率0.1，还原普通家电外壳的细腻磨砂质感；中心按键采用高光蓝色PC材质，添加轻微的清漆层效果，模拟实体按键的亮面光泽感；指示灯区域添加半透明PC材质，设置自发光参数模拟设备通电后的绿光显示效果；侧面接口区域的标识采用深灰色丝网印刷材质，与白色外壳形成清晰的视觉区分。结构设计上充分考虑安装适配性，背部预留壁挂安装孔与水平安装卡位结构，支持垂直墙面壁挂与水平台面放置两种安装方式，内部预留电路板安装柱、电池仓卡位与走线槽位，所有安装柱的位置均做加强筋处理，提升外壳整体的结构强度，避免安装螺丝时出现柱体断裂的问题。建模过程中同步完成装配干涉检查，确认按键、指示灯、接口与外壳的配合无干涉，整体壁厚均匀控制在2mm，符合注塑成型的工艺要求，避免生产过程中出现缩痕、翘曲等成型缺陷。
