T-38飞机主起落架主齿轮油缸结构模型

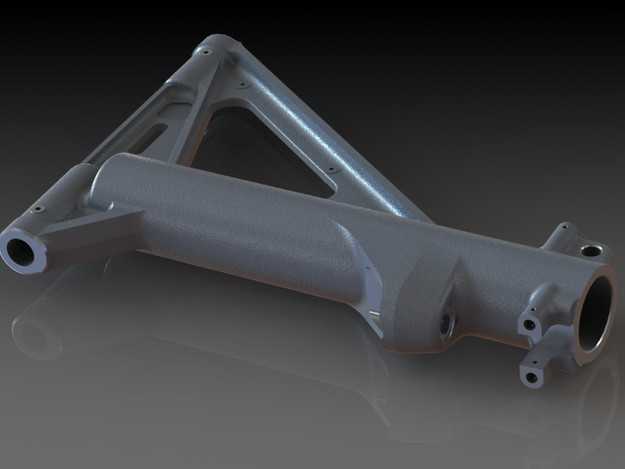

本模型为T-38飞机主起落架配套的主齿轮油缸三维建模作品，建模阶段严格参照航空液压作动部件的真实结构比例完成，首先通过草图绘制勾勒出油缸主体的筒身轮廓、侧置三角支撑臂的外形边界，对筒身两端的油口接口、安装定位孔位进行精准的尺寸约束，确保各安装点位的相对位置符合起落架装配的公差要求。建模过程中对三角支撑臂的镂空减重结构做了细节还原，通过拉伸切除命令完成支撑臂上的减重槽造型，同时对筒身外壁的加强筋、侧置耳片的铰接孔做了倒角与圆角处理，还原真实零件的工艺特征，避免尖锐棱角不符合航空零件的加工设计规范。材质渲染阶段，主体采用航空高强度合金钢材质表现，调整材质的金属粗糙度参数模拟锻压零件的哑光金属质感，对筒身内壁、油口内孔做了轻微的深色材质区分，表现零件加工后的内表面特征；场景搭建采用深色渐变背景配合柔光打光，通过主光源勾勒油缸与支撑臂的结构轮廓，辅助光源补光消除结构死角的暗部阴影，底部添加柔和的反射效果增强模型的立体感，清晰展现零件的整体造型与各部分结构衔接关系。结构设计上，该油缸集成了主起落架的收放作动与载荷支撑功能，筒身作为液压油腔的承载主体，侧置三角支撑臂用于连接起落架的缓冲支柱与机身铰接点，筒身分布的多组小直径孔位分别对应液压油进出管路、位置传感器安装以及锁紧机构的固定点位，各结构之间的衔接过渡做了应力优化的圆弧处理，符合航空部件高载荷下的强度设计要求，完整还原了该主齿轮油缸作为飞机起落架核心液压作动部件的全部结构特征。
