银石赛道AP123电脑散热风扇三维建模作品

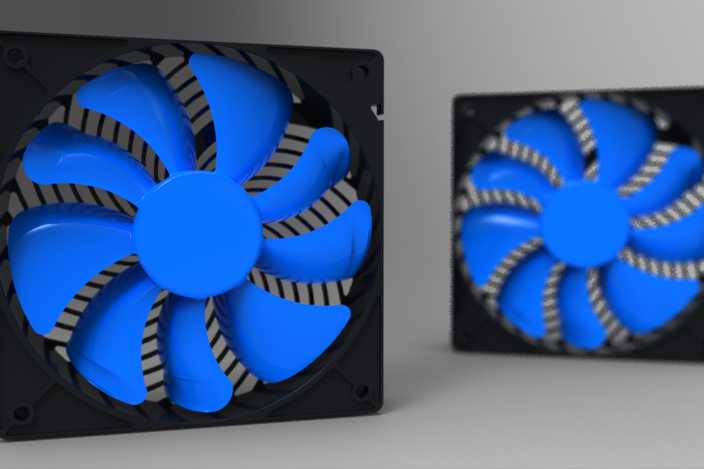

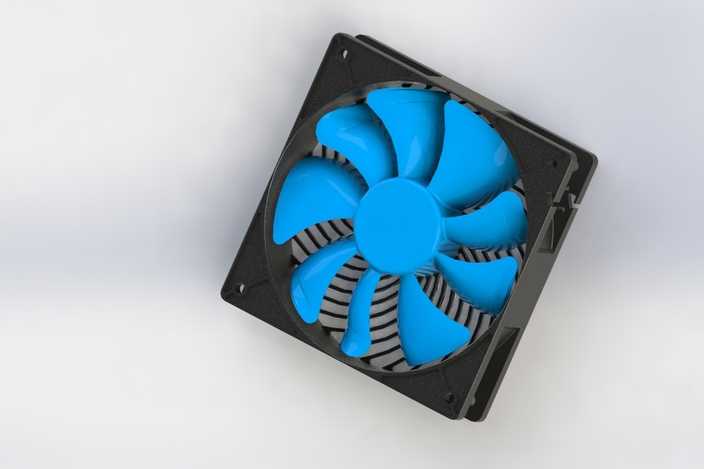

本作品为银石赛道AP123散热风扇的三维建模成果，建模过程以还原产品真实外观与结构逻辑为核心目标，首先基于产品公开的外观尺寸参数搭建基础框架，先绘制120mm规格方形外框的草绘轮廓，通过拉伸命令生成外框主体结构，对外框边角的安装孔位做精准定位，预留标准的风扇安装沉孔结构，保证孔位间距符合常规机箱散热位的安装规范。扇叶部分是本次建模的核心重点，先绘制单片扇叶的翼型截面曲线，参考该型号风扇的大倾角扇叶设计特征，调整曲线的弧度与扭转角度，还原其主打高风量的扇叶曲面形态，通过阵列命令完成九片扇叶的环形排布，保证每片扇叶的间距均匀、扭转角度一致，还原扇叶与中心轮毂的衔接过渡结构，对轮毂的圆形曲面做顺滑处理，避免曲面出现生硬折角。外框内侧的导流格栅结构采用细筋条阵列建模，还原格栅的疏密排布特征，兼顾通风量与结构防护的设计逻辑。材质渲染阶段，外框部分采用哑光黑色硬质塑料材质，调整材质的粗糙度参数还原工程塑料的磨砂质感，避免出现过度反光的失真效果；扇叶部分采用亮蓝色半哑光塑料材质，适当提升材质的光泽度，还原实物扇叶的鲜亮视觉效果，中心轮毂部分与扇叶做同材质处理，保证视觉统一性。建模过程中对风扇侧边的接线槽、卡扣结构做了细节还原，虽然未做内置线缆的完整建模，但预留了线缆出线的结构位置，还原产品侧边的装配卡扣形态，保证外框拼接结构的合理性。渲染阶段采用柔和的顶光搭配侧方补光，突出扇叶的曲面弧度与外框的棱角结构，通过阴影效果强化模型的立体感，清晰展现扇叶与外框之间的间隙结构，还原该款风扇主打高性能风冷散热的设计特质，整体模型曲面顺滑无破面，结构比例与实物保持一致，可用于散热结构展示、机箱装机效果模拟等场景使用。
