卧式管壳式换热设备三维结构设计

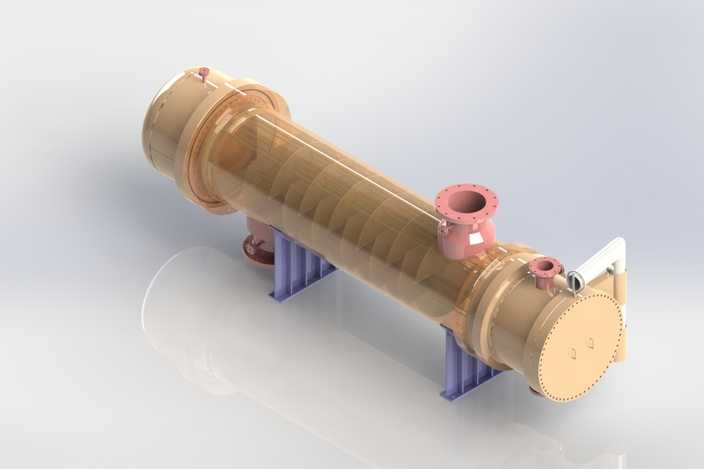

本作品为卧式管壳式换热器的三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用自顶向下的设计思路，先完成整体布局框架的搭建，再逐步拆分细化各个零部件的结构细节，确保各部件装配关系准确无干涉。模型完整还原了管壳式换热器的核心结构，包含卧式圆筒形壳体、两端管板、封头端盖、内部换热管束、折流板组件、介质进出口接管、支座结构以及配套的法兰、紧固件、密封结构等全部细节。建模过程中对壳体的壁厚、接管的伸出长度、法兰的密封面结构、支座的支撑角度都做了精准的参数化设定，所有尺寸均参考行业通用设计规范进行匹配，保证模型具备实际工程参考价值。材质渲染阶段，针对不同部件的实际应用材质做了区分设置：壳体与封头部分采用金属铜质感的材质表现，还原部分特种换热器的壳体材质特性，同时调整材质的粗糙度与反光度，呈现出金属加工后的细腻质感；支座部分采用深灰色金属材质，模拟型钢焊接支座的表面效果；法兰密封面、接管端口做了精细化的表面处理，区分出加工面与非加工面的质感差异；渲染时采用柔和的影棚光源布局，通过多角度的光源打光，清晰展现出壳体的曲面轮廓、接管的凸起结构以及支座的支撑形态，同时添加了柔和的环境反射效果，让整体渲染效果更具真实感。结构设计上，充分考虑了管壳式换热器的实际工作逻辑，壳程与管程的介质通道完全独立，进出口接管的位置符合流体流动的合理布局，折流板的间距与角度参考常规换热效率需求设定，既保证了模型的外观还原度，也兼顾了内部结构的合理性，能够直观展现管壳式换热器的工作原理与装配关系，可用于换热设备的结构展示、原理教学以及相关设计方案的参考演示。
