螺旋盘绕曲折管壳式换热设备结构设计

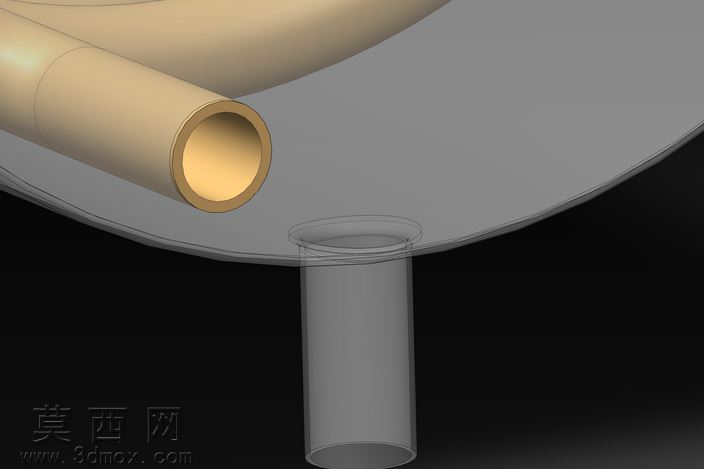

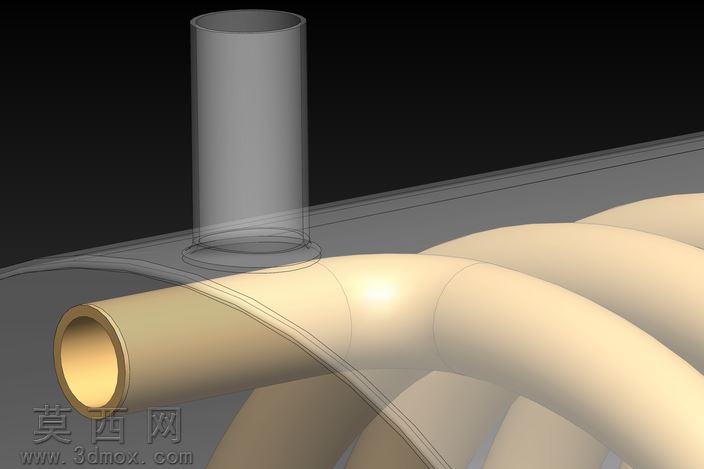

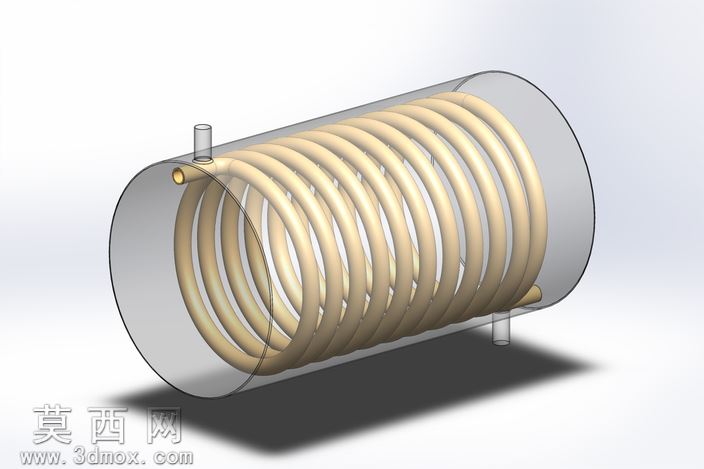

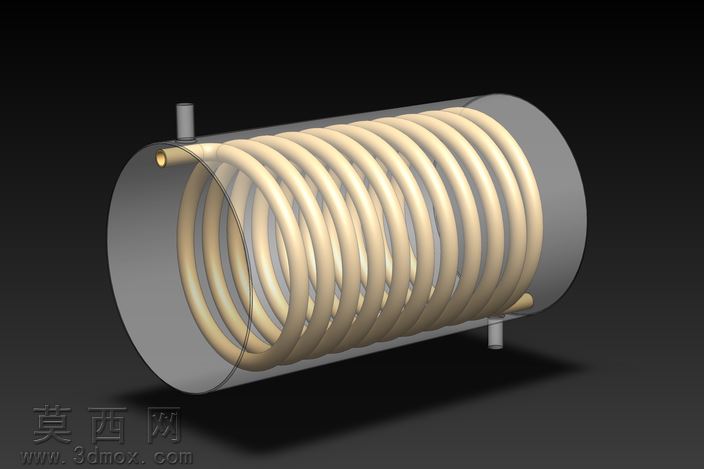

本作品为螺旋盘绕曲折管壳式换热器的三维结构设计模型，建模过程依托三维参数化设计逻辑完成整体结构搭建，首先构建卧式圆柱壳程筒体作为外部承压主体，筒体两端采用平盖式封板完成壳程空间的封闭，在筒体上下侧分别预留壳程介质的进出接口，接口采用短管凸台结构，匹配常规管路对接的安装尺寸要求。壳程内部核心换热元件采用螺旋盘绕的曲折管束结构，建模时通过螺旋线路径扫描生成连续的换热管体，换热管沿筒体轴向均匀盘绕排布，管体与壳体内壁保留均匀的流通间隙，既保证壳程介质可以在管束间形成充分的紊流扰动，也避免管体与壳壁接触产生换热死区。换热管的两端分别从筒体端部封板穿出，作为管程介质的进出通道，管体与封板的衔接位置做了贴合过渡处理，还原实际设备中管板密封的装配逻辑。材质渲染层面，壳程筒体采用半透明的哑光灰材质，既可以清晰展示内部盘管的排布结构，也能体现金属壳体的厚重质感；内部螺旋换热管采用暖调浅米色哑光材质，与灰色壳体形成明确的视觉区分，清晰凸显核心换热元件的盘绕形态；接口短管采用深灰色金属材质，还原钢制接管的实际视觉效果。设计思路上，该结构依托螺旋盘管的长流程特性，延长管程介质的换热路径，同时壳程介质在横向冲刷螺旋管束时，会受管体曲面引导不断改变流向，大幅提升壳程侧的换热系数，相比常规直管式管壳换热器，在同容积壳体内可以布置更长的换热管长度，有效提升单位体积的换热效率。模型整体结构简洁清晰，完整还原了螺旋盘管式管壳换热器的核心组成，直观展现了壳程与管程的空间布局关系，可作为换热设备结构认知、方案初期构型展示的参考模型，清晰呈现螺旋曲折盘管在壳体内的排布逻辑与介质流通的大致路径，体现紧凑式换热结构的设计思路。
