大管径起重吊运用圆管夹钳结构

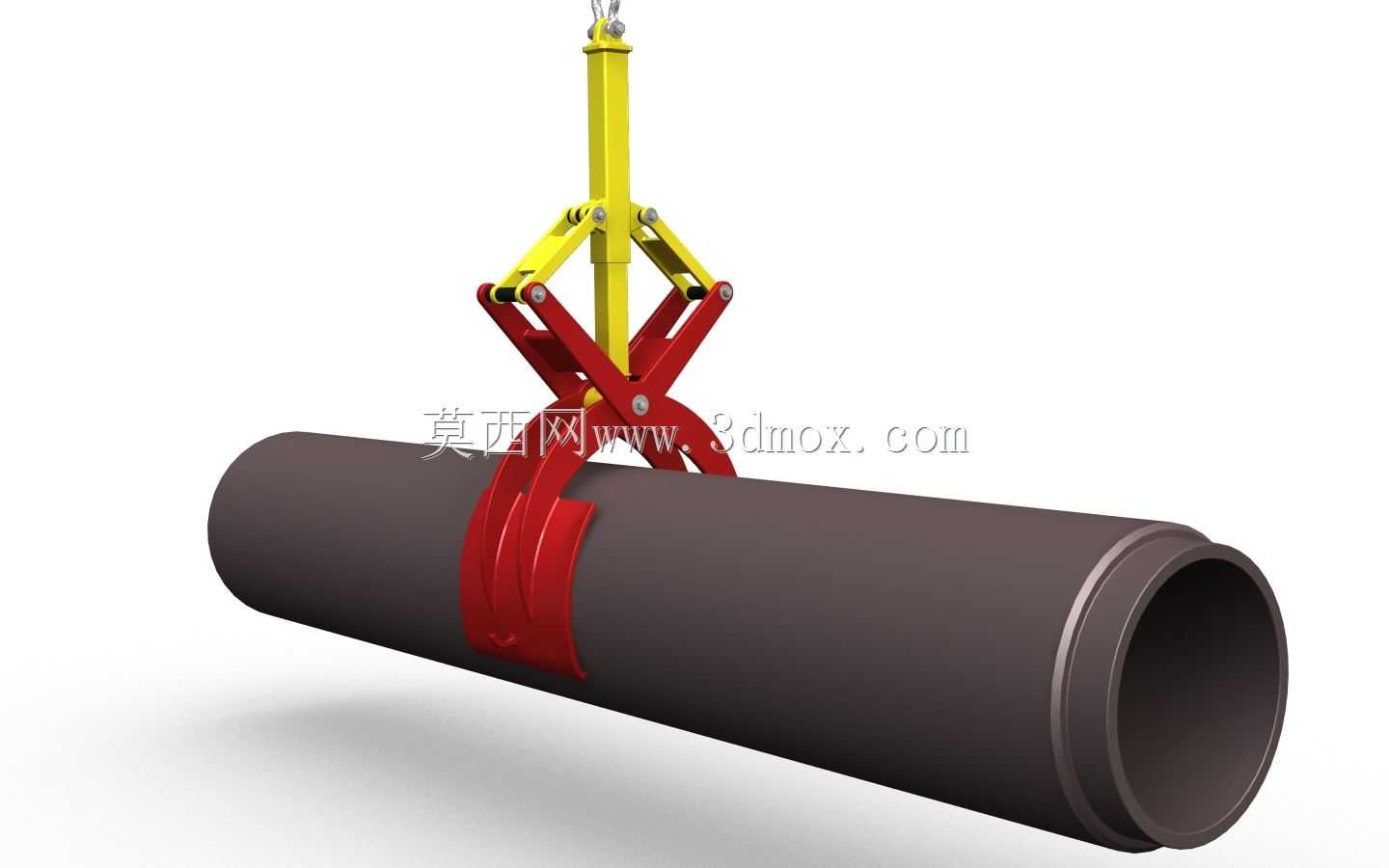

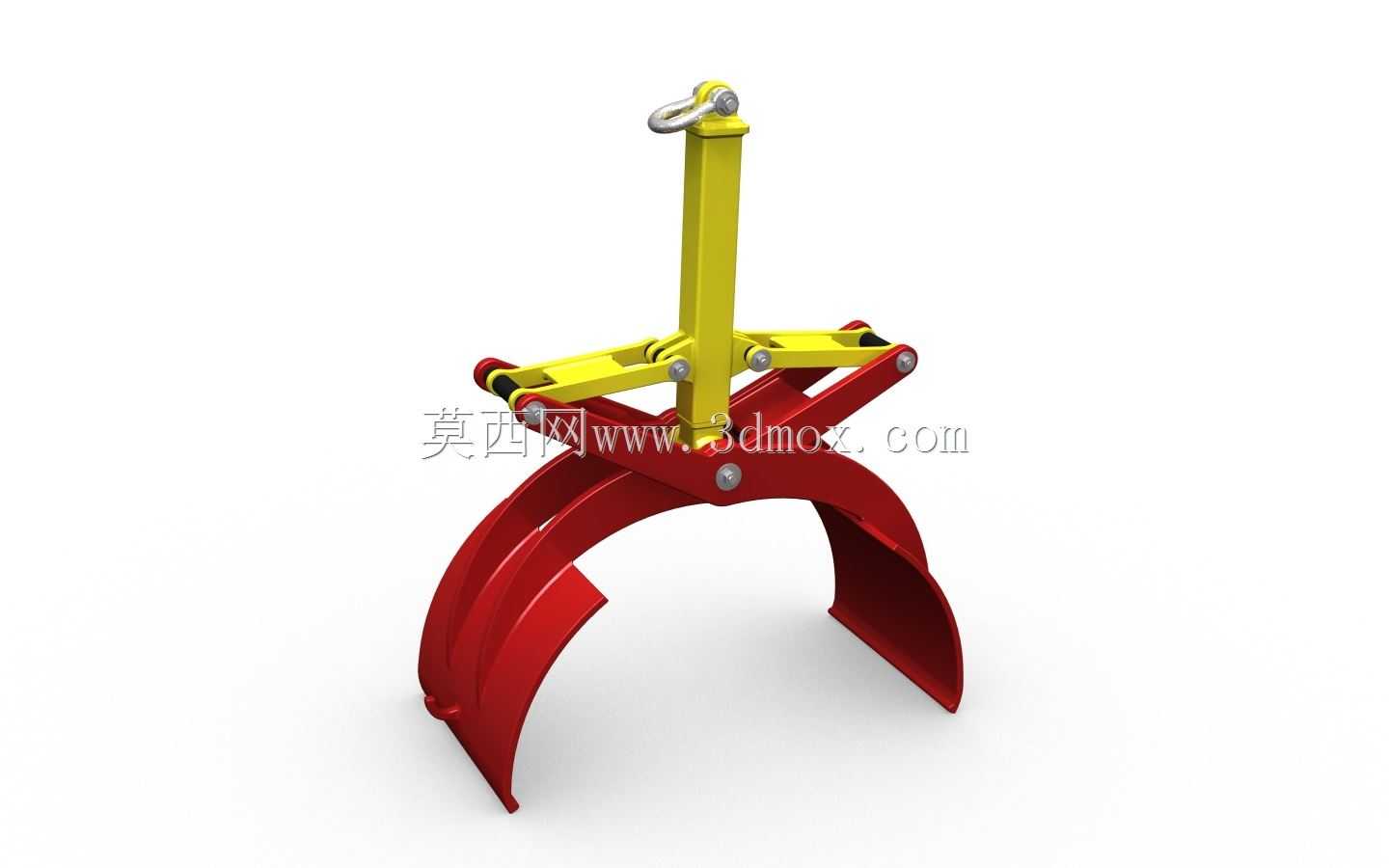

这款夹钳是专门针对大口径圆形管材垂直吊运作业设计的机械式夹持吊具，在市政管网施工、管材仓储转运、大型管道预制加工、油气管道铺设等场景中有着广泛的应用，能够替代传统的绳索捆绑、吊带兜吊作业方式，有效解决大管径管材吊运时易滑脱、捆绑对位耗时久、管材表面易被吊具划伤的痛点。在实际作业过程中，该夹钳无需额外配置动力源，完全依靠吊具起升时的拉力联动内部连杆机构实现自动锁紧，当夹钳被起重设备吊钩向上提拉时，顶部吊环承接起吊拉力，带动纵向拉杆向上位移，通过中部分布的对称连杆结构将拉力传导至两侧弧形钳臂，驱动钳臂绕铰接销轴同步向内收拢，随着起吊重量的增加，钳臂对管材外壁的夹持正压力会同步增大，形成自锁效应，即便起升过程中出现小幅晃动，也不会出现松脱打滑的问题，当管材吊运至指定位置落地卸荷后，钳臂会随拉杆回落自动张开，无需人工手动解锁，能够大幅提升管材转运的作业效率，降低现场作业人员的劳动强度。从设计思路来看，整体采用对称式四连杆联动结构，核心受力铰接点均配置了耐磨销轴衬套，能够长期承受交变载荷冲击，减少铰接位置的磨损量，延长吊具的整体使用寿命；钳口部分采用大弧度弧形曲面设计，弧度匹配大口径管材的外圆轮廓，接触面积远大于普通直板钳口，能够有效分散夹持应力，避免管材表面被夹伤变形，同时钳口内侧预留了防滑结构安装位，可根据吊运管材的材质更换对应的防滑衬垫，适配混凝土管、钢管、PE管等不同材质的大管径管材吊装需求。从安装边界与尺寸适配来看，顶部吊环采用标准起重吊耳结构，可直接匹配市面常规的起重机吊钩、卸扣连接，无需额外制作过渡连接件；钳臂的开合行程覆盖常规大管径管材的外径范围，作业时只需将张开的钳臂对准管材上方下放，待钳臂完全落至管材外壁对应位置后即可直接起吊，对位容错率高，对现场作业人员的操作熟练度要求较低。整体结构没有复杂的液压、电控元件，日常维护仅需定期检查铰接销轴的磨损情况、在铰接位置加注润滑脂即可，故障率极低，非常适合户外工地、仓储堆场这类作业环境复杂、维护条件有限的场景使用，能够在保障吊装作业安全的前提下，有效压缩管材转运的单 cycle 作业时长，适配批量管材的连续转运作业需求。
