直通式压注油杯润滑接头结构设计

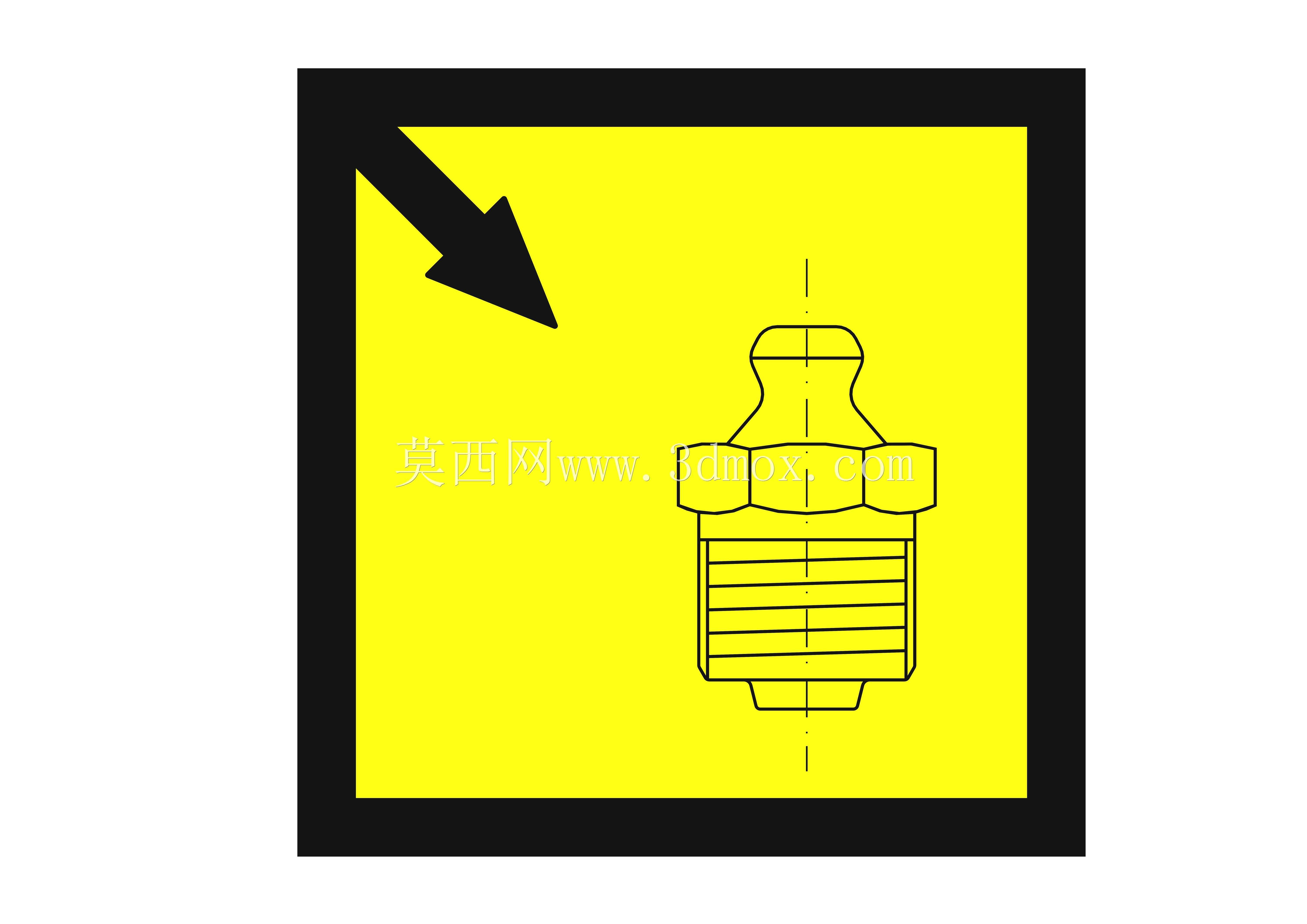

在工业设备的润滑维护体系中，压注式油杯是应用极为广泛的基础润滑部件，这类部件主要承担着向设备内部摩擦副输送润滑油脂的作用，常见于各类减速机、机床导轨、轴承座、工程机械铰接点等需要定期补充润滑脂的场景，能够有效避免润滑介质外泄，同时阻挡外界粉尘、水汽进入摩擦副内部，延长设备核心运动部件的使用寿命。本次设计的直通式压注油杯，整体采用上下贯通的结构形式，顶部为圆弧收口的注油对接端，该部位的圆弧尺寸经过反复校核，能够与标准手动黄油枪的注油嘴形成紧密贴合，压注油脂时不会出现侧漏问题，保证润滑脂能够在压力作用下顺利进入设备油路。中部设置了外六角拧动结构，该结构的对边尺寸符合常规扳手的操作空间要求，安装时无需特制工具，使用普通开口扳手即可完成拧紧操作，六角结构下方设计了定位轴肩，安装时轴肩能够紧贴安装基面，既可以控制拧入深度，避免过度拧入导致内部油路堵塞，也能提升安装后的密封性能，防止油脂从安装螺纹处渗漏。下部为外螺纹连接段，螺纹规格选用通用的管路连接标准螺纹，能够适配绝大多数设备预留的润滑安装孔，螺纹段的长度经过合理设计，既保证足够的连接强度，不会在设备运行振动过程中出现松动脱落，也不会因为拧入过长干涉设备内部的其他运动部件。设计过程中重点考虑了部件的通用性与耐用性，整体外形紧凑，安装时仅需要在设备壳体上预留对应规格的螺纹孔即可，不需要额外加工复杂的安装沉孔或定位结构，能够大幅降低设备生产过程中的加工成本。油杯内部的通油孔采用等径直孔设计，压注润滑脂时阻力小，不会出现油脂残留堵塞的问题，顶部的收口结构在无注油压力时能够依靠自身结构形成一定的密封效果，避免设备运行过程中内部油脂从油杯口溢出，同时也能减少外界杂质进入油路的概率。在实际应用场景中，这类油杯可以适配锂基脂、钙基脂等多种常见的工业润滑脂，工作环境温度覆盖常规工业设备的运行温度区间，不管是常温车间的通用机床，还是户外作业的工程机械铰接点位，都能稳定发挥注油润滑的作用。安装时需要注意在螺纹段缠绕适量密封生料带，进一步提升螺纹连接位置的密封性能，日常维护时只需要定期使用黄油枪对接顶部注油口压注适量润滑脂，即可完成对应摩擦副的润滑保养，操作门槛极低，不需要专业的维护人员即可完成操作，能够有效降低设备的日常维护成本。
