医用止血钳式夹持工具三维建模设计

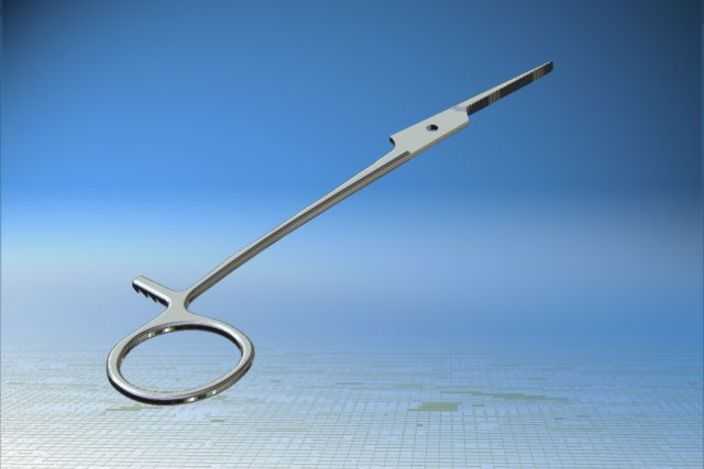

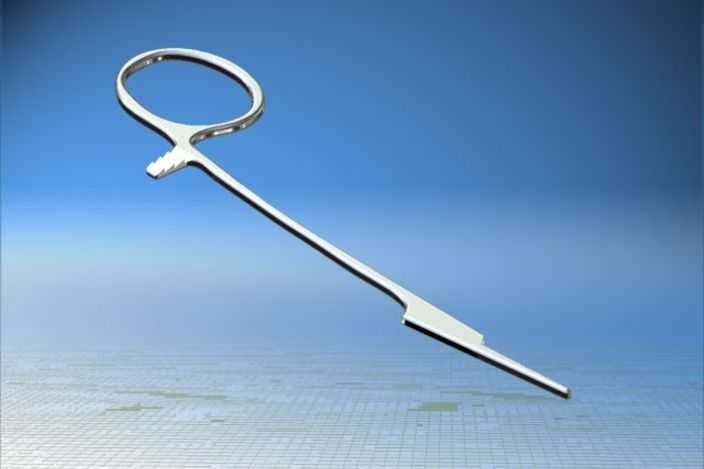

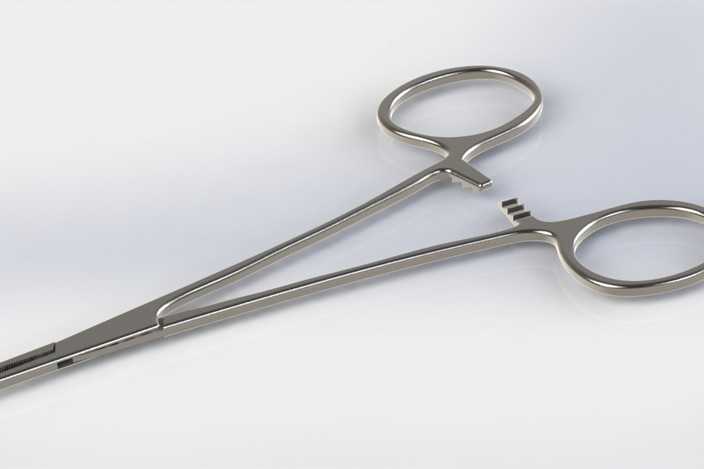

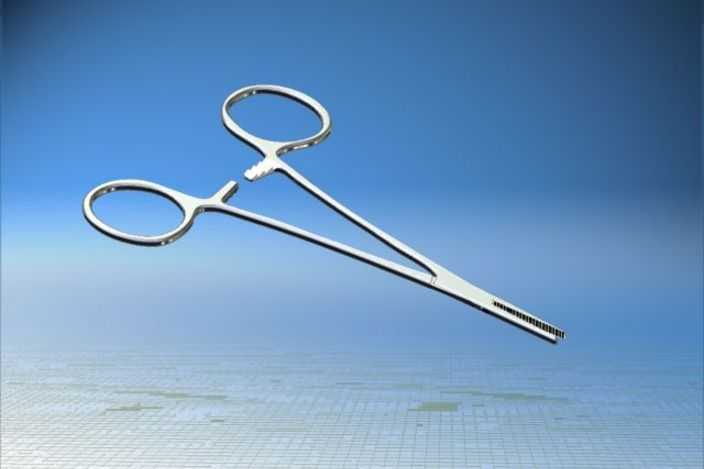

本作品为医用止血钳样式的夹持工具三维建模成果，建模过程以SolidWorks为核心操作平台，严格遵循真实医用止血钳的结构比例与功能逻辑开展全参数化设计，从整体轮廓到细节特征均实现1:1还原真实器械的形态与功能特性。建模初期先通过草图绘制完成钳身的整体轮廓线搭建，精准把控两个钳臂的长度比例、指环的圆弧曲率以及钳头的夹持段长度，确保整体形态符合手持操作的人体工学要求，指环部分采用平滑圆弧过渡设计，避免尖锐棱角带来的操作不适感，同时匹配常规手指操作的尺寸范围，保证使用时的握持贴合度。结构设计上完整还原了止血钳的交叉铰接核心结构，在两个钳臂的交叉位置设置精准的铰接轴配合特征，通过同轴心配合与间隙参数设置，保证钳臂开合过程顺滑无卡顿，同时在钳臂靠近指环的位置设计了多段式锁止齿条结构，齿条的齿形采用均匀的梯形齿设计，锁止时可实现多档位的夹持力度调节，满足不同场景下的夹紧力需求，钳头的夹持面设计了细密的横向防滑齿纹，建模时通过阵列特征完成齿纹的均匀排布，既保证夹持工件时的摩擦力，又避免齿纹过深损伤被夹持物件表面。材质与渲染环节，整体模型赋予医用级304不锈钢材质，调整材质参数还原不锈钢的哑光金属质感，适当添加细微的表面拉丝纹理效果，避免镜面反射带来的不真实感，渲染时采用柔和的影棚布光方案，多角度打光凸显钳身的曲面过渡、铰接处的结构细节以及锁止齿条的齿形轮廓，清晰展现各部分的结构特征。设计过程中重点考量了夹持工具的力学传递逻辑，从指环处的施力端到钳头的夹持端，通过杠杆比例的合理设置实现小施力获得大夹紧力的效果，同时对钳臂的厚度进行合理参数设置，既保证整体结构的刚性，避免夹持受力时出现形变，又控制整体重量符合手持操作的轻便性要求，各连接位置均做了圆角过渡处理，消除应力集中点，提升结构的耐用性。模型完成后经过多次装配干涉检查，确认开合过程中各部件无碰撞、无干涉，锁止档位切换顺畅，铰接轴的转动阻尼符合真实器械的操作手感，整体模型可直接用于医用器械结构展示、五金夹具原理教学以及相关产品的二次优化设计参考。
