机械加工用主轴延长组件结构设计

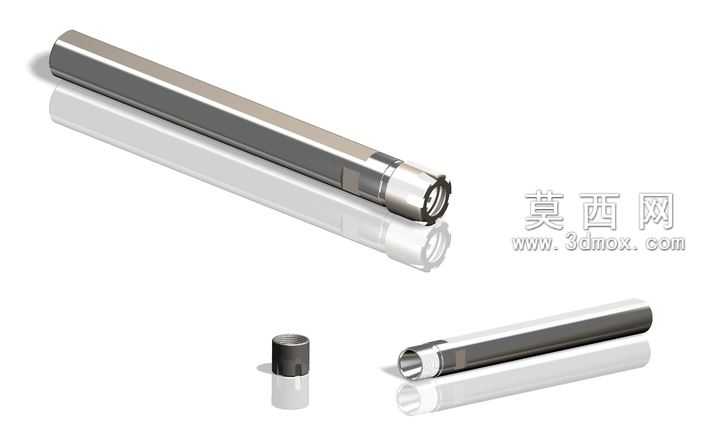

该主轴延长组件采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械加工工装的尺寸精度要求，整体长度设定为186毫米，主体直径为20毫米，完全适配常规加工主轴的扩展安装需求。模型共拆分出主体延长杆与锁紧喷嘴两个独立零件，在建模阶段对两个零件的配合面做了精细化的公差预留设计，确保装配后同轴度符合加工工况的精度要求。渲染环节采用金属哑光材质模拟主体延长杆的合金钢材质特性，表面做了细微的切削纹理处理，还原真实机加工零件的表面质感，锁紧零件部分采用深色金属材质，与主体形成清晰的视觉区分，同时在零件边缘做了微小的倒角渲染处理，避免尖锐棱角的视觉违和感。结构设计上，主体延长杆一端采用与原主轴适配的内嵌锁紧结构，另一端设计有标准刀具安装接口，中间杆身采用等直径圆柱结构保障整体刚性，锁紧喷嘴零件设计有外螺纹结构，可与延长杆端部的内螺纹配合实现刀具的锁紧固定，整体结构无冗余设计，在保证结构强度的前提下尽可能控制整体重量。设计思路围绕加工主轴的扩展使用场景展开，针对常规主轴加工行程不足的痛点，通过延长杆结构拓展主轴的加工 reach，同时兼顾拆装便捷性，两个零件的拆分设计既方便加工制造，也便于后期的维护更换，建模过程中对所有配合特征做了干涉检查，确保虚拟装配状态下无零件干涉问题，可直接用于后续的工程图导出与实际加工生产参考。
