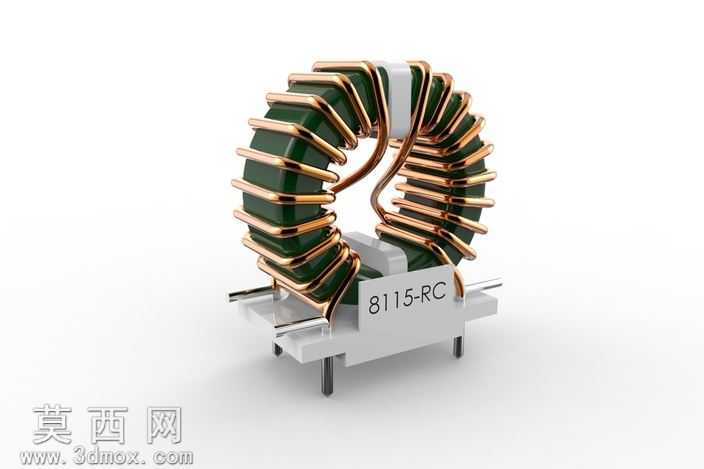

伯恩斯JW米勒8115-RC共模扼流电感器三维设计

本作品为伯恩斯JW米勒系列8115-RC共模扼流电感器的高精度三维建模成果，建模过程严格参照该型号电感器的官方规格参数与实物结构比例开展，完整还原了该款1.2mH额定电感值、16A额定电流规格电感器的全部结构细节。建模初期首先梳理磁环本体、漆包绕组、绝缘隔片、塑装底座、插装引脚五大核心结构的尺寸逻辑，以磁环的内外径、高度参数为建模基准，先完成铁氧体磁环基体的实体建模，磁环表面的绿色绝缘包覆层采用独立曲面建模，还原包覆层的均匀厚度与边缘收边细节，避免包覆层与磁环基体出现结构穿模问题。绕组部分采用螺旋扫描建模方式，严格匹配16A额定电流对应的漆包线线径参数，还原多股漆包线在磁环上的分层绕制路径，绕组交叉位置的白色绝缘隔片单独建模，精准还原隔片的卡位结构与厚度参数，隔片与绕组、磁环的贴合间隙控制在0.1mm以内，完全匹配实物的装配逻辑。底座部分采用工程塑料材质的实体建模，还原底座两侧的引脚固定槽、中部的型号标识刻印区域，底座表面的8115-RC型号字样采用浮雕建模方式，还原标识的凹陷深度与字体比例，插装引脚采用金属材质建模，还原引脚的直径、伸出长度与底部的平直切边细节，引脚与底座固定槽的装配位置完全符合插件类电子元器件的焊盘适配标准。材质渲染阶段针对不同结构匹配对应材质属性，磁环绝缘包覆层采用哑光深绿色塑料材质，调整表面粗糙度参数还原绝缘层的微磨砂质感；漆包绕组采用高反光紫铜材质，添加细微的表面划痕与氧化层做旧效果，还原真实漆包线脱漆后的金属光泽；白色绝缘隔片采用亮白色硬质塑料材质，调整高光参数还原隔片的光滑表面质感；塑装底座采用浅灰色哑光工程塑料材质，添加细微的表面颗粒纹理还原注塑件的真实质感；金属引脚采用镀锡金属材质，调整金属度与反射参数还原引脚的半哑光金属光泽。场景布光采用三点布光方案，主光源从模型斜上方45度角投射，打亮绕组的金属反光细节与磁环的轮廓结构，辅助光源从模型侧后方补光，弱化底座与磁环衔接位置的死黑阴影，底部添加弱反射地面承接模型阴影，最终渲染效果完整呈现该款共模扼流电感器的结构特征与材质质感，可直接用于电子电路仿真演示、产品选型展示、PCB装配适配校验等场景。建模过程中对绕组的绕制圈数、磁环的有效导磁路径、引脚的中心间距等核心参数做了精准校验，确保三维模型的结构尺寸与实物完全一致，不存在结构失真、比例失调的问题。
