海上采油树阀门接入操作平台结构设计

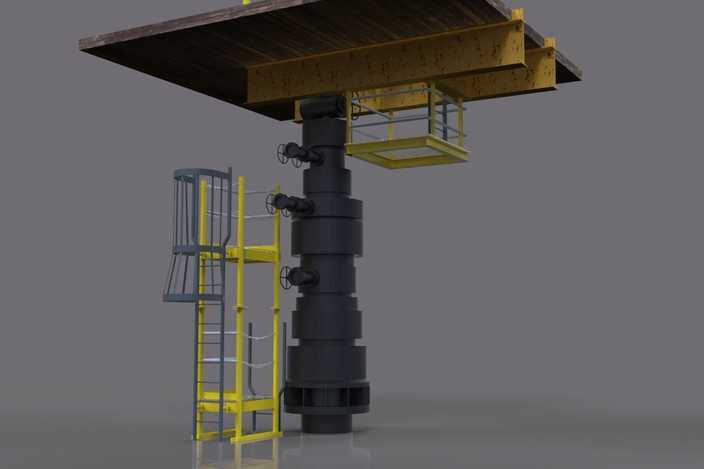

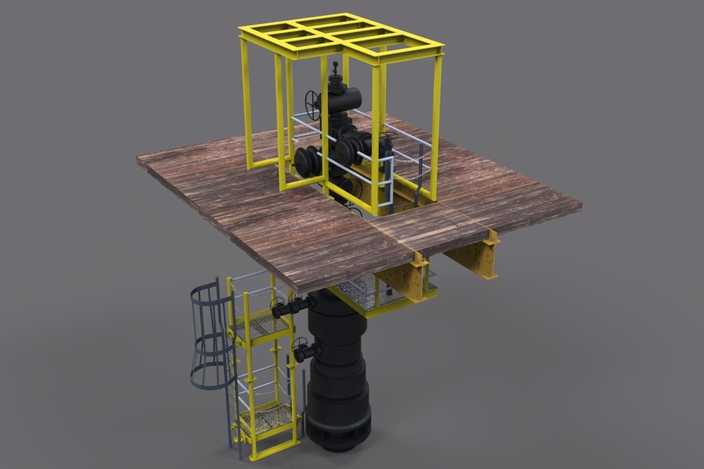

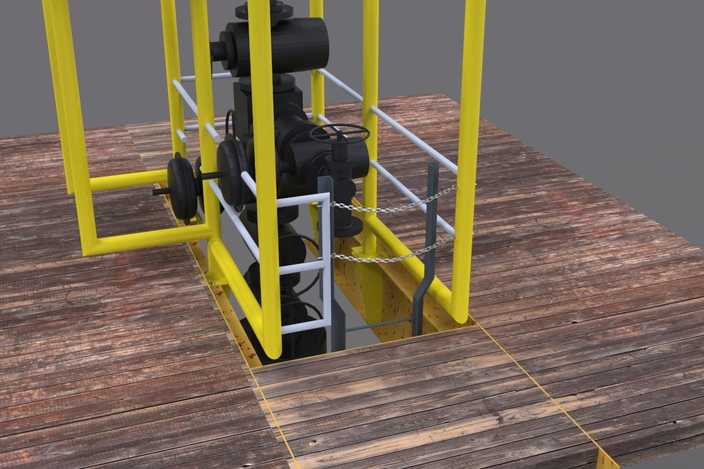

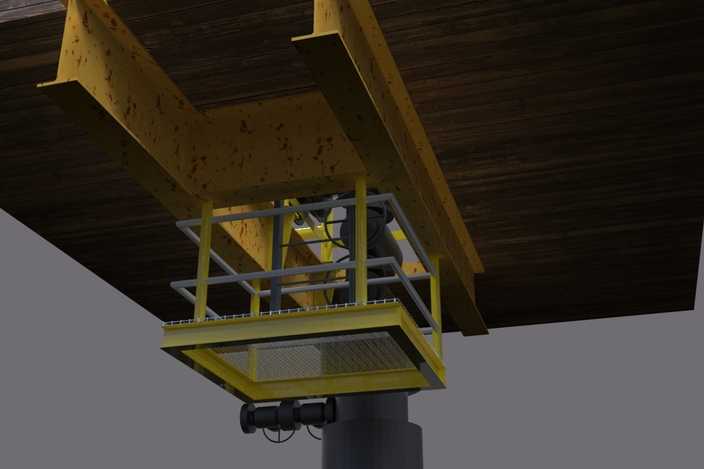

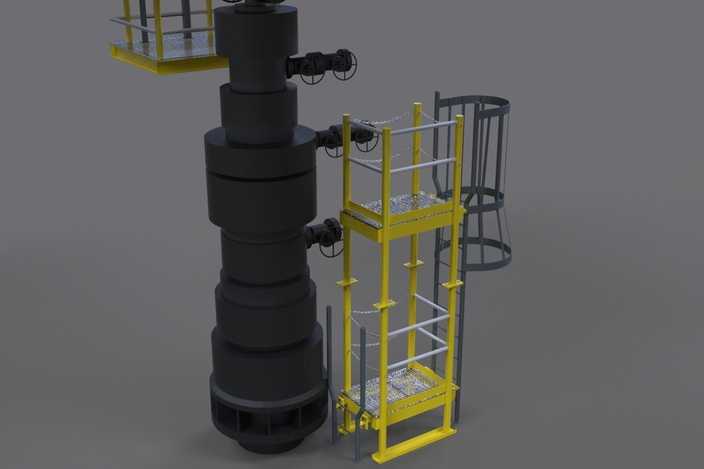

本模型采用三维参数化建模方式完成整体结构搭建，建模过程中先对井口核心阀门组进行基准定位，以水下井口基座的安装接口为坐标原点，向上逐层推导平台支撑结构、甲板层、防护框架、上下爬梯的尺寸参数，确保所有部件的装配公差符合海上油气井口操作的实际安装要求。材质渲染阶段针对不同部件做了区分处理：甲板层采用做旧防腐木板材质，还原长期户外作业的磨损纹理，木板拼接缝隙做了凹凸细节处理，边缘添加磕碰掉漆、水渍侵蚀的质感；支撑框架与防护护栏采用亮黄色工业防腐漆金属材质，表面添加细微的漆面颗粒感与局部锈迹，符合海洋作业设备的涂装规范；核心阀门组采用哑光黑色铸钢材质，手轮、法兰接口处做金属倒角高光处理，管线接口处添加密封件的橡胶质感，爬梯的笼式防护圈做了圆管弯折的平滑过渡处理，避免生硬的直角拼接。结构设计上采用双层布局，下层平台围绕井口基座设置环形操作空间，配套带笼式防护的双侧直爬梯连接上下层，爬梯踏步做防滑纹理处理；上层甲板采用悬挑式支撑结构，通过H型钢支撑梁与井口基座刚性连接，甲板上方设置方形防护笼将阀门操作区域围合，防护笼侧面设置可开合的检修门，护栏横杆按照工业安全标准设置三道横向防护，预留足够的阀门操作空间，既满足操作人员开关阀门、检修维护的作业半径需求，也符合高空作业的安全防护规范。整体模型在渲染时采用中性灰影棚背景，打光采用三点布光方式，主光从侧上方投射突出结构的立体感，辅光补全暗部细节避免阴影死黑，轮廓光勾勒黄色框架的边缘，让整体结构层次清晰，各部件的连接关系、装配位置都能直观呈现，可用于海上井口作业平台的方案展示、操作培训课件制作以及施工交底参考。
