石油钻井用单闸板防喷器三维结构设计

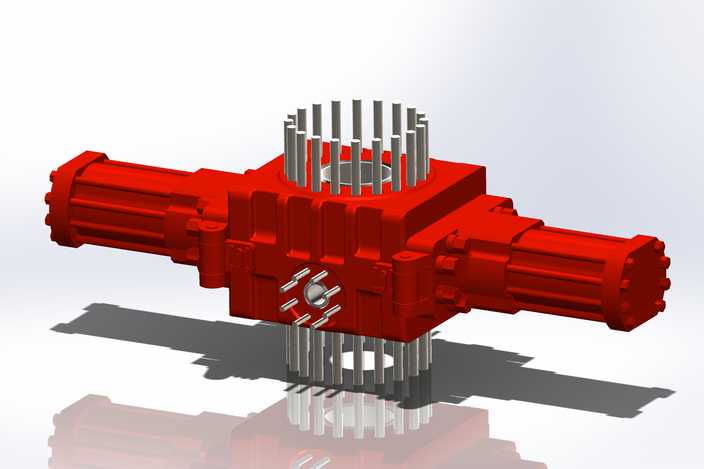

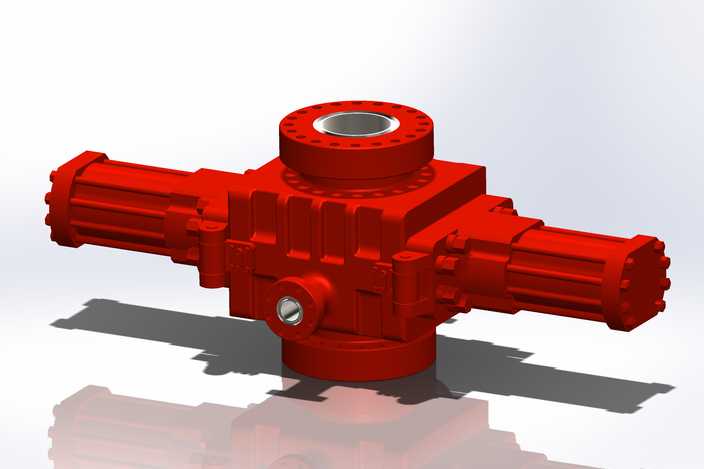

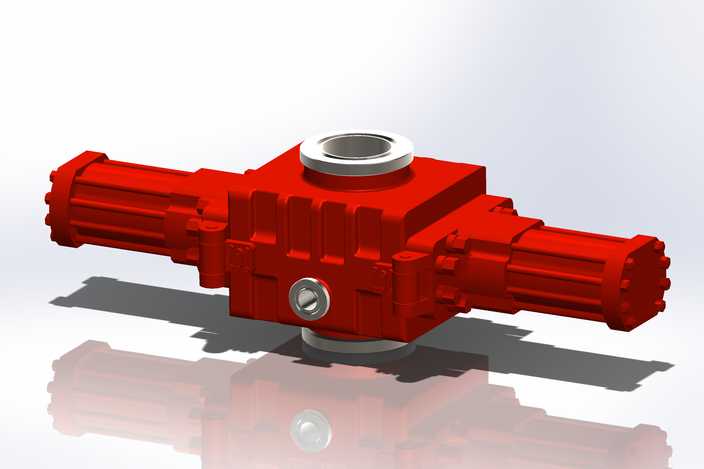

本作品为石油钻井作业核心井控装备单闸板防喷器的三维参数化建模成果，建模过程严格遵循Shaffer SL国际收支平衡表编目数据规范，以SolidWorks为核心建模平台完成全结构数字化复刻。建模阶段采用自顶向下的设计思路，先搭建整体装配骨架定位各功能模块的空间位置，将主体壳体、双侧液压驱动油缸、顶部法兰连接端、侧部接口等核心部件按实际装配约束完成层级划分，所有接头结构均纳入独立零件特征树，共拆分18个独立SW零件模块，各零件间保留完整的装配配合关系，可实现动态拆装演示与结构干涉检查。模型外观采用工业级渲染方案，主体壳体与液压油缸部分赋予高饱和度红色金属防护漆材质，还原油田设备的真实涂装特征，金属密封面、连接螺栓部位赋予抛光金属材质，通过环境光遮蔽、全局光照渲染参数调校，精准呈现铸件表面的细微磨砂质感与金属部件的反光特性，渲染阴影采用软阴影参数设置，真实还原设备在工业展示场景下的光影效果。结构设计上完整还原了液压驱动闸板的动作逻辑预留空间，顶部法兰端保留标准螺栓孔阵列特征，侧部观察口、液压油接口等细节结构均按实物比例完成建模，模型仅用于运输展示场景的结构示意，未包含承压密封件的内部微观结构，建模完成后已完成全局维度的装配间隙检查，确保各部件无结构干涉，可直接用于井控装备教学演示、油田设备方案展示、钻井作业流程三维动画制作等场景，模型同时导出STEP、IGS、STL等通用格式，可兼容多数主流三维软件打开编辑，满足不同场景的使用需求。
