活塞连杆造型创意马克杯结构设计

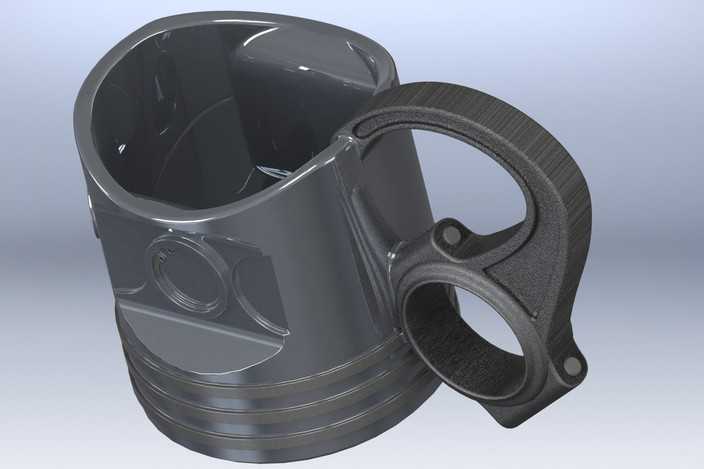

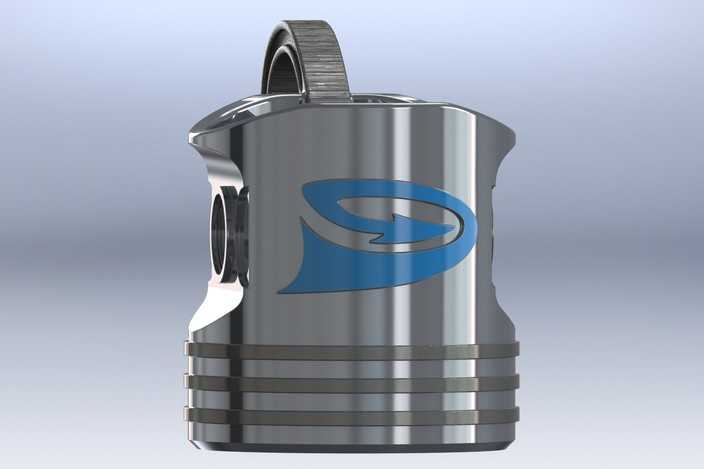

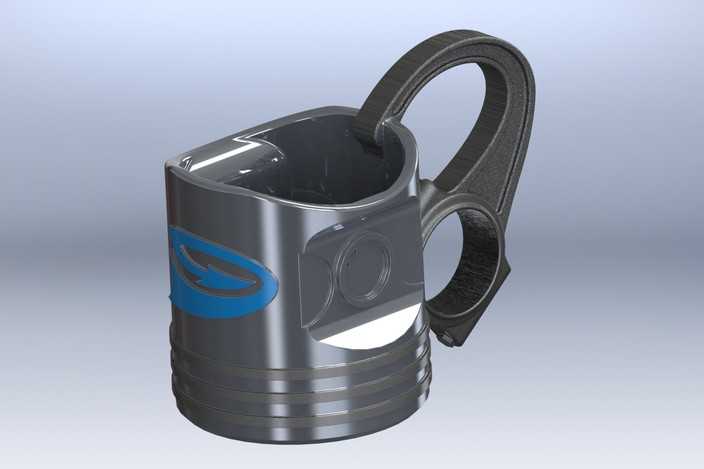

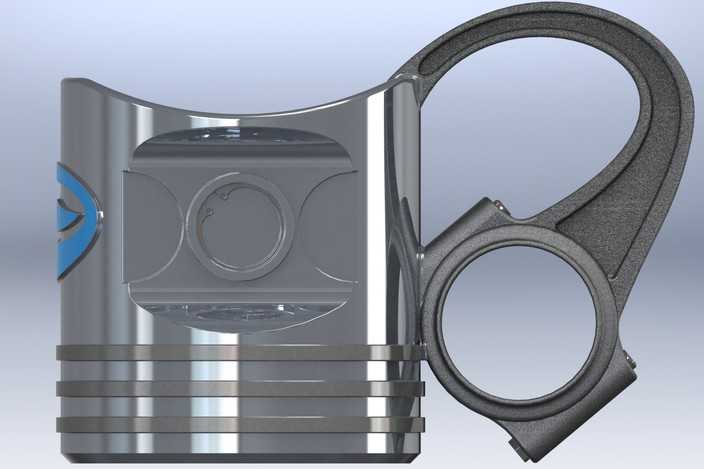

该作品采用三维建模软件完成整体结构设计，将内燃机核心的活塞与连杆组件进行创意化重构，转化为兼具辨识度与实用性的杯具造型。建模过程中首先对活塞主体进行参数化绘制，还原活塞裙部的环槽结构，在活塞侧壁预留三道环形凹槽模拟真实活塞的气环、油环安装位，同时对活塞顶面做平滑弧面处理，保证杯体内部的容纳空间规整，避免出现难以清洁的死角。连杆部分的造型完全参考摩托发动机连杆的轮廓进行等比例缩放调整，保留连杆大小端的环形通孔结构，将大端与活塞侧壁做一体化布尔合并，小端位置做圆角过渡处理，既还原了机械构件的硬朗质感，又避免尖锐棱角带来的使用安全隐患。材质渲染阶段，活塞主体部分采用高反光镀铬金属材质，调整反射参数模拟抛光金属的镜面效果，在环槽位置做哑光金属质感区分，还原真实活塞环的材质差异；连杆部分采用铸铁磨砂材质，调低反光度、添加细微颗粒纹理，模拟铸钢构件的粗糙肌理，两种材质形成强烈的视觉对比，凸显机械结构的层次美感。设计思路上打破常规杯具的对称造型逻辑，将连杆结构作为杯体的握持把手，经过人机尺寸校核，连杆大端与小端形成的环形空间刚好适配成年人手指穿握，握持时受力均匀不易打滑，同时偏心的把手结构让杯体重心更贴合手掌，提升持握舒适度。模型预留了均匀的壁厚参数，所有转角位置都做了R2以上的圆角处理，既适配3D打印的成型工艺要求，避免打印过程中出现应力集中导致的开裂问题，也符合日常杯具的使用安全标准。整体造型在精准还原活塞连杆机械特征的基础上，完成了工业元素向日常用品的创意转化，既保留了机械爱好者熟悉的结构细节，又满足了日常盛水使用的功能需求，实现了工业美学与实用功能的平衡。
