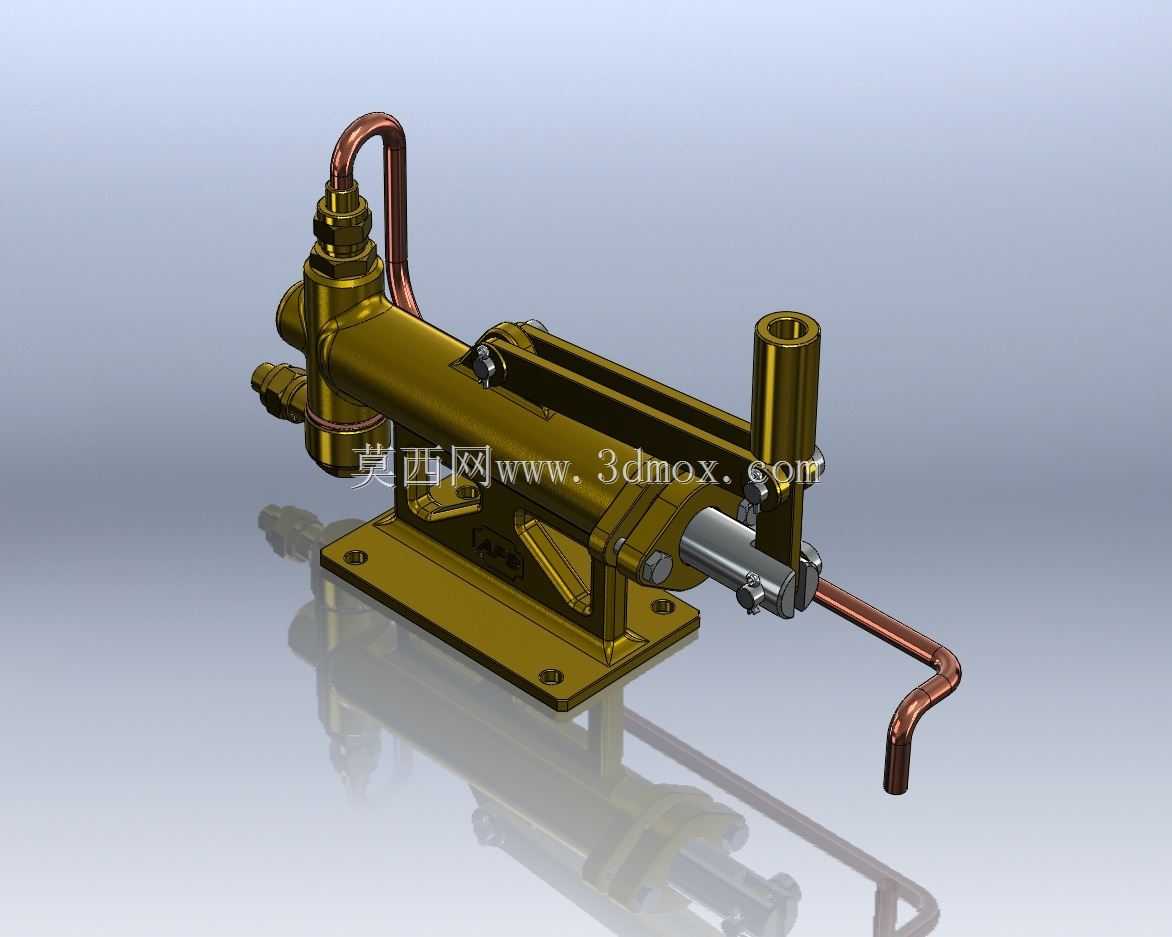

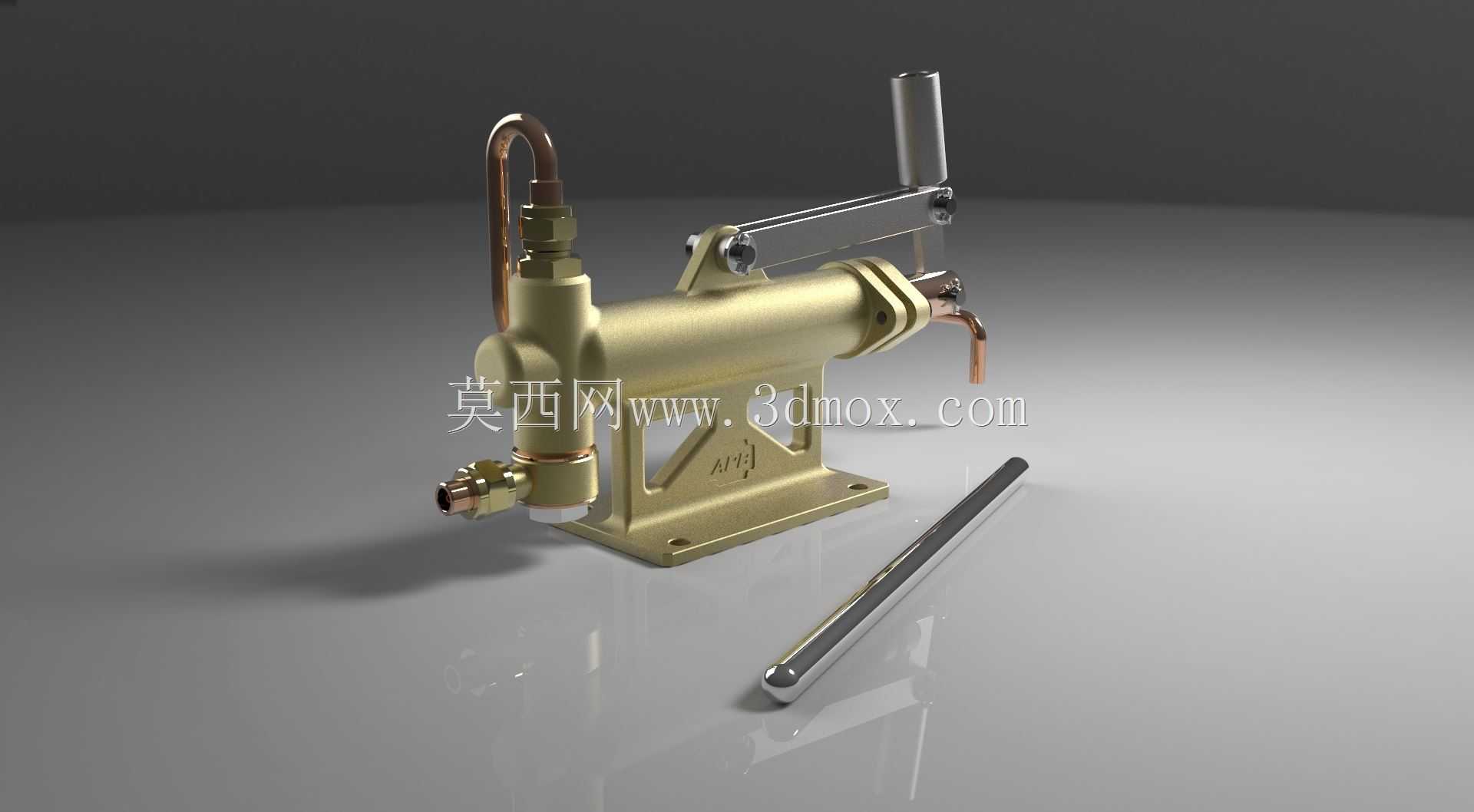

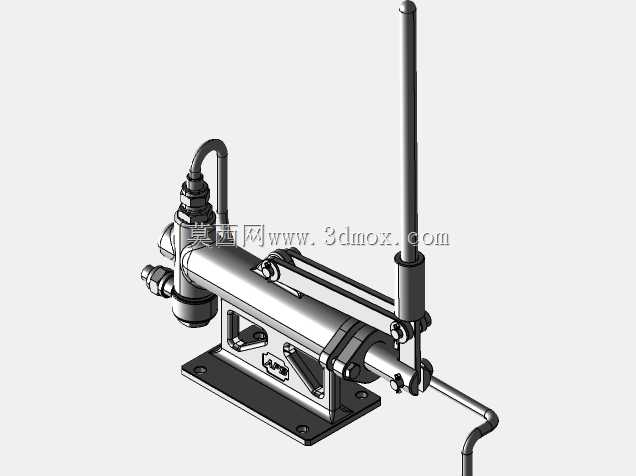

五英寸蒸汽机配套手动给水泵结构设计

这款手动泵主要适配五英寸规格的小型蒸汽机使用，在蒸汽动力系统中承担着核心的给水补给功能，是小型固定式蒸汽机、船用模型蒸汽机、复古蒸汽动力演示装置中不可或缺的配套部件。在实际应用场景中，这类手动泵既可以作为蒸汽机运行前的预上水装置，在锅炉未起压阶段手动将储水罐内的软化水注入锅炉腔体，避免干烧引发的安全隐患；也可以在蒸汽机正常运行过程中作为补压备用部件，当机械式自动给水泵出现故障、或是锅炉水位出现小幅波动时，通过手动操作快速补充给水，维持锅炉水位在安全运行区间，保障蒸汽动力系统的稳定运行。

从功能特性来看，这款手动泵采用往复式柱塞增压结构，依靠手动杠杆的摆动带动柱塞在铜质泵腔内做直线往复运动，通过进出液端的单向阀控制流向，实现液体的单向增压输送，整体操作力经过杠杆比优化，操作人员仅需施加较小的握力即可达到蒸汽机锅炉所需的给水压力，操作顺畅无卡滞。泵体整体采用黄铜材质打造，既具备优秀的抗锈蚀能力，适配软化水的输送环境，也拥有良好的导热性能，能够适配蒸汽机周边的高温工作环境，避免长期受热出现结构变形。进出液端采用标准锥管螺纹接口搭配铜质弯管连接，能够直接适配蒸汽机配套的铜质输水管路，无需额外加工转换接头，安装便捷性出色。

在设计思路上，这款手动泵完全围绕五英寸蒸汽机的安装空间与使用需求展开，整体采用一体化安装底座设计，底座预留四个对称的安装固定孔，能够直接通过螺栓固定在蒸汽机的机架平台或是锅炉旁的预留安装位上，安装边界紧凑，不会占用过多的周边空间，不会与蒸汽机的曲柄连杆机构、气门调节部件产生运动干涉。操作杠杆的摆动行程经过反复校核，既保证了单次按压的输水流量足够，也控制了杠杆的摆动范围，避免操作过程中杠杆触碰周边的蒸汽管路或是其他部件。附带的加长操作杆可以在需要快速大流量给水时套接在主杠杆上，进一步增大力矩，降低高压力工况下的操作强度。泵体侧面预留的润滑注油孔能够定期为柱塞密封结构补充润滑，延长密封件的使用寿命，减少日常维护的频次。整体外形尺寸完全匹配五英寸蒸汽机的配套比例，黄铜材质的外观与蒸汽机的铜质锅炉、铜质管路风格统一，兼具实用性与复古工业质感，既可以满足实际蒸汽动力装置的功能需求，也适配复古蒸汽设备的展示外观要求。
