洗手池联动马桶节水汇水装置设计

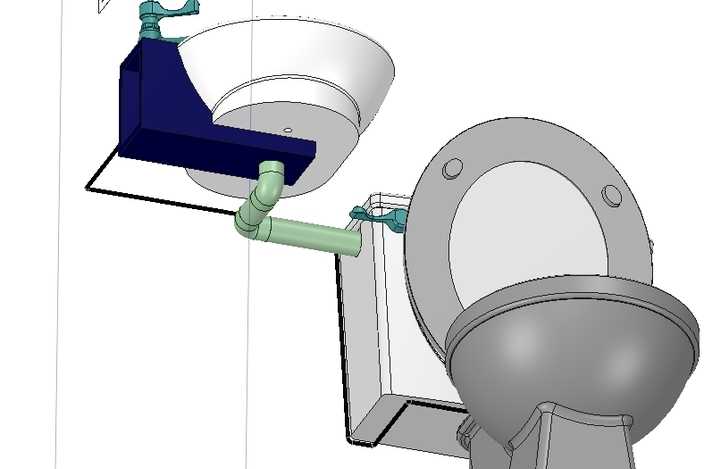

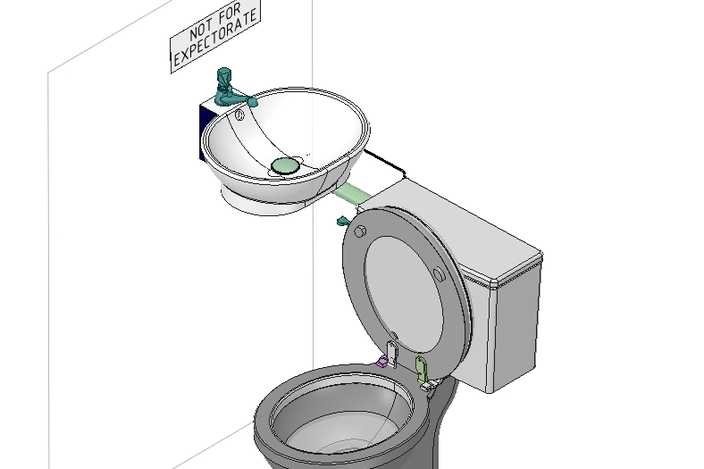

本作品为面向家庭卫浴场景设计的节水型汇水装置三维模型，采用参数化建模方式完成全结构搭建，整体围绕洗手池与坐便器的废水二次利用逻辑展开设计。建模过程中首先完成基础卫浴构件的比例搭建，精准还原壁挂式洗手池、连体式坐便器的常规民用尺寸，确保装置适配普通家庭卫生间的安装空间。模型中清晰呈现了整套节水系统的结构逻辑：洗手池的下水端不直接接入排污管道，而是通过倾斜布设的导流管路连接至马桶水箱的储水腔，管路转角处做圆弧过渡处理，减少废水输送过程中的阻力与残留积水。在控制结构部分，模型还原了布置于马桶座垫下方、水箱进水端的感应组件，以及标注为蓝色的控制模块结构，通过结构布局清晰展现控制逻辑：当使用者完成洗手动作、座垫感应到使用状态变化时，控制模块会发送信号切换管路阀门，将洗手产生的废水导入马桶水箱存储，当废水储量不足时自动切换接入自来水供水，保证冲厕用水的稳定供给。材质渲染方面，对陶瓷卫浴部件赋予高反光白瓷材质，金属管路、龙头部件赋予镀铬金属材质，控制模块赋予哑光蓝色塑料材质，传感器部件赋予半透明工程塑料材质，不同部件的材质区分清晰，能够直观分辨各结构的功能属性。整套模型的结构装配关系完整，各管路接口、部件安装位的配合公差做了合理预留，既展现了节水装置的核心设计思路，也具备实际生产落地的结构参考价值，通过废水的直接回收利用，能够有效减少家庭卫浴场景的自来水消耗量，实现日常用水的梯级利用。
