带滚轮压紧结构的台连铸机装置

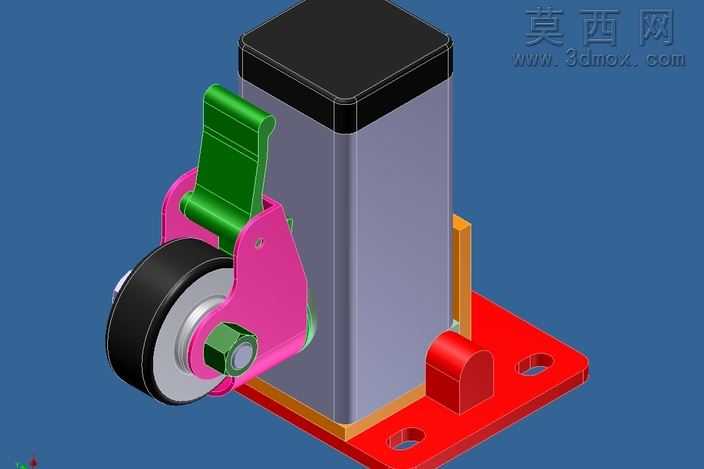

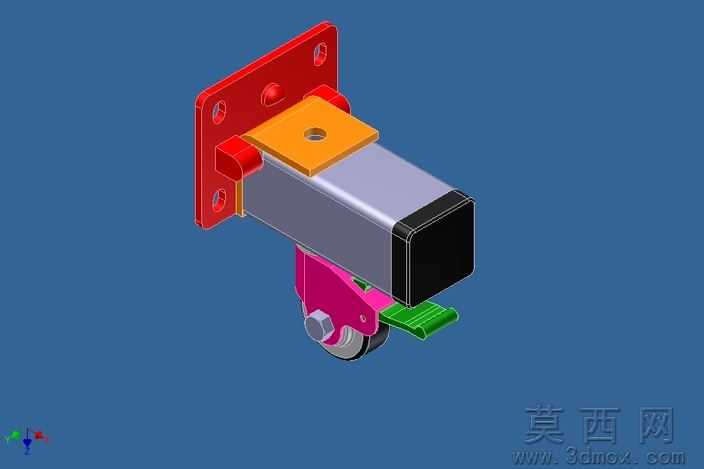

该台连铸机装置采用三维参数化建模完成整体结构搭建，建模过程中先以基准平面定位核心安装底座，底座采用带安装孔的板式结构，预留的两个通孔用于装置整体与工位台面的螺栓固定，底座边缘做了圆角过渡处理避免应力集中。底座上方垂直设置方形定位立柱，立柱顶部加装黑色防撞封盖，立柱侧面设置橙色导向挡条用于待加工工件的侧向定位，保证工件放置位置的一致性。核心压紧执行部分采用摇臂式结构设计，亮绿色的扳动压杆符合人体工学的弧形造型，方便操作人员施力扳动，压杆与粉色的摇臂支座通过转轴连接，摇臂支座末端搭载黑色包胶滚轮作为压紧执行端，滚轮内部设置金属轮毂与绿色锁紧端盖，通过六角紧固件实现滚轮与摇臂的可靠连接，扳动压杆时可带动摇臂绕转轴转动，实现滚轮对工件的快速压紧与释放。建模过程中对所有配合面做了公差预留，转轴位置设置了合理的转动间隙保证机构动作顺畅，各部件的材质渲染贴合实际工业应用场景：底座采用喷塑红色金属材质呈现厚重的安装质感，立柱采用磨砂灰金属材质体现结构件的刚性，滚轮外层采用哑光橡胶材质模拟真实包胶轮的摩擦力特性，压杆采用亮面绿色工程塑料材质突出操作件的识别度，摇臂支座采用亮面粉色烤漆金属材质区分结构模块。整体设计思路围绕快速定位压紧的工位需求展开，无需额外工具即可通过扳动压杆完成工件的锁紧与松开，适配小型工件连铸加工前的快速装夹工位，结构紧凑无冗余部件，各零件的拆分符合实际加工装配逻辑，可直接用于工程出图与样机加工参考，渲染过程中采用均匀的工业蓝背景突出装置主体结构，光影设置采用柔和的漫反射光源，清晰呈现各部件的轮廓与装配关系，避免过强反光遮挡结构细节。
