ISO标准焊接件塑钢管道型材三维设计

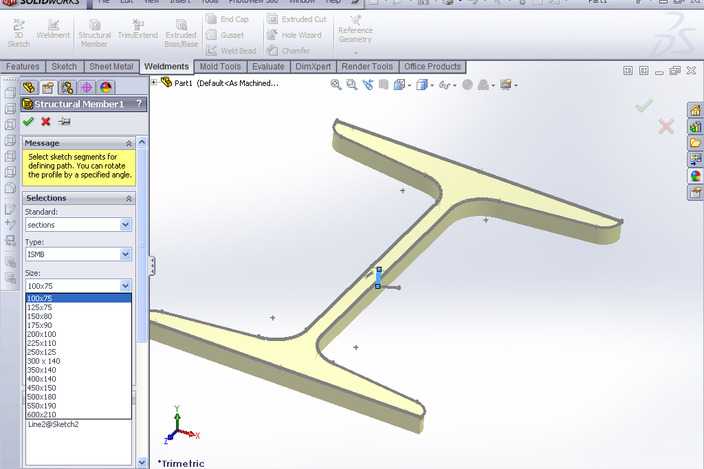

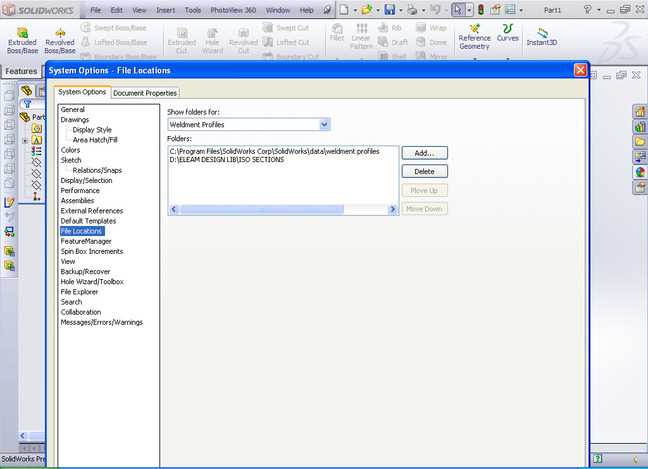

本设计围绕ISO焊接件塑钢管道类构件展开，依托SolidWorks三维建模环境完成全流程参数化构建，首先针对焊接型材的截面轮廓进行标准化梳理，严格匹配ISO焊接型材的规范尺寸要求，在软件的焊件模块中预先完成自定义轮廓库的配置，将不同角度、不同规格的塑钢管道截面轮廓导入对应文件路径，确保后续建模时可直接调用标准轮廓，避免重复绘制截面的冗余操作。建模过程中采用结构构件命令作为核心生成逻辑，先绘制三维空间的路径草图，精准定位不同走向管道的连接节点，针对转角位置的角度衔接做了专门的约束处理，保证相邻构件的拼接面完全贴合，不存在错位或间隙问题，符合实际焊接作业的装配要求。针对塑钢材质的特性，在材质编辑器中调整了对应的外观参数，还原塑钢材料哑光、略带磨砂的表面质感，同时区分了不同功能段构件的外观配色，方便后续查看结构组成时快速区分构件类型。结构设计上充分考虑焊接构件的工艺合理性，在构件交接位置预留了合理的焊接收缩余量，针对槽钢类（chaneels）构件的安装面做了平面度的约束设置，确保后续导出工程图时可直接提取对应的形位公差标注。设计过程中同步完成了配置系列化处理，可通过修改全局参数快速切换不同单位体系下的型材规格，适配不同项目的设计标准需求，所有构件的建模历史树保持清晰的层级逻辑，将草图、结构构件、剪裁延伸、角处理等特征按建模顺序规整分组，方便后续使用者对模型进行参数修改或结构调整。完成基础建模后，通过软件的干涉检查功能对所有拼接节点进行校验，排查出存在干涉的位置并及时调整路径草图的定位尺寸，确保整个焊接组件不存在实体干涉问题，同时对构件的边角位置做了适配焊接工艺的倒角处理，避免尖锐边角不符合实际生产的安全要求。整个模型的构建完全遵循ISO焊接型材的相关标准，所有截面尺寸、构件长度、连接角度均符合规范要求，既可以作为焊接工装设计的参考构件，也可直接导入装配体作为管道系统的支撑结构使用，模型的参数化特性支持使用者根据实际项目需求快速调整规格，无需重新搭建基础模型框架，大幅提升相关设计的工作效率。
