多端型内六角紧定螺钉标准件设计

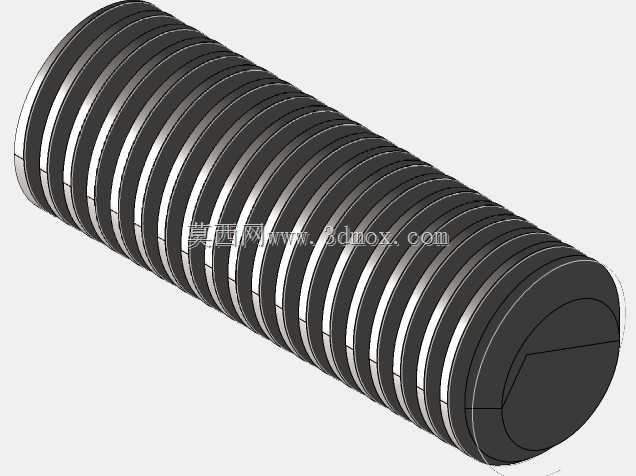

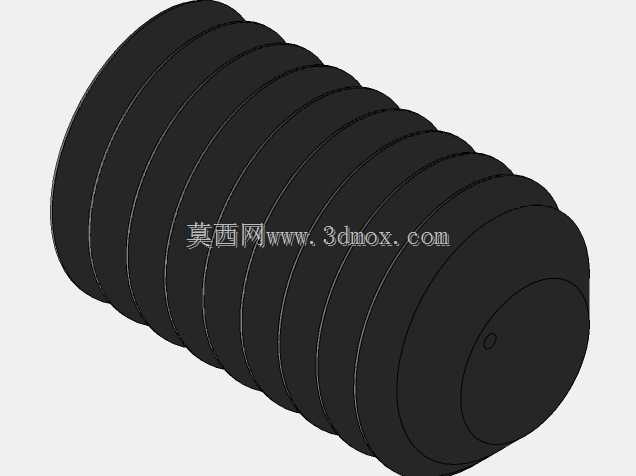

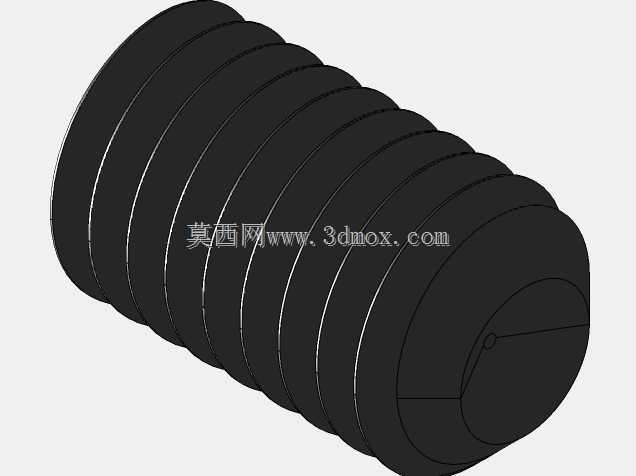

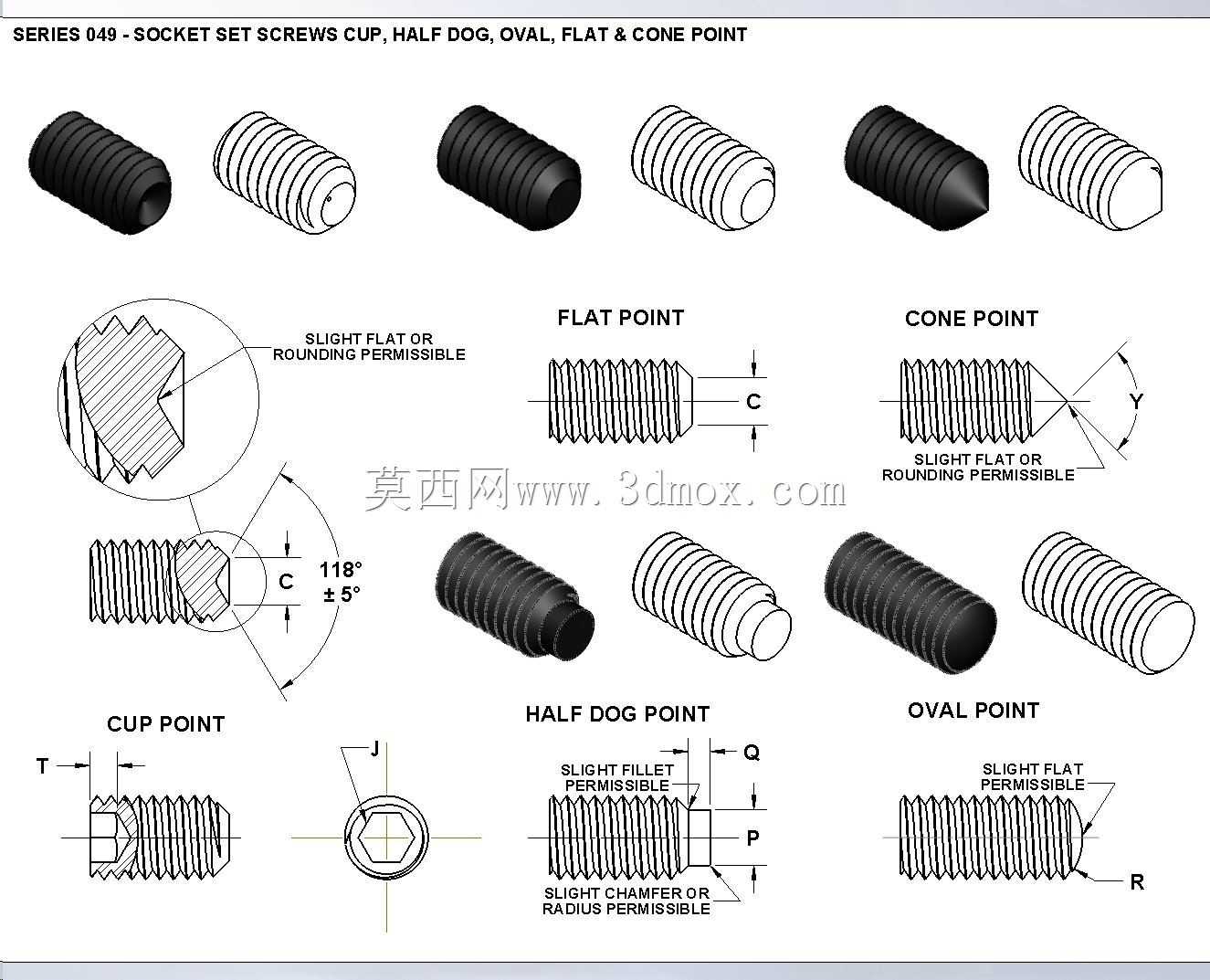

内六角紧定螺钉作为工业装配领域应用极广的紧固件，主要用于固定两个零部件的相对位置，避免配合件在设备运行过程中出现轴向窜动、径向偏移等问题，在机床主轴与带轮的锁紧、工装夹具定位块固定、液压阀块阀芯限位、小型传动机构齿轮与轴的锁止等场景中都能见到它的身影，是精密机械装配中不可或缺的基础连接件。本次设计的内六角紧定螺钉覆盖了平端、锥端、凹端、长圆柱端、椭圆端五种常用端头形式，不同端头适配不同的装配场景：平端紧定螺钉接触面平整，拧紧后不会损伤被顶持的零件表面，适合用于硬度较低的有色金属件、薄壁件的位置固定，也常用于需要频繁调整位置的调节工位，拆卸后零件表面无明显压痕，不影响二次装配精度；锥端紧定螺钉端头带有118°标准锥角，顶持力集中，能够嵌入被固定零件的预制定位坑内，锁止可靠性强，适合承受较大振动、冲击载荷的工况，在冲压设备、振动输送机构的零件锁止中应用较多；凹端紧定螺钉端头带有内凹弧面，能够适配轴类零件的圆弧表面，顶持时与轴面贴合度更高，不会在轴表面产生较深的压痕，多用于光轴上零件的周向固定，拆卸后轴的表面精度不受影响；长圆柱端紧定螺钉端头带有一段圆柱导向段，能够插入被固定零件的预制孔内，不仅能传递更大的扭矩，还能起到一定的径向定位作用，适合需要承受较大横向载荷的连接场景；椭圆端紧定螺钉端头为圆弧过渡，顶持时压强分布均匀，不会产生应力集中，适合用于经常需要调整顶紧力、且被顶持零件硬度较高的装配场景。设计过程中严格遵循紧固件的通用设计规范，内六角驱动槽的尺寸与标准六角扳手完全适配，保证拧紧过程中扳手与槽壁充分贴合，不会出现滑牙、拧圆角的问题，螺纹部分采用标准公制粗牙螺纹，牙型角60°，螺纹公差带符合通用装配要求，能够与同规格的标准内螺纹实现无卡滞旋合。螺钉的整体外形为全螺纹圆柱结构，没有突出的钉头，安装后能够完全沉入螺纹孔内，不会占用额外的装配空间，也不会在零件表面形成突出的干涉结构，适合紧凑空间内的装配需求。安装时需要注意，不同端头的紧定螺钉需要匹配对应的被连接件表面结构，锥端螺钉需要在被顶持面加工对应角度的定位凹坑，长圆柱端螺钉需要加工对应直径的定位孔，才能保证锁止的可靠性；拧紧力矩需要根据螺钉的材质、规格匹配对应的数值，避免力矩过大导致螺纹滑牙、螺钉断裂，或是力矩过小导致锁止失效、零件移位。
